Desmontagem/Reparar do dispositivo móvel Xiaomi Redmi Note 13 Pro 5G (Xiaomi Redmi Note 13 Pro 5G 2312DRA50G) com a descrição de cada passo e o conjunto de ferramentas necessárias.

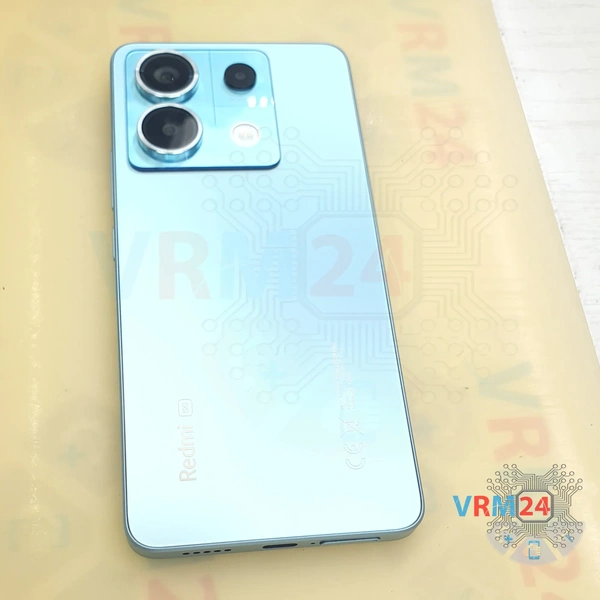

⚠️️ Antes de desmontar, não se esqueça de desligar o telefone.

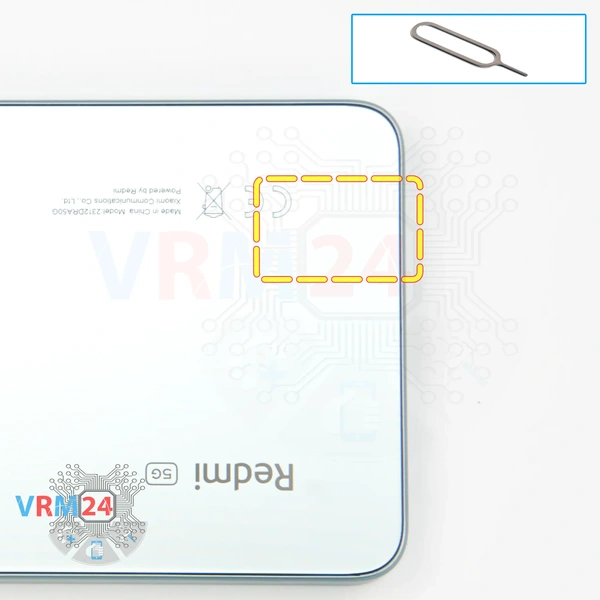

Primeiramente, precisamos remover a bandeja do cartão. Observe que o orifício do microfone está localizado próximo à bandeja do cartão.

Nós empurramos suavemente a bandeja do cartão para fora.

⚠️️ Se a bandeja não sair bem, podemos usar adicionalmente uma pinça.

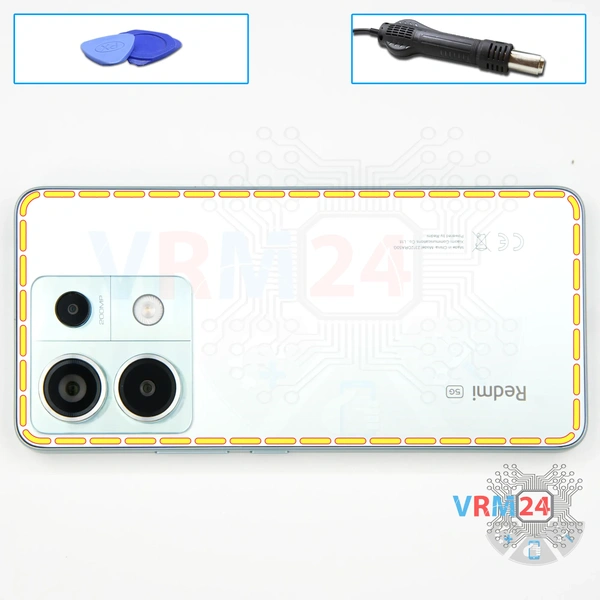

Precisamos aquecer a superfície da tampa traseira a aproximadamente 70 graus Celsius ou 160 graus Fahrenheit. Para isso, usamos um tapete de aquecimento, você pode usar um secador de cabelo.

E depois de 5 a 7 minutos, podemos prosseguir para destacar a tampa traseira.

Para destacar a tampa traseira, primeiro usamos uma ferramenta fina de metal para levantar a tampa traseira ligeiramente, porque temos a tampa traseira recuada na tampa do meio. Levante-a suavemente, insira um filme plástico fino no orifício e, em seguida, use o filme plástico fino para cortar o suporte adesivo e, assim, destacar a tampa traseira.

⚠️️ Como sempre, precisamos ter cuidado na área da câmera para não danificar acidentalmente as lentes.

Temos apenas a junta apresentada na tampa traseira.

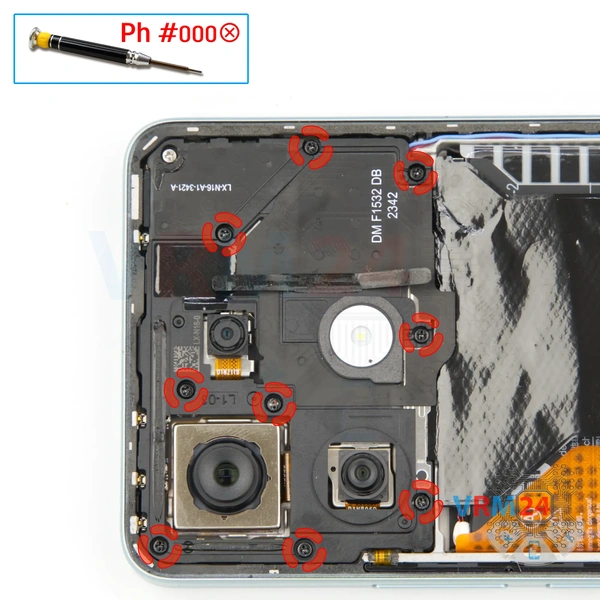

Depois disso, passamos a desparafusar os nove parafusos pretos na parte superior. Para isso, usamos uma chave de fenda Phillips de 1,5 mm ou Philips #000.

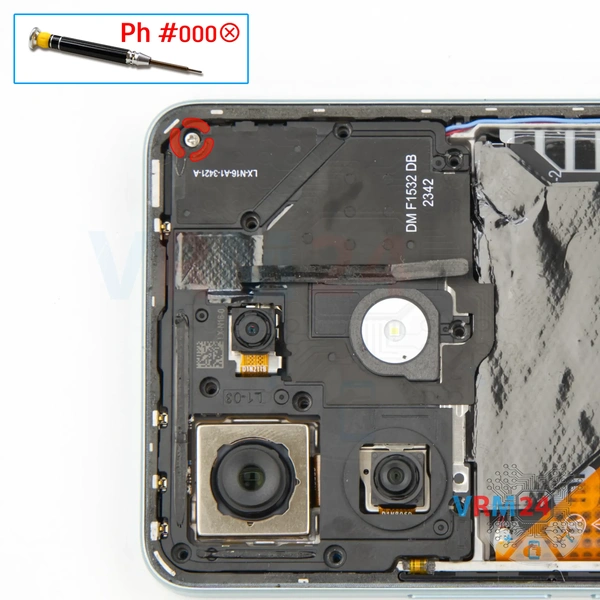

Também temos que desparafusar o parafuso prateado. Para isso, também usamos uma chave de fenda Phillips de 1,5 mm ou Philips #000.

⚠️️ Se os parafusos não estiverem saindo bem, podemos usar um magnetizador.

⚠️️ Se os parafusos ficarem presos, podemos usar adicionalmente uma pinça.

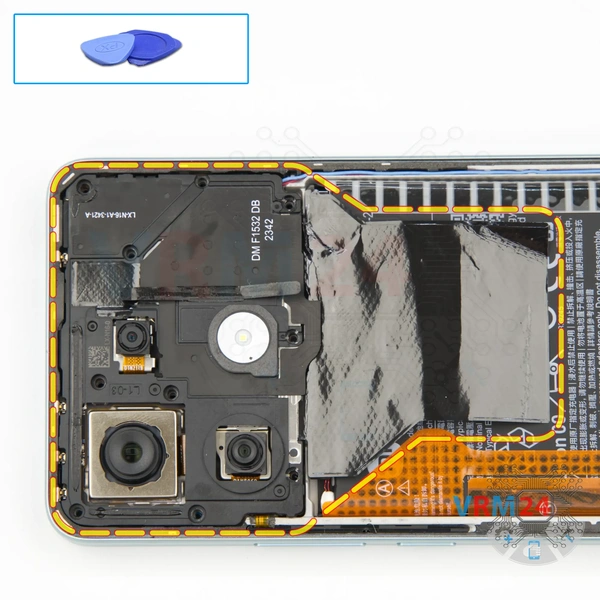

E depois de remover os parafusos, podemos prosseguir para a remoção da tampa superior.

Encontramos o lugar certo onde podemos prender, levantar e remover a tampa.

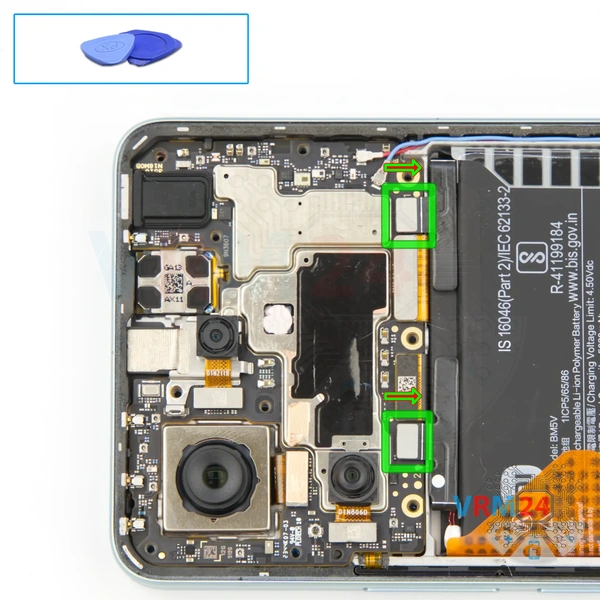

Depois, com uma ferramenta não metálica, desconectamos os dois conectores da bateria.

ℹ️️ O modelo Xiaomi Redmi Note 13 Pro 5G 2312DRA50G possui uma bateria BM5V com capacidade de 5100 mAh (também conhecida como bateria recarregável).

⚠️️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

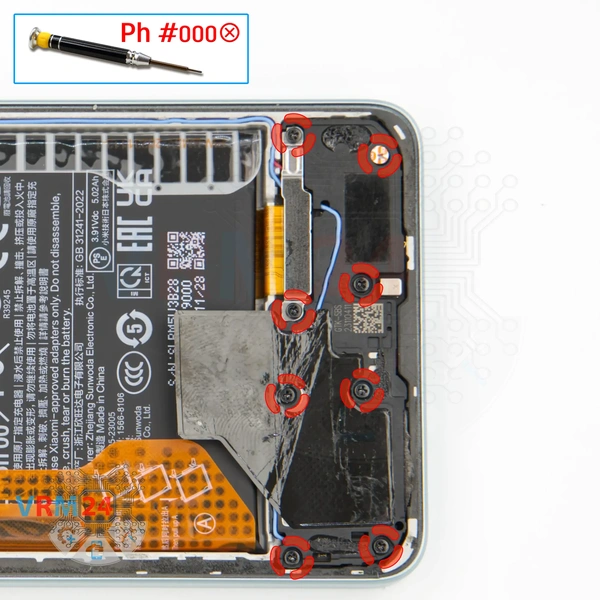

E podemos prosseguir com a remoção dos oito parafusos da parte inferior. Para desparafusar os parafusos, também usamos uma chave de fenda Phillips de um milímetro e meio ou Philips #000.

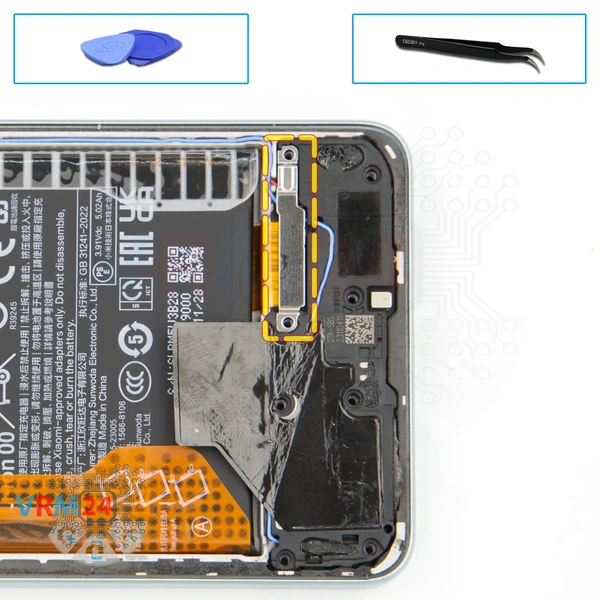

Podemos remover o suporte do conector e desconectar o conector do cabo entre placas.

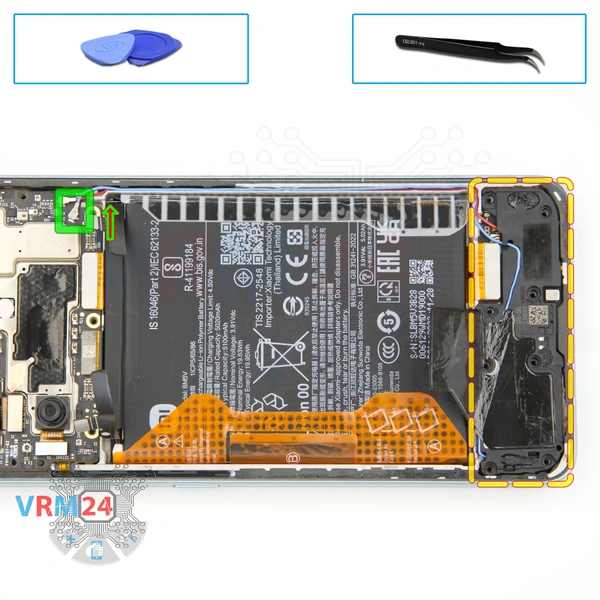

Depois disso, podemos desconectar a tampa com o alto-falante.

Cuidadosamente, enganche e levante a tampa.

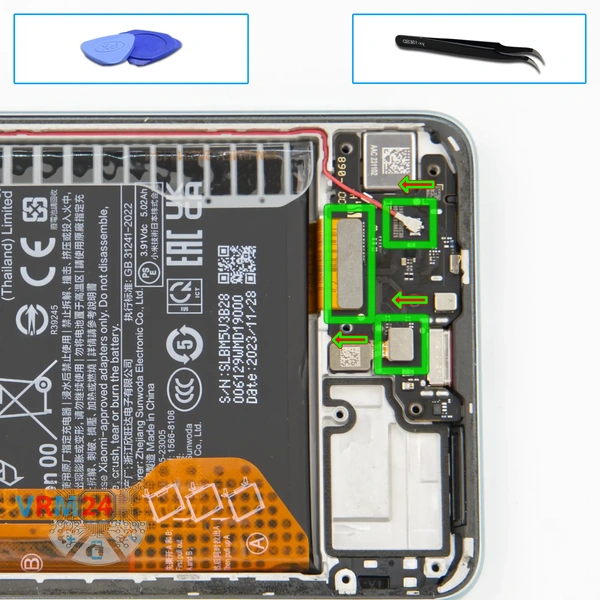

⚠️️ Observe que na tampa com o alto-falante também temos uma pequena placa de antena. Portanto, precisamos destacar a tampa do alto-falante e desconectar o cabo coaxial que está conectado a esta pequena placa e a uma placa-mãe.

Em seguida, desconectamos o conector do sensor de impressão digital, desconectamos o conector do segundo cabo coaxial e liberamos o próprio cabo.

Se não desconectamos o conector do cabo entre placas antes, agora é a hora de fazer isso.

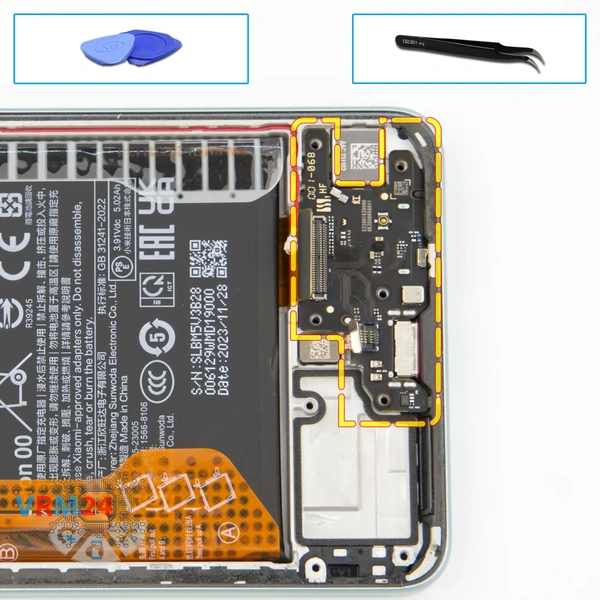

E podemos prosseguir para destacar a subplaca.

Ainda da mesma forma, precisamos encontrar o lugar certo onde podemos levantar cuidadosamente a subplaca. Gentilmente, levante-a, como podemos ver, a subplaca está ligeiramente recuada e remova-a.

Na subplaca, temos a porta de carregamento, o microfone e na parte traseira um conector de cartão.

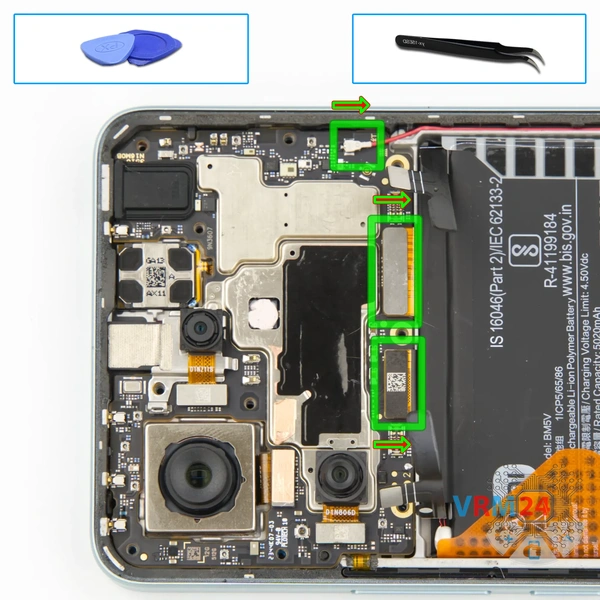

E passamos a desconectar o conector do cabo placa-a-placa, desconectar o conector do cabo do display e desconectar o segundo conector do cabo coaxial na placa-mãe.

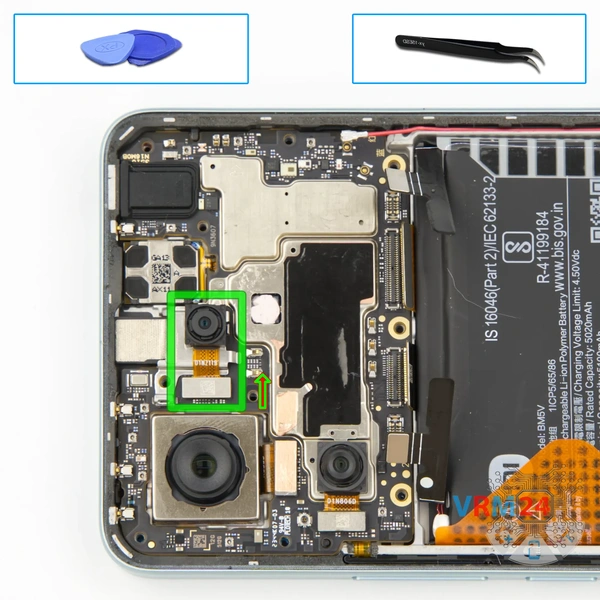

Então podemos destacar a primeira câmera traseira que esconde a câmera frontal.

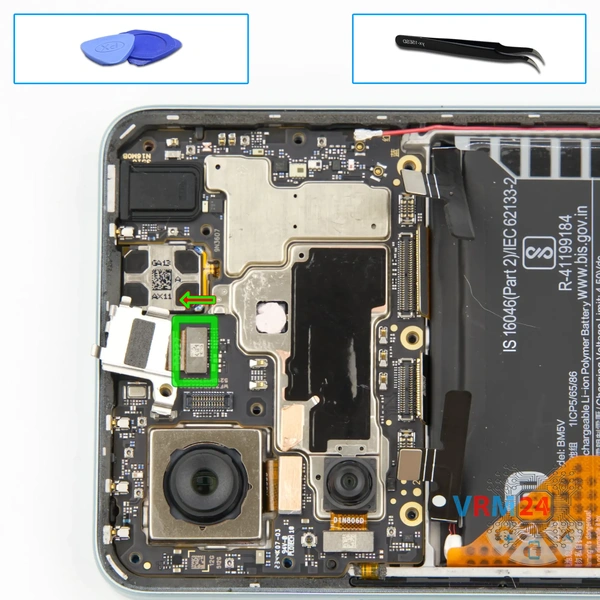

Agora temos que destacar a câmera frontal. Observe que este modelo tem um suporte no conector da câmera.

Primeiro, destacamos o suporte, desconectamos o conector da câmera frontal e, em seguida, destacamos a própria câmera frontal.

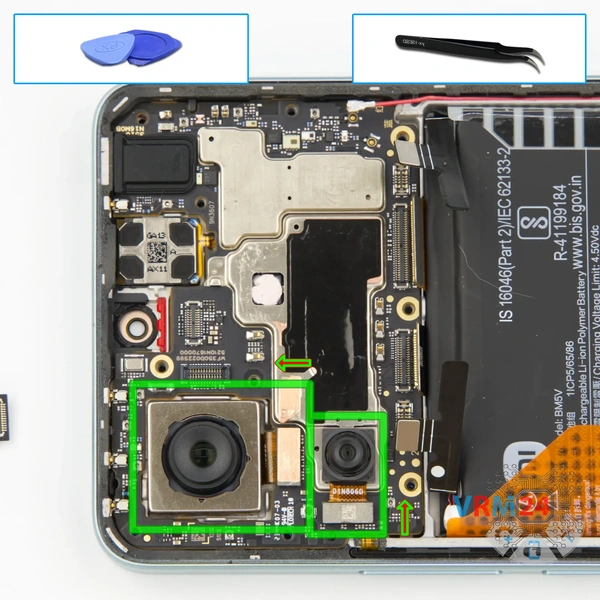

Então podemos destacar as câmeras traseiras restantes.

⚠️️ É melhor segurar as câmeras levemente para que elas não voem acidentalmente e não danifiquemos as lentes.

⚠️️ Também precisamos prestar atenção para que as câmeras possam estar coladas pela base na moldura da tela.

⚠️️ Portanto, precisamos ter muito cuidado para não danificar nada acidentalmente ao destacar as câmeras.

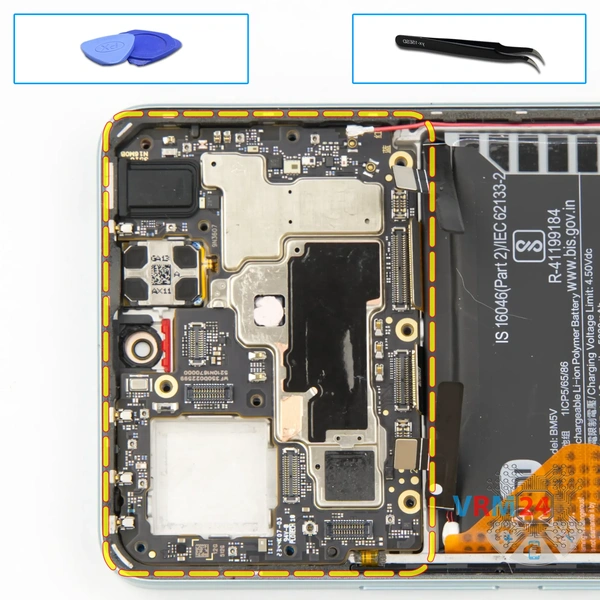

E podemos destacar a placa-mãe.

Ainda precisamos encontrar um lugar onde possamos levantar e remover a placa-mãe.

Certificamo-nos de que nada está no nosso caminho, nem cabos nem conectores, levantamos e removemos cuidadosamente a placa-mãe.

Na placa-mãe, temos um segundo microfone, porta para fone de ouvido.

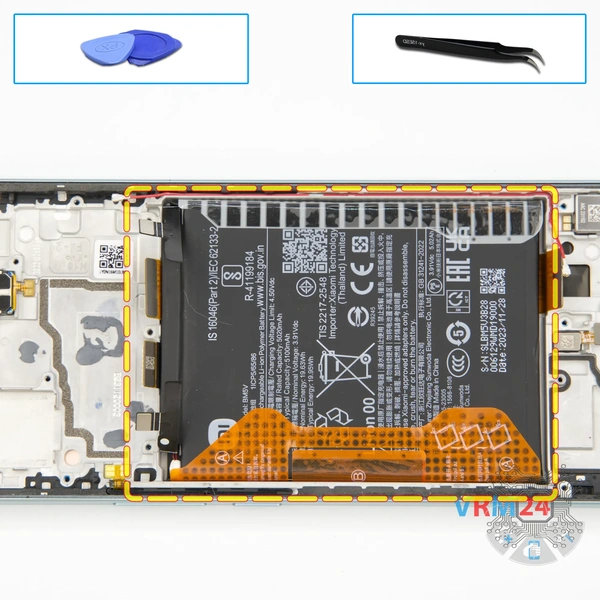

E passamos a destacar a bateria.

Tradicionalmente, temos duas abas marrons, que precisamos desdobrar, leia a descrição, em que sequência e o que exatamente devemos puxar.

Como entendemos pela descrição - temos que desdobrar a aba que está localizada no meio para o lado, e a aba que está localizada nas bordas deve ser puxada para cima.

Sob a bateria, há um revestimento protetor transparente protegendo os cabos entre placas.

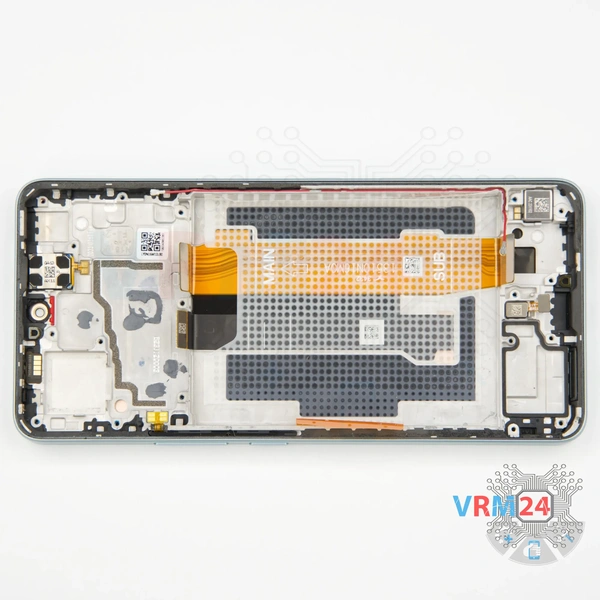

ℹ️️ Na estrutura da tela permaneceram: o alto-falante do fone de ouvido, o sensor de impressão digital, o motor de vibração e os cabos.
