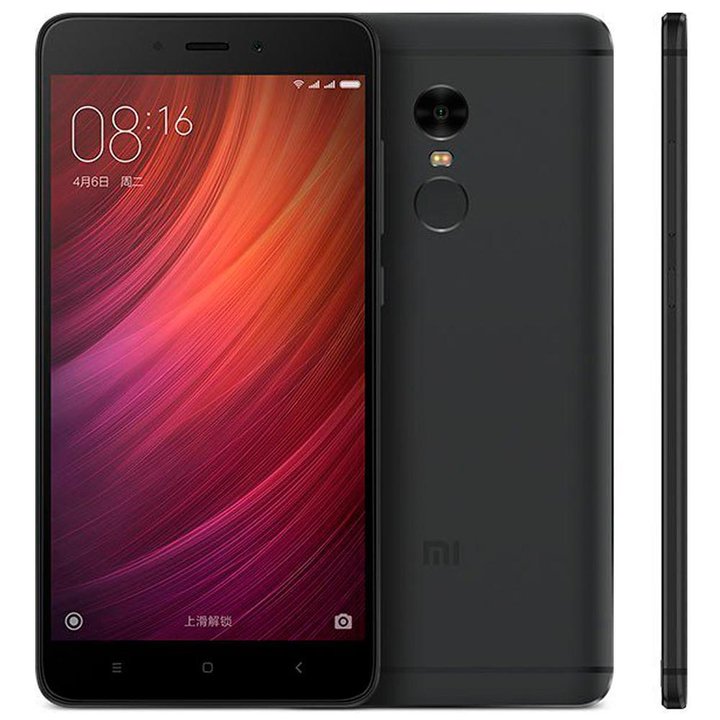

Desmontagem/Reparar do dispositivo móvel Xiaomi RedMi Note 4X com a descrição de cada passo e o conjunto de ferramentas necessárias.

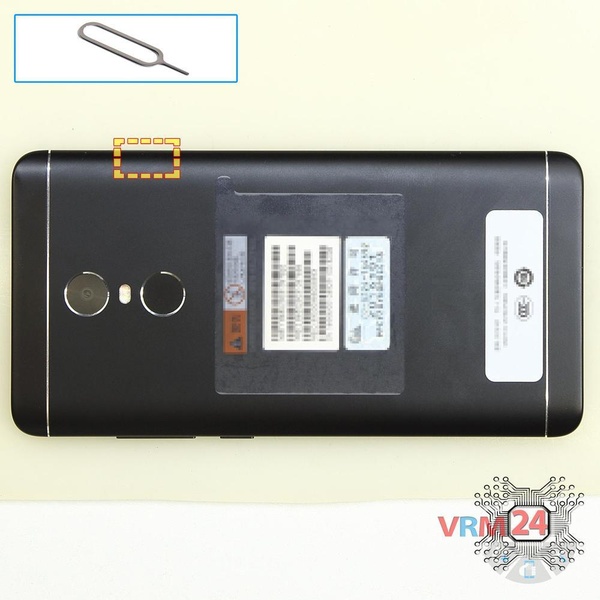

Use uma ferramenta de ejeção (também conhecida como agulha) ou um clipe de papel. Empurre a ponta totalmente para dentro do orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD).

⚠ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.

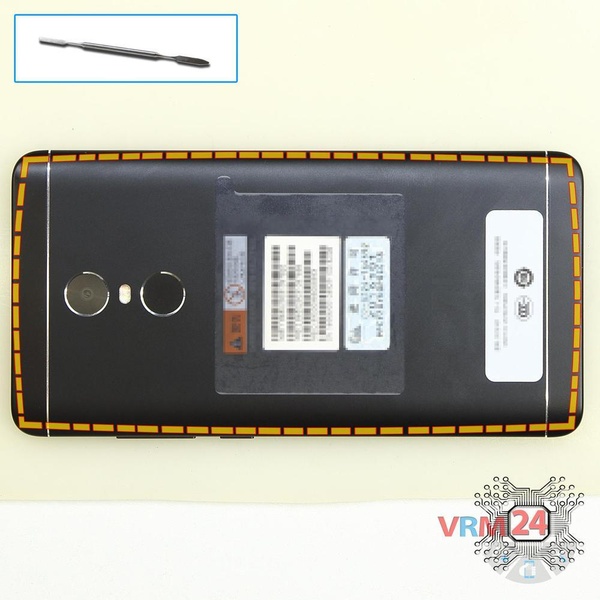

Usando um perfurador ou uma picareta de plástico, com cuidado, em torno da borda, destaque os clipes da tampa traseira e remova-o.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, a caixa pode ser adulterada ou danificada.

⚠ Tenha cuidado ao abrir a tampa pelo lado dos botões de volume e energia. Cabo fino e botões frágeis são fáceis de danificar.

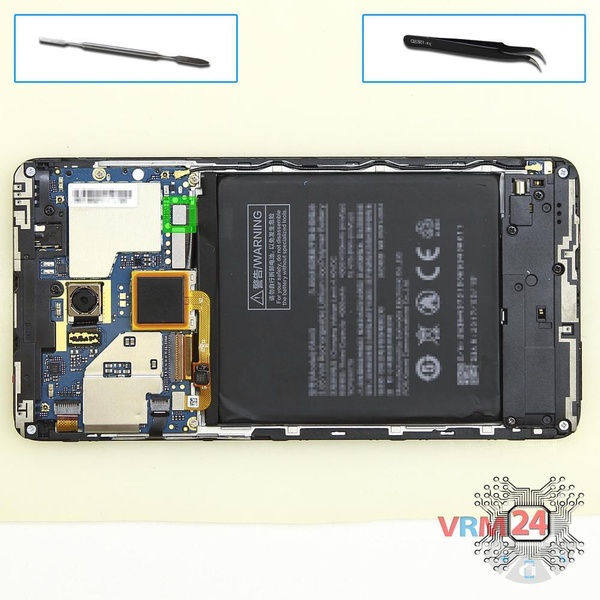

Desconecte o conector da bateria o mais rápido possível.

ℹ️ O modelo Xiaomi Redmi Note 4X tem uma bateria BN43 com capacidade de 4000 mAh (também conhecida como bateria recarregável).

⚠ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.

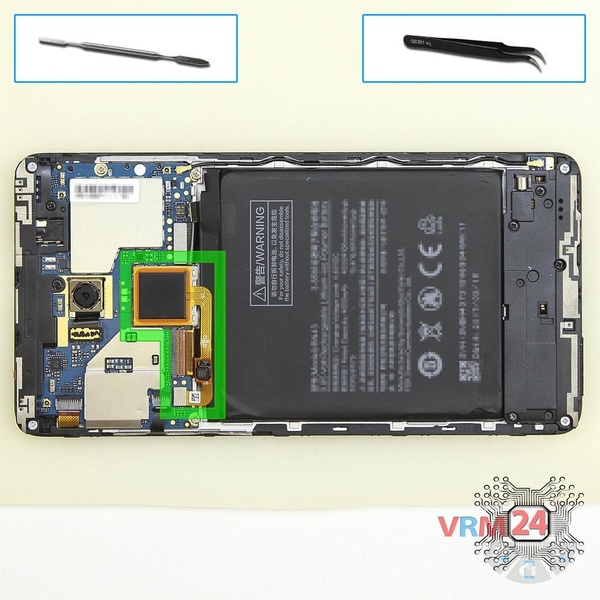

Desconecte o conector e remova o sensor de impressão digital.

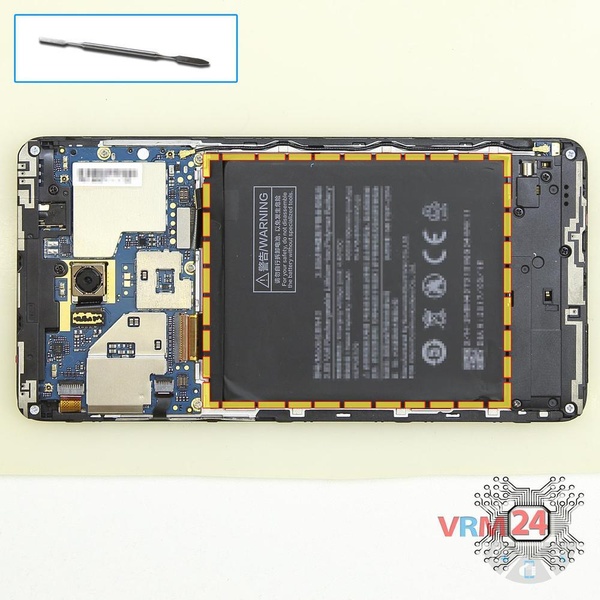

Remova a bateria com cuidado.

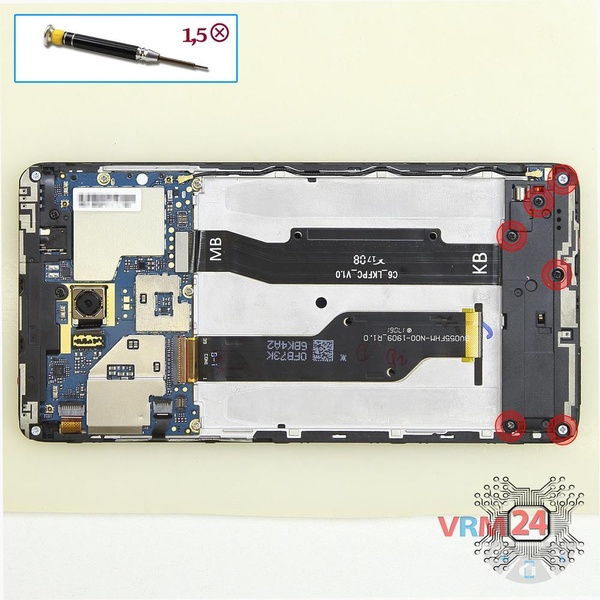

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 6 parafusos.

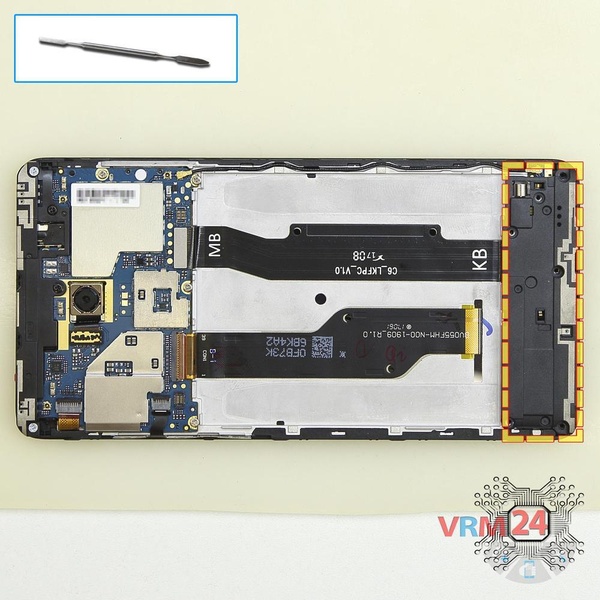

Remova o conjunto do alto-falante com antenas.

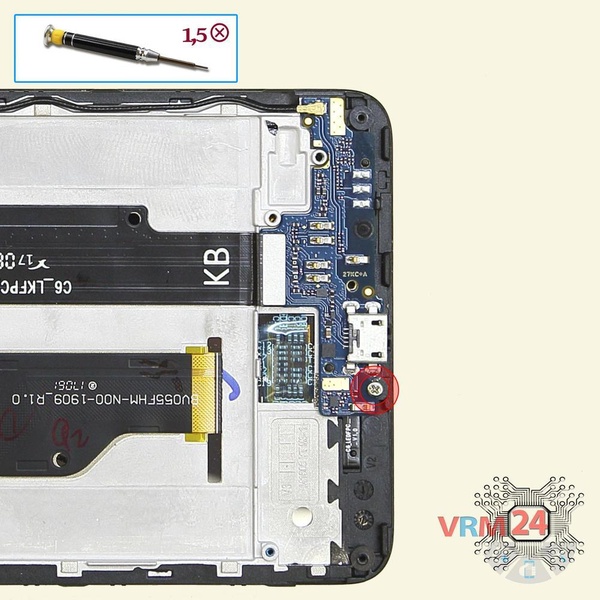

Usando uma chave de fenda (Philips 1,5 mm PH000), desparafuse um parafuso que prende a sub-placa.

Desconecte o conector do cabo coaxial, cabo da placa-mãe e remova a placa-filha.

⚠ Não puxe o cabo ou force-o com uma ferramenta afiada, os conectores são muito fracos e quebram facilmente ou o cabo cai da extremidade (terminal).

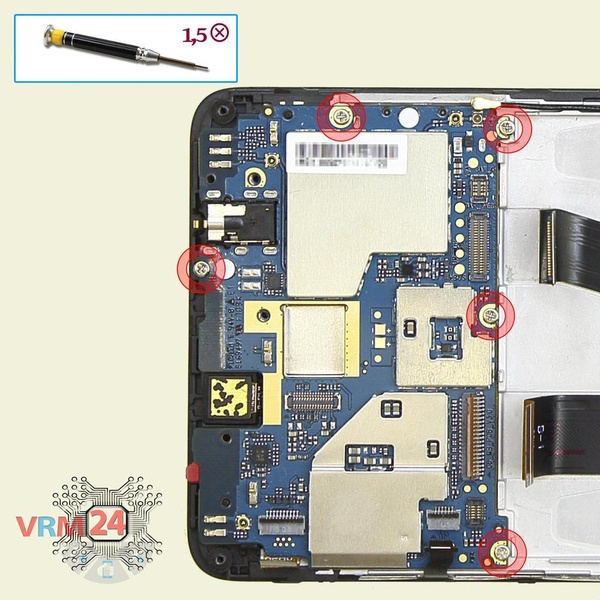

Usando uma chave de fenda (cruzeta Phillips 1,5 mm), desparafuse 4 parafusos.

ℹ️ Certifique-se de anotar a localização dos parafusos antes de desmontar. Ao montar o dispositivo, apertar o parafuso no lugar errado pode danificar o dispositivo ou sua parte. Para evitar danos, os parafusos removidos e as peças individuais (como juntas ou suportes) devem ser dispostos na ordem apropriada ou os parafusos e seus orifícios no telefone devem ser marcados com marcadores coloridos.

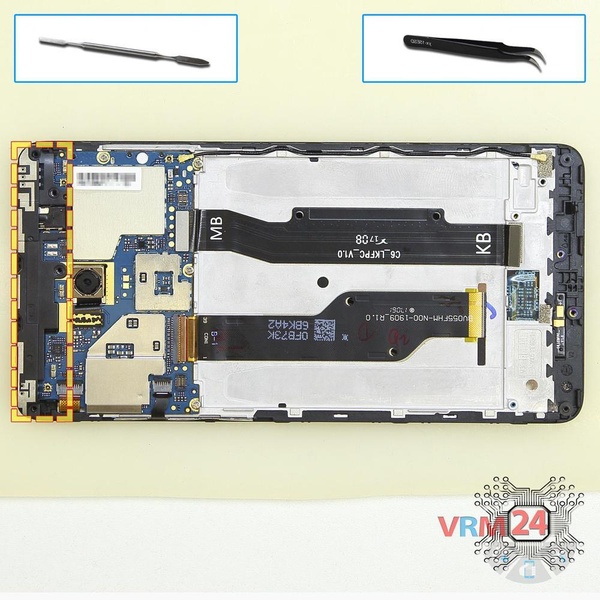

Remova a tampa com antenas que protegem a placa de circuito impresso (PCB). Tente levantar as tampas pelas bordas e não empurre nada entre elas para não tocar acidentalmente ou causar curto-circuito em nada no PCB.

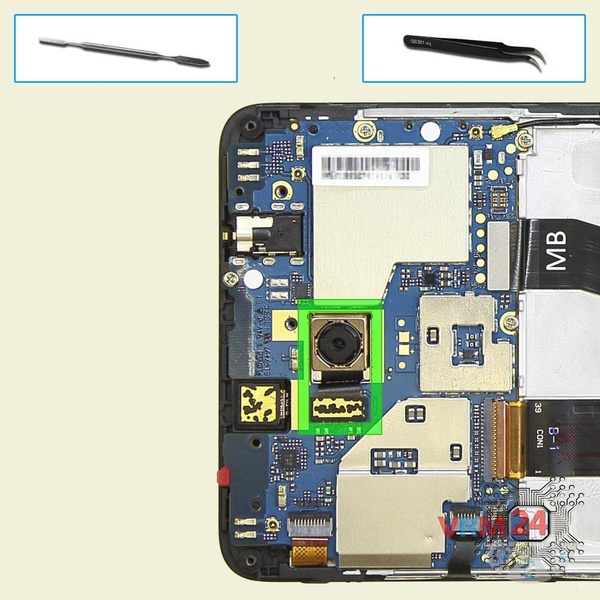

Levante o conector da placa-mãe e remova a câmera principal.

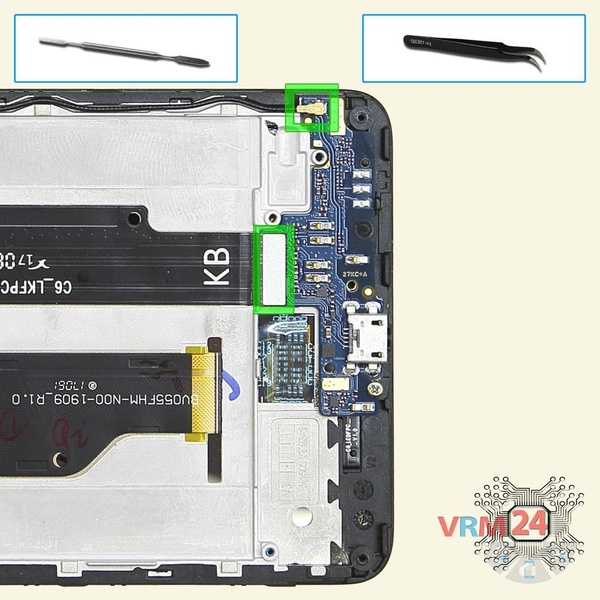

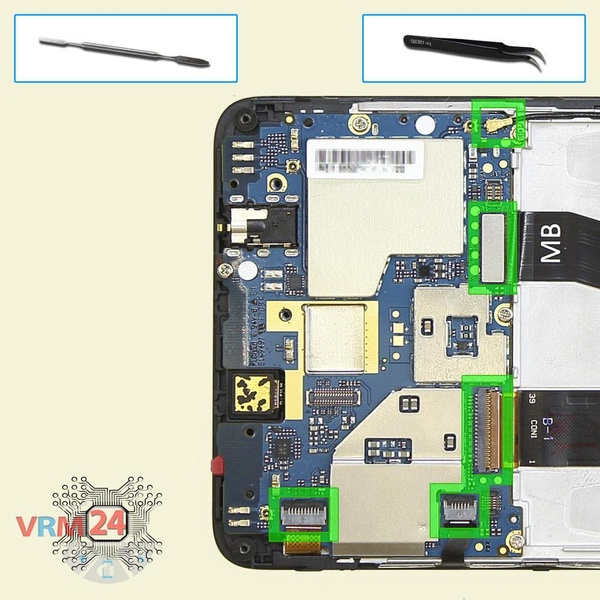

Retire os conectores do cabo dos botões de volume de energia, cabo do módulo do visor, cabo do sensor da tela de toque, cabo entre placas e cabo coaxial.

⚠ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

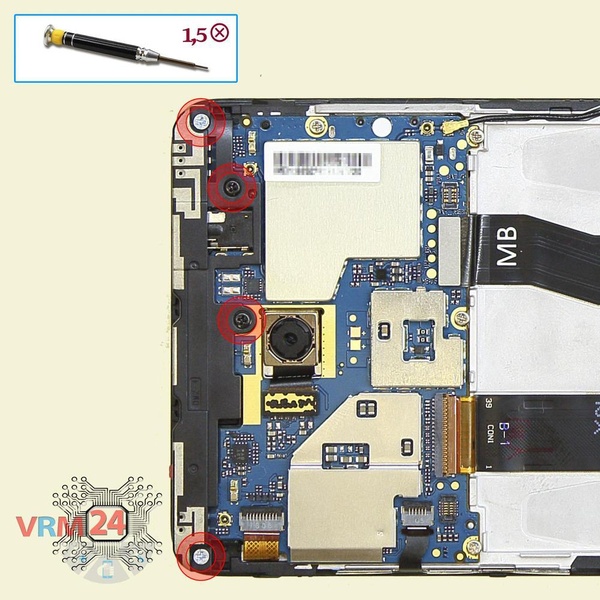

Usando uma chave de fenda (cruzeta Phillips 1,5 mm), desparafuse 5 parafusos.

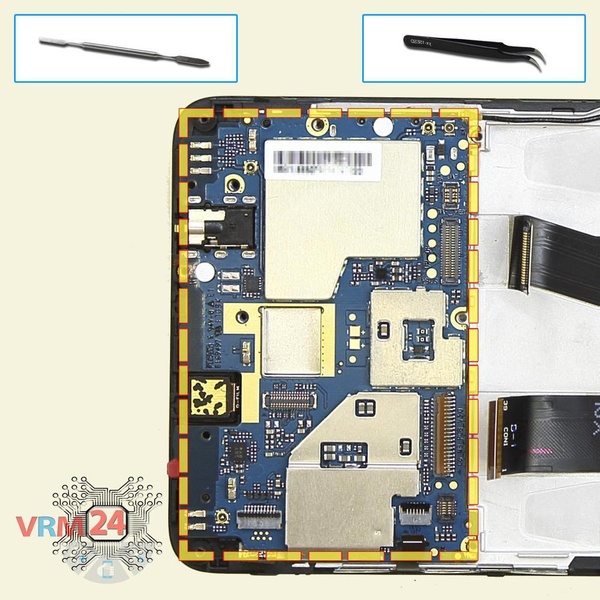

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar o tabuleiro com força. Certifique-se de que nada esteja atrapalhando ou segurando o tabuleiro.

⚠ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

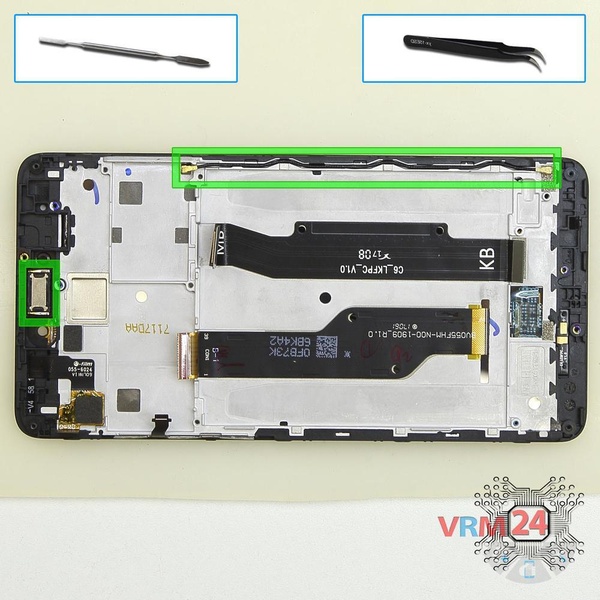

Remova com cuidado o alto-falante do fone de ouvido e o cabo coaxial.

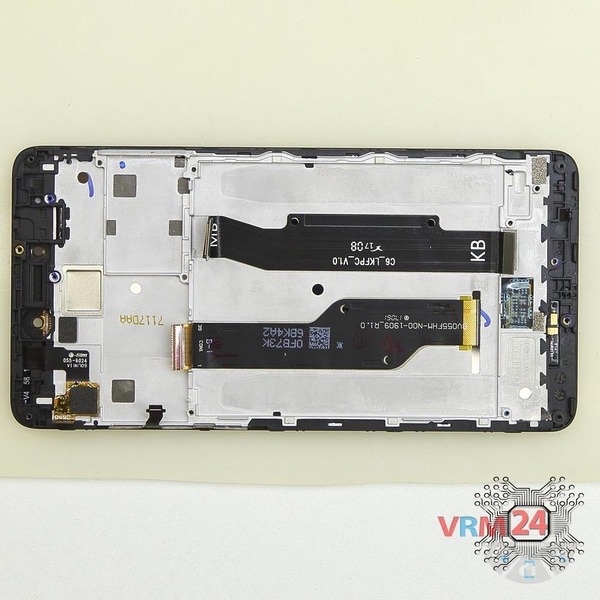

Partes na moldura do módulo de exibição.
