Dificuldade de desmontagem:
Moderado

Ferramentas recomendadas

Desmontagem/Reparar do dispositivo móvel Xiaomi Redmi Note 7 (Xiaomi Redmi Note 7 M1901f7G) com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 1/1 Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 1/2

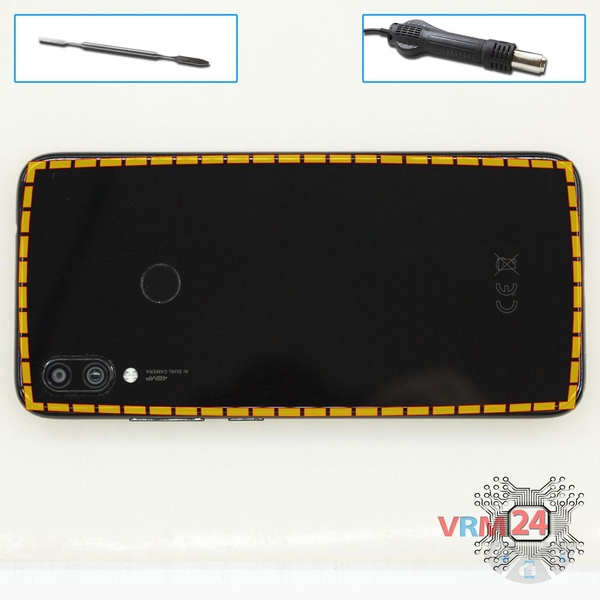

Passo 1. Abrir a tampa traseira

Recomendamos usar um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Vai simplificar o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️️ A superfície da tampa traseira deve ser aquecida para amolecer o adesivo embaixo. A temperatura de aquecimento aproximada é de 50°; C/125° F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Muitas vezes é mais difícil passar a ferramenta entre as partes a serem divididas. Escolha a borda distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.

⚠️️ Preste atenção ao cabo do sensor de impressão digital conectado à tampa traseira por dentro.

Depois, abrimos a contracapa. Vire a tampa com cuidado para desconectar o sensor de impressão digital do conector.


Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 2/1 Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 2/2 Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 2/3

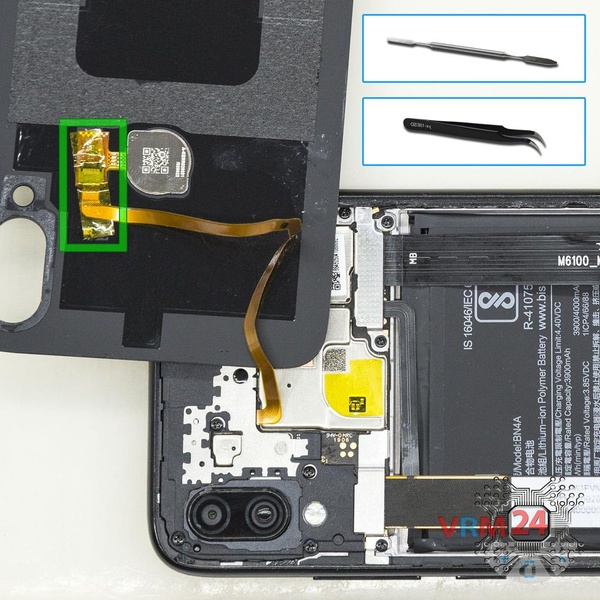

Passo 2. Desligar o conector

Retire cuidadosamente a película protetora. Desconecte o conector do sensor de impressão digital e remova a tampa traseira.

⚠️️Tente usar ferramentas não metálicas ou plásticas para evitar curtos-circuitos porque o smartphone ainda é alimentado por bateria.


Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 3/1 Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 3/2

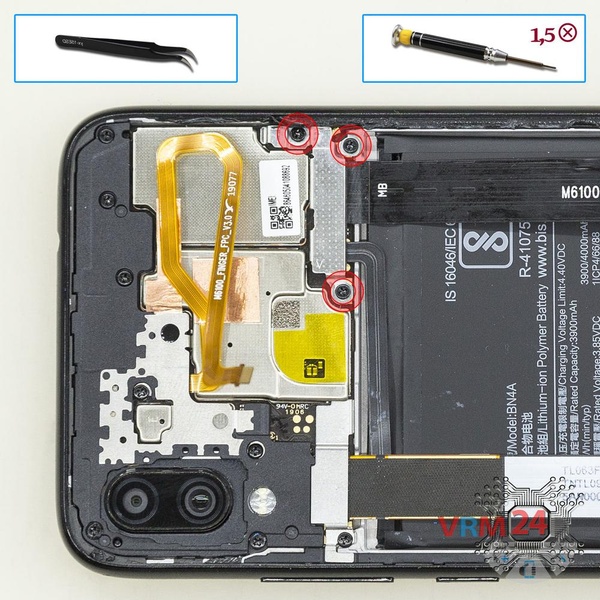

Passo 3. Desconectar os conectores

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 3 parafusos e remova o suporte que prende os conectores.


Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 4/1 Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 4/2 Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 4/3

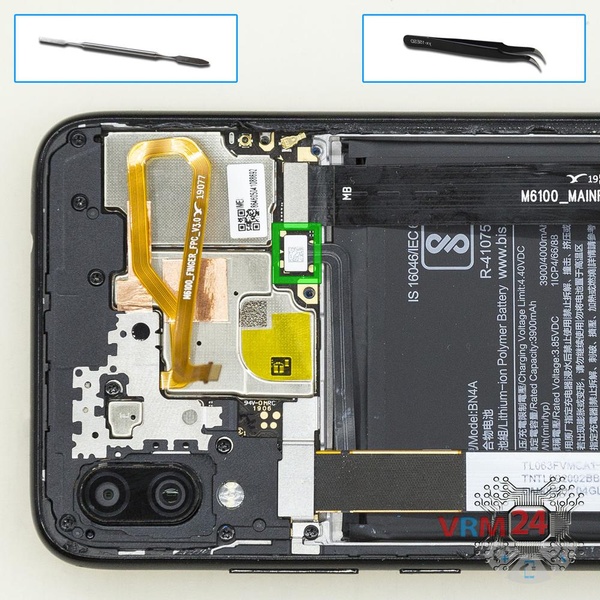

Passo 4. Desligar o conector da bateria

Desligue o conector da bateria o mais rápido possível.

ℹ️️ O modelo Xiaomi Redmi Note 7 M1901F7G possui uma bateria BN4A com capacidade de 4000 mAh (também conhecida como bateria recarregável).

⚠️️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.


Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 5/1 Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 5/2

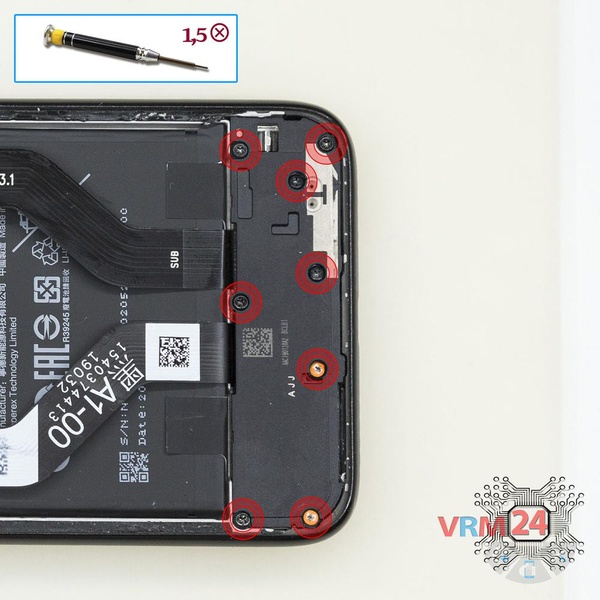

Passo 5. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 8 parafusos.


Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 6/1 Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 6/2

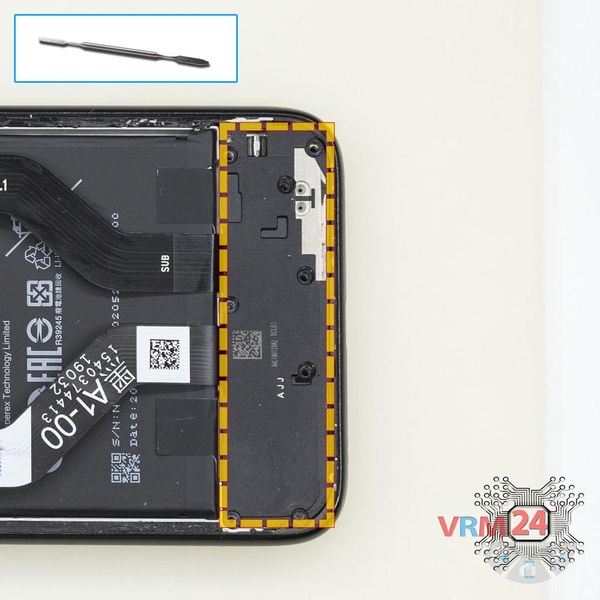

Passo 6. Retirar o altifalante

Remova o conjunto do alto-falante com antenas.


Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 7/1 Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 7/2

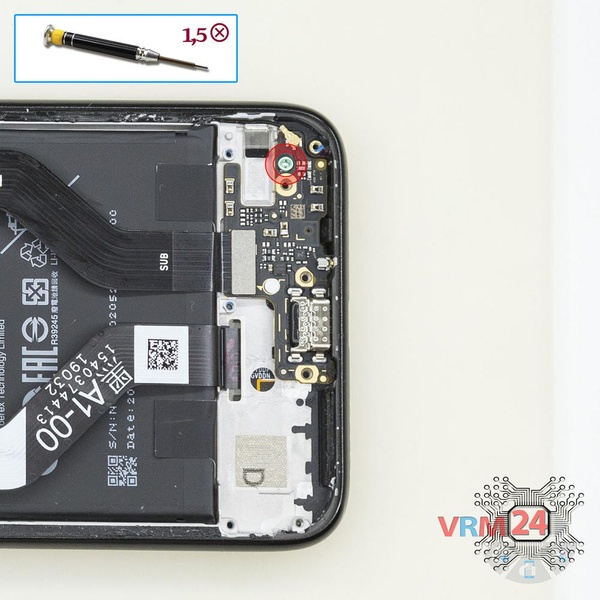

Passo 7. Desaparafusar um parafuso

Usando uma chave de fenda (Philips 1,5 mm PH000), desaparafuse um parafuso que prende a subplaca.


Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 8/1 Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 8/2 Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 8/3

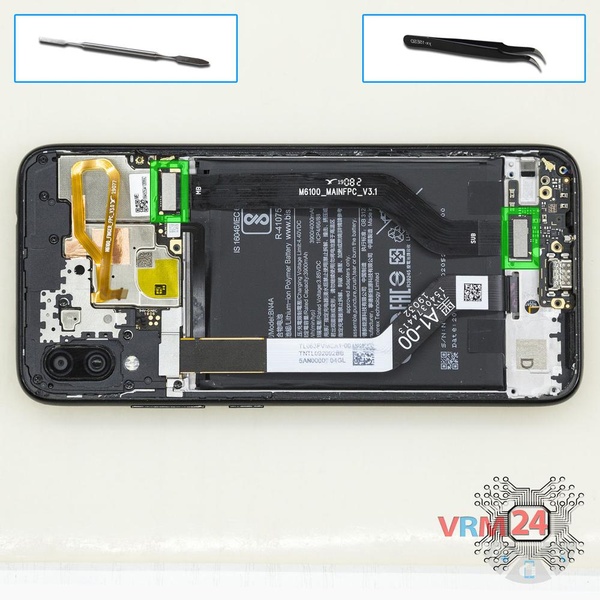

Passo 8. Retirar o cabo entre placas

Com cuidado, de preferência pela borda, desconecte os conectores e remova o cabo entre placas que conecta a placa-mãe à placa-filha (também conhecida como subplaca).

⚠️️ Tenha cuidado ao remover os cabos dos conectores. Os cabos são bem finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

ℹ️️ Uma seta no cabo FFC (cabo flexível) indica sua posição correta.


Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 9/1 Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 9/2

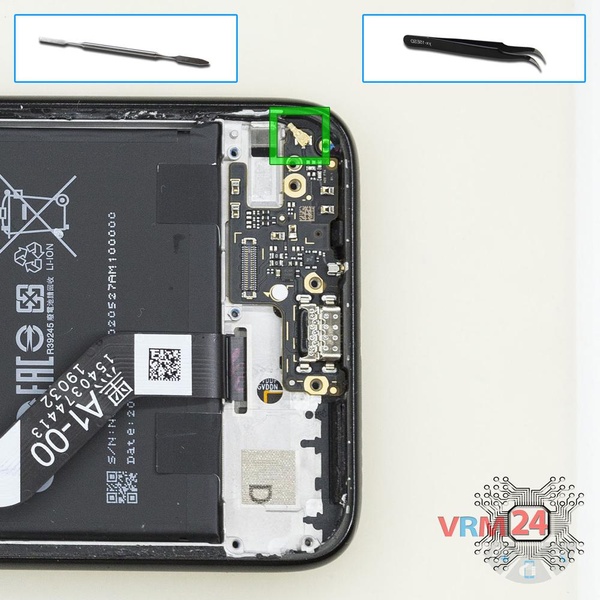

Passo 9. Desligar o conector

Desconecte o conector do cabo coaxial.


Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 10/1 Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 10/2

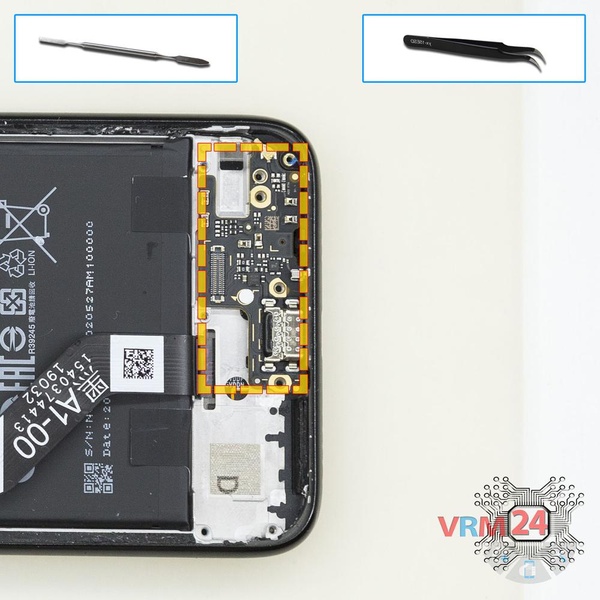

Passo 10. Retirar a placa filha

Remova a placa secundária. Ele é colado na moldura com fita metalizada, então para facilitar o processo, a sub-placa pode ser aquecida um pouco.

ℹ️️ A subplaca contém uma porta de carregamento (Micro-USB), microfone, contatos de mola para o alto-falante e uma unidade de antena.

⚠️️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.


Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 11/1 Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 11/2

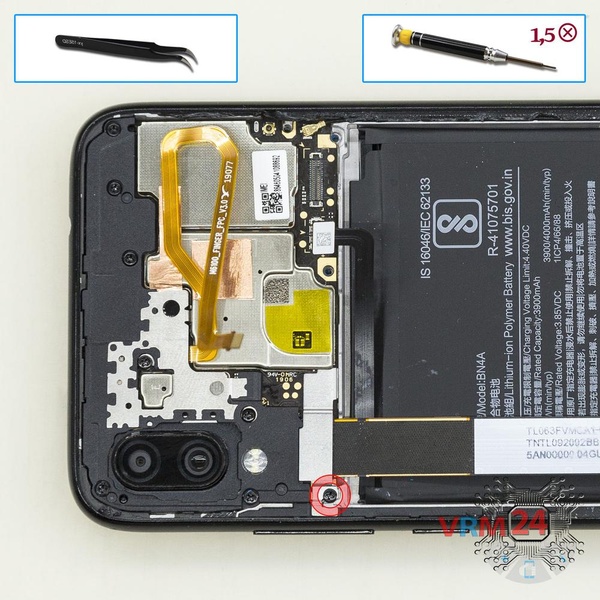

Passo 11. Desaparafusar um parafuso

Usando uma chave de fenda (Philips 1,5 mm PH000), desaperte um parafuso e remova o suporte que prende o conector.


Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 12/1 Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 12/2

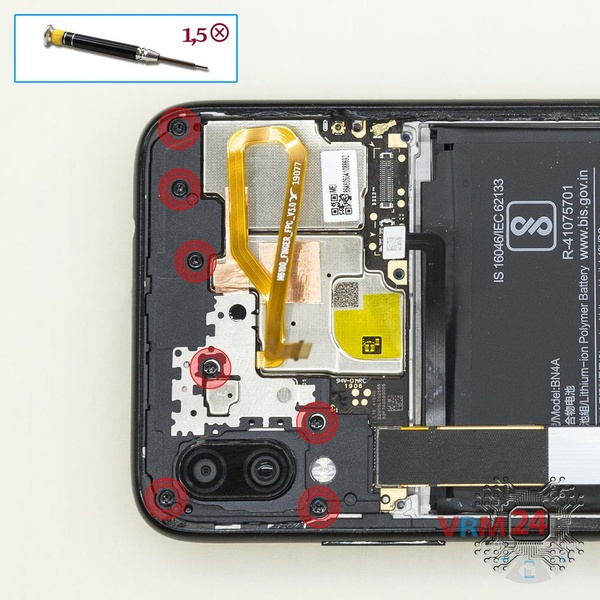

Passo 12. Desaparafusar os parafusos

Usando uma chave de fenda (Philips 1,5 mm PH000), desaperte 7 parafusos.


Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 13/1 Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 13/2

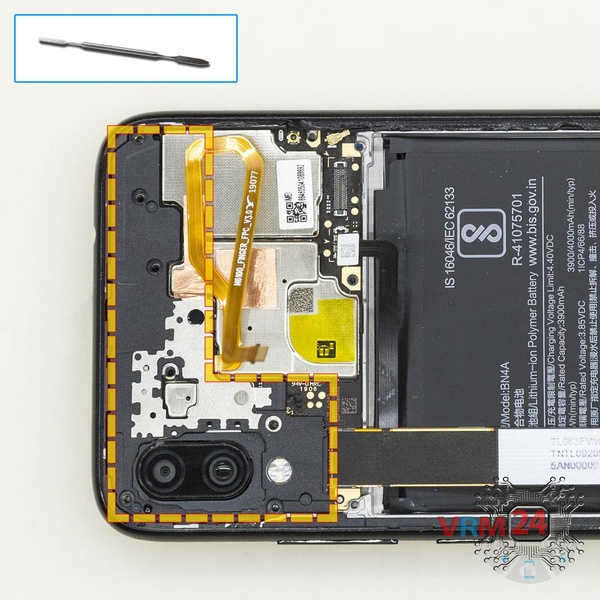

Passo 13. Abrir a tampa

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda soltando os clipes e removendo a tampa. A tampa central que prende o conector do cabo do sensor de impressão digital, alto-falante do fone de ouvido, câmera frontal.


Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 14/1 Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 14/2 Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 14/3

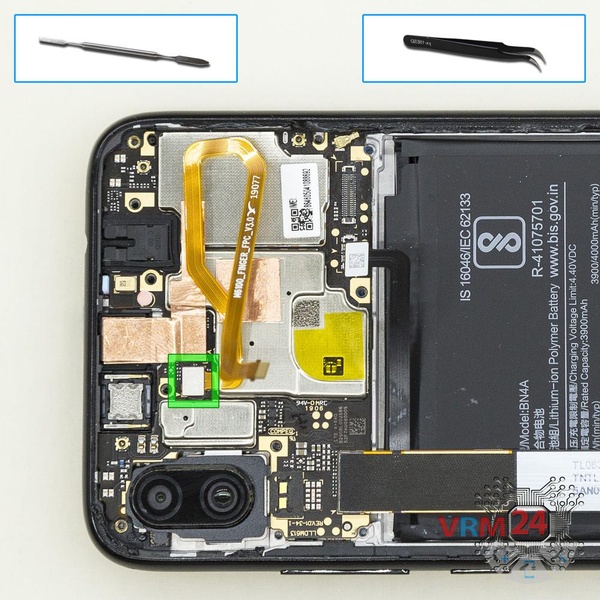

Passo 14. Desligar o conector

Levante o conector e remova o cabo do sensor de impressão digital.


Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 15/1 Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 15/2

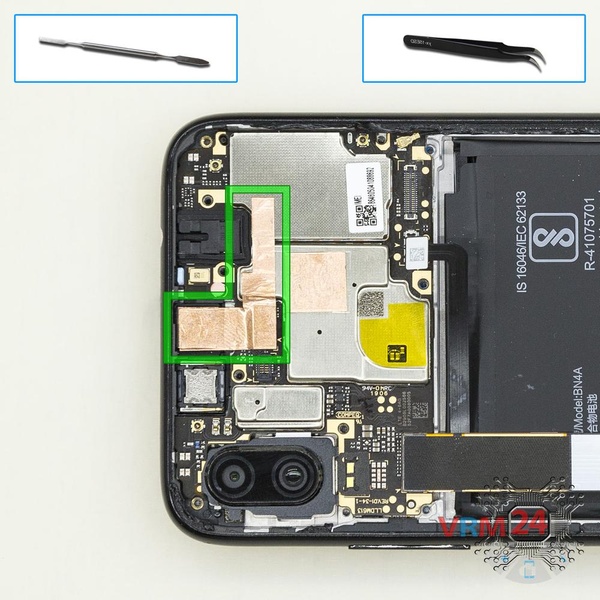

Passo 15. Retirar a câmara frontal

Retire o filme de cobre do dissipador de calor passivo. Levante o conector e remova a câmera frontal (selfie).


Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 16/1

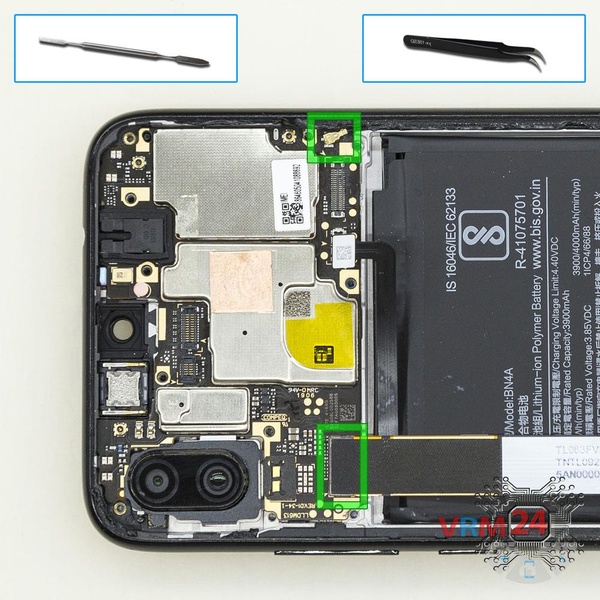

Passo 16. Desconectar os conectores

Erguer os conectores do cabo do módulo de exibição, cabo coaxial.

⚠️️ Tenha cuidado ao remover os cabos dos conectores. Os cabos são bem finos e é fácil quebrá-los ou danificar as trilhas de contato internas.


Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 17/1 Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 17/2

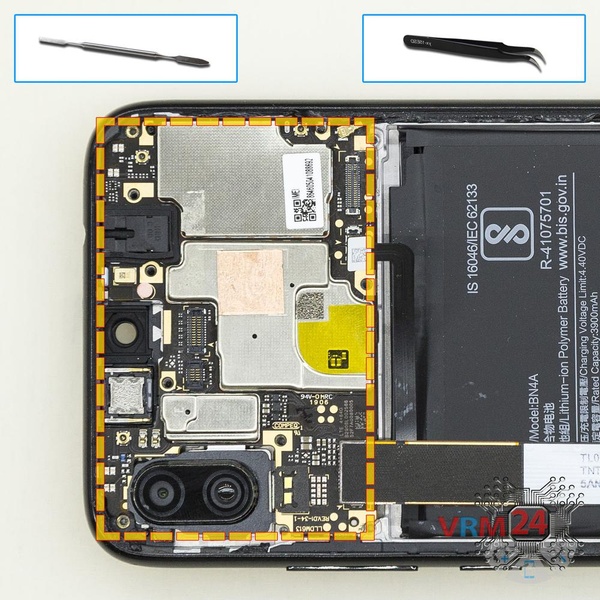

Passo 17. Retirar a placa-mãe

Retire com cuidado a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

⚠️️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.


Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 18/1 Como desmontar Xiaomi Redmi Note 7 por si mesmo, Passo 18/2

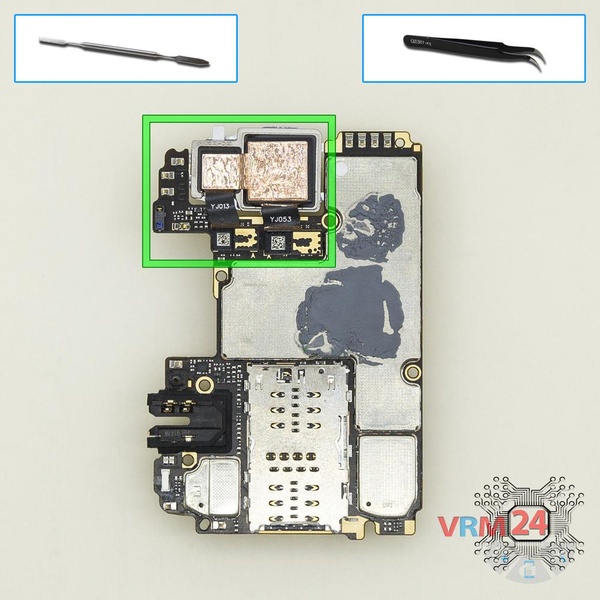

Passo 18. Retirar a câmara traseira

Levante os conectores e remova o conjunto das duas câmeras traseiras.

Instruções detalhadas de desmontagem do Xiaomi Redmi Note 7 no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem médio complexidade e demora cerca de minutos no tempo. O nosso manual é adequado para todos os modelos Xiaomi Redmi Note 7 — Xiaomi Redmi Note 7 M1901f7G lançado para mercados em diferentes países.
