Dificuldade de desmontagem:
Moderado

Ferramentas recomendadas

Desmontagem/Reparar do dispositivo móvel Xiaomi Redmi Note 8 Pro (Xiaomi Redmi Note 8 Pro M1906G7E) com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 1/1 Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 1/2

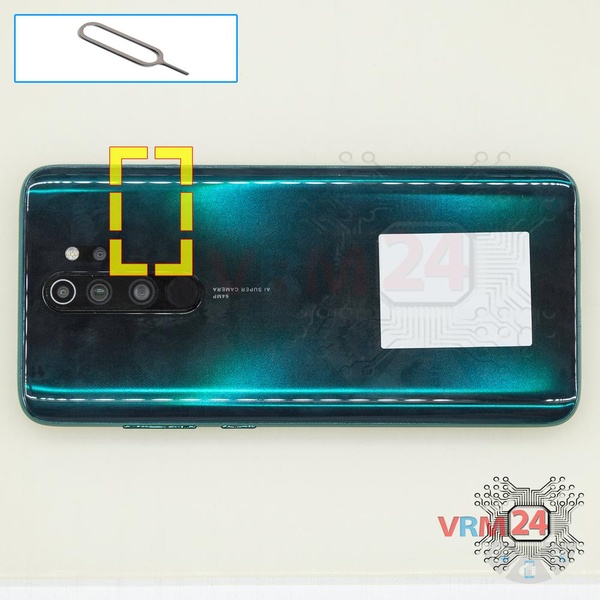

Passo 1. Retire a bandeja

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Pode quebrar o mecanismo de ejeção da bandeja.


Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 2/1 Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 2/2

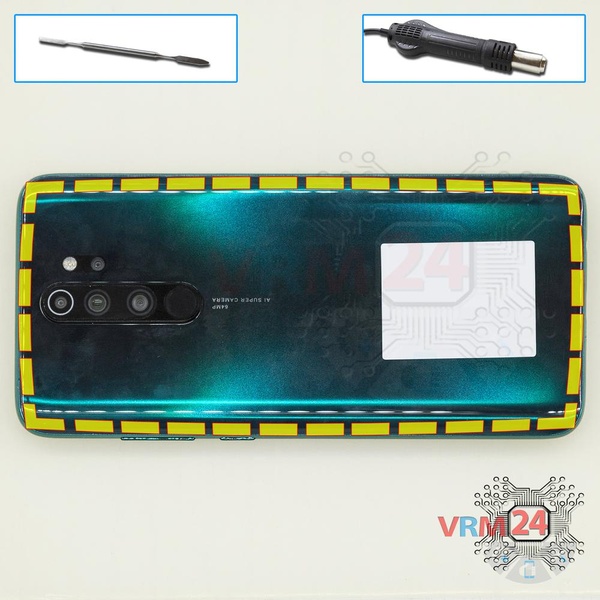

Passo 2. Abrir a tampa traseira

Recomendamos usar um dispositivo de aquecimento especial, como uma máquina separadora, pistola de calor ou tapete de aquecimento. Vai simplificar o processo. Você pode usar um secador de cabelo doméstico, mas terá que fazer um bico à mão ou ter um adequado no kit para aquecer suavemente e concentrar o fluxo de calor no lugar certo.

ℹ️️ A superfície da tampa traseira deve ser aquecida para amolecer o adesivo embaixo. A temperatura de aquecimento aproximada é de 50°; C/125° F.

Use um filme plástico fino ou escolha para separação. Para facilitar o processo, você pode usar álcool isopropílico. Muitas vezes é o mais difícil passar a ferramenta entre as partes a serem divididas. Escolha a borda distante dos cabos ou botões FFC.

Não use alavanca ou qualquer força de separação que possa danificar os elementos internos.


Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 3/1 Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 3/2

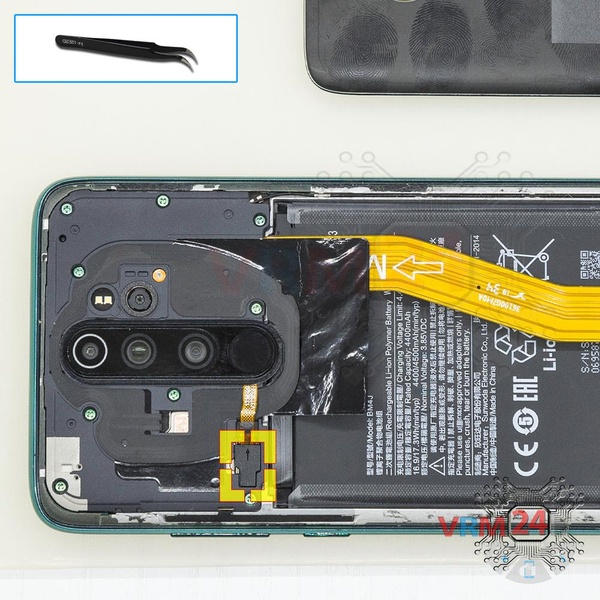

Passo 3. Retirar o suporte

Levante com cuidado o suporte que prende o conector do sensor de impressão digital.


Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 4/1 Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 4/2

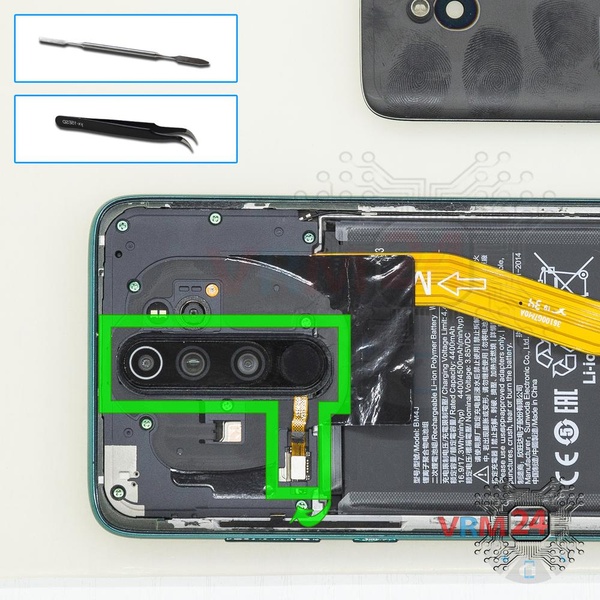

Passo 4. Remover o sensor de impressões digitais

Abra a borda e remova a tampa que protege as câmeras. Além disso, nesta capa integrado o sensor de impressão digital.


Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 5/1 Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 5/2

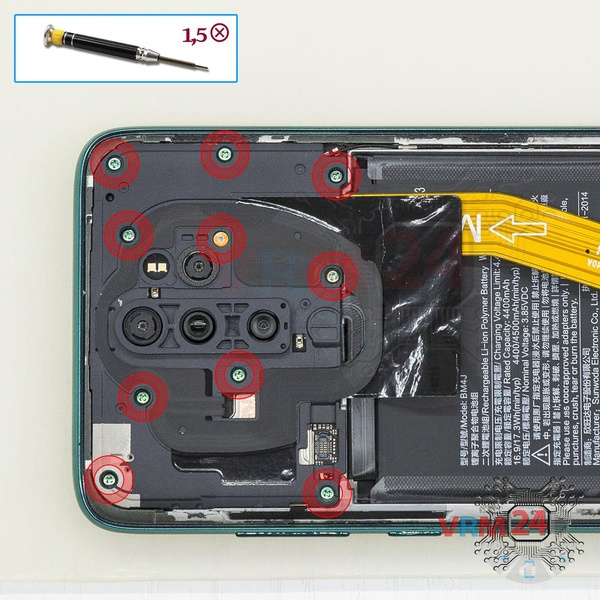

Passo 5. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 10 parafusos.


Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 6/1 Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 6/2

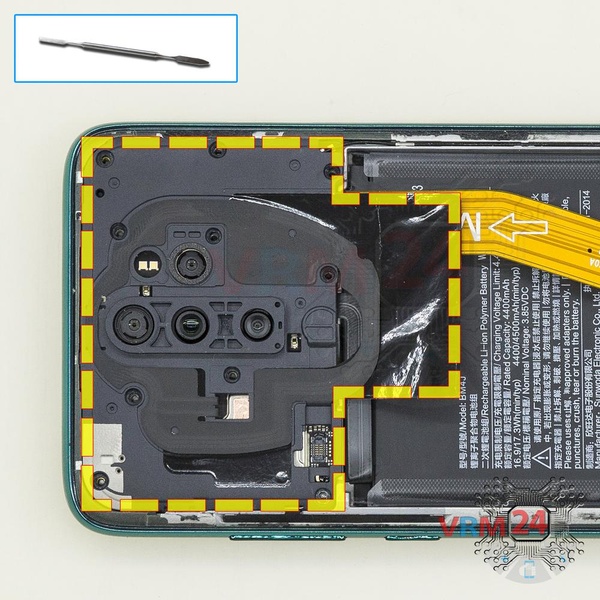

Passo 6. Abrir a tampa

Remova a tampa com antenas. A tampa protege a placa de circuito impresso. Tente levantar a tampa pelas bordas e não empurre nada entre elas para não tocar acidentalmente ou causar curto-circuito na placa de circuito.


Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 7/1 Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 7/2

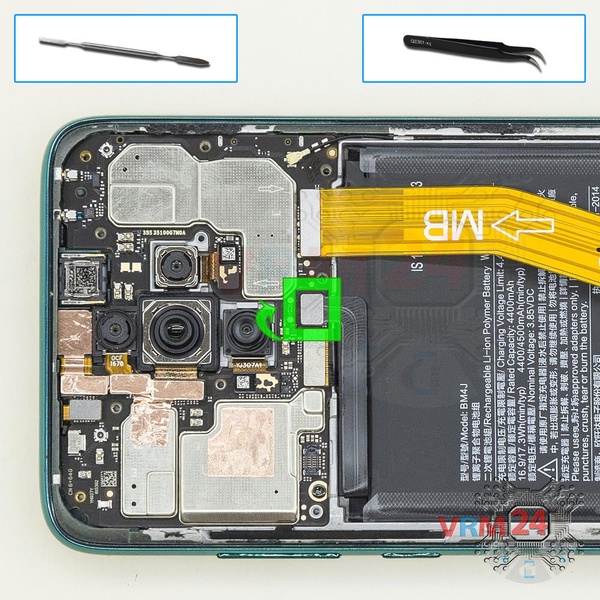

Passo 7. Desligar o conector da bateria

Desligue o conector da bateria o mais rápido possível. É melhor usar uma ferramenta não metálica ou plástica para evitar danos.

ℹ️️ O modelo Xiaomi Redmi Note 8 Pro possui uma bateria BM4J com capacidade de 4500 mAh (também conhecida como bateria recarregável).

⚠️️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.


Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 8/1 Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 8/2

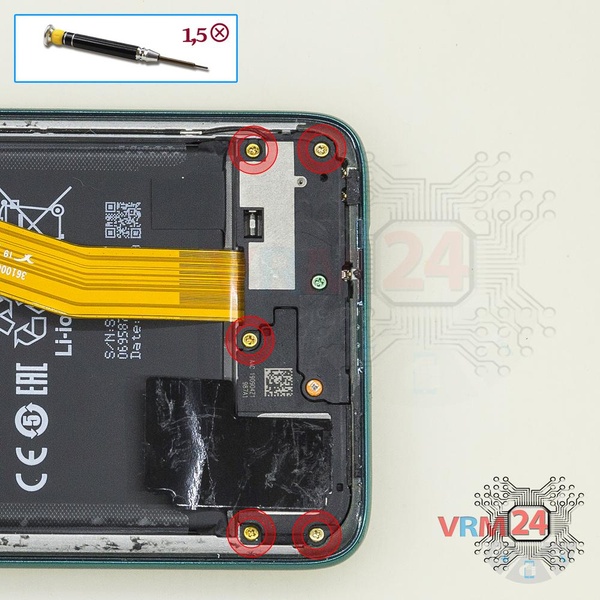

Passo 8. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte cinco parafusos.


Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 9/1 Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 9/2

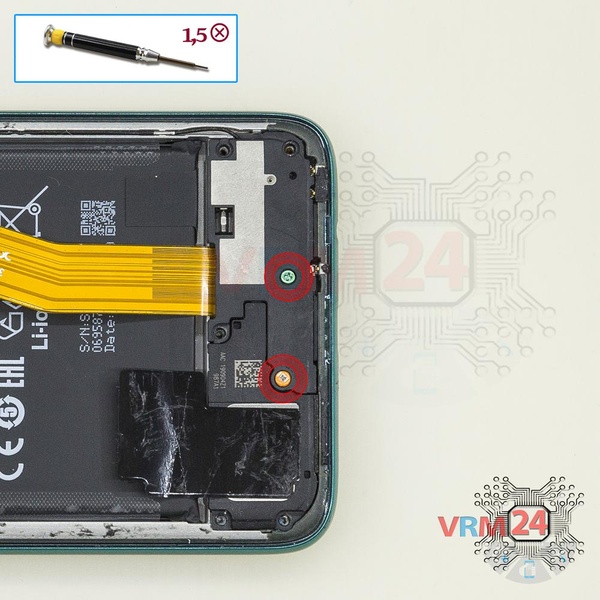

Passo 9. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte dois parafusos longos.


Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 10/1 Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 10/2

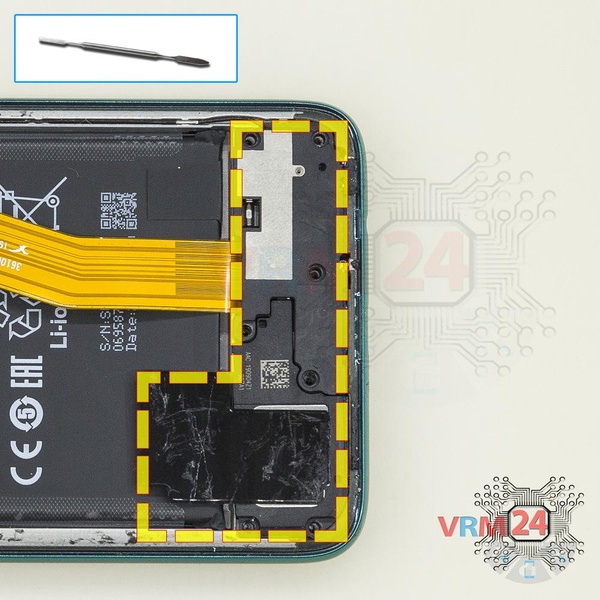

Passo 10. Retirar o altifalante

Abra a borda e remova o alto-falante e cubra com antenas.


Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 11/1 Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 11/2

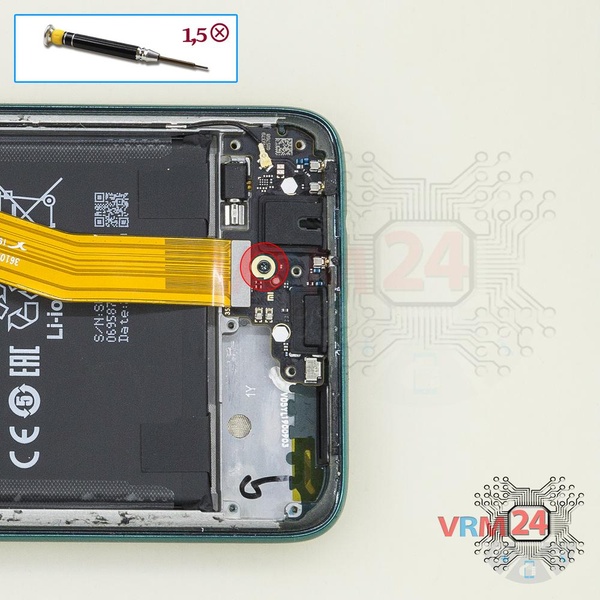

Passo 11. Desaparafusar um parafuso

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte um parafuso que prende a subplaca.


Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 12/1 Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 12/2

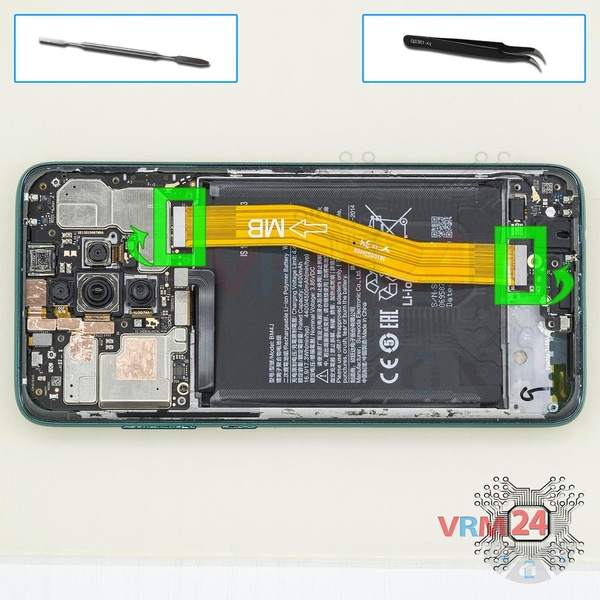

Passo 12. Retirar o cabo entre placas

Com cuidado, de preferência pela borda, desconecte os conectores e remova o cabo entre placas que conecta a placa-mãe à placa-filha (também conhecida como subplaca).

⚠️️ Tenha cuidado ao remover os cabos dos conectores, os cabos são bem finos e é fácil quebrá-los ou danificar os trilhos de contato internos.

ℹ️️ Uma seta no cabo FFC (cabo flexível) indica sua posição correta.


Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 13/1

Passo 13. Desligar o conector

Desconecte o conector do cabo coaxial.


Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 14/1 Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 14/2

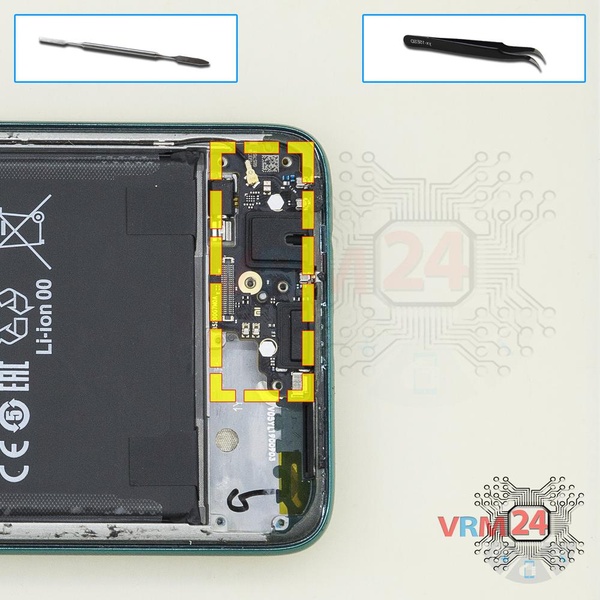

Passo 14. Retirar a placa filha

Remova a placa secundária. Pode ser colado na moldura com fita metalizada, para facilitar o processo, a sub-placa pode ser aquecida um pouco.

A sub-placa também pode ser fixada com anexos como travas ou ganchos, tenha cuidado.

ℹ️️ A subplaca contém uma porta de carregamento (Micro-USB), microfone, entrada para fone de ouvido, contatos de mola para o alto-falante, motor de vibração e uma unidade de antena.

⚠️️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.


Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 15/1 Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 15/2

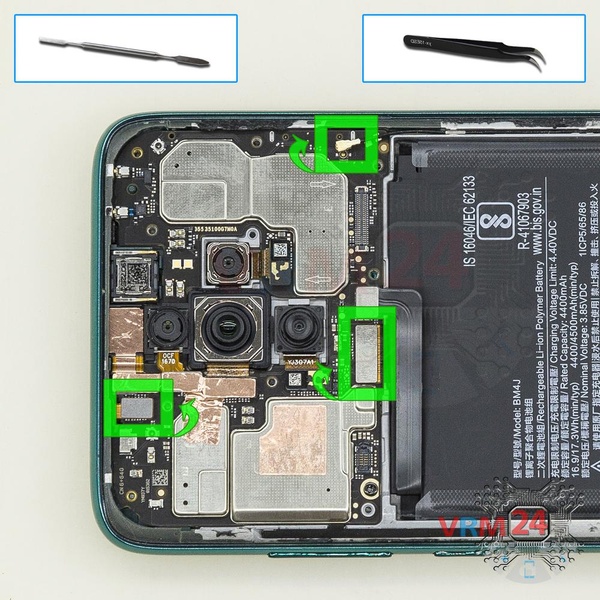

Passo 15. Desconectar os conectores

Levante os conectores do cabo do módulo da tela, do cabo do sensor e do cabo coaxial.

⚠️️ Tenha cuidado ao remover os cabos dos conectores, os cabos são bem finos e é fácil quebrá-los ou danificar os trilhos de contato internos.


Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 16/1 Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 16/2

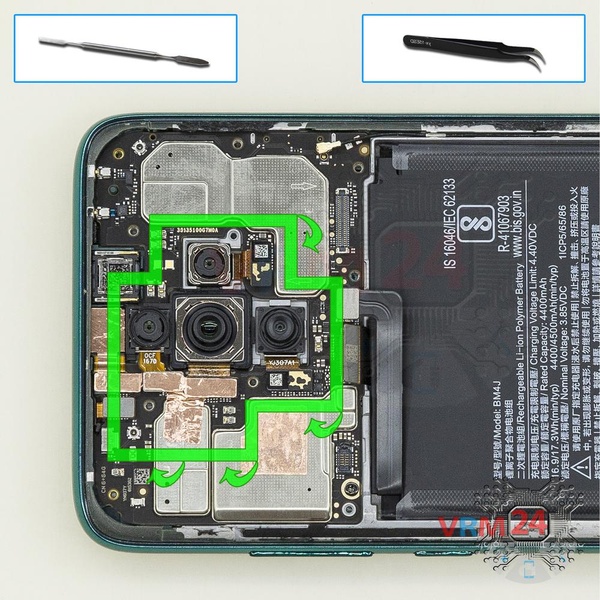

Passo 16. Retirar as câmaras

Levante os conectores e remova as quatro câmeras traseiras.


Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 17/1 Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 17/2

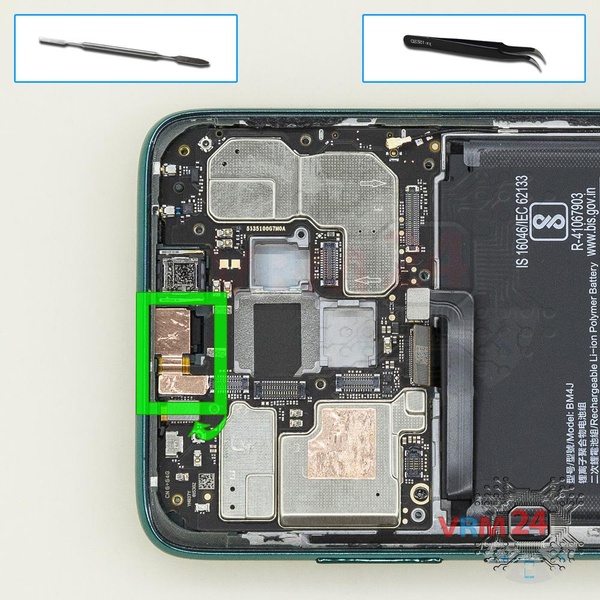

Passo 17. Retirar a câmara frontal

Desconecte o conector na placa-mãe e remova a câmera frontal (selfie).


Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 18/1 Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 18/2

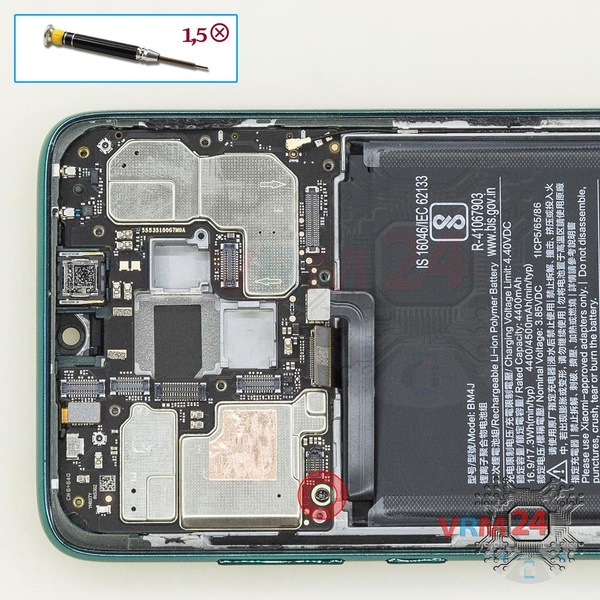

Passo 18. Desaparafusar um parafuso

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaparafuse um parafuso que prende a placa-mãe.


Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 19/1 Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 19/2

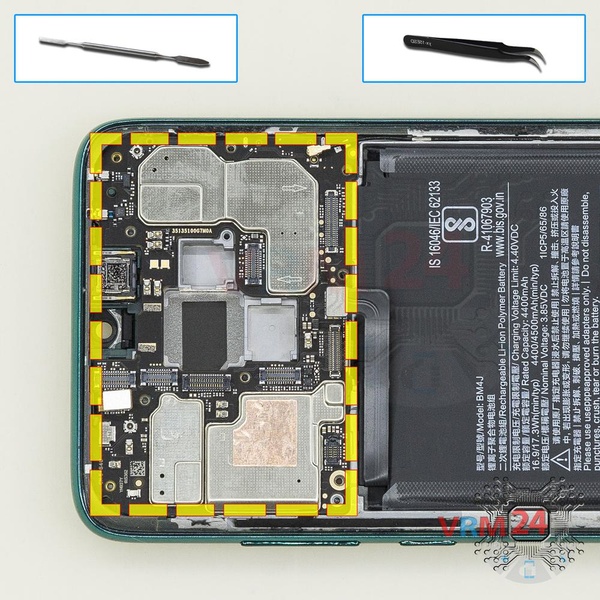

Passo 19. Retirar a placa-mãe

Retire com cuidado a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode ser anexada com acessórios como travas ou ganchos, tenha cuidado.

⚠️️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.


Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 20/1 Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 20/2 Como desmontar Xiaomi Redmi Note 8 Pro por si mesmo, Passo 20/3

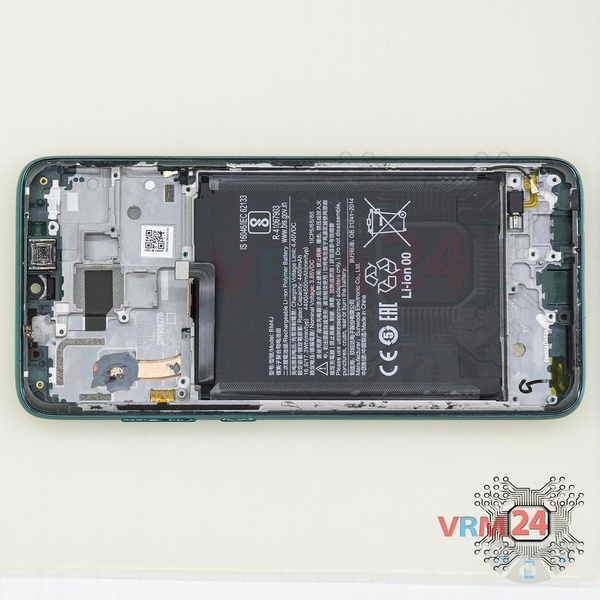

Passo 20. Na moldura de ecrã permaneceu

ℹ️️ No quadro da tela permaneceram: o alto-falante do fone de ouvido, bateria, cabo coaxial e motor de vibração.

Instruções detalhadas de desmontagem do Xiaomi Redmi Note 8 Pro no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem médio complexidade e demora cerca de minutos no tempo. O nosso manual é adequado para todos os modelos Xiaomi Redmi Note 8 Pro — Xiaomi Redmi Note 8 Pro M1906G7E lançado para mercados em diferentes países.
