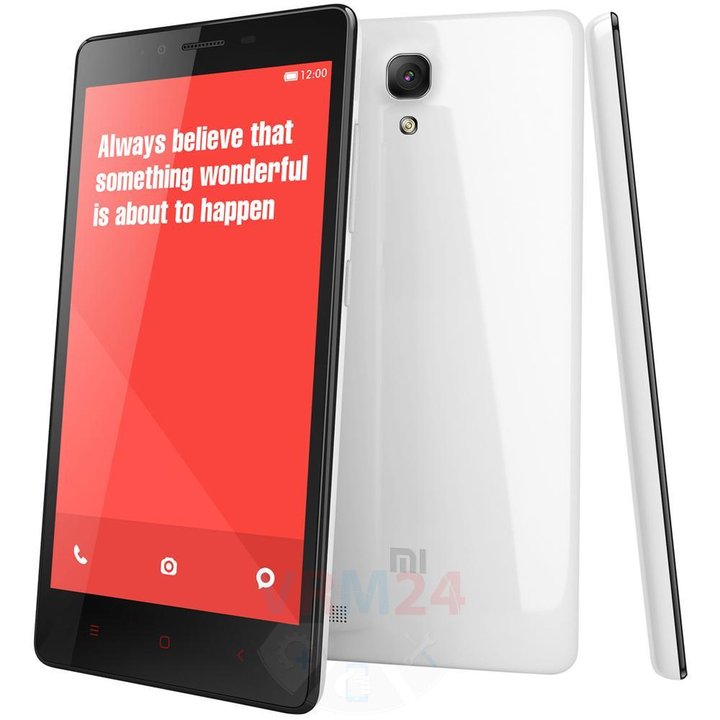

Desmontagem/Reparar do dispositivo móvel Xiaomi RedMi Note com a descrição de cada passo e o conjunto de ferramentas necessárias.

Usando uma espátula ou um palito de plástico, cuidadosamente, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, o invólucro pode ser adulterado ou danificado.

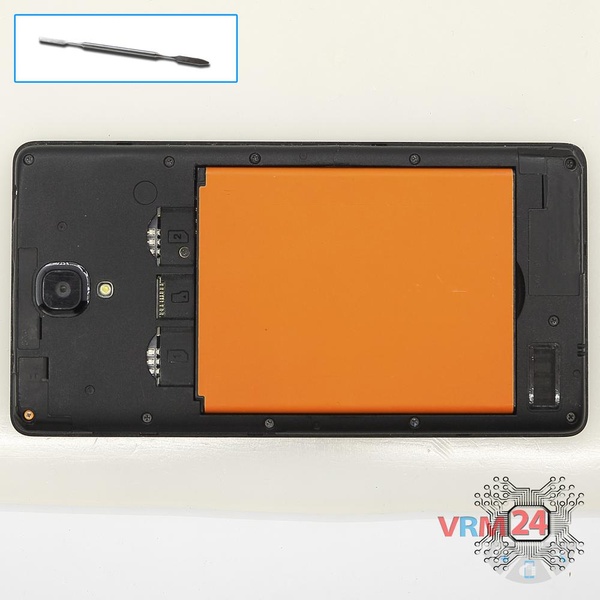

Há um entalhe na extremidade da bateria na tampa do meio. Prenda a bateria neste ponto, levante-a e remova a bateria.

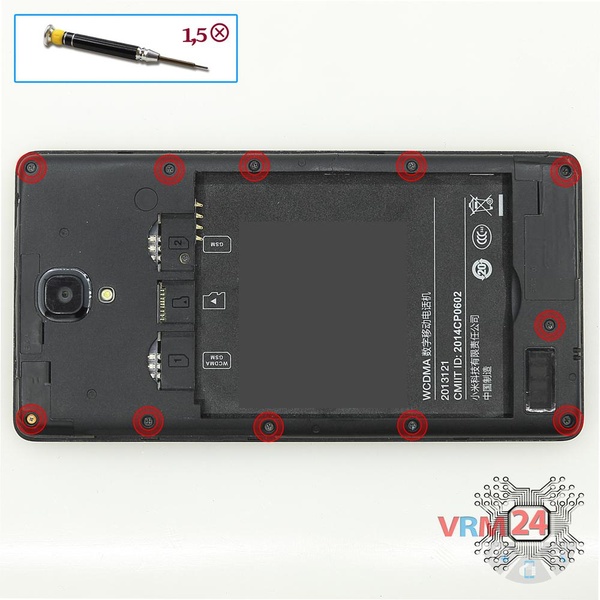

Usando uma chave de fenda (Philips 1,5 mm PH #000), desparafuse os onze parafusos.

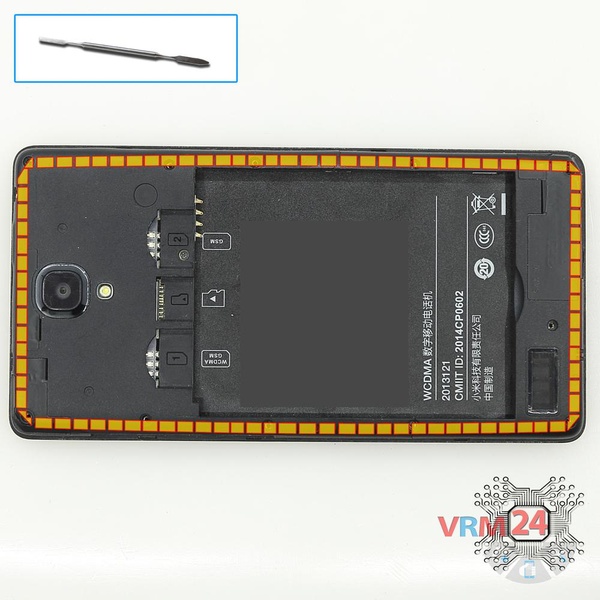

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda, solte os clipes e remova a tampa do meio com um alto-falante e pads e faixas de antena. A tampa do meio protege a placa de circuito impresso (PCB).

Tente levantar a tampa pelas bordas e não empurre nada muito para dentro, para não quebrar acidentalmente ou causar curto-circuito em qualquer coisa na placa de circuito.

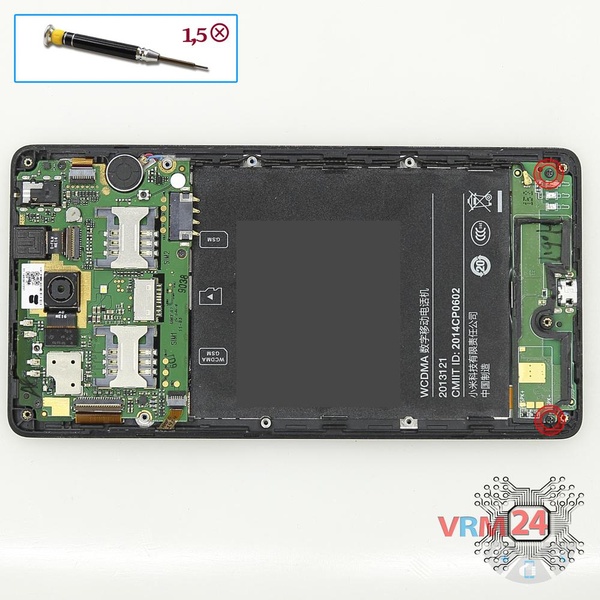

Usando uma chave de fenda (Philips 1,5 mm PH #000), desparafuse os dois parafusos que prendem a subplaca.

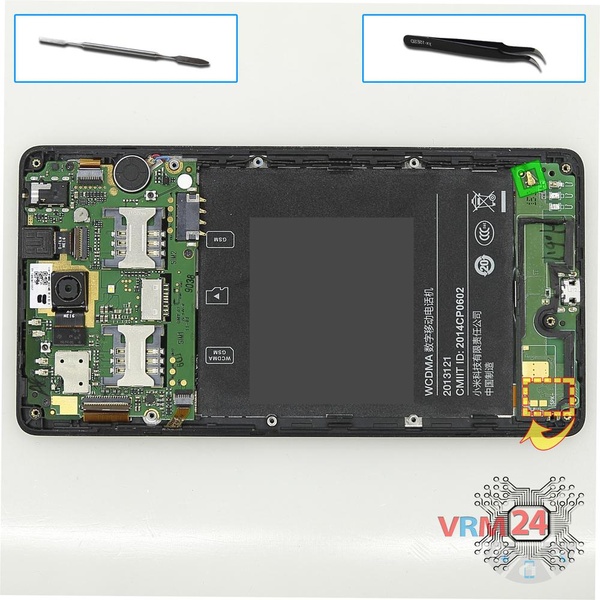

Erga o conector do cabo coaxial, vire a placa secundária, desconecte o conector do cabo interno da placa por dentro e remova a placa secundária.

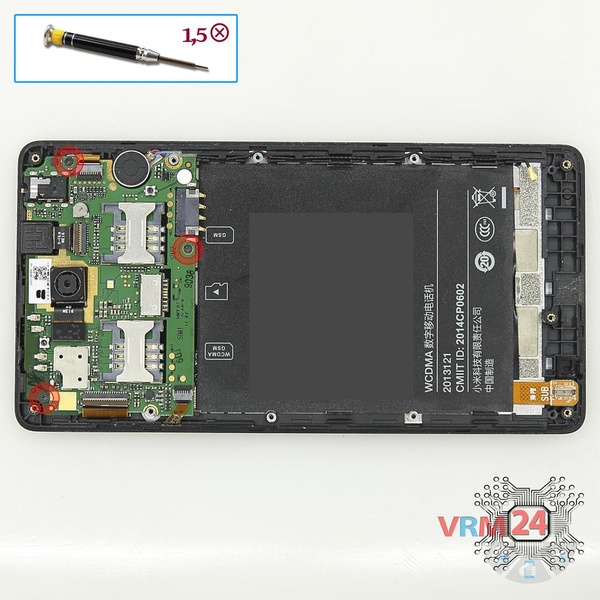

Usando uma chave de fenda (Philips 1,5 mm PH #000), desparafuse os três parafusos que prendem a placa-mãe.

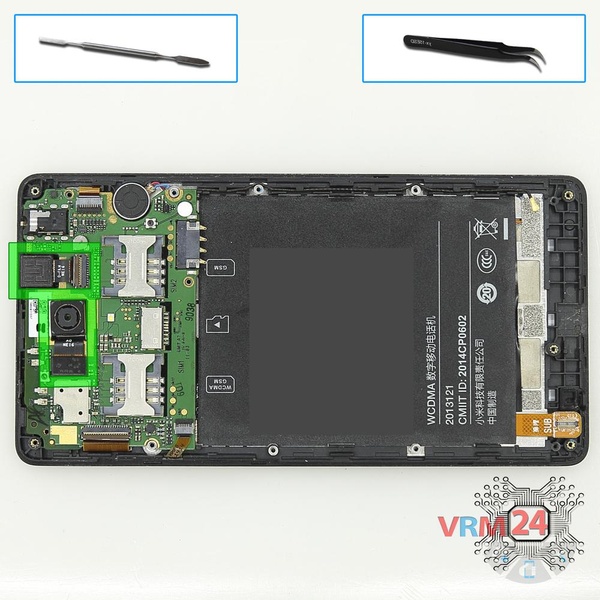

Desconecte os conectores da placa-mãe e remova as câmeras principal e frontal (selfie).

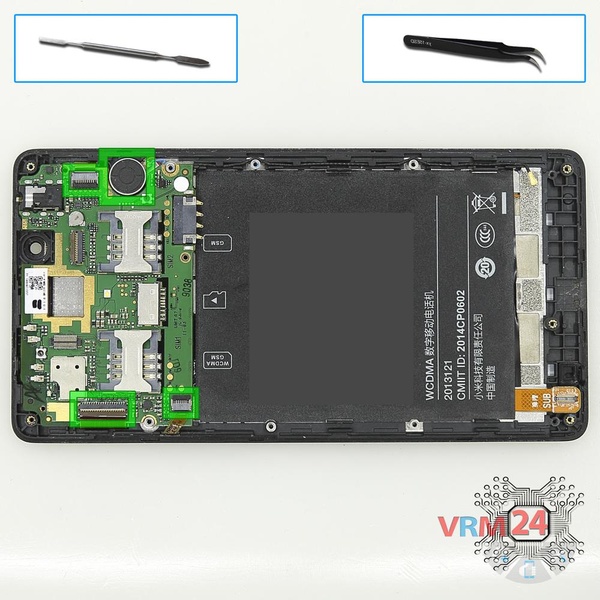

Erga os conectores do cabo dos botões laterais, cabo da tela, cabo da tela sensível ao toque e não se esqueça de descolar o corpo do motor vibratório.

⚠️️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

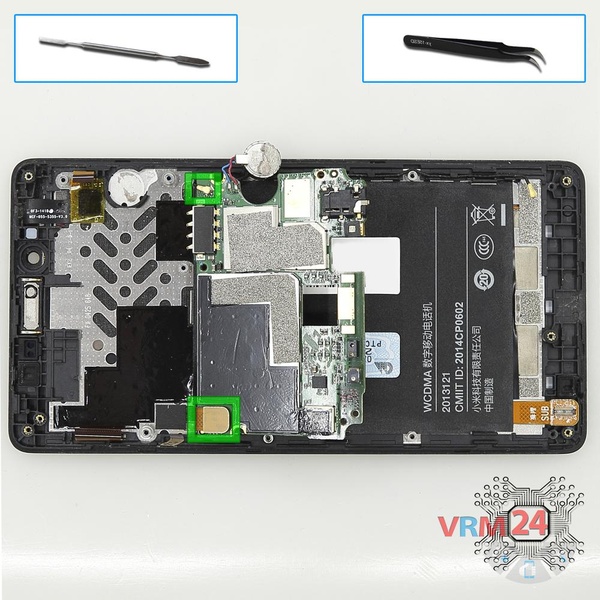

Vire a placa-mãe. Desconecte os conectores do cabo coaxial e do cabo entre placas e remova a placa-mãe.

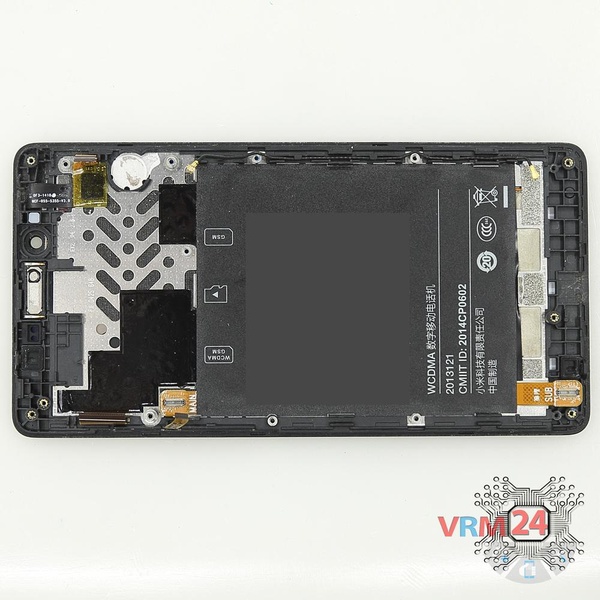

ℹ️️ No quadro de exibição permaneceu: o alto-falante do fone de ouvido, cabo coaxial.
