Desmontagem/Reparar do dispositivo móvel ZTE Blade A3 (ZTE Blade A3 A0616) com a descrição de cada passo e o conjunto de ferramentas necessárias.

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.

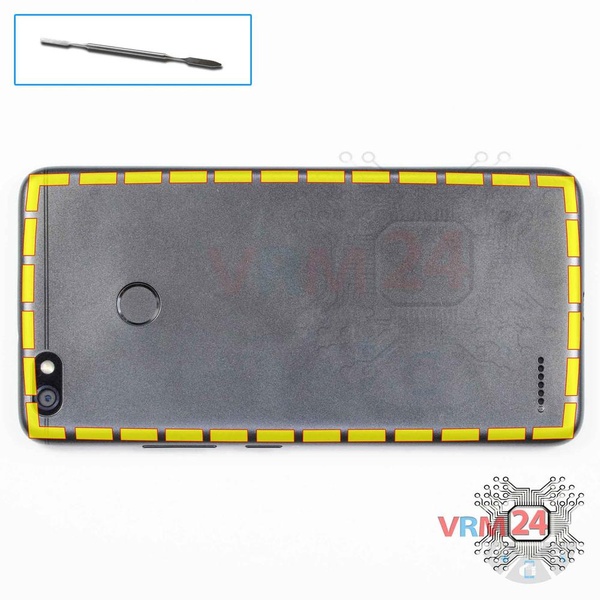

Usando um perfurador ou uma picareta de plástico, com cuidado, ao redor da borda, destaque os clipes da tampa traseira e remova-os. Não insira a ferramenta profundamente nem a dobre.

Caso contrário, a caixa pode ser adulterada ou danificada. ⚠️ Tenha cuidado ao abrir a tampa pelo lado dos botões de volume e liga / desliga.

Cabo fino e botões frágeis são fáceis de danificar.

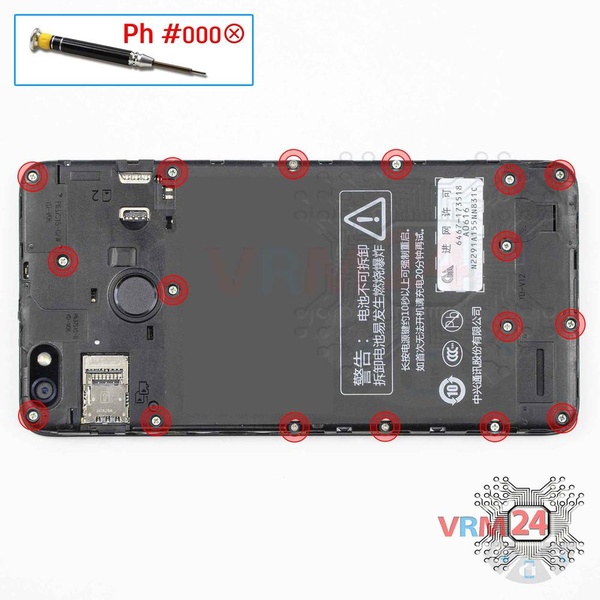

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse os 17 parafusos.

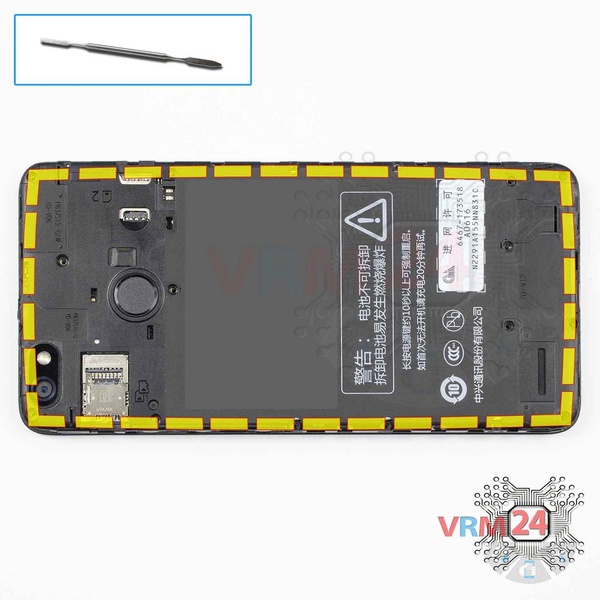

Remova a tampa do meio com antenas e um alto-falante.

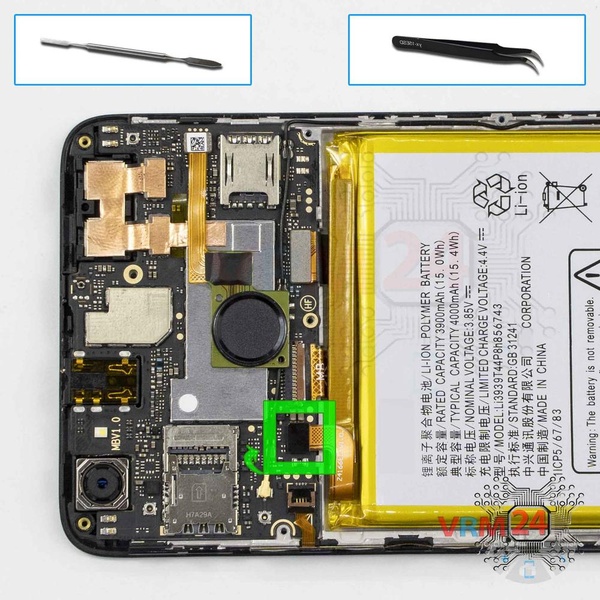

Desconecte o conector da bateria o mais rápido possível.

ℹ️️ O modelo ZTE Blade A3 A0616 tem uma bateria Li3939T44P8h856743 com capacidade de 4000 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.

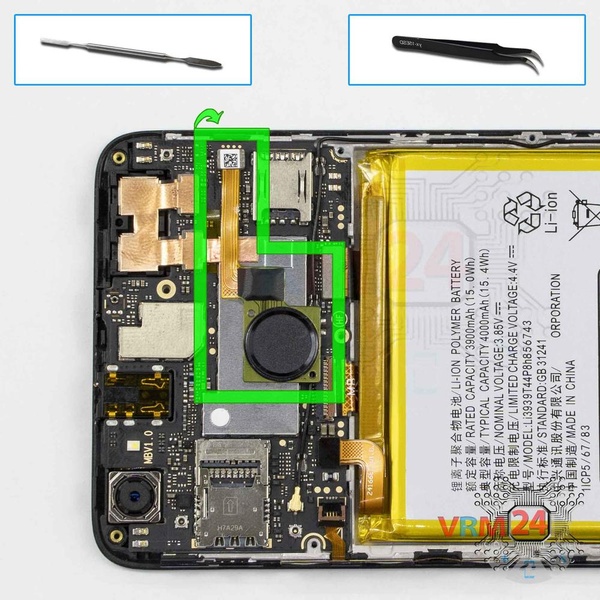

Desconecte o conector e remova o sensor de impressão digital.

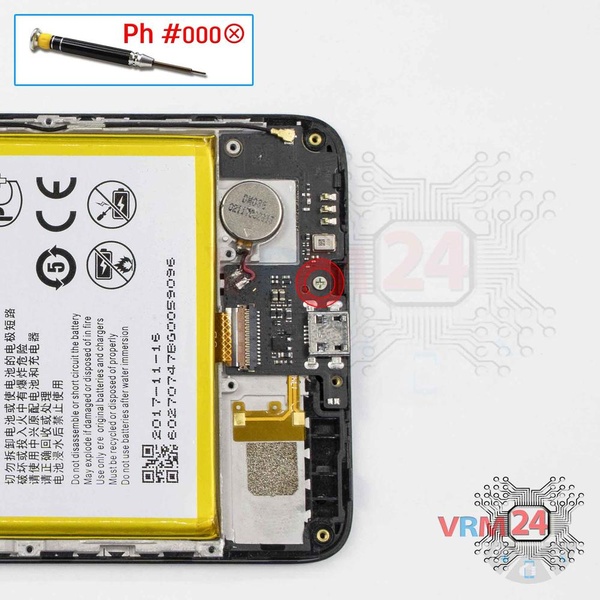

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse um parafuso que prende a sub-placa.

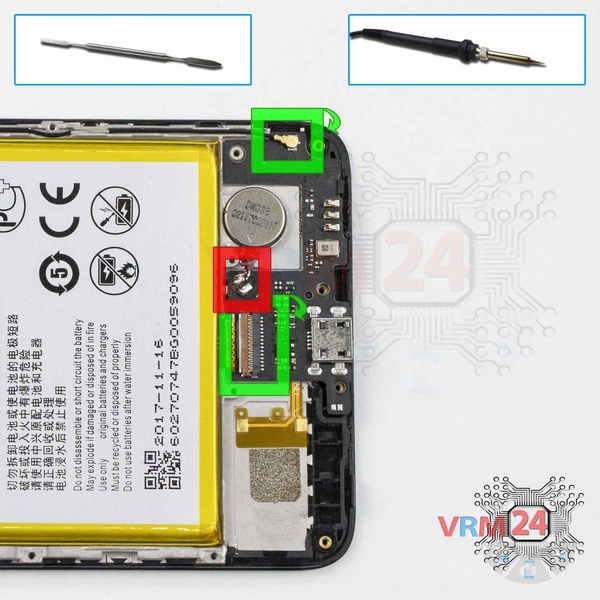

Desconecte o conector do cabo coaxial, cabos da placa-mãe. Retire a solda de dois fios do motor de vibração.

⚠️ Não puxe o cabo ou force-o com uma ferramenta afiada, os conectores são muito fracos e quebram facilmente ou o cabo cai da extremidade (terminal).

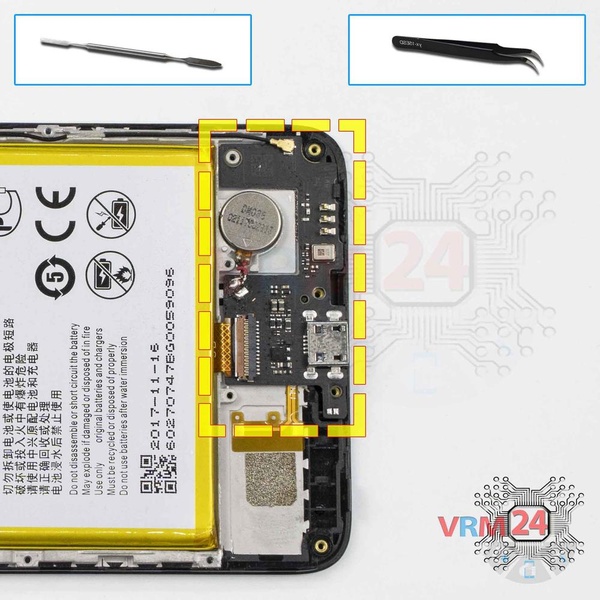

Remova a sub-placa. É colado na moldura com fita metalizada, para facilitar o processo, a placa pode ser um pouco aquecida.

ℹ️️ A placa contém uma porta de carregamento (Micro USB), microfone, contatos de mola para o alto-falante e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta sob a placa ao removê-la. Os componentes internos podem ser danificados.

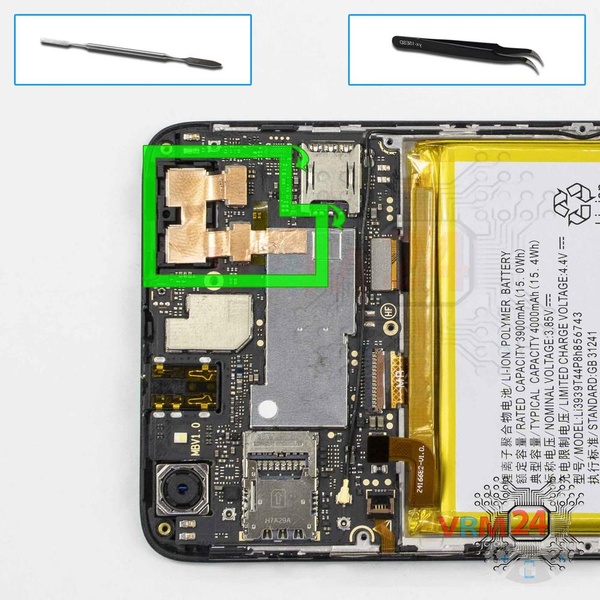

Desconecte os conectores e remova a montagem das duas câmeras frontais.

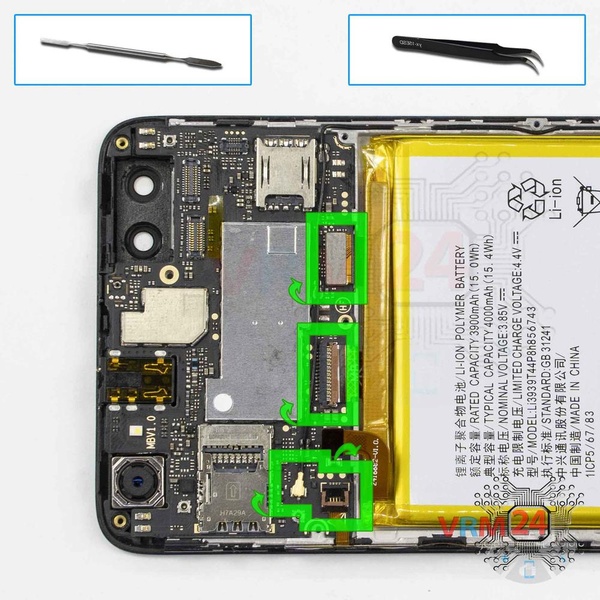

Retire os conectores do cabo dos botões de volume de energia, cabo do módulo de tela, cabo entre placas e cabo coaxial.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

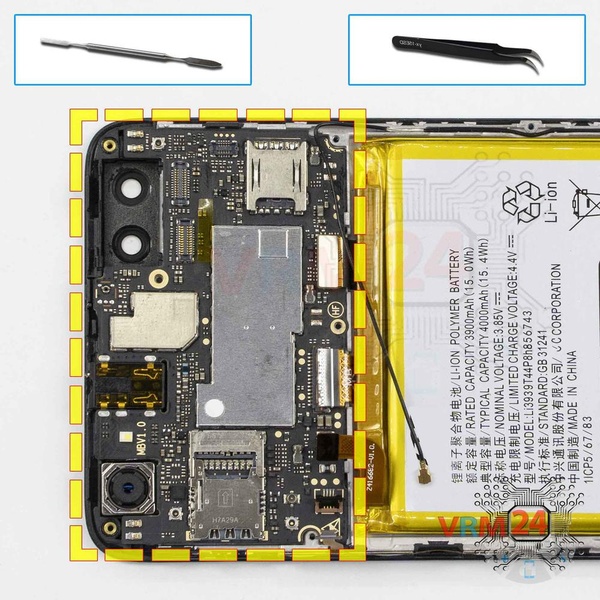

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar o tabuleiro com força. Certifique-se de que nada esteja atrapalhando ou segurando o tabuleiro.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.

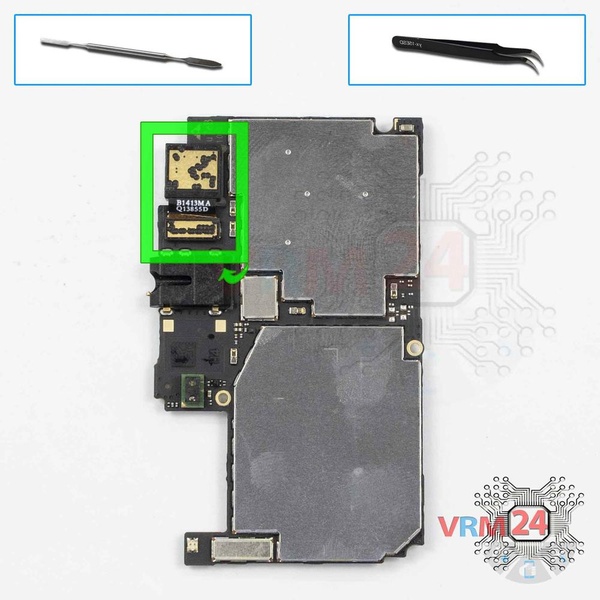

Desconecte os conectores e remova a câmera traseira.
