Desmontagem/Reparar do dispositivo móvel ZTE Blade A520C com a descrição de cada passo e o conjunto de ferramentas necessárias.

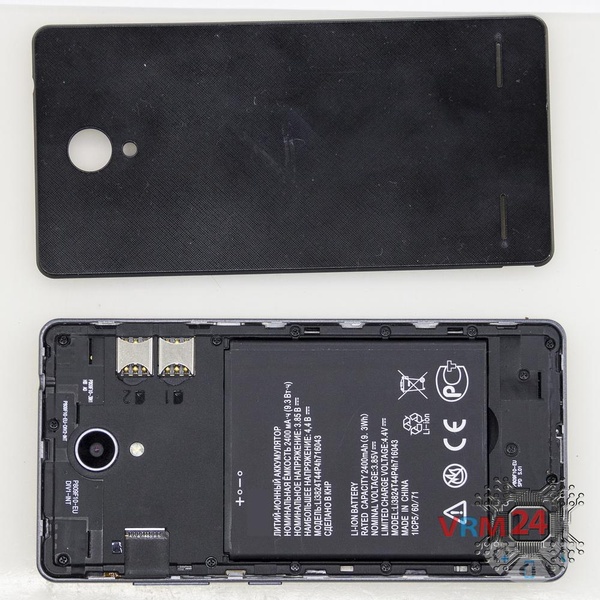

Usando uma espátula ou um palito de plástico, cuidadosamente, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, o invólucro pode ser adulterado ou danificado.

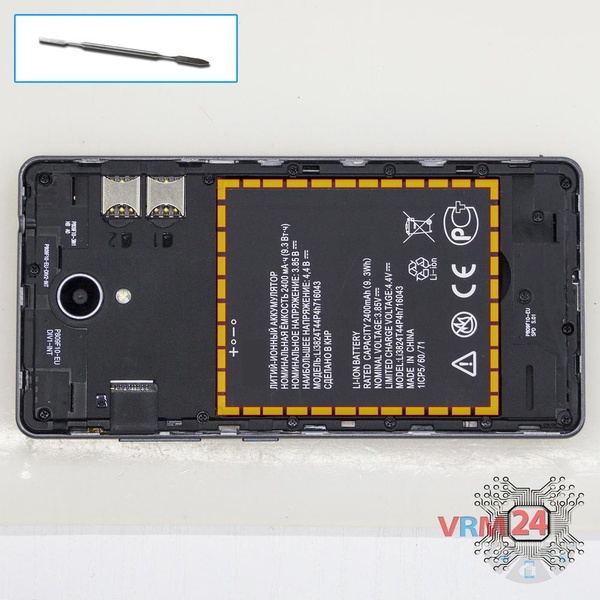

Há um entalhe na extremidade da bateria na tampa do meio. Prenda a bateria neste ponto, levante-a e remova a bateria.

ℹ️ O modelo ZTE Blade A520C possui uma bateria Li3824T44P4h716043 com capacidade de 2400 mAh (também conhecida como bateria recarregável).

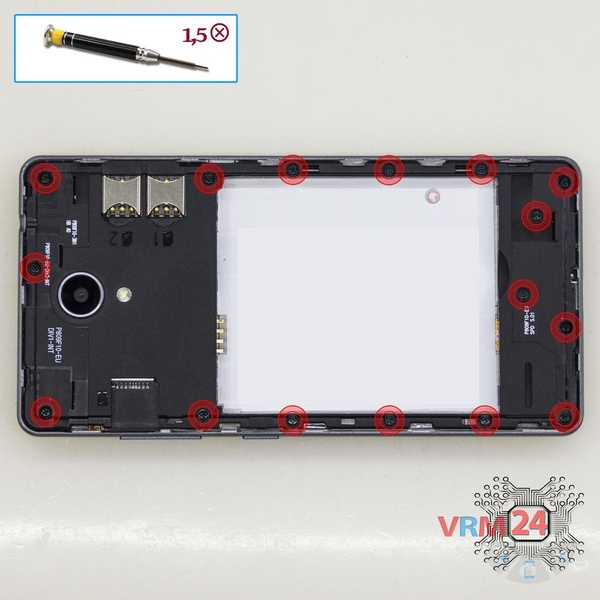

Usando uma chave de fenda (Philips 1,5 mm PH #000), desparafuse 16 parafusos.

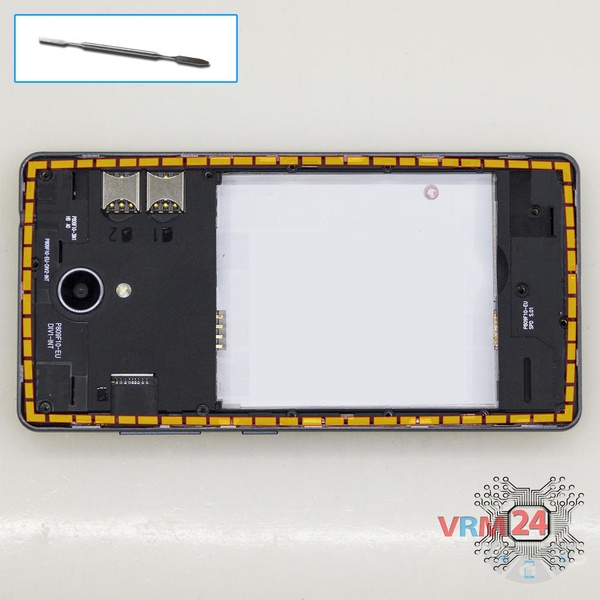

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda, solte os clipes e remova a tampa do meio com um alto-falante e pads e faixas de antena. A tampa do meio protege a placa de circuito impresso (PCB).

Tente levantar a tampa pelas bordas e não empurre nada muito para dentro, para não quebrar acidentalmente ou causar curto-circuito em qualquer coisa na placa de circuito.

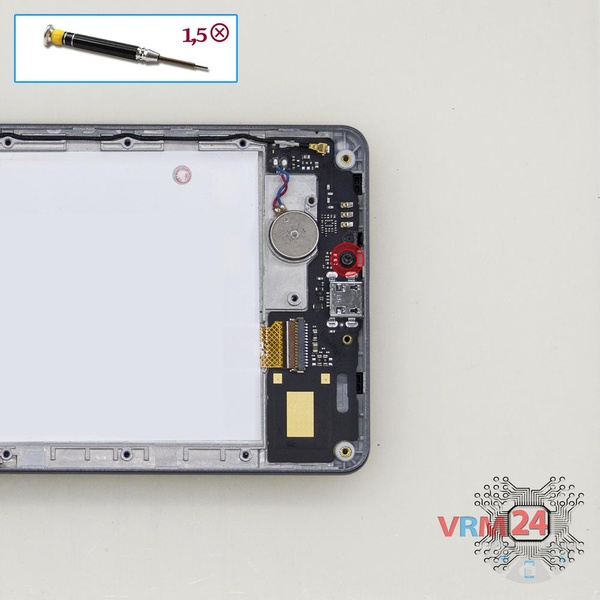

Usando uma chave de fenda (Philips 1,5 mm PH #000), desparafuse um parafuso que prende a placa secundária.

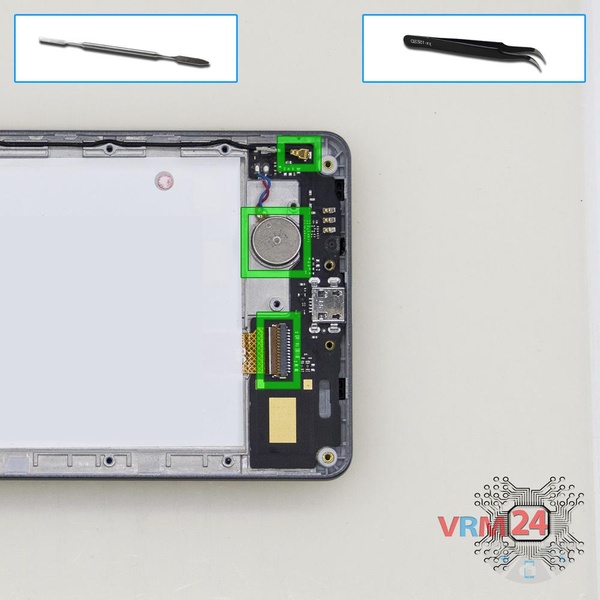

Desconecte o conector do cabo coaxial, conector do cabo entre placas.

Além disso, levantamos a parte inferior e removemos o motor de vibração.

⚠️ Cuidado! O motor de vibração é colado um pouco com adesivo.

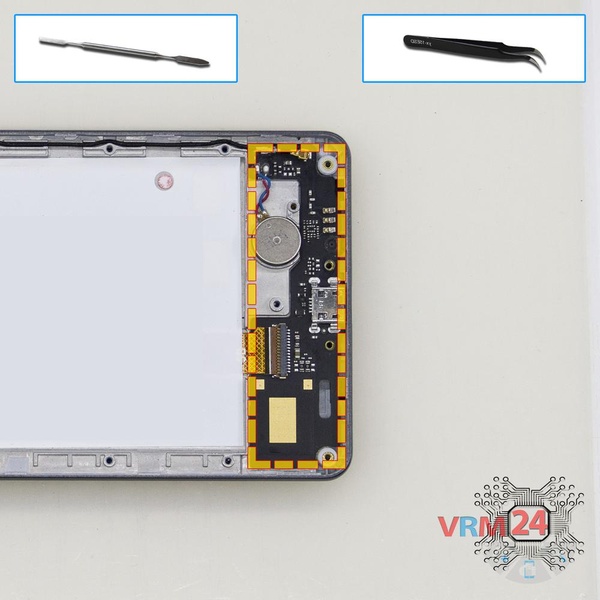

Remova a placa secundária. Pode ser colado na moldura ou preso com acessórios como travas ou ganchos, por isso tome cuidado.

ℹ️ A placa secundária contém uma porta de carregamento (Micro-USB), microfone, motor de vibração, contatos de mola para o alto-falante e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.

Desconecte o conector na placa-mãe e remova a câmera principal.

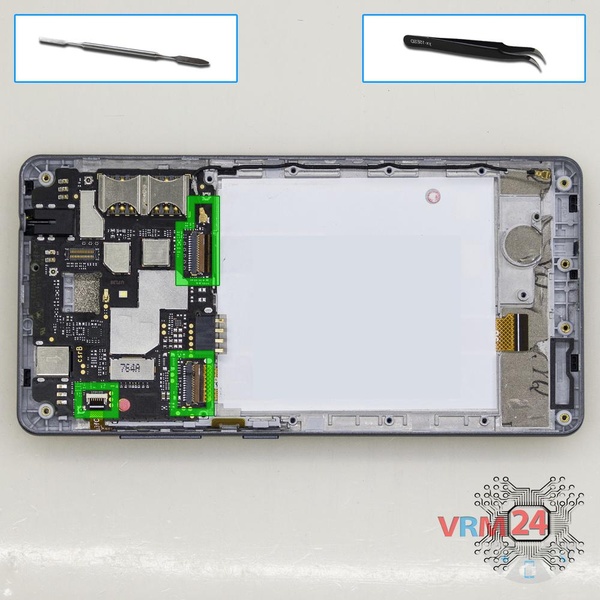

Erga os conectores do cabo dos botões laterais, cabo do módulo de exibição, cabo interno da placa e cabo coaxial.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

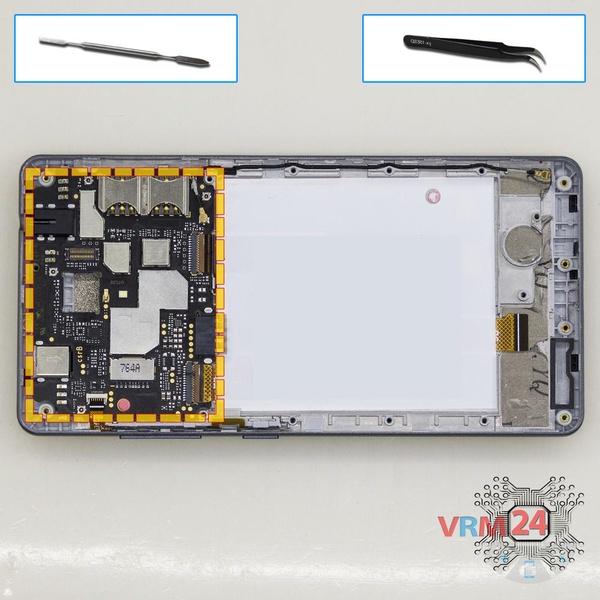

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.

⚠️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

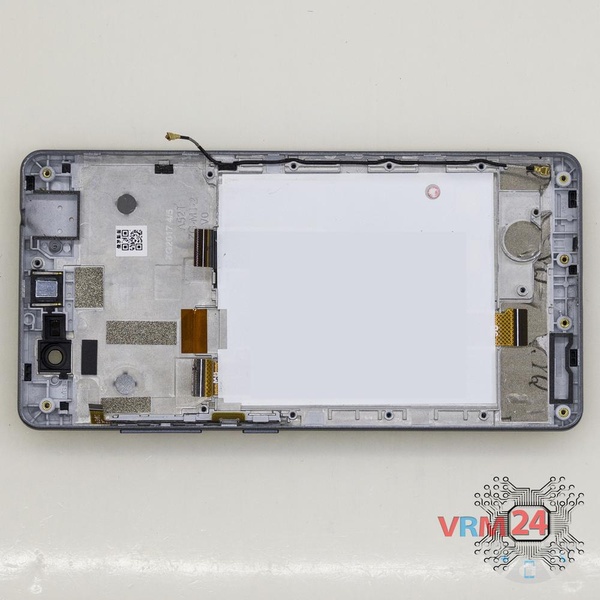

ℹ️ No quadro de exibição permaneceu: o alto-falante do fone de ouvido, cabo coaxial.
