Desmontagem/Reparar do dispositivo móvel ZTE Blade HN com a descrição de cada passo e o conjunto de ferramentas necessárias.

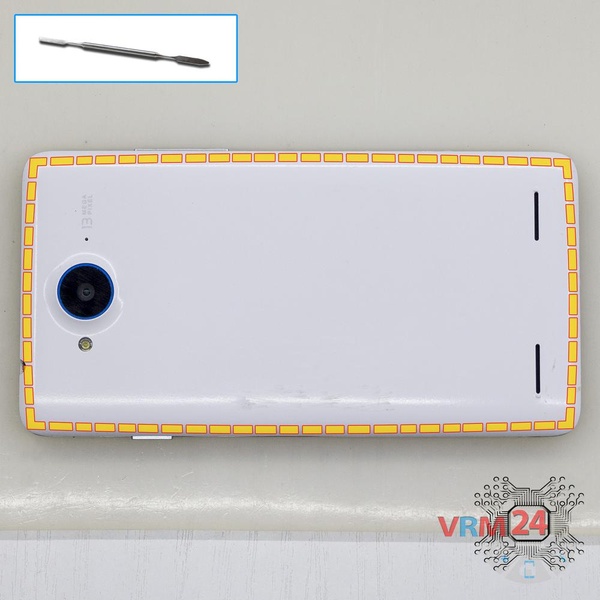

Usando uma espátula ou um palito de plástico, com cuidado, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, a caixa pode ser adulterada ou danificada.

⚠️ Tenha cuidado ao abrir a tampa do lado dos botões de volume e liga/desliga. Cabo fino e botões frágeis são fáceis de danificar.

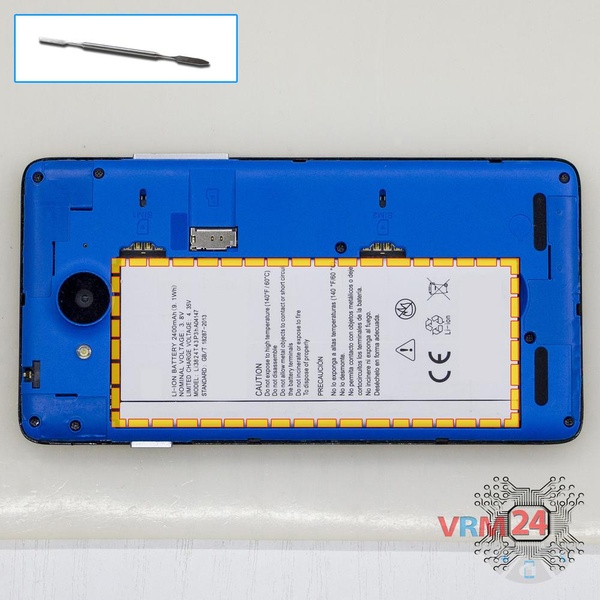

Retire a bateria com cuidado.

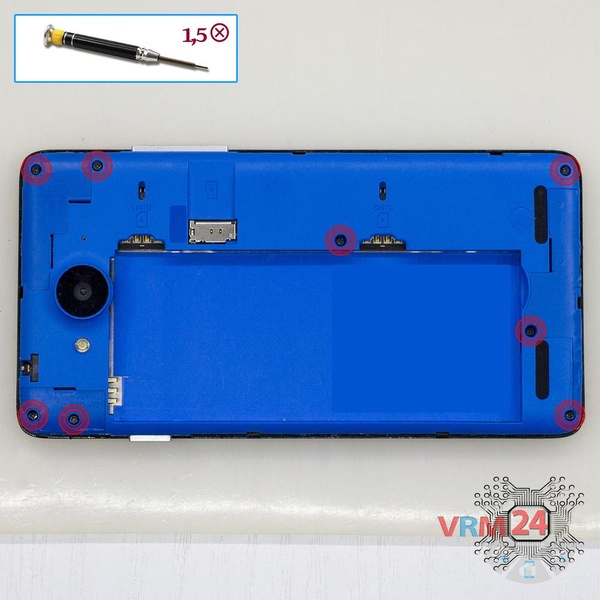

Usando uma chave de fenda (Phillips 1,5 mm PH000), desaperte 8 parafusos.

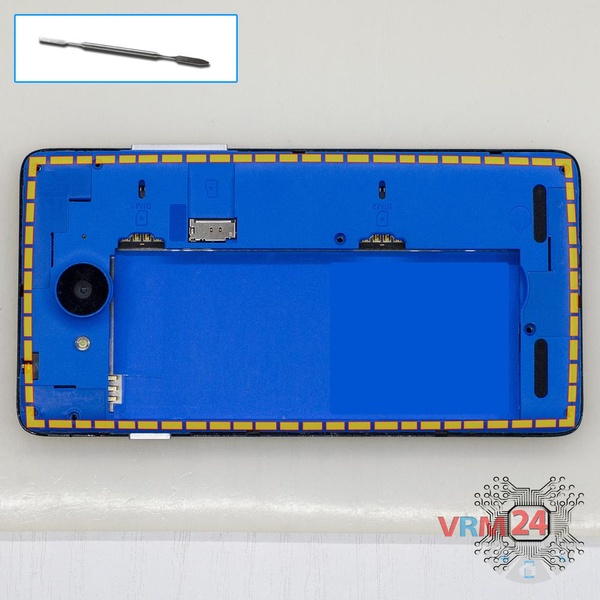

Erguer e remover a moldura do meio.

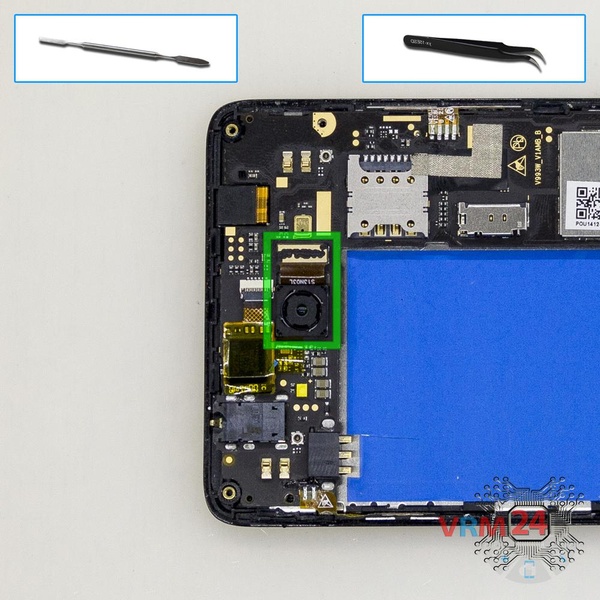

Desconecte o conector na placa-mãe e remova a câmera traseira.

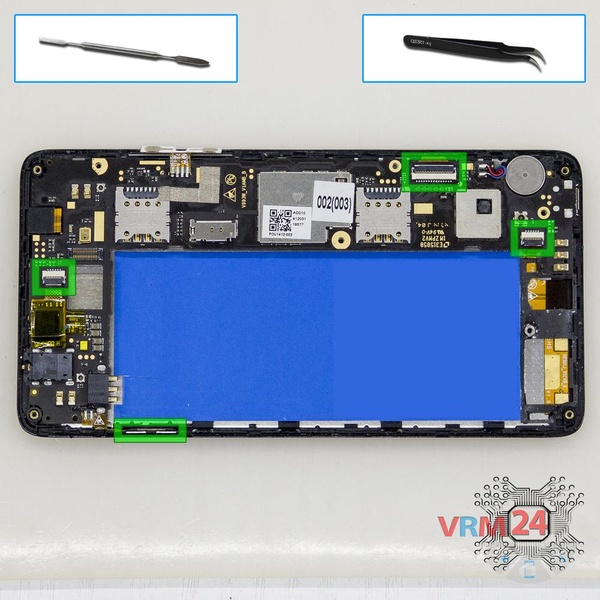

Levante os conectores da tela, da tela sensível ao toque e do cabo sob a tela para os botões de navegação. Além disso, solte o cabo com os botões laterais.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são bem finos e é fácil quebrá-los ou danificar os trilhos de contato internos.

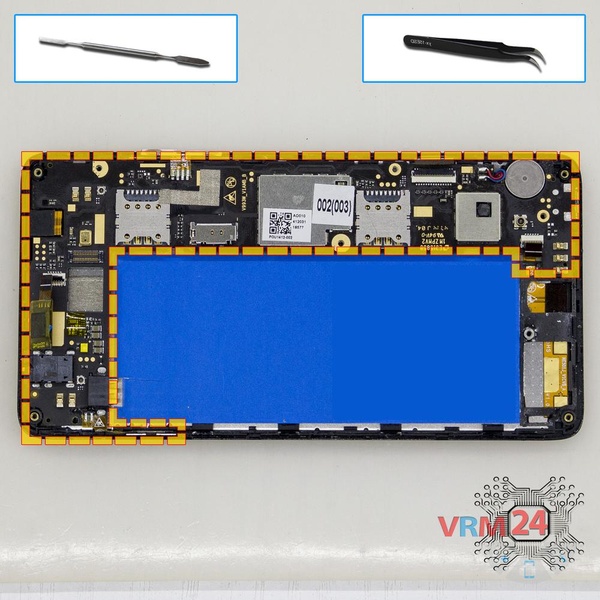

Retire com cuidado a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

ℹ️️ No quadro da tela permaneceu: o alto-falante do fone de ouvido.
