Dificuldade de desmontagem:
Fácil

Ferramentas recomendadas

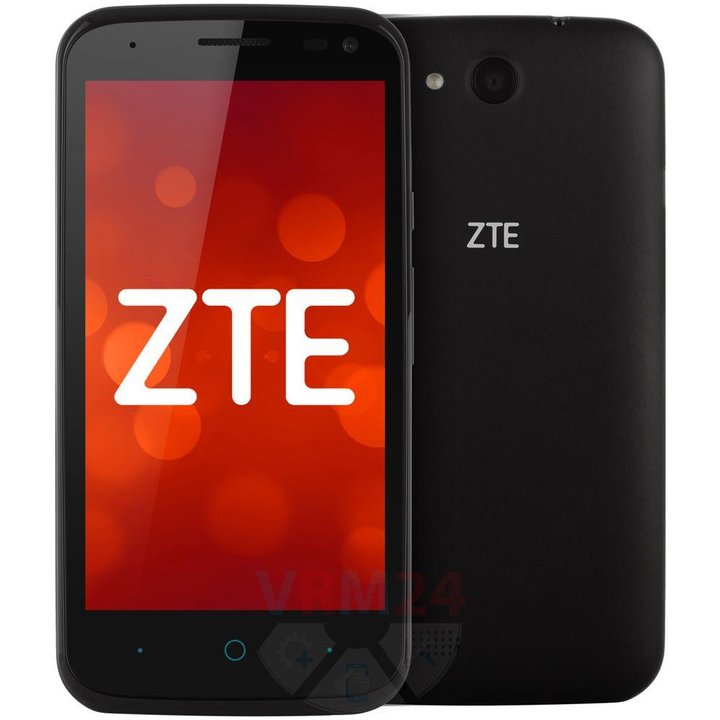

Desmontagem/Reparar do dispositivo móvel ZTE Blade Q Lux 3G (ZTE Blade Q Lux 3G v830) com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar ZTE Blade Q Lux 3G por si mesmo, Passo 1/1 Como desmontar ZTE Blade Q Lux 3G por si mesmo, Passo 1/2

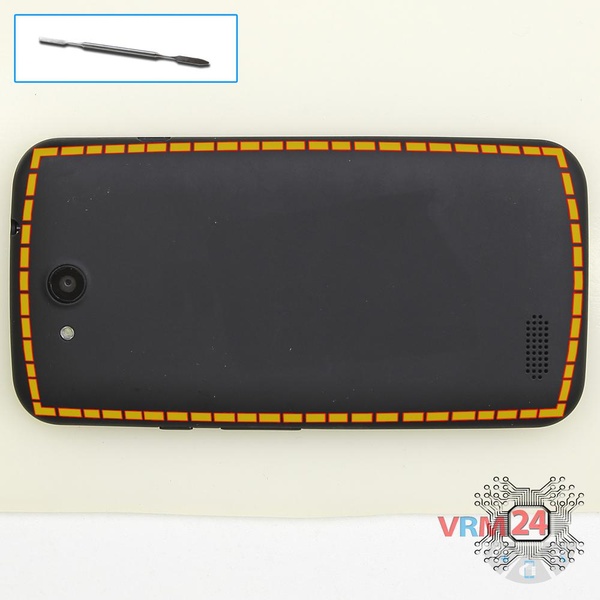

Passo 1. Abrir a tampa traseira

Usando uma espátula ou um palito de plástico, cuidadosamente, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, o invólucro pode ser adulterado ou danificado.

⚠️️ Cuidado ao abrir a tampa pela lateral dos botões de volume e power. Cabos finos e botões frágeis são fáceis de danificar.


Como desmontar ZTE Blade Q Lux 3G por si mesmo, Passo 2/1 Como desmontar ZTE Blade Q Lux 3G por si mesmo, Passo 2/2

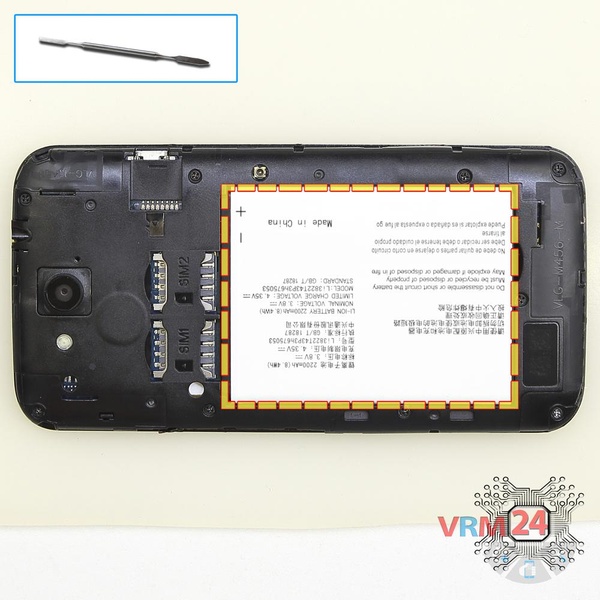

Passo 2. Retirar a bateria

Há um entalhe na extremidade da bateria na tampa do meio. Prenda a bateria neste ponto, levante-a e remova a bateria.


Como desmontar ZTE Blade Q Lux 3G por si mesmo, Passo 3/1 Como desmontar ZTE Blade Q Lux 3G por si mesmo, Passo 3/2

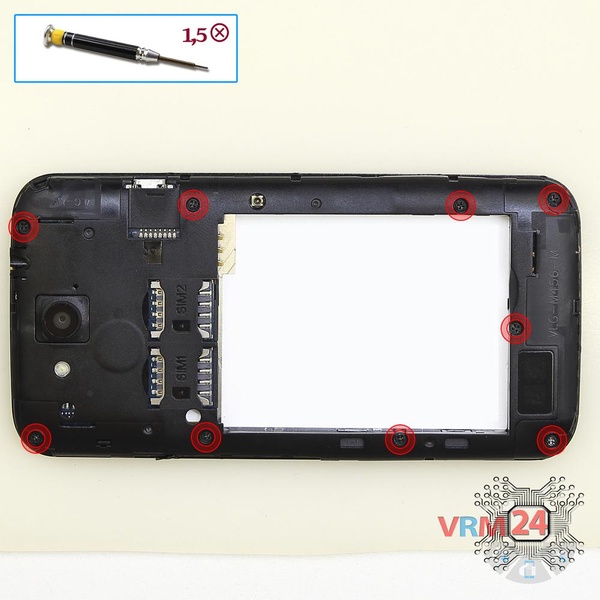

Passo 3. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse os nove parafusos.


Como desmontar ZTE Blade Q Lux 3G por si mesmo, Passo 4/1 Como desmontar ZTE Blade Q Lux 3G por si mesmo, Passo 4/2

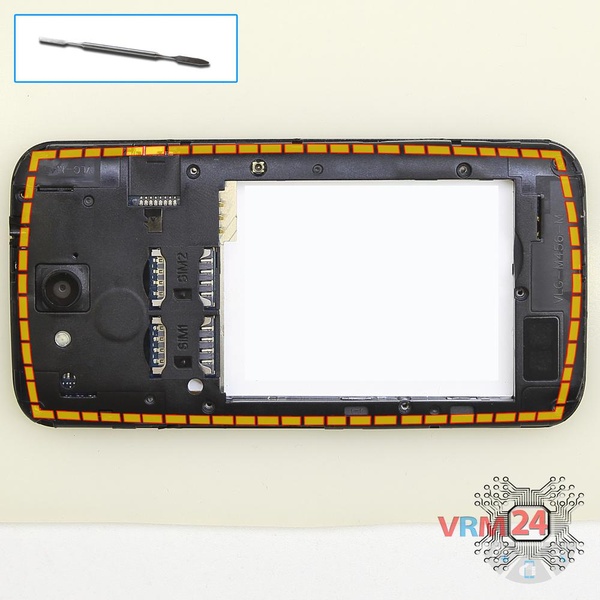

Passo 4. Abrir a tampa do meio

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda, solte os clipes e remova a tampa do meio com almofadas de antena e trilhas. A tampa do meio protege a placa de circuito impresso (PCB).

Tente levantar a tampa pelas bordas e não empurre nada muito para dentro, para não quebrar acidentalmente ou causar curto-circuito em qualquer coisa na placa de circuito.


Como desmontar ZTE Blade Q Lux 3G por si mesmo, Passo 5/1 Como desmontar ZTE Blade Q Lux 3G por si mesmo, Passo 5/2 Como desmontar ZTE Blade Q Lux 3G por si mesmo, Passo 5/3 Como desmontar ZTE Blade Q Lux 3G por si mesmo, Passo 5/4 Como desmontar ZTE Blade Q Lux 3G por si mesmo, Passo 5/5 Como desmontar ZTE Blade Q Lux 3G por si mesmo, Passo 5/6 Como desmontar ZTE Blade Q Lux 3G por si mesmo, Passo 5/7

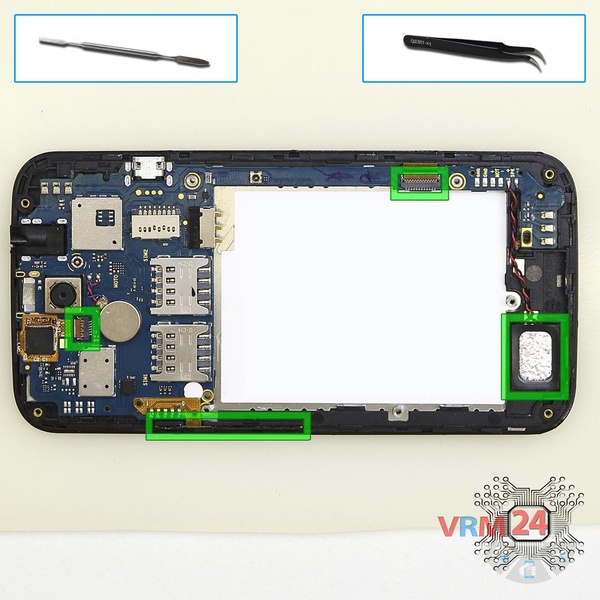

Passo 5. Desconectar os conectores

Desconecte os conectores da tela e da tela sensível ao toque.

Além disso, descolamos os botões laterais e levantamos o corpo do motor vibratório.


Como desmontar ZTE Blade Q Lux 3G por si mesmo, Passo 6/1 Como desmontar ZTE Blade Q Lux 3G por si mesmo, Passo 6/2

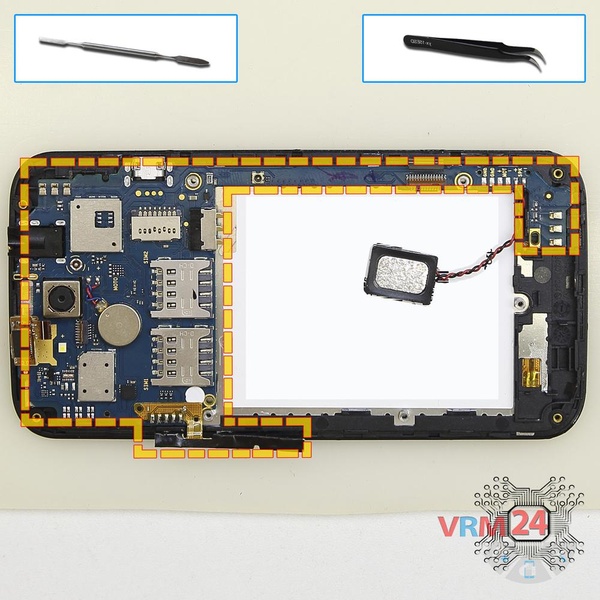

Passo 6. Retirar a placa-mãe

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.

⚠️️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.


Como desmontar ZTE Blade Q Lux 3G por si mesmo, Passo 7/1 Como desmontar ZTE Blade Q Lux 3G por si mesmo, Passo 7/2 Como desmontar ZTE Blade Q Lux 3G por si mesmo, Passo 7/3

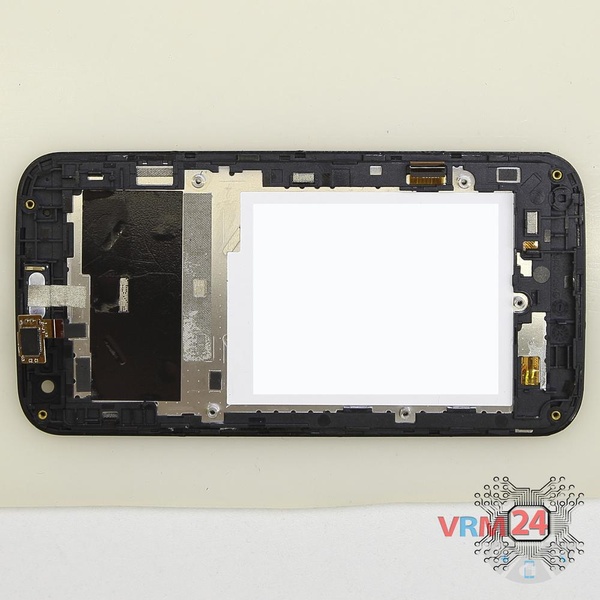

Passo 7. Na moldura de ecrã permaneceu

ℹ️️ No quadro da tela permaneceu: o alto-falante do fone de ouvido.

Instruções detalhadas de desmontagem do ZTE Blade Q Lux 3G no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem fácil complexidade e demora cerca de minutos no tempo. O nosso manual é adequado para todos os modelos ZTE Blade Q Lux 3G — ZTE Blade Q Lux 3G v830 lançado para mercados em diferentes países.
