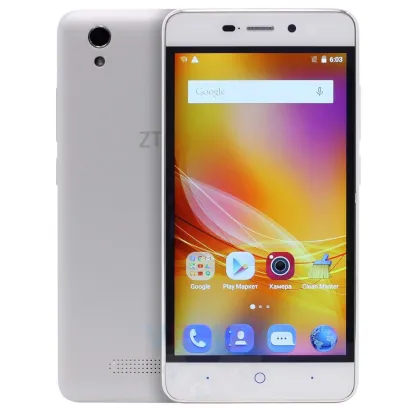

Desmontagem/Reparar do dispositivo móvel ZTE Blade X3 A452 (ZTE Blade X3 A452) com a descrição de cada passo e o conjunto de ferramentas necessárias.

Usando uma espátula ou um palito de plástico, cuidadosamente, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, o invólucro pode ser adulterado ou danificado.

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse 16 parafusos.

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda, solte os clipes e remova a tampa do meio com um alto-falante e pads e faixas de antena. A tampa do meio protege a placa de circuito impresso (PCB).

Tente levantar a tampa pelas bordas e não empurre nada muito para dentro, para não quebrar acidentalmente ou causar curto-circuito em qualquer coisa na placa de circuito.

Faça força na parte inferior e remova o alto-falante.

⚠️ Cuidado! O alto-falante está um pouco colado com adesivo.

⚠️ Se forçarmos o alto-falante no meio, podemos quebrá-lo ao meio.

Desligue o conector da bateria o mais rápido possível. É melhor usar uma ferramenta não metálica ou de plástico para evitar danos.

ℹ️ O modelo ZTE Blade X3 A452 possui uma bateria E169-515978 com capacidade de 4000 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Com extremo cuidado, remova a bateria, pois ela é colada por dentro pelo fabricante.

Desconecte o conector do cabo coaxial, conector do cabo interno da placa-mãe.

Descole o cabo interno da placa e remova a subplaca. Pode ser colado na moldura ou preso com acessórios como travas ou ganchos, por isso tome cuidado.

ℹ️ A placa secundária contém uma porta de carregamento (Micro-USB), microfone, motor de vibração, contatos de mola para o alto-falante e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.

Erga o conector do cabo dos botões laterais, cabo da tela, cabo da tela sensível ao toque, cabo interno da placa e cabo coaxial.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse um parafuso que prende a placa-mãe.

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.

⚠️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

Desgrude com cuidado os botões laterais e desconecte o cabo coaxial.

Force na parte inferior e remova o alto-falante do fone de ouvido.

⚠️ Cuidado! O alto-falante do fone de ouvido está um pouco colado com adesivo.

⚠️ Se forçarmos o alto-falante no meio, podemos quebrar o alto-falante do fone de ouvido ao meio.

ℹ️ No quadro de exibição permaneceu:
