Dificuldade de desmontagem:
Fácil

Ferramentas recomendadas

Desmontagem/Reparar do dispositivo móvel ZTE Nubia Z11 Max (ZTE Nubia Z11 Max (NX523j)) com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 1/1 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 1/2

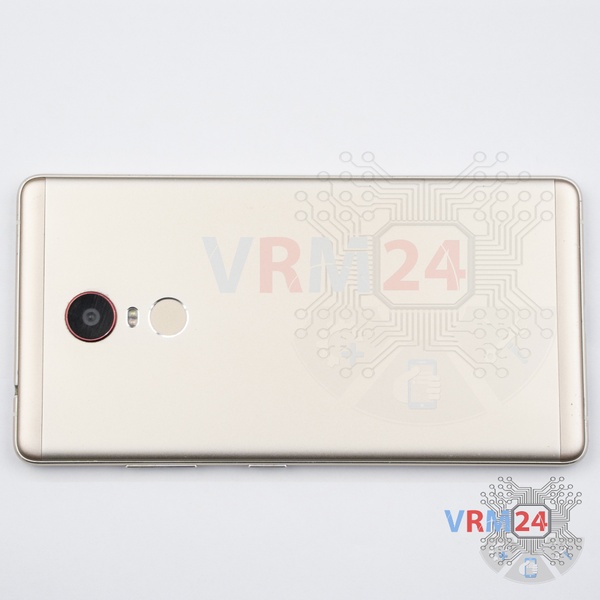

Passo 1. Antes da desmontagem!

⚠️ Antes de desmontar, não se esqueça de desligar o telefone.


Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 2/1 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 2/2 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 2/3 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 2/4

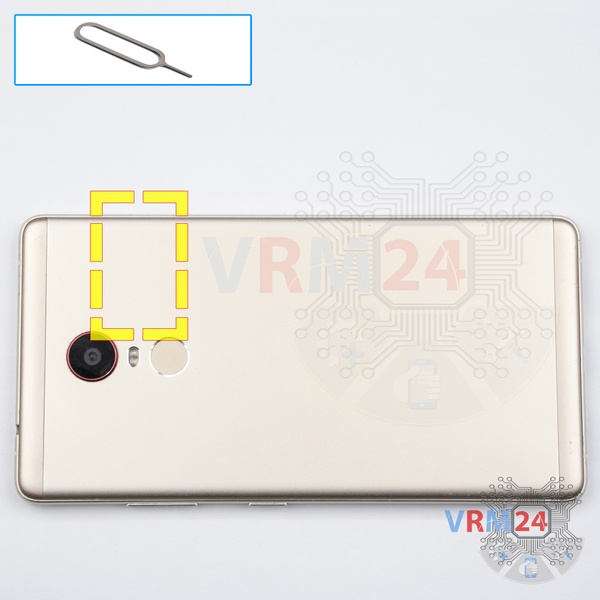

Passo 2. Retire a bandeja

Use a ferramenta de ejeção (também conhecida como agulha) ou clipe de papel. Empurre a ponta no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Isso pode quebrar o mecanismo de ejeção da bandeja.


Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 3/1 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 3/2 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 3/3 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 3/4 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 3/5

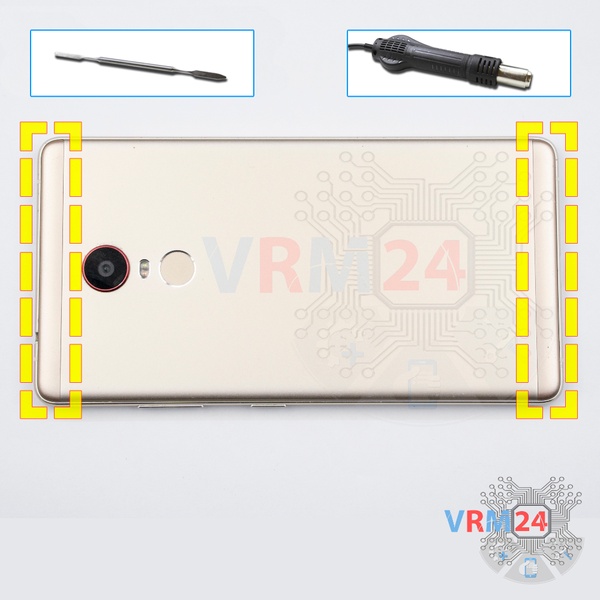

Passo 3. Abrir as tampas

Remova com cuidado as tampas que escondem os parafusos que prendem a tampa traseira.

⚠️ As tampas são coladas, por isso é melhor aquecê-las ligeiramente.


Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 4/1 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 4/2 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 4/3 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 4/4

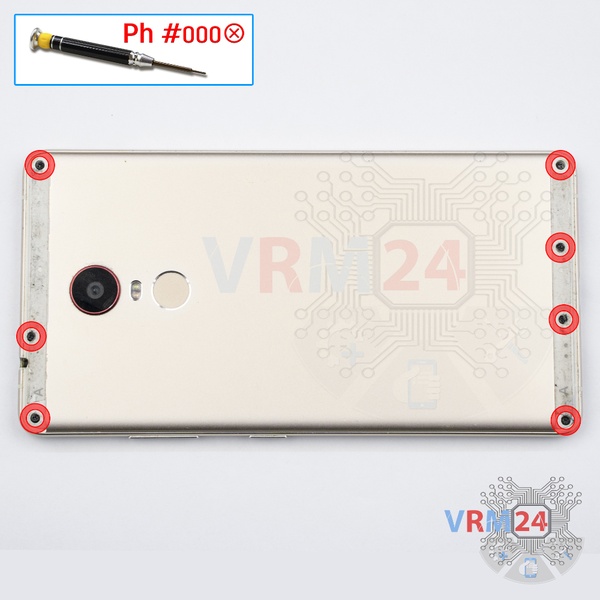

Passo 4. Desaparafusar os parafusos

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse 7 parafusos.


Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 5/1 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 5/2 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 5/3 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 5/4 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 5/5

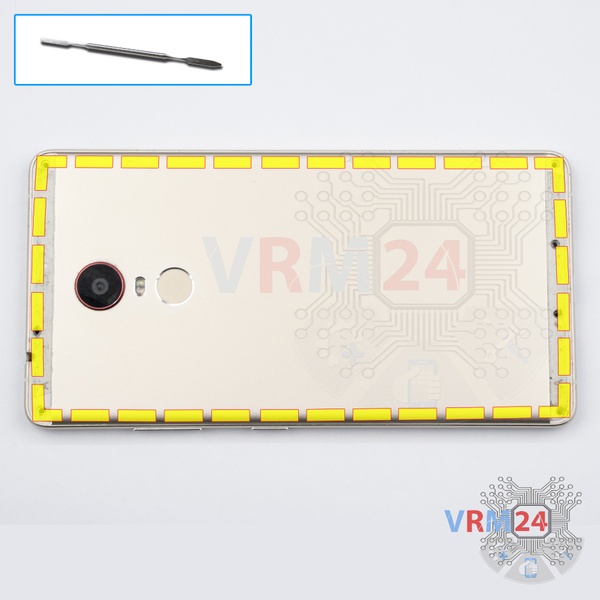

Passo 5. Abrir a tampa traseira

Usando um perfurador ou uma picareta de plástico, com cuidado, ao redor da borda, destaque os clipes da tampa traseira e remova-os. Não insira a ferramenta profundamente nem a dobre. Caso contrário, a caixa pode ser adulterada ou danificada.

⚠️ Tenha cuidado ao abrir a tampa pelo lado dos botões de volume e energia. Cabo fino e botões frágeis são fáceis de danificar.

⚠️ Preste atenção ao cabo do sensor de impressão digital porque o sensor é colado na tampa traseira por dentro.


Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 6/1 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 6/2 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 6/3 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 6/4

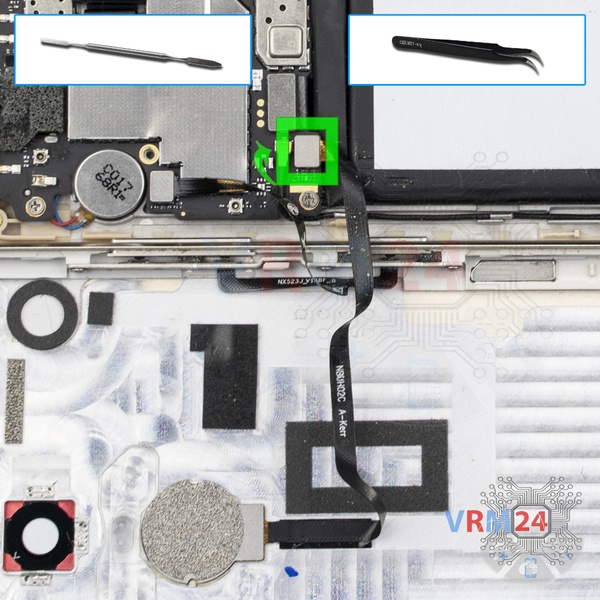

Passo 6. Desligar o conector

Levante o conector do sensor de impressão digital e remova a tampa traseira com um alto-falante.


Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 7/1 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 7/2 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 7/3

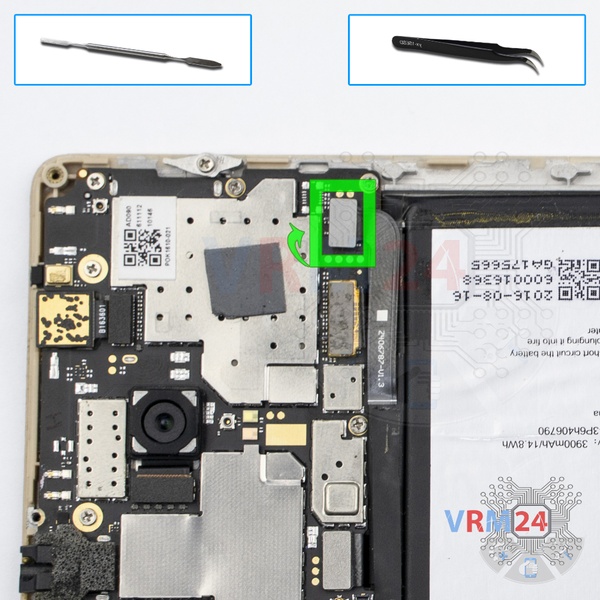

Passo 7. Desligar o conector da bateria

Desconecte o conector da bateria o mais rápido possível.

ℹ️️ O modelo ZTE Nubia Z11 Max (NX523j) tem uma bateria Li3839T43P6h406790 com capacidade de 4000 mAh (também conhecida como bateria recarregável).

⚠️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.

Além disso, tente não usar uma ferramenta de metal para desconectar o conector da bateria recarregável ou faça isso com cuidado.


Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 8/1 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 8/2

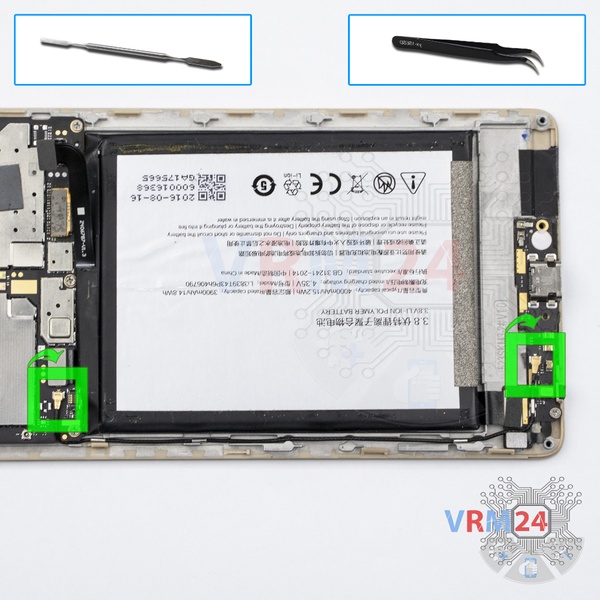

Passo 8. Retirar o cabo coaxial

Retire os conectores e remova o cabo coaxial.


Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 9/1 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 9/2 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 9/3

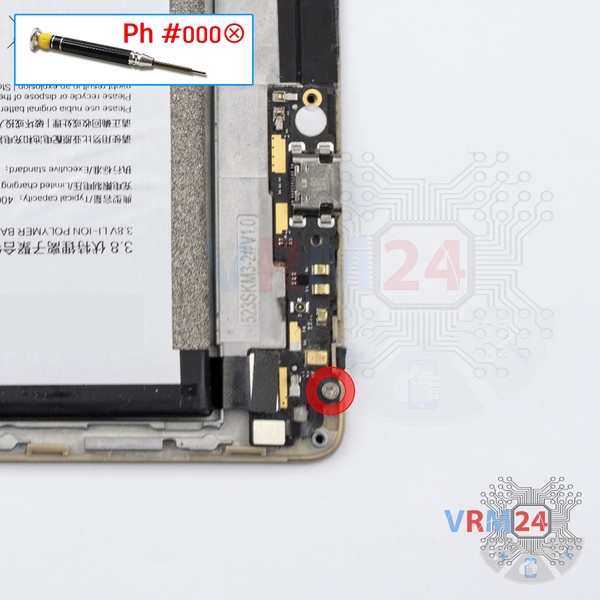

Passo 9. Desaparafusar um parafuso

Usando uma chave de fenda (Phillips 1,5 mm PH000), desparafuse um parafuso.


Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 10/1 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 10/2 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 10/3

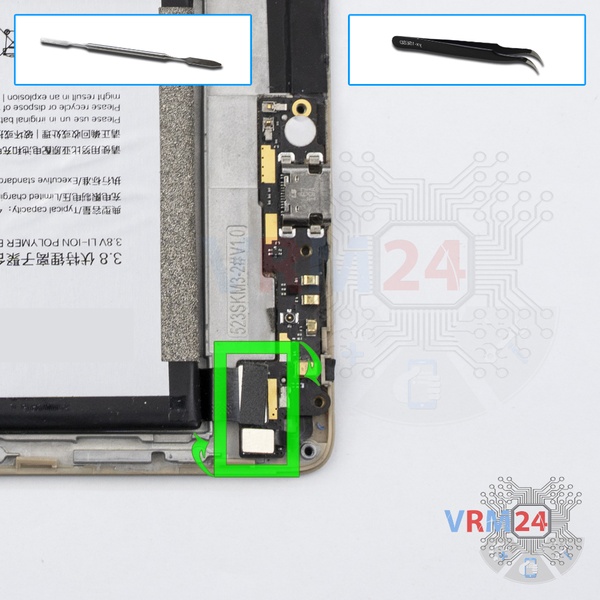

Passo 10. Desconectar os conectores

Desconecte o conector do cabo coaxial e o cabo de subtela entre placas na placa-filha.

⚠️ Não puxe o cabo ou force-o com uma ferramenta afiada, os conectores são muito fracos e quebram facilmente ou o cabo cai da extremidade (terminal).


Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 11/1 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 11/2 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 11/3 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 11/4

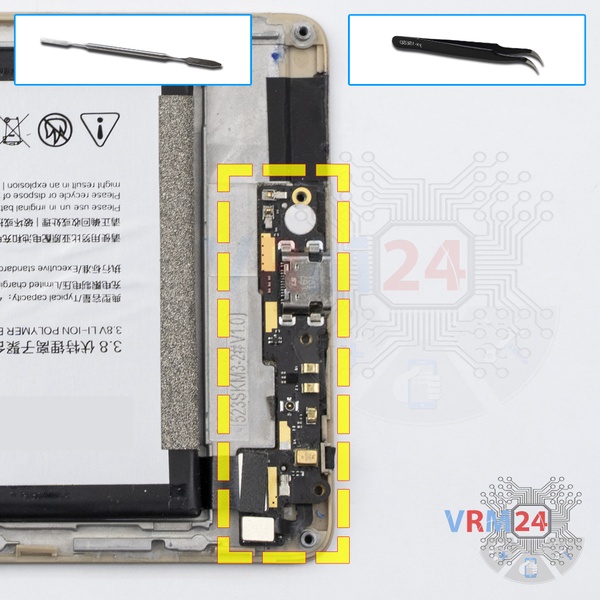

Passo 11. Retirar a placa filha

Remova a sub-placa. É colado na moldura com fita metalizada, para facilitar o processo o sub-cartão pode ser aquecido um pouco.

ℹ️️ A subplaca contém uma porta de carregamento (Micro USB), microfone, contatos de mola para o alto-falante e uma unidade de antena.

⚠️ Não é necessário inserir a ferramenta por baixo ao remover a placa secundária. Os componentes internos podem ser danificados.


Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 12/1 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 12/2

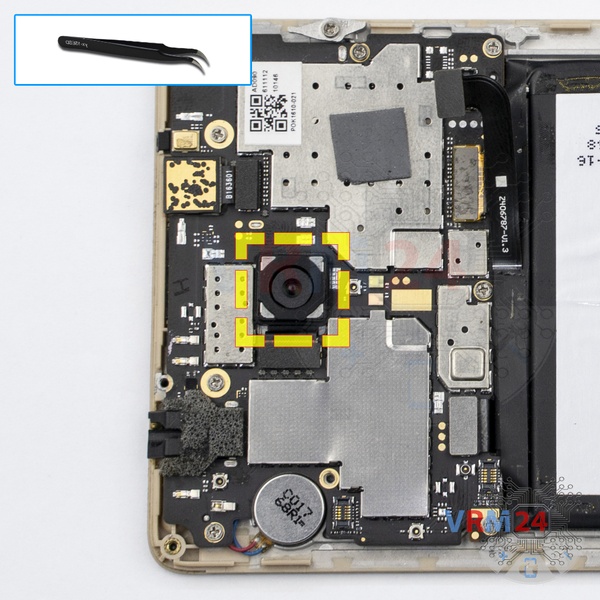

Passo 12. Abrir a tampa

Remova com cuidado a estrutura que prende a câmera traseira.


Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 13/1 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 13/2 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 13/3 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 13/4 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 13/5 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 13/6 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 13/7

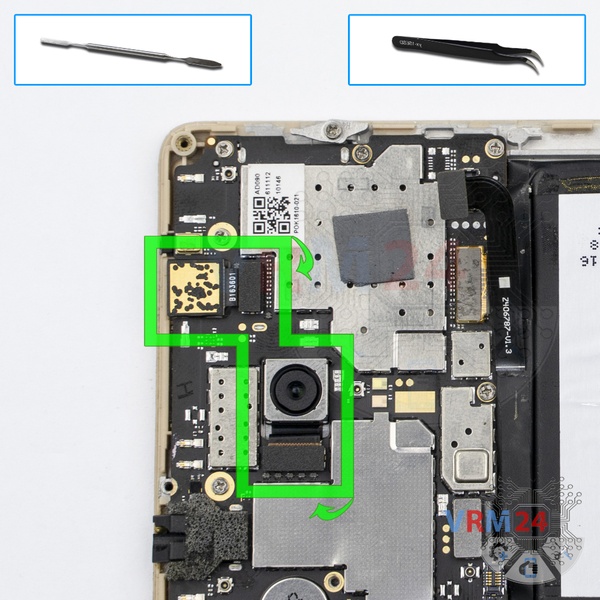

Passo 13. Retirar as câmaras

Retire os conectores e remova as câmeras traseiras e frontais (selfie).

⚠️ Tenha cuidado! Às vezes, as câmeras ficam bem coladas, então você precisa descolar as câmeras depois de remover a placa-mãe.


Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 14/1 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 14/2 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 14/3 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 14/4 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 14/5

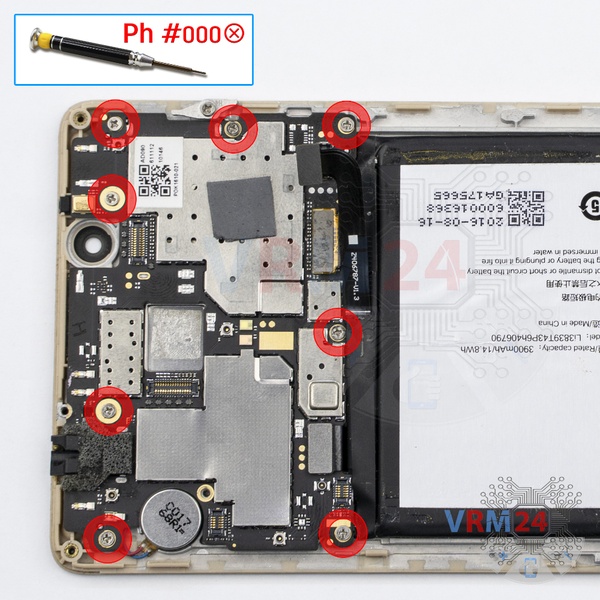

Passo 14. Desaparafusar os parafusos

Usando uma chave de fenda (Philips 1,5 mm PH000), desparafuse 8 parafusos.


Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 15/1 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 15/2 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 15/3

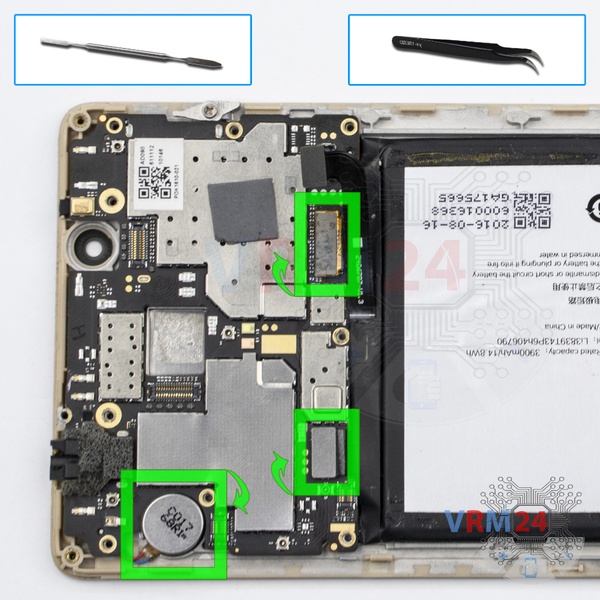

Passo 15. Desconectar os conectores

Levante os conectores do cabo do módulo do visor, cabo entre placas. Além disso, solte o motor de vibração.

⚠️ Tenha cuidado ao remover os cabos dos conectores, os cabos são muito finos e é fácil quebrá-los ou danificar as trilhas de contato internas.


Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 16/1 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 16/2 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 16/3 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 16/4

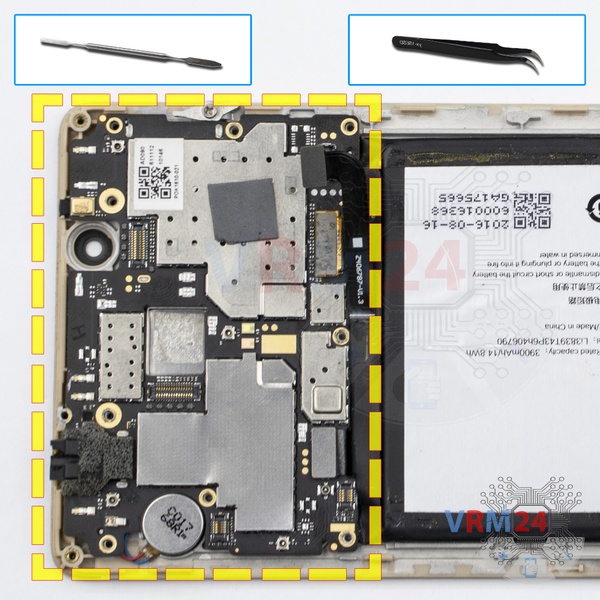

Passo 16. Retirar a placa-mãe

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar alavanca ou tentar alcançar a placa com força. Certifique-se de que nada esteja atrapalhando ou segurando a placa.

⚠️ Não dobre a placa de circuito ao removê-la nem empurre as ferramentas sob ela. Sem que você saiba, você pode danificar componentes ou cabos por dentro.


Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 17/1 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 17/2 Como desmontar ZTE Nubia Z11 Max por si mesmo, Passo 17/3

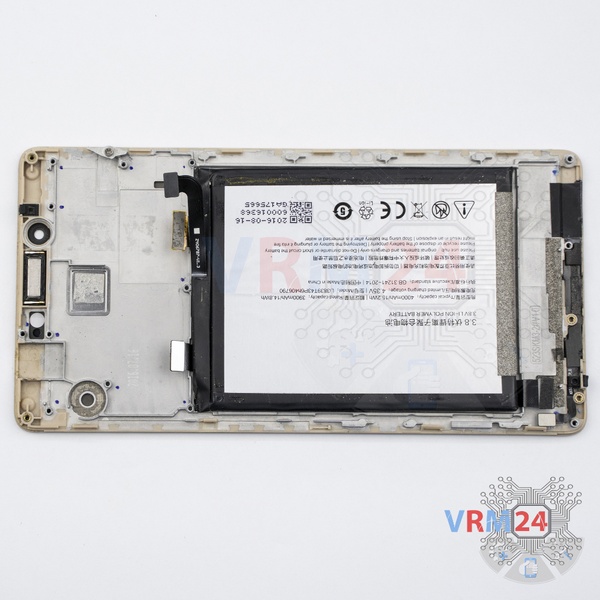

Passo 17. Na moldura de ecrã permaneceu

ℹ️️ Na moldura da tela permaneceram: o alto-falante do fone de ouvido, a bateria.

Instruções detalhadas de desmontagem do ZTE Nubia Z11 Max no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem fácil complexidade e demora cerca de minutos no tempo. O nosso manual é adequado para todos os modelos ZTE Nubia Z11 Max — ZTE Nubia Z11 Max (NX523j) lançado para mercados em diferentes países.
