Desmontagem/Reparar do dispositivo móvel ZTE Nubia Z11 Mini S (ZTE Nubia Z11 Mini S NX549J) com a descrição de cada passo e o conjunto de ferramentas necessårias.
VisualizaçÔes
Curtidas
Compartilhar
Perguntas
Passo 1.
Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente no orifĂcio atĂ© que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartĂŁo de memĂłria (Micro SD) para fora.
â ïž Preste atenção! A ferramenta deve ser inserida em um orifĂcio na borda da caixa do telefone. NĂŁo pressione com muita força. Pode quebrar o mecanismo de ejeção da bandeja.
Passo 2.
Usando uma chave de fenda hexagonal T2, desparafuse os dois parafusos na extremidade do telefone.
Passo 3.
Usando uma espĂĄtula ou um palito de plĂĄstico, cuidadosamente, ao redor da borda, solte os clipes da tampa traseira e remova-a.
NĂŁo insira a ferramenta profundamente nem a dobre. Caso contrĂĄrio, o invĂłlucro pode ser adulterado ou danificado.
â ïž Cuidado ao abrir a tampa pela lateral dos botĂ”es de volume e power. Cabos finos e botĂ”es frĂĄgeis sĂŁo fĂĄceis de danificar.
â ïž Preste atenção ao cabo do sensor de impressĂŁo digital localizado na parte interna.
Passo 4.
Usando uma chave de fenda Phillips 1,5 mm PH #000, desaperte dois parafusos e remova o suporte que prende os conectores.
Passo 5.
Desligue o conector da bateria o mais rĂĄpido possĂvel. Ă melhor usar uma ferramenta nĂŁo metĂĄlica ou plĂĄstica para evitar danos.
âčïž O modelo ZTE Nubia Z11 Mini S possui uma bateria Li3929T44P6h796137 com capacidade de 3000 mAh (tambĂ©m conhecida como bateria recarregĂĄvel).
â ïž Ă altamente recomendĂĄvel desconectar o conector para evitar possĂveis curtos-circuitos durante a desmontagem.
Passo 6.
Levante o conector do sensor de impressĂŁo digital e remova a tampa traseira.
Passo 7.
Usando uma chave de fenda Phillips 1,5 mm PH #000, desparafuse seis parafusos.
Passo 8.
Force a borda e remova o conjunto do alto-falante.
Passo 9.
Levante os conectores e remova o cabo coaxial.
Passo 10.
Usando uma chave de fenda Phillips 1,5 mm PH# 000, desparafuse seis parafusos.
Passo 11.
Erga o conector do cabo dos botÔes laterais, cabo do módulo de exibição.
â ïž Tenha cuidado ao remover os cabos dos conectores, os cabos sĂŁo muito finos e Ă© fĂĄcil quebrĂĄ-los ou danificar as trilhas de contato internas.
Passo 12.
Retire com cuidado a tampa que prende as cĂąmeras frontal e traseira, entrada para fone de ouvido.
Passo 13.

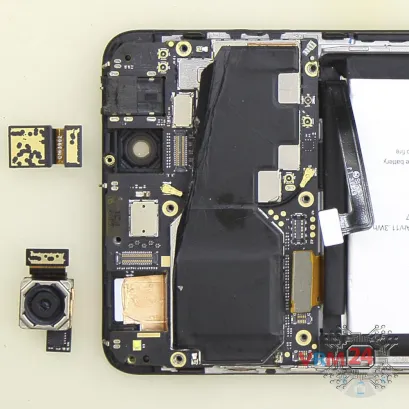

Desconecte os conectores da placa-mĂŁe e remova as cĂąmeras traseira e frontal (selfie).
Passo 14.
Vire a placa-mĂŁe, desconecte o conector de dentro e remova a placa-mĂŁe.
Remova cuidadosamente a placa de circuito impresso. Não hå necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.
A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.
â ïž NĂŁo dobre a placa de circuito ao removĂȘ-la ou empurre ferramentas sob ela. Sem o seu conhecimento, vocĂȘ pode danificar componentes ou cabos por dentro.
Passo 15.
Erguer na parte inferior e remover o fone de ouvido (alto-falante).
â ïž Cuidado! Se vocĂȘ forçå-lo no meio, o alto-falante do fone de ouvido pode quebrar ao meio.
Passo 16.
âčïž No quadro de exibição permaneceram: a bateria, motor de vibração, pequena placa com microfone e porta de carregamento.
Se tiver uma pergunta, pergunte-nos e tentaremos responder com o mĂĄximo de detalhes possĂvel. Se este artigo foi Ăștil, por favor avalie.
