Dificuldade de desmontagem:
Moderado

Ferramentas recomendadas

Desmontagem/Reparar do dispositivo móvel ZTE Nubia Z9 Mini (ZTE Nubia Z9 Mini NX511J) com a descrição de cada passo e o conjunto de ferramentas necessárias.


Especialista em criação de conteúdos, distribuição e gestão de conteúdos.


Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 1/1 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 1/2

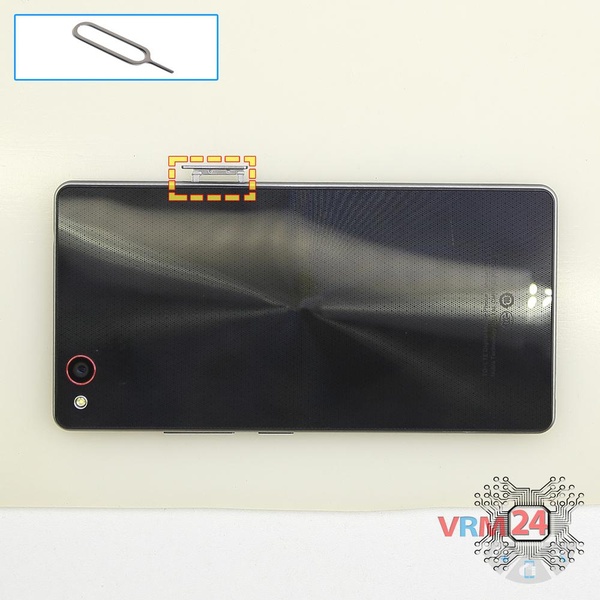

Passo 1. Retire a bandeja

Use a ferramenta de ejeção (aka Needle) ou Paperclip. Empurre a ponta totalmente no orifício até que a bandeja seja ejetada e, em seguida, puxe a bandeja do SIM e do cartão de memória (Micro SD) para fora.

⚠️️ Preste atenção! A ferramenta deve ser inserida em um orifício na borda da caixa do telefone. Não pressione com muita força. Pode quebrar o mecanismo de ejeção da bandeja.


Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 2/1 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 2/2

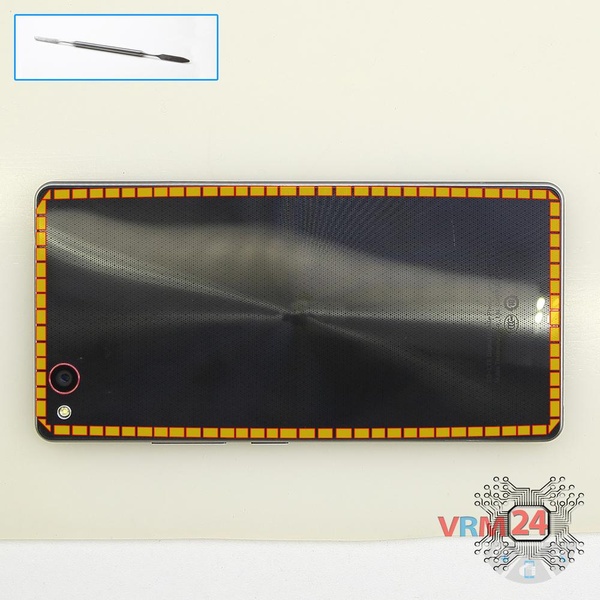

Passo 2. Abrir a tampa traseira

Usando uma espátula ou um palito de plástico, com cuidado, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, a caixa pode ser adulterada ou danificada.


Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 3/1 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 3/2

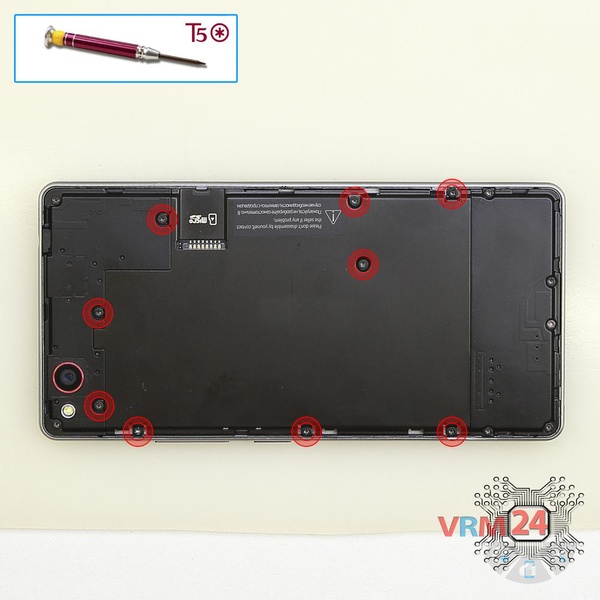

Passo 3. Desaparafusar os parafusos

Usando uma chave de fenda hexagonal T5, desaperte 9 parafusos.

Se os parafusos forem diferentes: ℹ️️ Certifique-se de observar a localização dos parafusos antes de desmontar. Ao montar o aparelho, aparafusar o parafuso no lugar errado pode danificar o aparelho ou suas peças. Para evitar danos, os parafusos removidos e as peças individuais (como gaxetas ou suportes) devem ser dispostos na ordem apropriada, ou os parafusos e seus orifícios no telefone devem ser marcados com marcadores coloridos.


Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 4/1 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 4/2

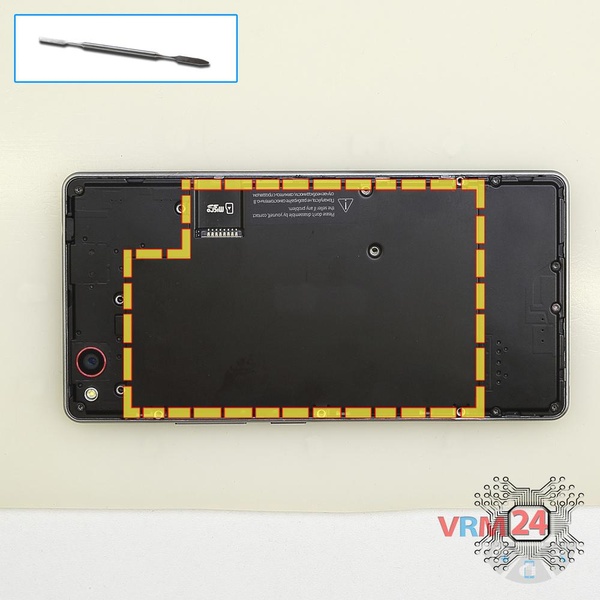

Passo 4. Abrir a tampa

Abra a borda e remova a tampa que esconde a bateria.


Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 5/1 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 5/2

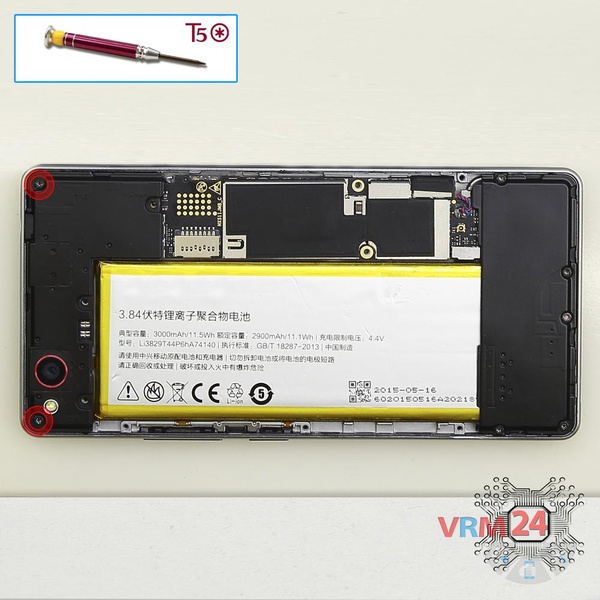

Passo 5. Desaparafusar os parafusos

Usando uma chave de fenda hexagonal T5, desaperte dois parafusos.


Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 6/1 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 6/2

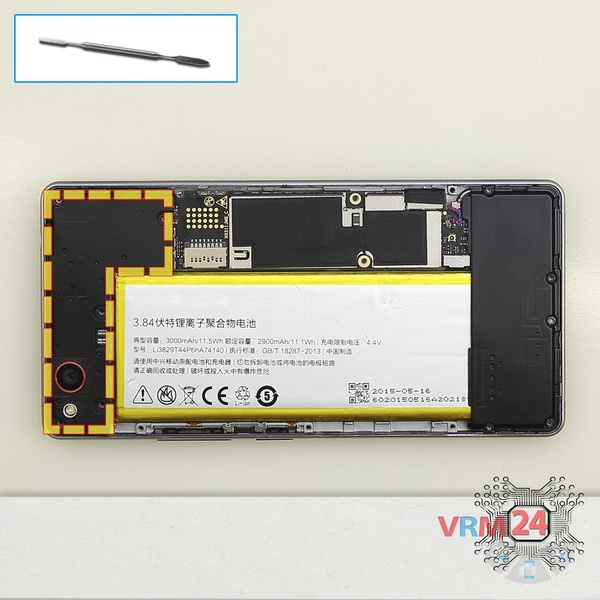

Passo 6. Abrir a tampa

Erga a borda e remova a tampa com uma lanterna e um protetor de lente de câmera.


Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 7/1 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 7/2

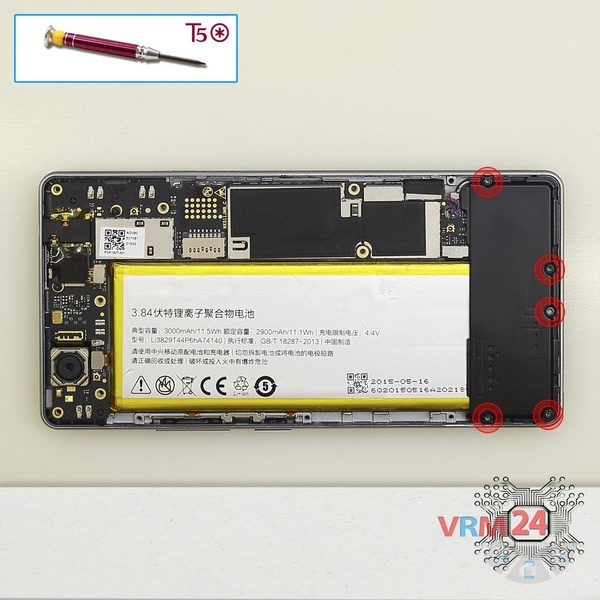

Passo 7. Desaparafusar os parafusos

Usando uma chave de fenda sextavada T5, desparafuse cinco parafusos.


Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 8/1 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 8/2 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 8/3

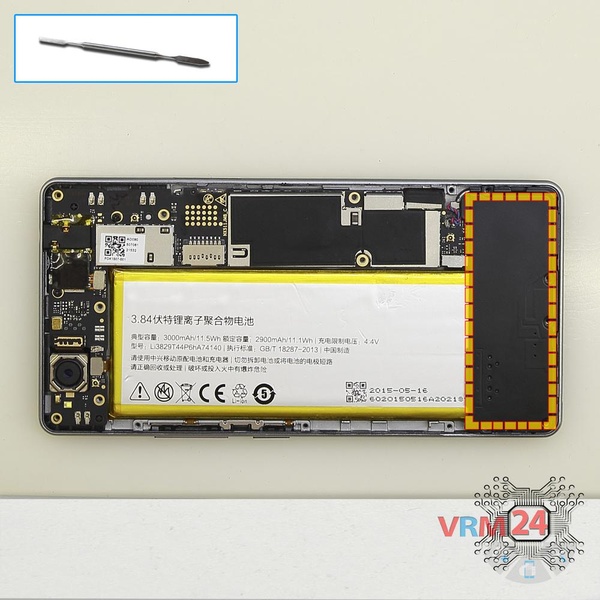

Passo 8. Retirar o altifalante

Abra as bordas e remova o conjunto do alto-falante.


Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 9/1 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 9/2 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 9/3 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 9/4

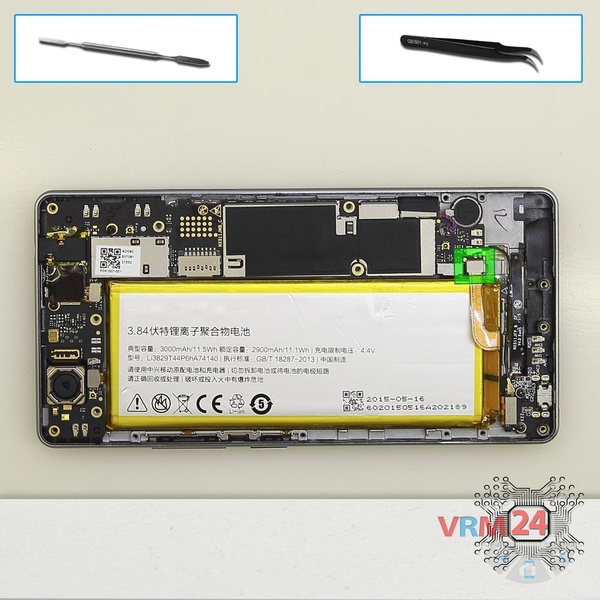

Passo 9. Desligar o conector da bateria

Desligue o conector da bateria o mais rápido possível. É melhor usar uma ferramenta não metálica ou plástica para evitar danos.

ℹ️️ O modelo ZTE Nubia Z9 Mini possui uma bateria Li3829T44P6hA74140 com capacidade de 2900 mAh (também conhecida como bateria recarregável).

⚠️️ É altamente recomendável desconectar o conector para evitar possíveis curtos-circuitos durante a desmontagem.


Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 10/1 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 10/2

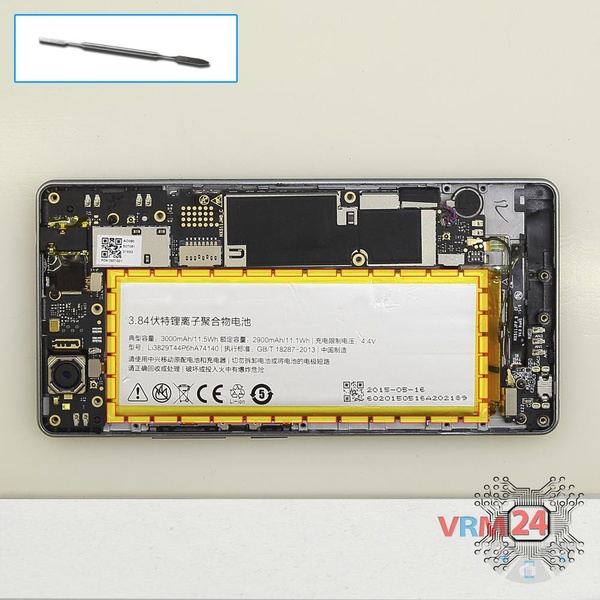

Passo 10. Retirar a bateria

⚠️️ Cuidado! A bateria é colada por dentro pelo fabricante.

⚠️️O cabo dos botões laterais é colado sob a bateria na moldura da tela.

Para remover a bateria, podemos usar uma ferramenta plástica e álcool isopropílico para amolecer a base adesiva.


Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 11/1 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 11/2 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 11/3

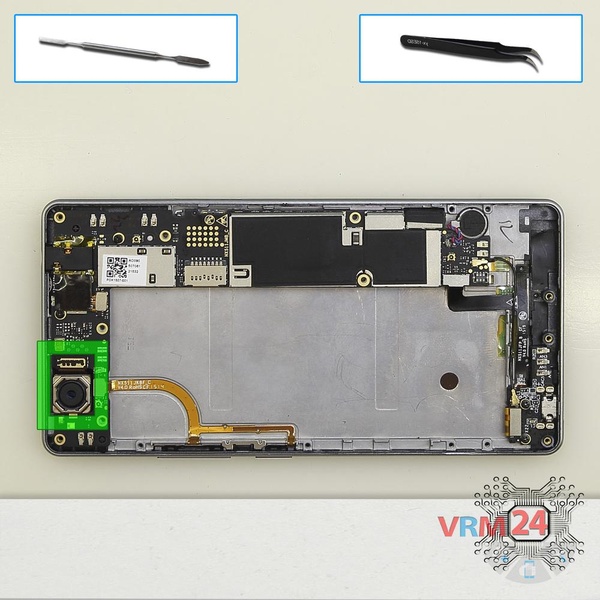

Passo 11. Retirar a câmara traseira

Desconecte o conector da placa-mãe e remova a câmera traseira.


Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 12/1 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 12/2

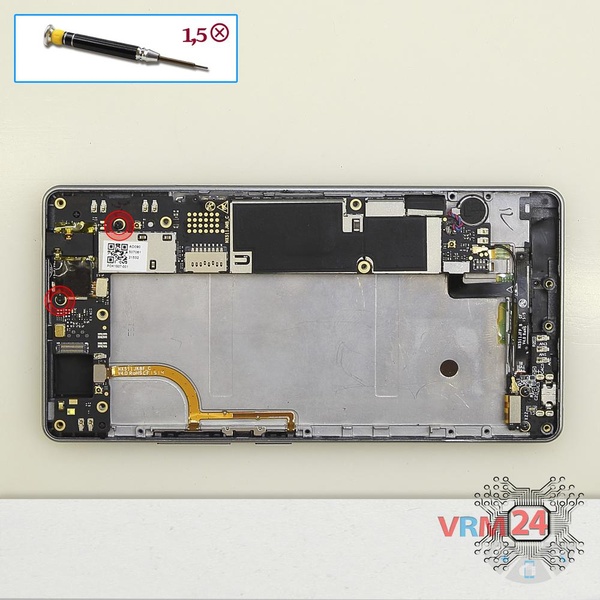

Passo 12. Desaparafusar os parafusos

Usando uma chave de fenda Phillips 1,5 mm PH #000, solte os dois parafusos que prendem a placa-mãe.


Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 13/1 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 13/2 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 13/3 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 13/4 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 13/5 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 13/6 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 13/7 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 13/8

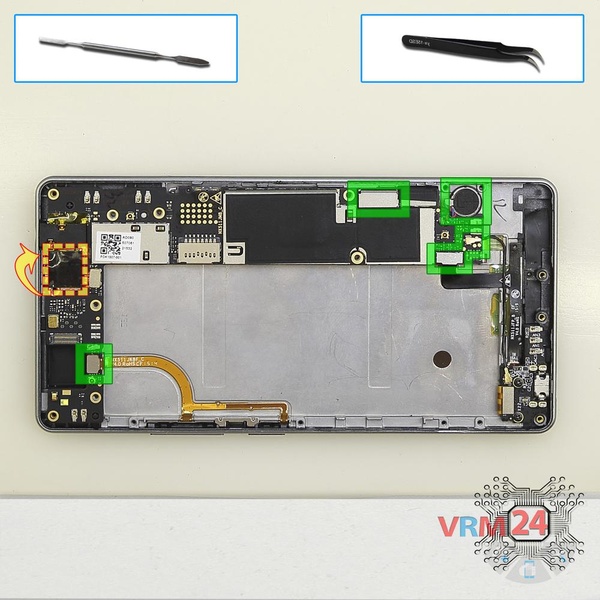

Passo 13. Desconectar os conectores

Desconecte os conectores do cabo coaxial, cabo para a subplaca, cabo do módulo de exibição, cabo do sensor. Além disso, temos que erguer cuidadosamente a lateral para soltar o motor de vibração.

⚠️️ Não puxe o cabo ou force-o com uma ferramenta afiada, os conectores são muito fracos e quebram facilmente, ou o cabo cai da ponta (lug).


Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 14/1 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 14/2

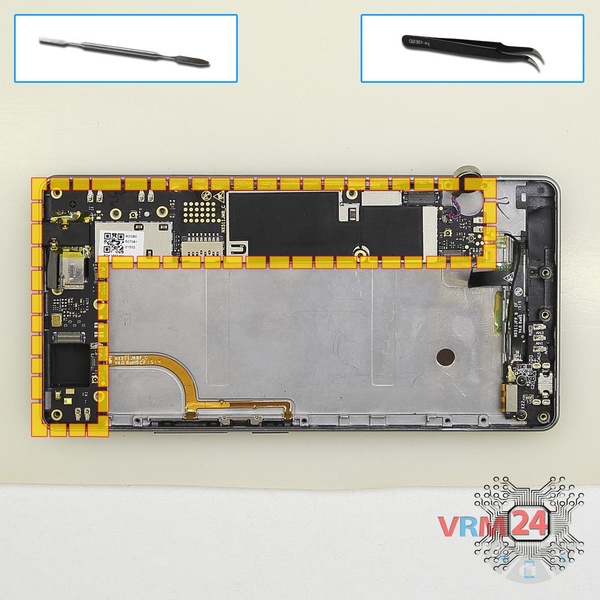

Passo 14. Retirar a placa-mãe

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.

⚠️️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.


Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 15/1 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 15/2 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 15/3 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 15/4

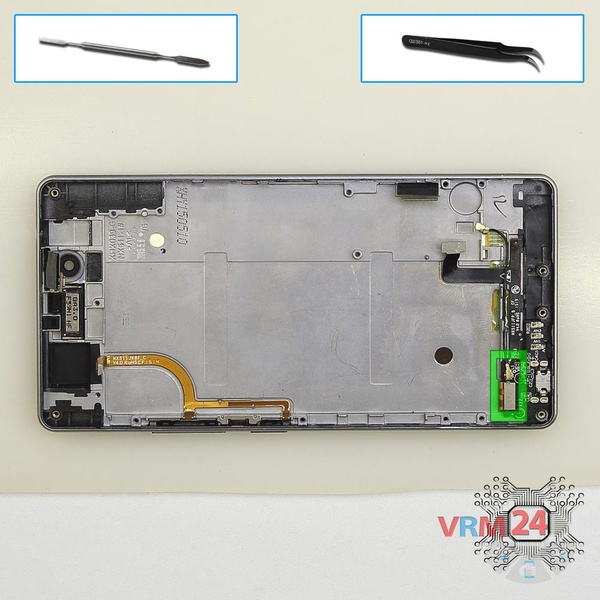

Passo 15. Desconectar os conectores

Desconecte o conector do cabo coaxial, cabo para a placa-mãe.

⚠️️ Não puxe o cabo ou force-o com uma ferramenta afiada, os conectores são muito fracos e quebram facilmente, ou o cabo cai da ponta (lug).


Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 16/1 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 16/2 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 16/3

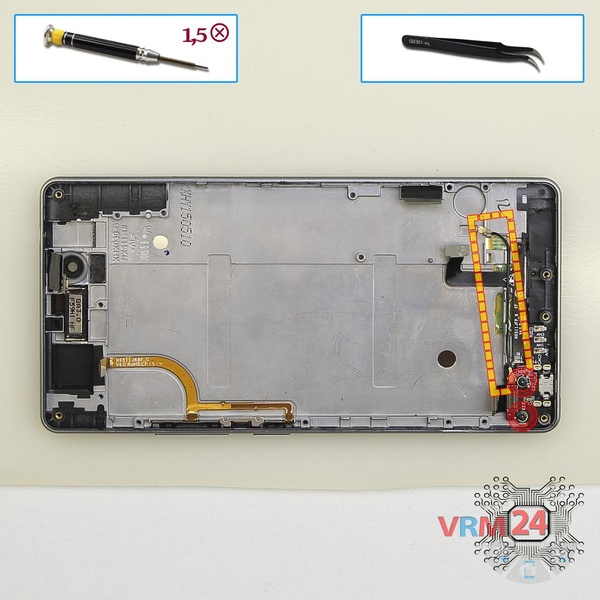

Passo 16. Desaparafusar os parafusos

Usando uma chave de fenda Phillips 1,5 mm PH# 000, desparafuse os dois parafusos. Além disso, temos que remover o cabo coaxial.


Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 17/1 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 17/2 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 17/3

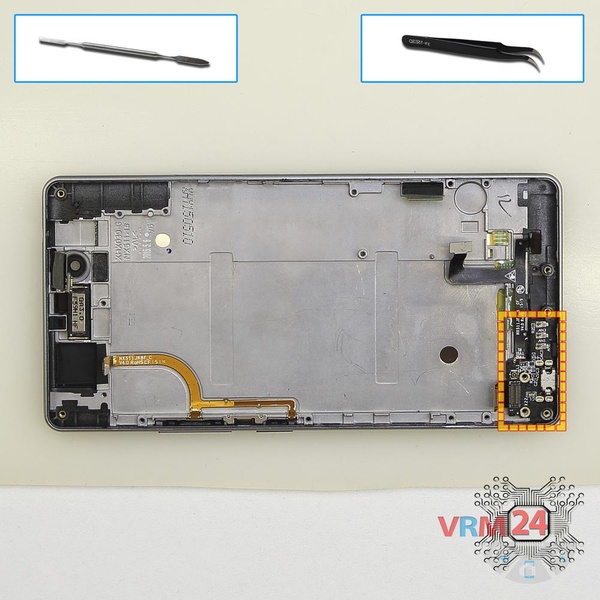

Passo 17. Retirar a placa filha

Remova a placa secundária. Pode ser colado na moldura com fita metalizada, para facilitar o processo, a sub-placa pode ser aquecida um pouco.

A sub-placa também pode ser fixada com anexos como travas ou ganchos, tenha cuidado.

ℹ️️ A subplaca contém uma porta de carregamento (Micro-USB), uma unidade de antena.

⚠️️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.


Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 18/1 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 18/2 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 18/3

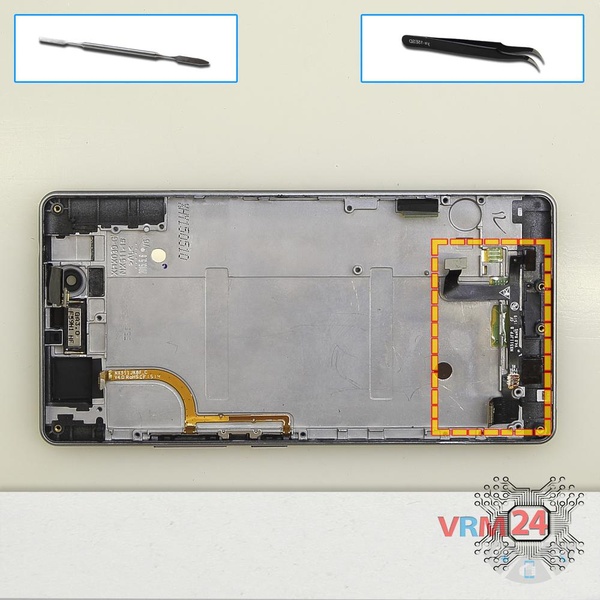

Passo 18. Remover os botões de navegação

Retire cuidadosamente o cabo plano com um microfone e botões de navegação.


Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 19/1 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 19/2 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 19/3 Como desmontar ZTE Nubia Z9 Mini por si mesmo, Passo 19/4

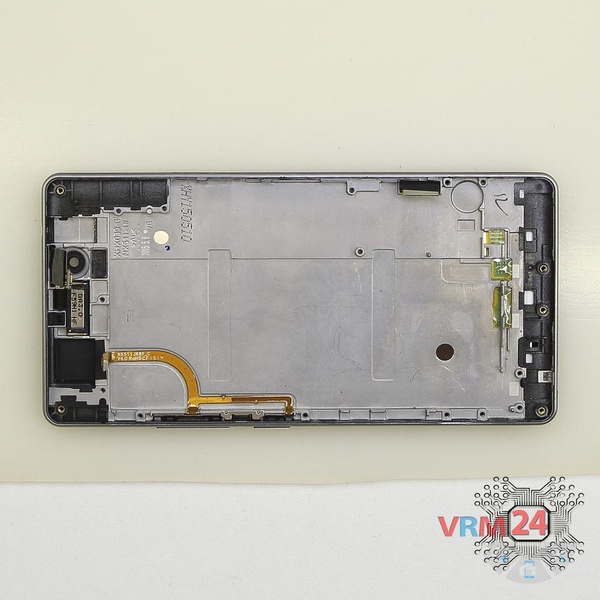

Passo 19. Na moldura de ecrã permaneceu

ℹ️️ No quadro da tela permaneceu: o alto-falante do fone de ouvido, botões laterais.

Instruções detalhadas de desmontagem do ZTE Nubia Z9 Mini no vídeo, feitas pelo nosso centro móvel de reparação & serviço:

Se tiver uma pergunta, faça-nos, e tentaremos responder com o maiordetalhe possível. Se este artigo foi útil para si, por favor avalie-o.


A desmontagem/reparação tem médio complexidade e demora cerca de minutos no tempo. O nosso manual é adequado para todos os modelos ZTE Nubia Z9 Mini — ZTE Nubia Z9 Mini NX511J lançado para mercados em diferentes países.
