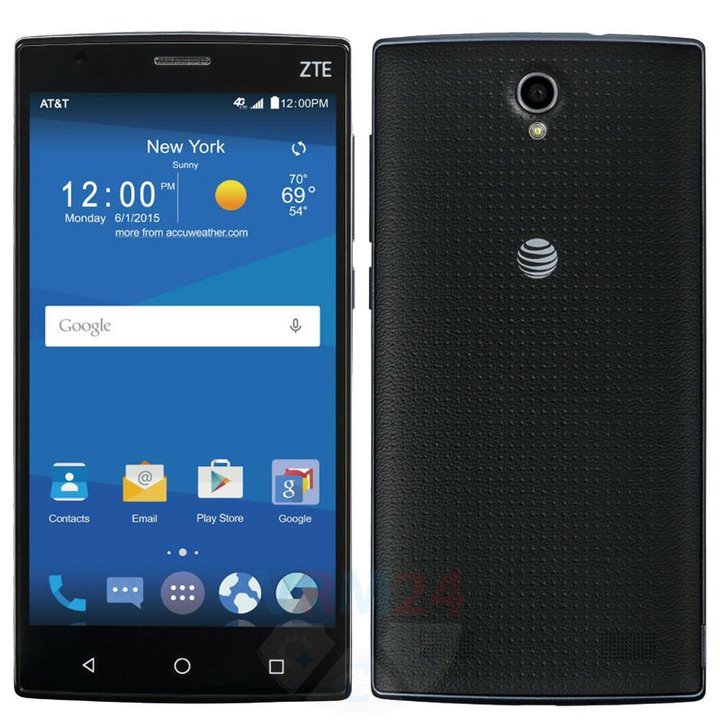

Desmontagem/Reparar do dispositivo móvel ZTE Zmax 2 (ZTE Zmax 2 Z958) com a descrição de cada passo e o conjunto de ferramentas necessárias.

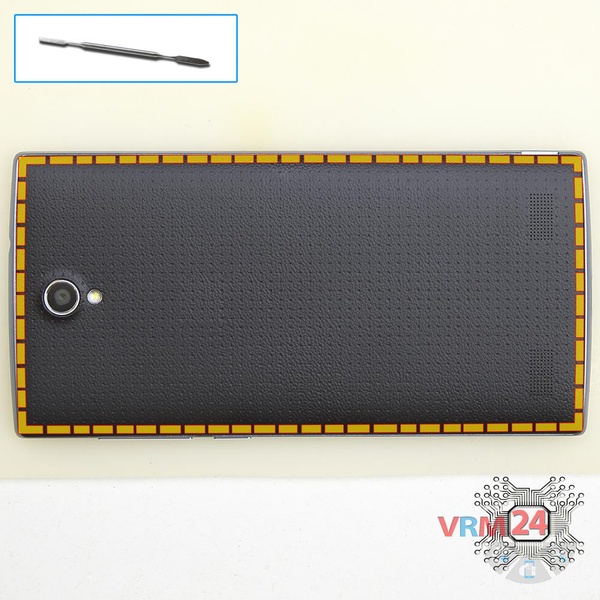

Usando uma espátula ou um palito de plástico, cuidadosamente, ao redor da borda, solte os clipes da tampa traseira e remova-a.

Não insira a ferramenta profundamente nem a dobre. Caso contrário, o invólucro pode ser adulterado ou danificado.

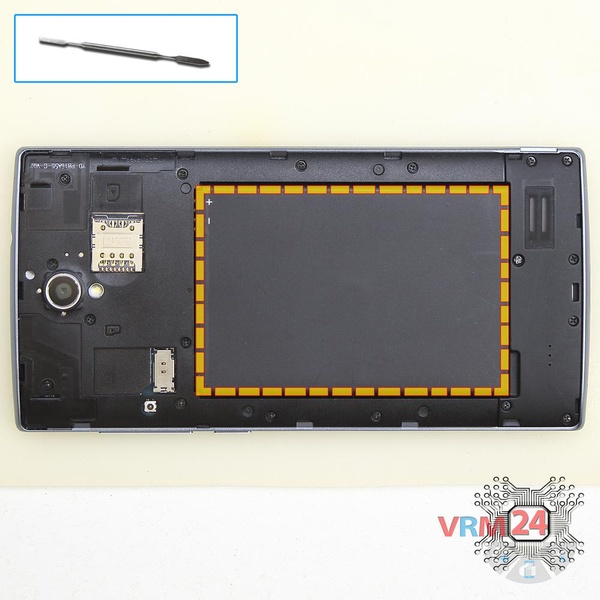

Há um entalhe na extremidade da bateria na tampa do meio. Prenda a bateria neste ponto, levante-a e remova a bateria.

ℹ️️ O modelo ZTE Zmax 2 possui uma bateria Li3830T43P4h835750 com capacidade de 3000 mAh (também conhecida como bateria recarregável).

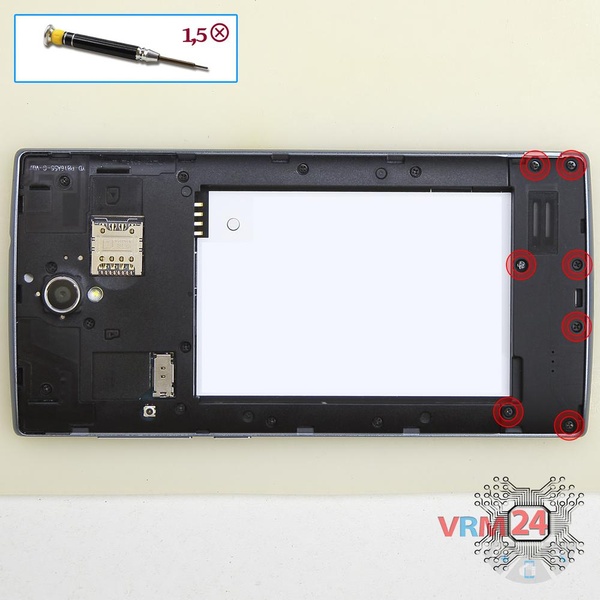

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse os sete parafusos.

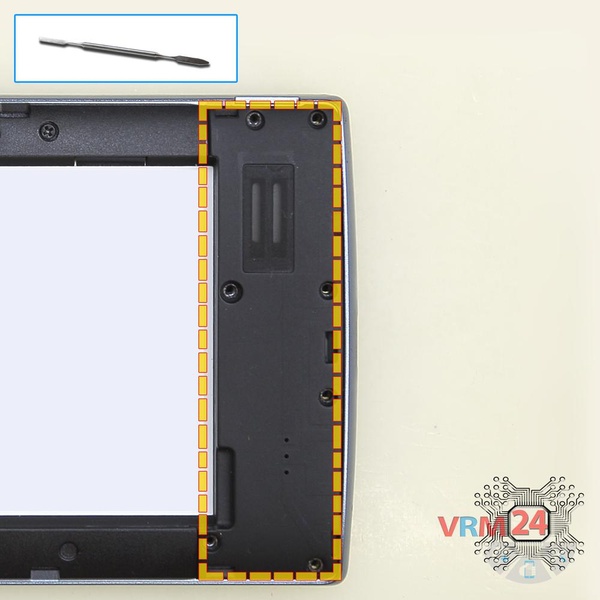

Erga a borda e remova a tampa com um alto-falante.

Usando uma chave de fenda (Phillips 1,5 mm PH #000), desparafuse os onze parafusos.

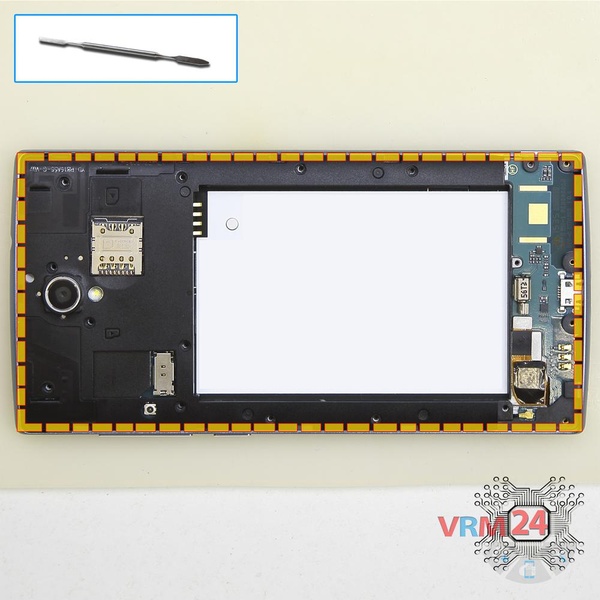

Abra as bordas. Mova uma ferramenta de abertura ao longo da borda, solte os clipes e remova a tampa do meio com almofadas de antena e trilhas. A tampa do meio protege a placa de circuito impresso (PCB).

Tente levantar a tampa pelas bordas e não empurre nada muito para dentro, para não quebrar acidentalmente ou causar curto-circuito em qualquer coisa na placa de circuito.

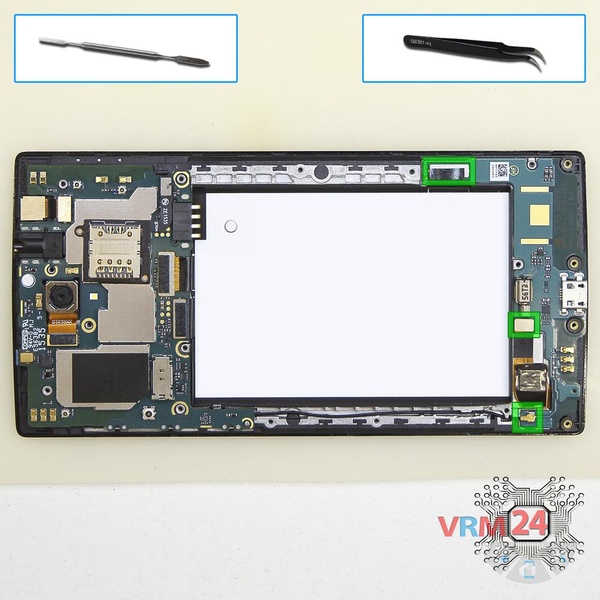

Desconecte os conectores do cabo coaxial, cabo entre placas e cabo da tela sensível ao toque.

⚠️️ Não puxe o cabo nem force com uma ferramenta pontiaguda, os conectores são bem fracos e quebram com facilidade, ou o cabo sai da ponta (lug).

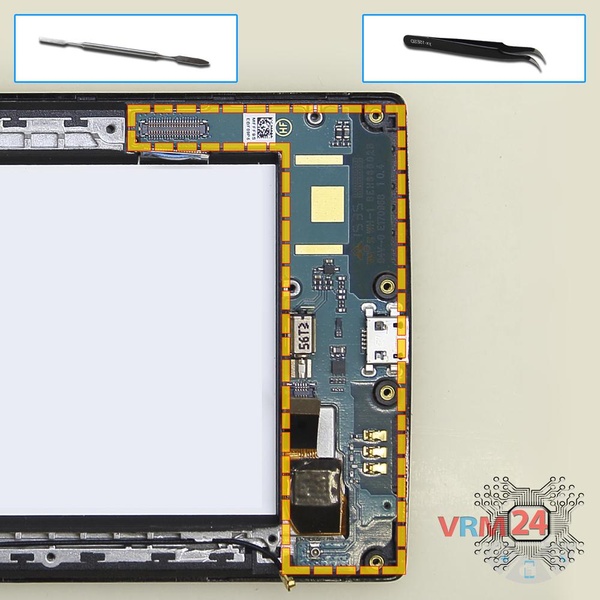

Remova a placa secundária. Pode ser colado na moldura ou preso com acessórios como travas ou ganchos, por isso tome cuidado.

ℹ️️ A placa secundária contém uma porta de carregamento (Micro USB), microfone, motor de vibração, contatos de mola para o alto-falante e uma unidade de antena.

⚠️️ Não é necessário inserir a ferramenta por baixo ao remover a subplaca. Os componentes internos podem ser danificados.

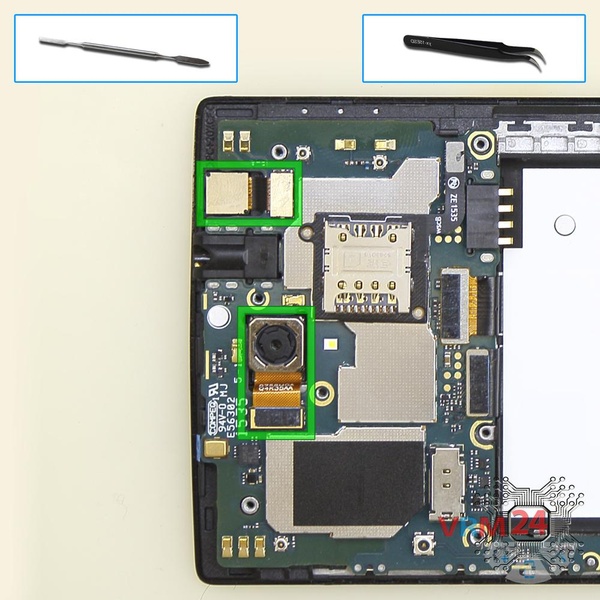

Desconecte os conectores da placa-mãe e remova as câmeras principal e frontal (selfie).

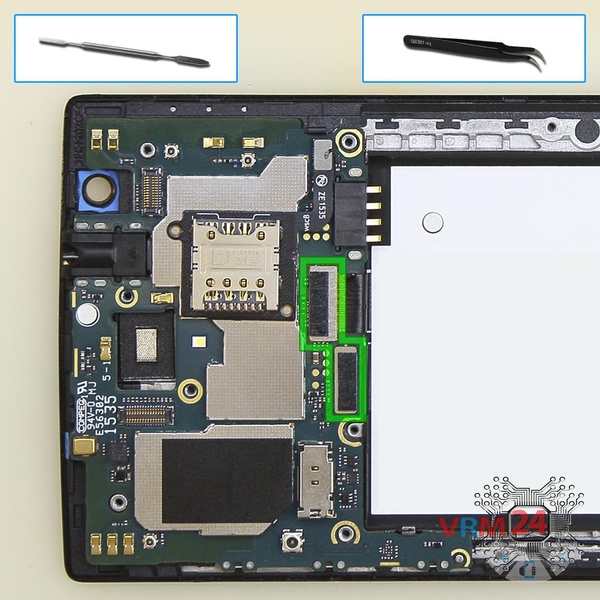

Erga os conectores do cabo da tela, cabo entre placas.

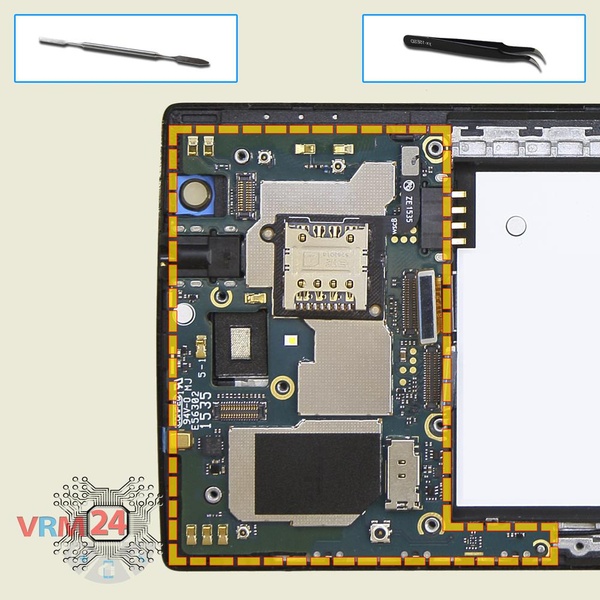

Remova cuidadosamente a placa de circuito impresso. Não há necessidade de usar uma alavanca ou tentar alcançar a placa de circuito à força. Certifique-se de que nada esteja atrapalhando ou segurando a placa de circuito.

A placa-mãe também pode estar presa com acessórios como travas ou ganchos, tome cuidado.

⚠️️ Não dobre a placa de circuito ao removê-la ou empurre ferramentas sob ela. Sem o seu conhecimento, você pode danificar componentes ou cabos por dentro.

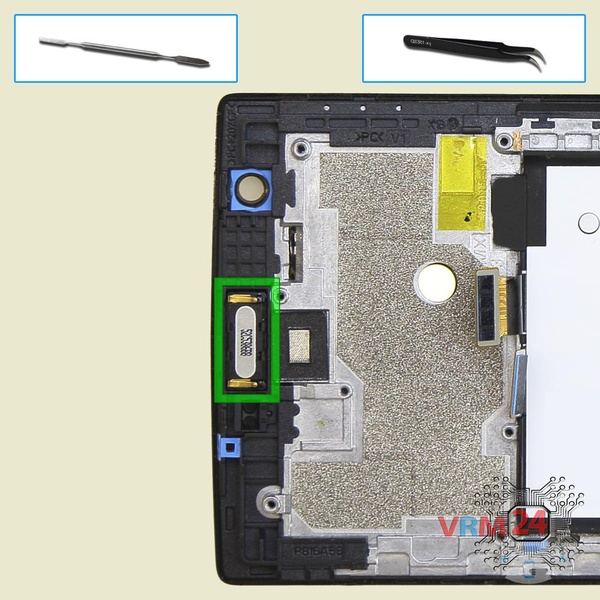

Force na parte inferior e remova o alto-falante do fone de ouvido.

⚠️️ Cuidado! O alto-falante do fone de ouvido está um pouco colado com adesivo.

⚠️️ Se forçarmos o alto-falante no meio, podemos quebrar o alto-falante do fone de ouvido ao meio.

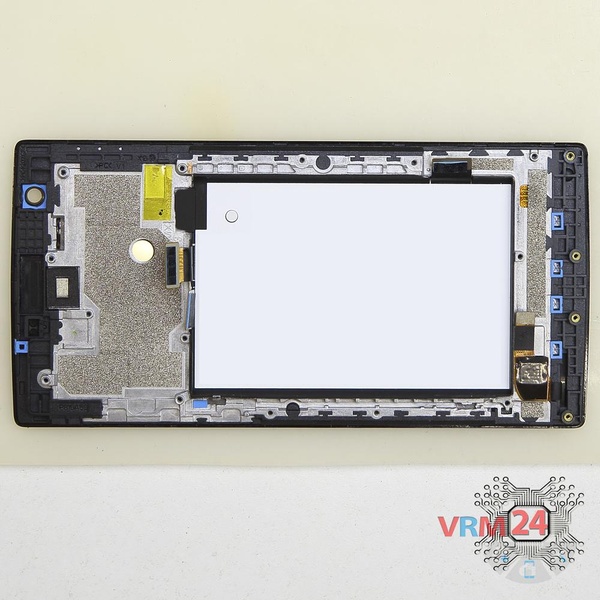

ℹ️️ No quadro de exibição permaneceu:
