Как в Samsung Galaxy Watch попала жидкость

В очередной раз у нас ремонт и к нам попали часы Samsung Galaxy Watch R-800 с простым описанием проблемы - перестали включаться после того, как поставили на беспроводную зарядку. Поскольку перезагрузка кнопками не помогает, приступаем к разборке устройства.

Для разборки мы используем специальную Y-образная отвертка для часов Samsung!

После выкручивания винтов, снимаем заднюю крышку (она проклеена по контуру к корпусу часов).

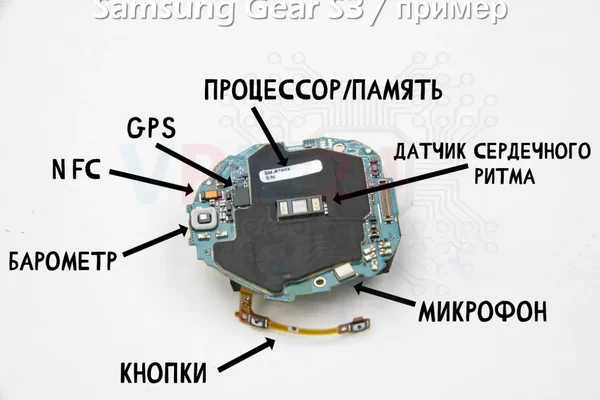

Осматриваем плату на предмет повреждений и попадания жидкости.

На фото видно, что на датчик барометра было попадание жидкости и произошло окисление его контактов. Возможно, причина неисправности заключается именно в этом.

Осматриваем корпус часов, чтобы понять, как в устройство, которое заявлено производителем как водозащищенное (Water-resistance in 50m deep water as described by the international standard ISO 22810:2010), попала жидкость.

На фото видно, что жидкость проникала через мембрану, которая располагается как раз над датчиком барометра. При этом не понятно, где именно возникает проблема, то ли мембрана сама по себе со временем приходит в негодность то ли мембрана легко повреждается при чистке задней крышки часов, но факт в том, что почти все часы Samsung Galaxy Watch, Samsung Gears S3 и Samsung Galaxy Watch 4, которые попадают к нам на ремонт, имеют попадание жидкости именно через это отверстие!

Переходим к ремонту и разбираем полностью часы, оставляем только верхнюю плату.

Фиксируем на монтажном столике.

При помощи паяльной станции снимаем датчик, очищаем контакты, убираем окислы.

Устанавливаем новый датчик.

Собираем и проверяем устройство. Все работает.

После тестирования и проверки работы датчика барометра, часы были собраны, проклеены и возвращены клиенту.
