Недавно к нам в ремонт попал смартфон Samsung A22, с отсутствующей реакцией на подключение зарядного устройства. Со слов клиента, телефон упал с рук на пол и перестал после этого заряжаться.
Как обычно, ремонт начинается с диагностики! Разбираем телефон и осматриваем платы на предмет возможного повреждения.

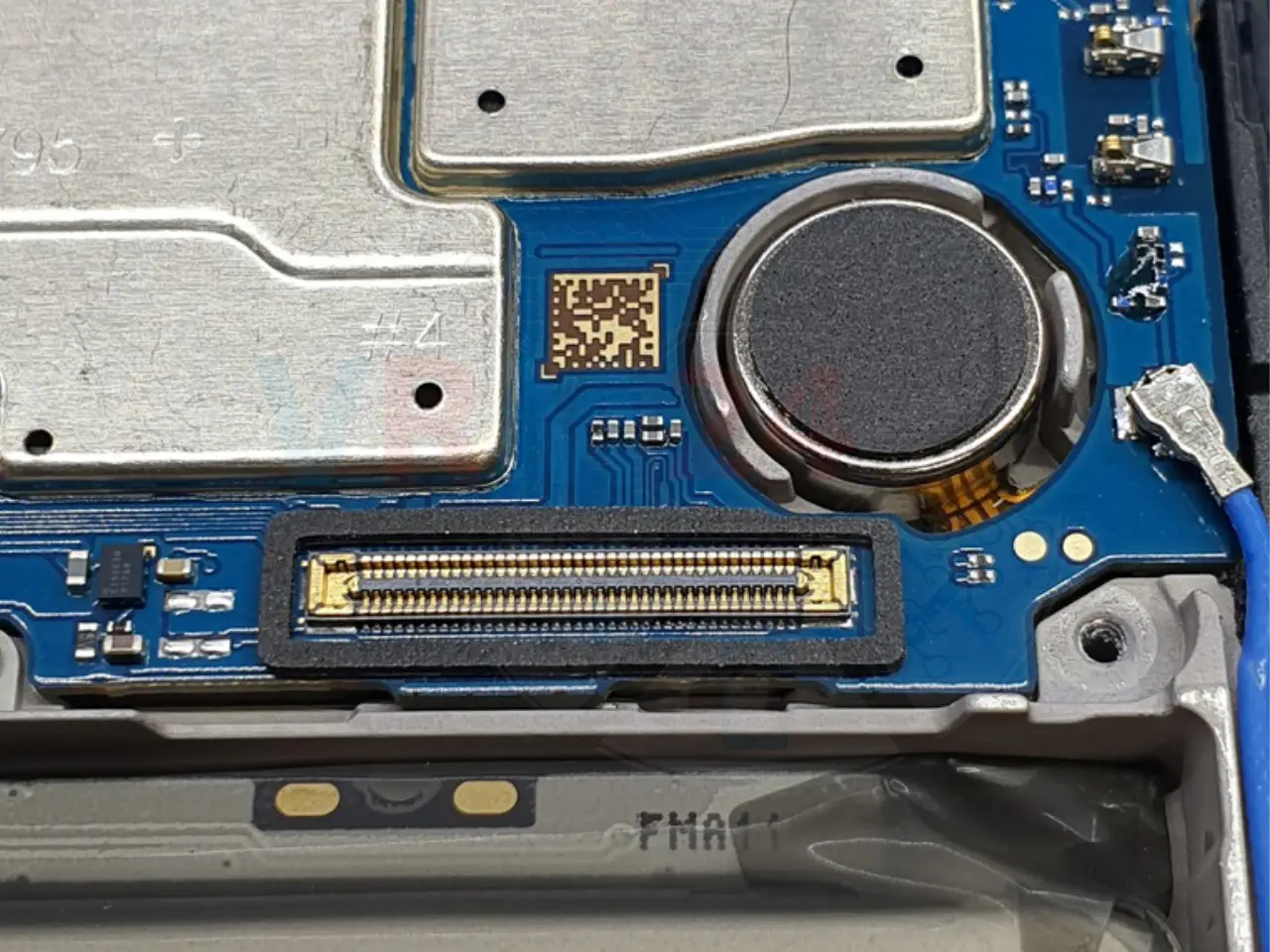

Первым делом обращаем внимание на коннектор межплатного шлейфа на основной плате, ведь это самая распространенная причина поломки, и мы об этом уже не раз писали. Но в этот раз коннектор в полном порядке и причина неисправности определенно в другом.

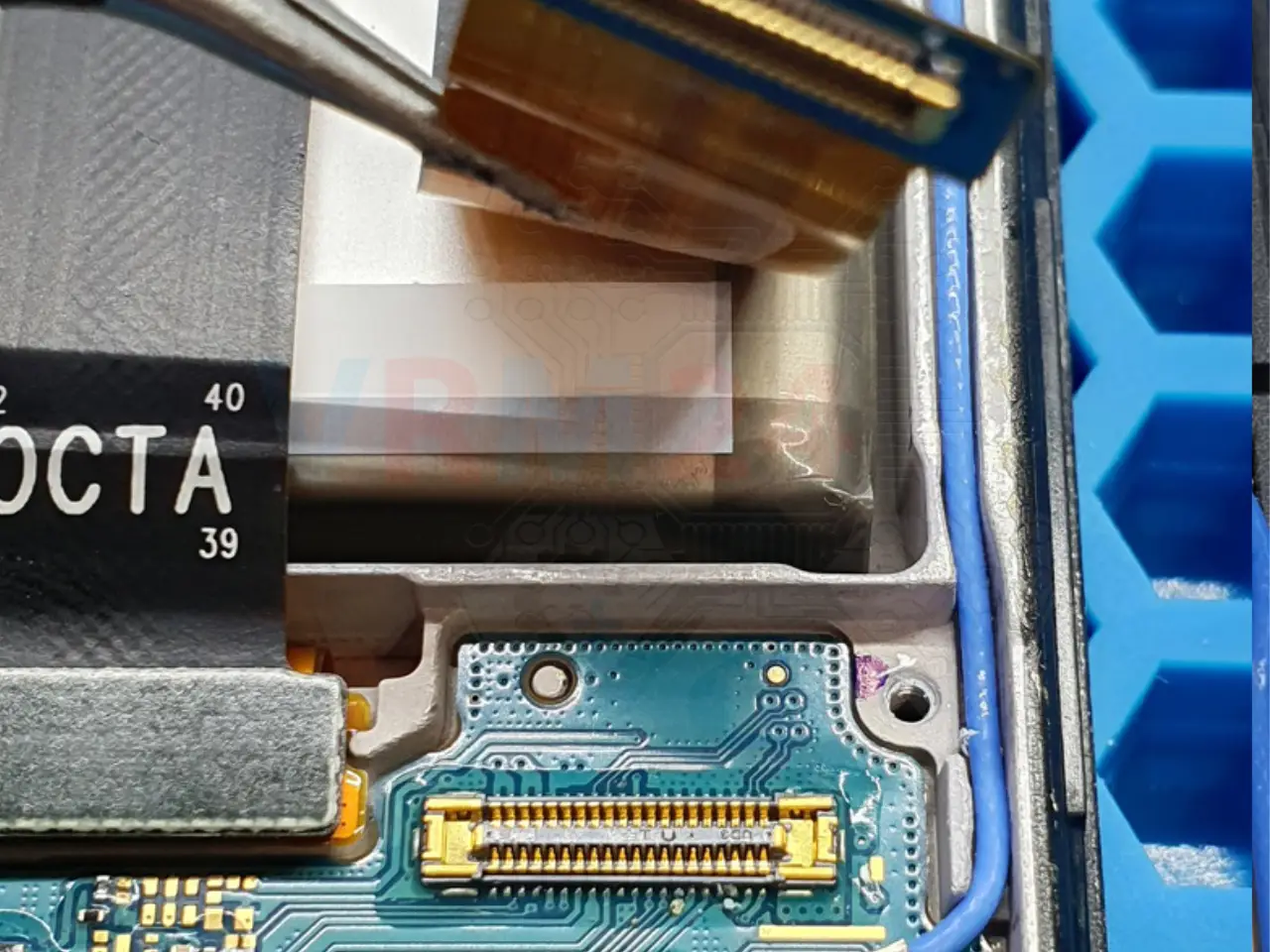

Смотрим коннектор шлейфа на субплате и видим, что правый верхний уголок немного отходит.

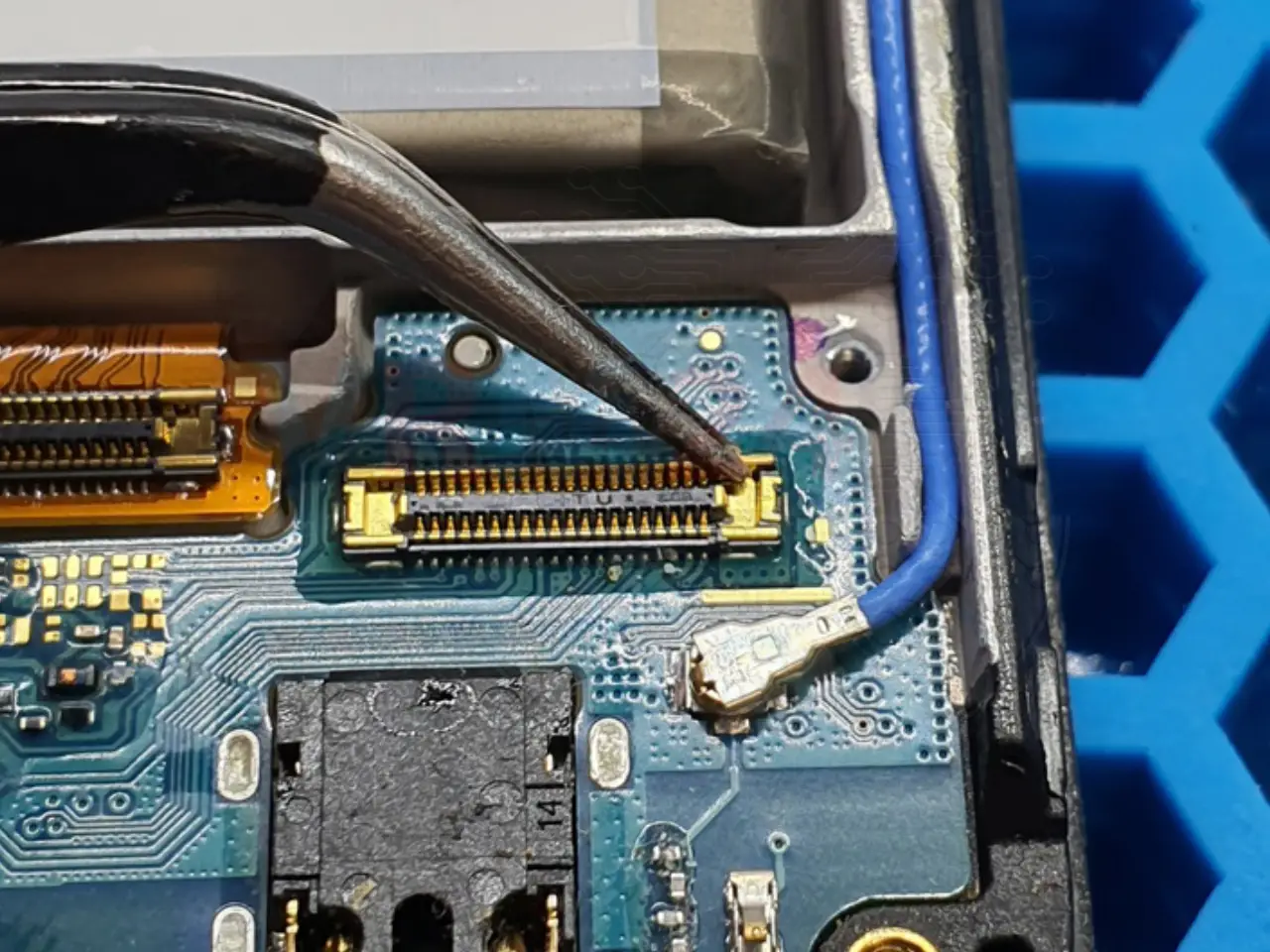

Проверяем пинцетом и убеждаемся, что на углу коннектора лопнула пластмасса и из-за этого отсутствует контакт на зарядку.

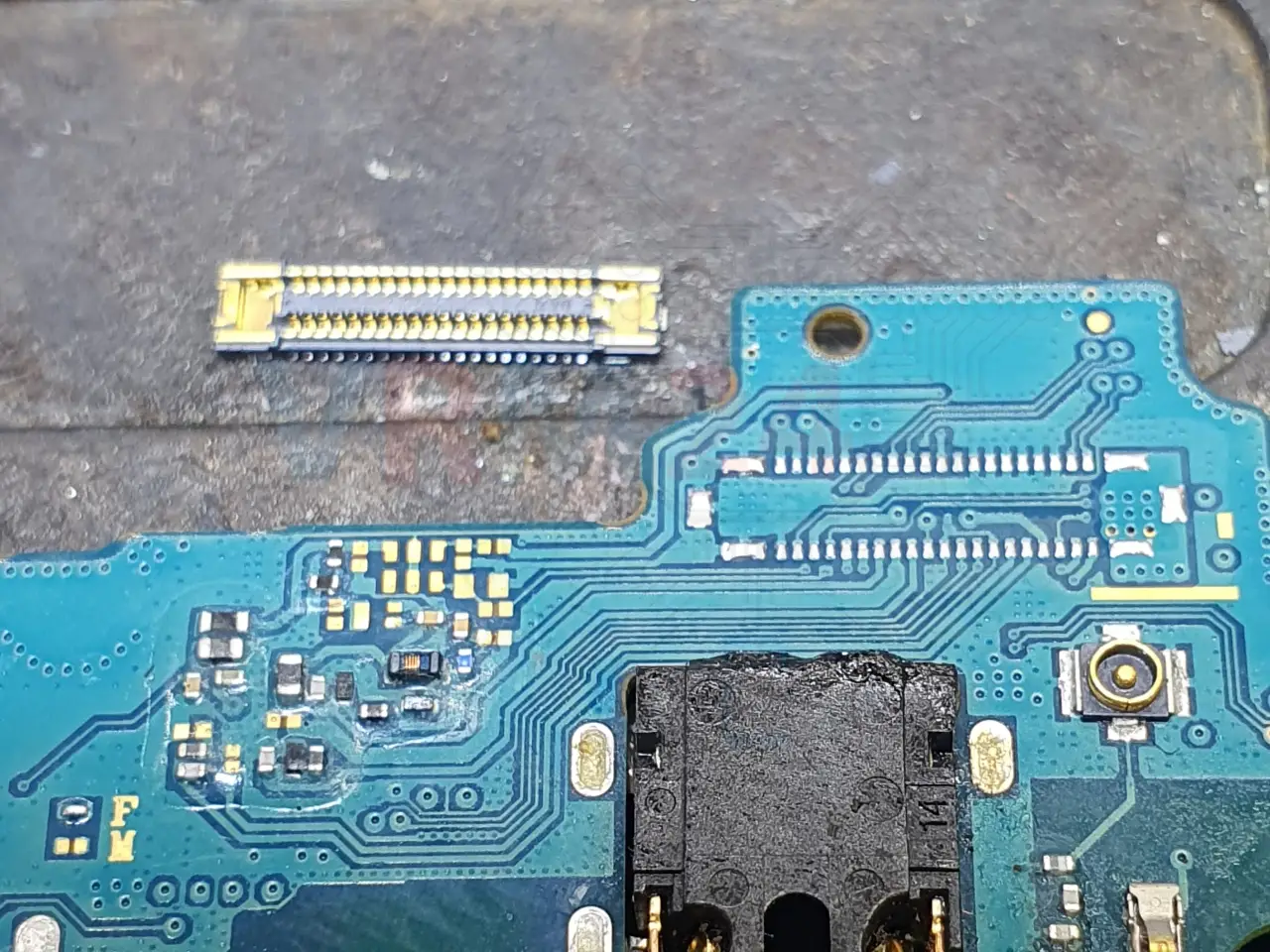

Подготавливаем новый коннектор, с помощью паяльной станции снимаем поврежденный и устанавливаем целый.

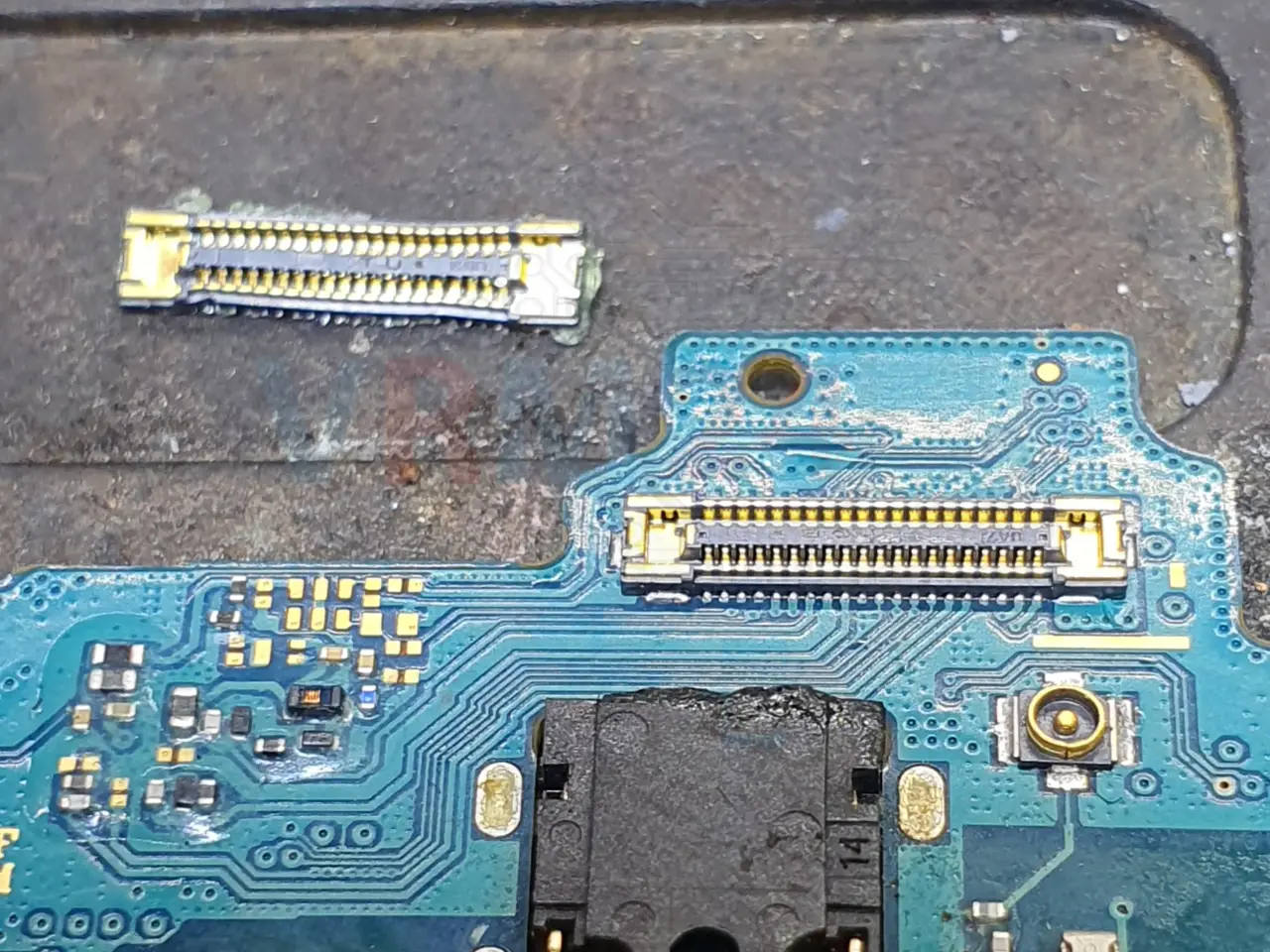

Под микроскопом проверяем качество пайки, чтобы все контакты были надежно припаяны!

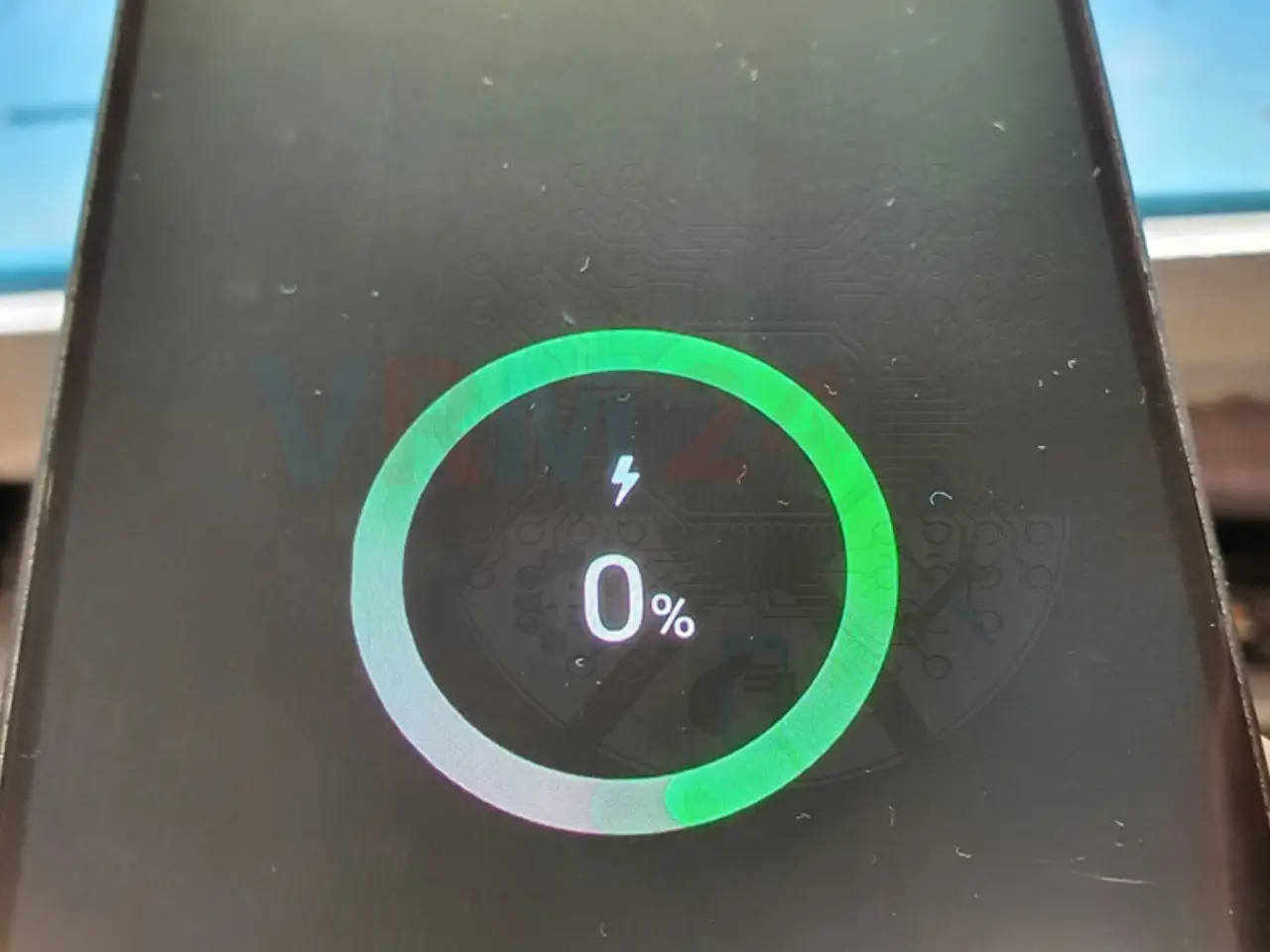

Собираем и проверяем. Телефон нормально заряжается, ремонт выполнен успешно!
