HB472023ECWXiaomi Redmi Note 10 / 10s (M2007J22G) не заряжается после падения !

☝️ Как разобрать данный смартфон, можете посмотреть подробную инструкцию: Ссылка

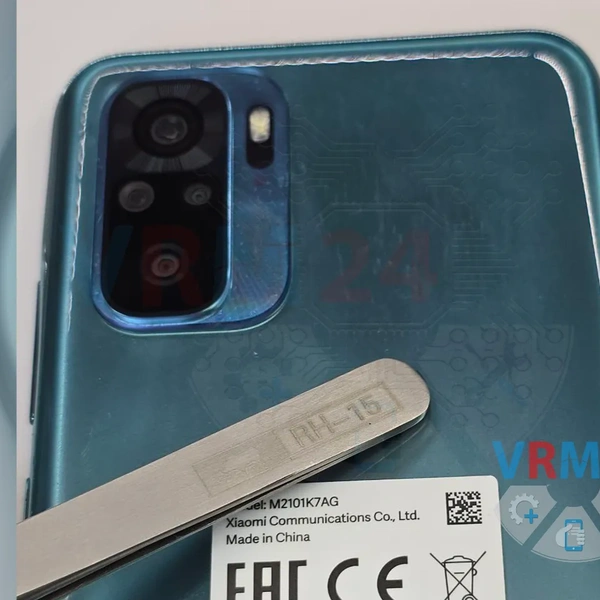

Сегодня мне попался на ремонт Xiaomi Redmi Note 10 M2101K7AI, M2101K7AG с довольно распространённой проблемой — телефон не заряжается⚡️. Как оказалось, это довольно типичная неисправность для многих современных смартфонов, включая и почти идентичную модель Xiaomi Redmi Note 10s M2101K7BG, M2101K7BI, M2101K7BNY, M2101K7BL.

В чём же причина?
Дело в том, что во многих современных устройствах, чтобы увеличить площадь контакта, производители размещают плюсовой (+) и минусовой (-) контакты на крайних точках разъёмов. Однако сами коннекторы делаются очень тонкими и ненадёжными, что приводит к их частым поломкам. Из-за этого пользователи вынуждены обращаться в сервисные центры для ремонта 😒.

1️⃣ Для начала подключаем кабель, соединённый с тестером, к телефону и аккуратно нажимаем на область нижнего коннектора шлейфа. Если зарядка появляется при нажатии, значит, проблема именно в нижнем коннекторе 😊.

2️⃣ Затем повторяем аналогичную процедуру для верхнего коннектора.

Подключаем кабель и нажимаем на область верхнего коннектора. Если зарядка появляется, значит, проблема в верхнем коннекторе. Иногда бывает, что проблема возникает с обеих сторон 😊. Однако, если коннектор сильно повреждён, то на такие манипуляции реакции может не быть, и тогда проблема, скорее всего, кроется в самом разъёме зарядки.

Эти два места — слабые звенья в конструкции телефона!

3️⃣ Далее проверяем верхний коннектор под микроскопом. На плате и на шлейфе всё выглядит целым и невредимым.

4️⃣ Переходим к нижнему коннектору. При детальном осмотре обнаруживаем проблему: край коннектора оторван, и требуется его замена.

Выставляем на паяльной станции необходимую температуру для работы. Припой плавится, а пластиковая часть коннектора ещё некоторое время сохраняет форму.

5️⃣ Аккуратно снимаем старый коннектор, залуживаем контактные площадки и устанавливаем новый.

6️⃣ После замены подключаем шлейф обратно, подключаем телефон к зарядному устройству и проверяем результат. Зарядка пошла, ток в норме 👍.

Ремонт выполнен успешно! Теперь телефон снова готов к использованию.
