Ремонт Apple Watch 6 замена заднего стекла с датчиками и беспроводной зарядкой

Перед ремонтом не забудьте выключить часы.

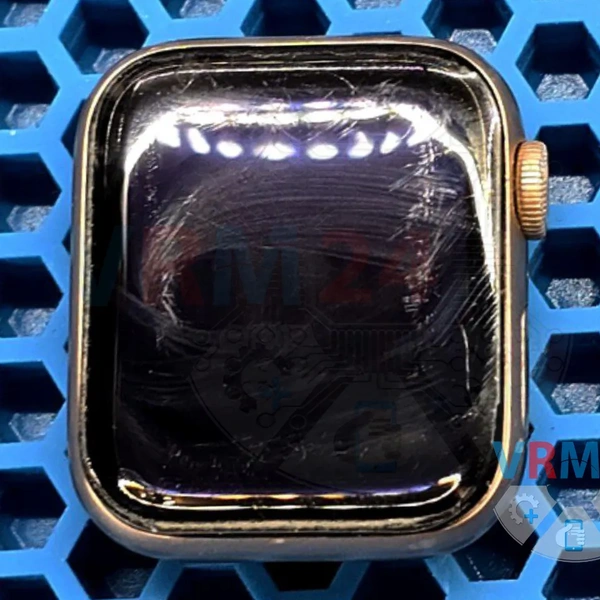

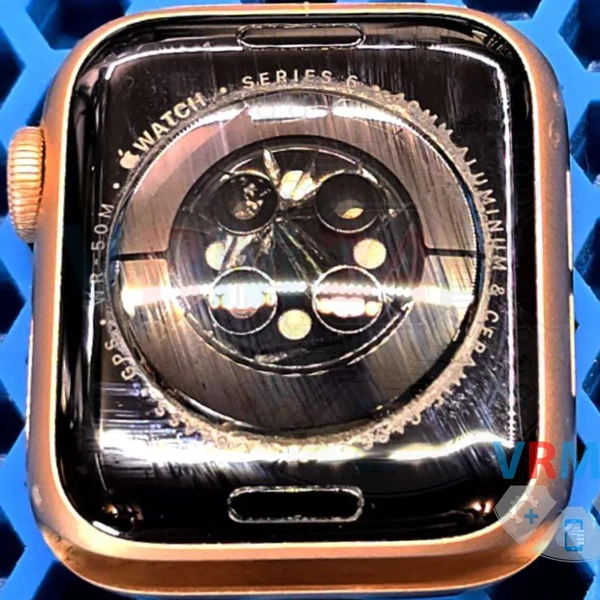

Сегодня попали на ремонт смарт часы Watch 6 на замену заднего стекла.

У этих часов уже когда-то менялось стекло дисплея, на этот раз уже будем менять полностью заднюю часть корпуса в сборе с датчиками и зарядкой.

⚠️ В принципе все эти же действия подойдут и для моделей Apple Watch 4, 5, SE, SE2, 6, 7, 8, все делается точно так же 😊

1️⃣ Как обычно, начинаем с расклейки дисплея.

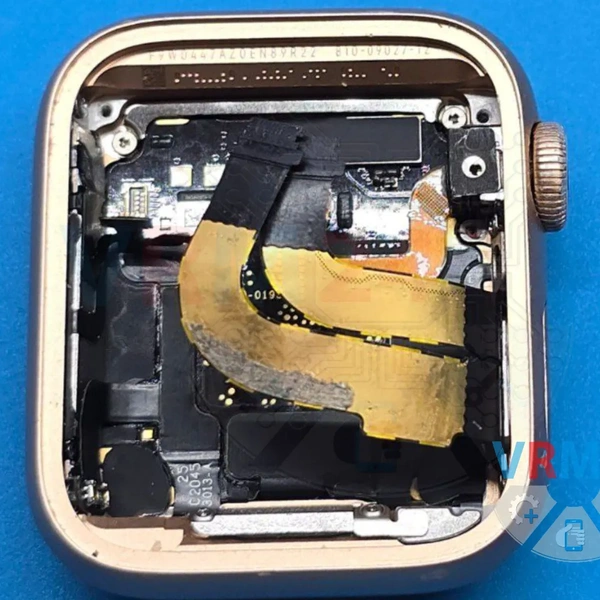

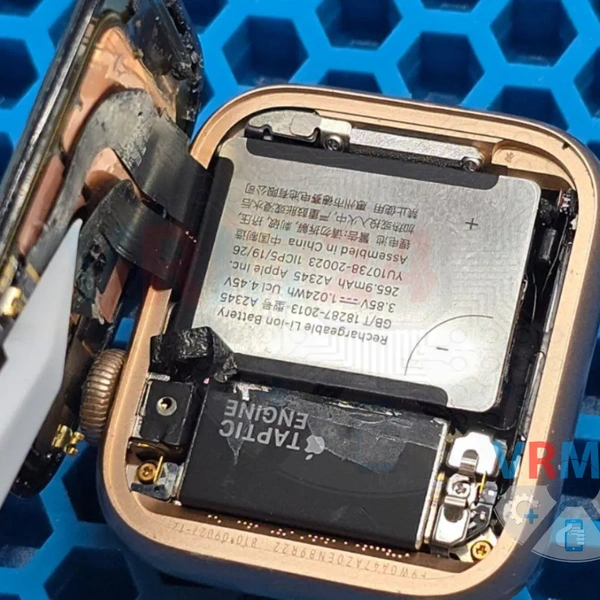

2️⃣ Отключаем аккумулятор и отклеиваем его, затем снимаем дисплейный модуль.

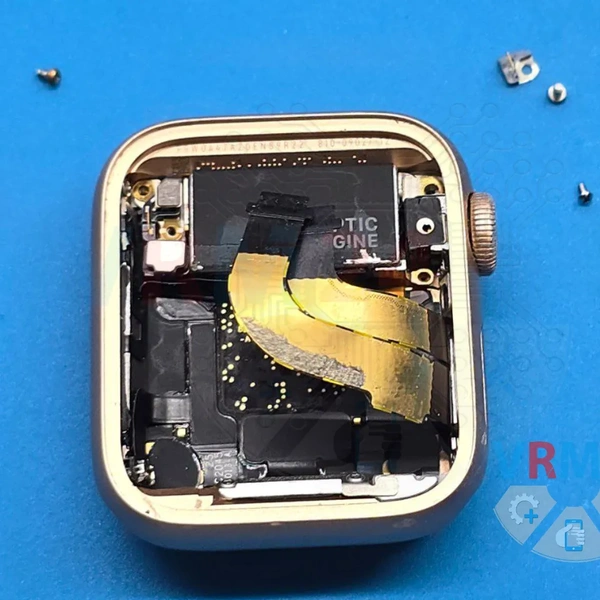

3️⃣ Выкручиваем четыре винта, держащие вибромотор.

☝️Всё винты разные (трехлучевые(Tri-Wing), крестовые(Phillips) и различной длины) , поэтому лучше их разложить таким образом, что бы при обратной сборке ничего не перепутать!

4️⃣ Отключаем шлейф вибромотора.

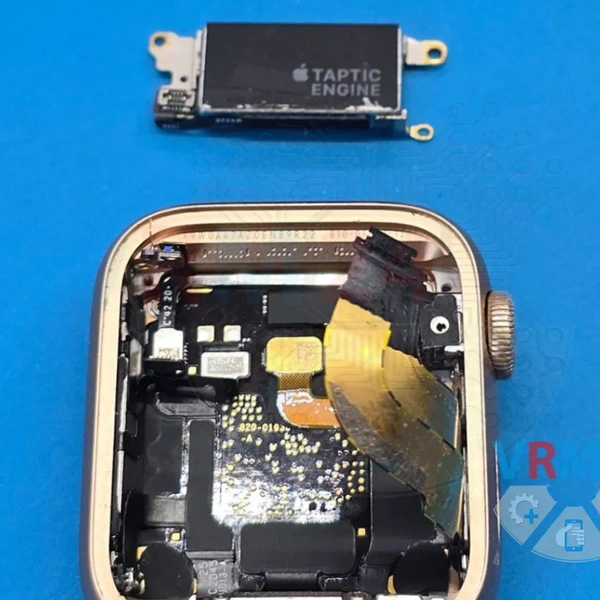

Отсоединяем вибромотор.

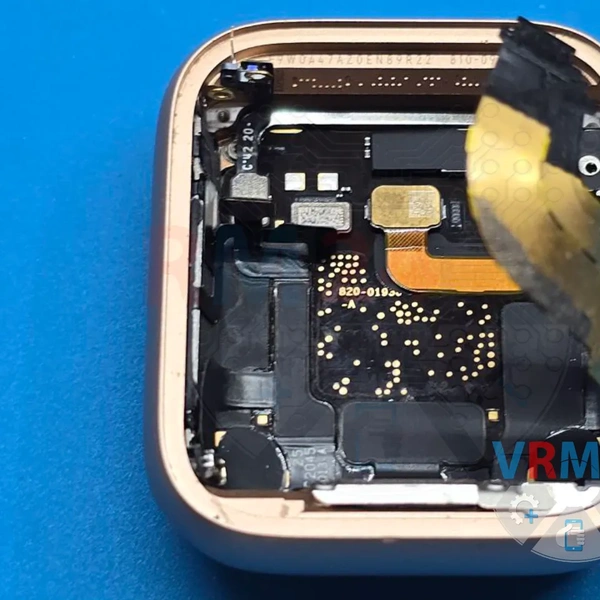

5️⃣ Отключаем шлейф антенны.

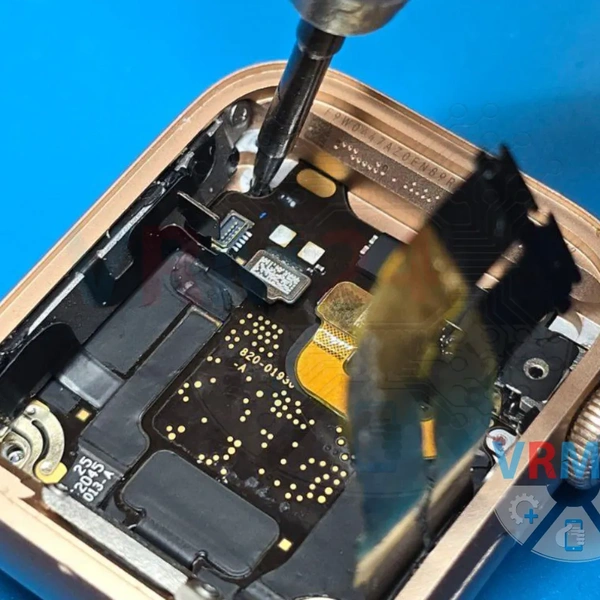

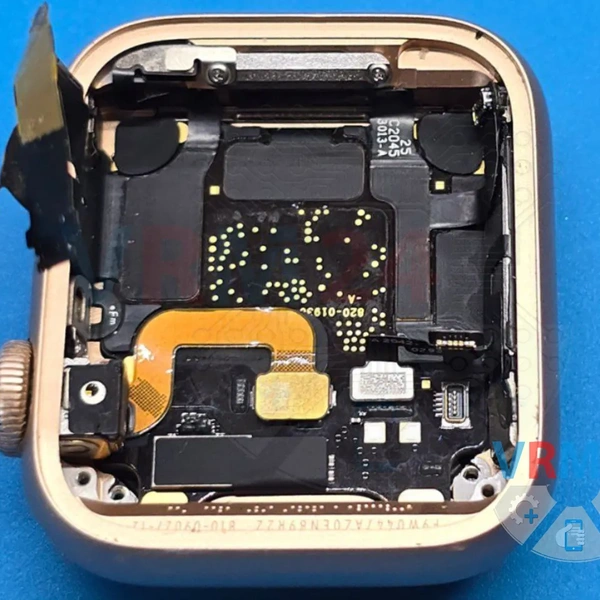

6️⃣ Выкручиваем два винта трехлучевой (Tri-Wing) отвёрткой и снимаем металлическую планку.

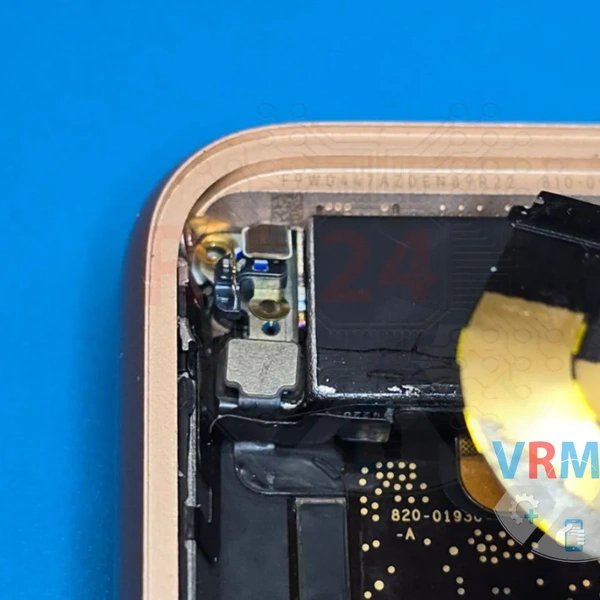

7️⃣ С другой стороны, под чёрными наклейками так же выкручиваем два винта.

8️⃣ Заднюю крышку кроме клея, больше ничего не держит.

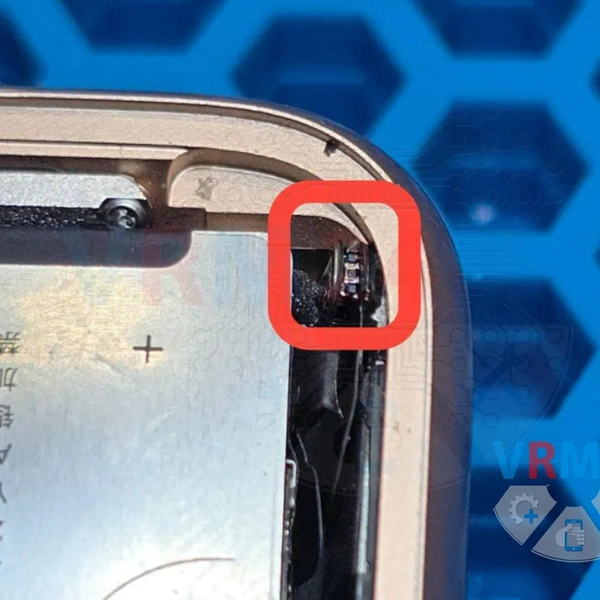

Давим на угол задней крышки, прямо в место куда вкручивается винт (заднюю крышку желательно предварительно нагреть)

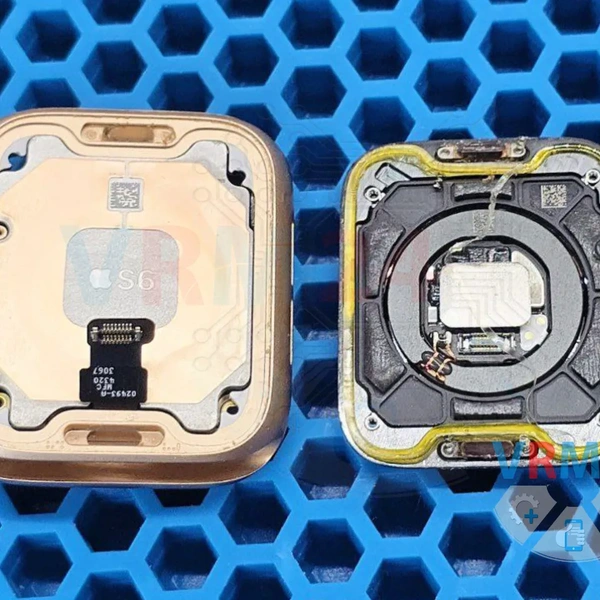

9️⃣ Аккуратно отрываем крышку и отсоединяем шлейф, затем убираем крышку.

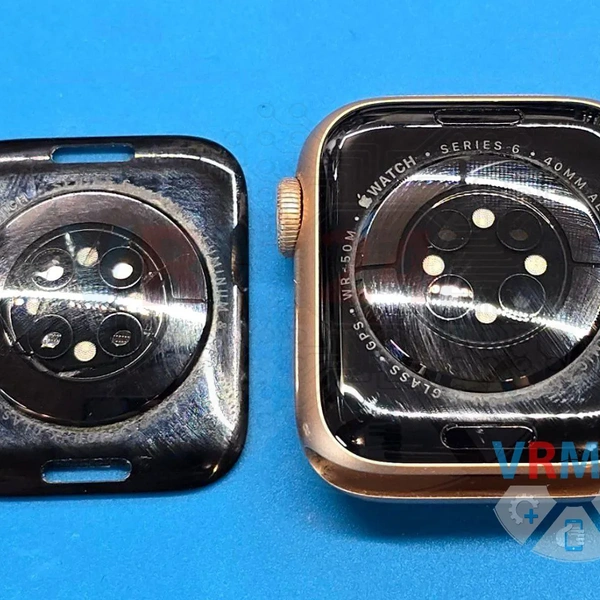

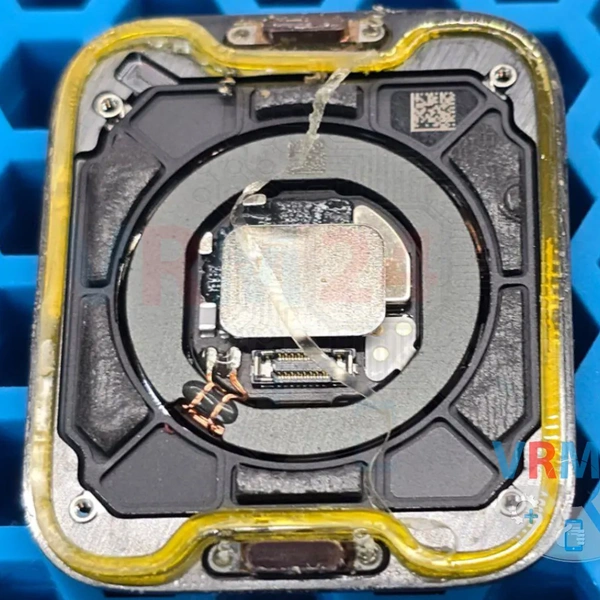

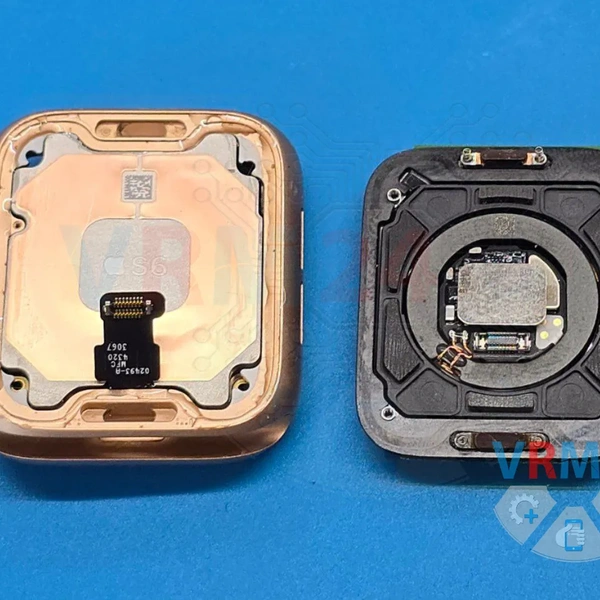

Снятая задняя крышка.

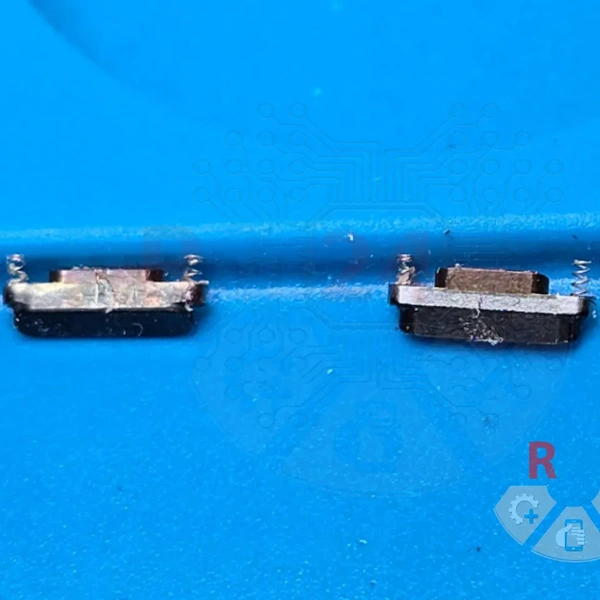

Две защёлки для ремешков расположенные на крышке нужно будет перенести на новую!

В защелках расположены по две пружинки, которые практически не держатся, поэтому для удобства их выклеиваем. Так будет гораздо проще потом собрать устройство 🙃

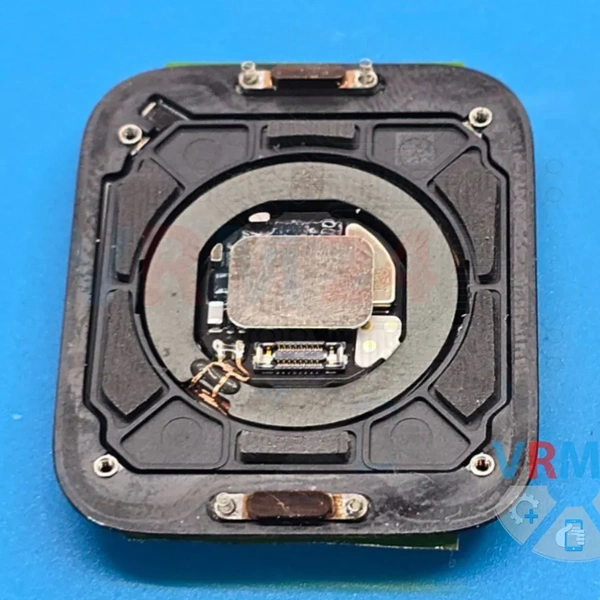

🔟 Вставляем защёлки в новую крышку.

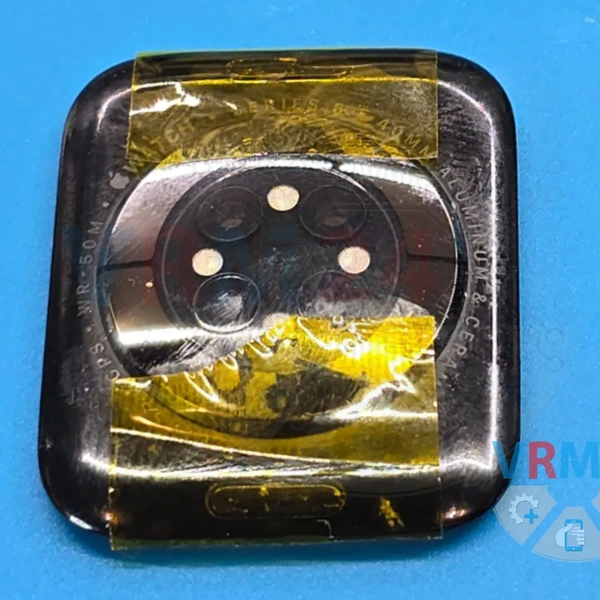

Для удобства эти защёлки фиксирую скотчем с обратной стороны, чтобы они не выпадали.

1️⃣1️⃣ Готовим корпус к склейке.

Вклеиваем на герметик прокладку и дополнительно наносим герметик тонкими слоем по контуру.

Присоединяем шлейф и приклеиваем новую крышку к корпусу. Это самый сложный момент в этом ремонте!

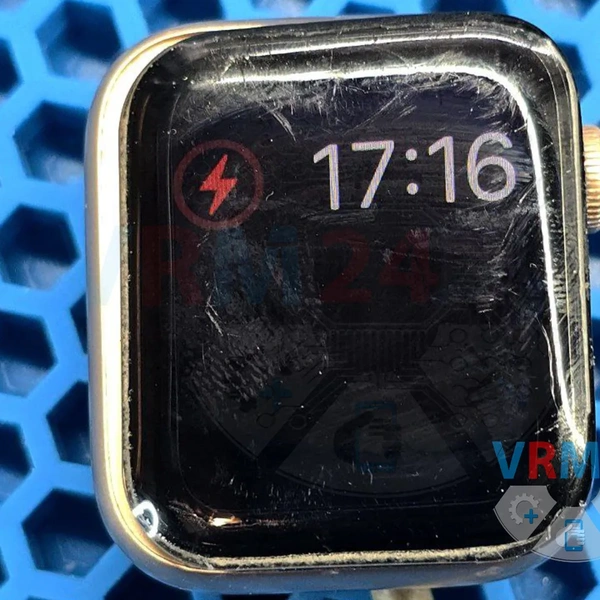

Частично собираем устройство, чтобы проверить функции зарядки и работы датчиков перед вклейкой дисплея!
