Google Pixel 4a

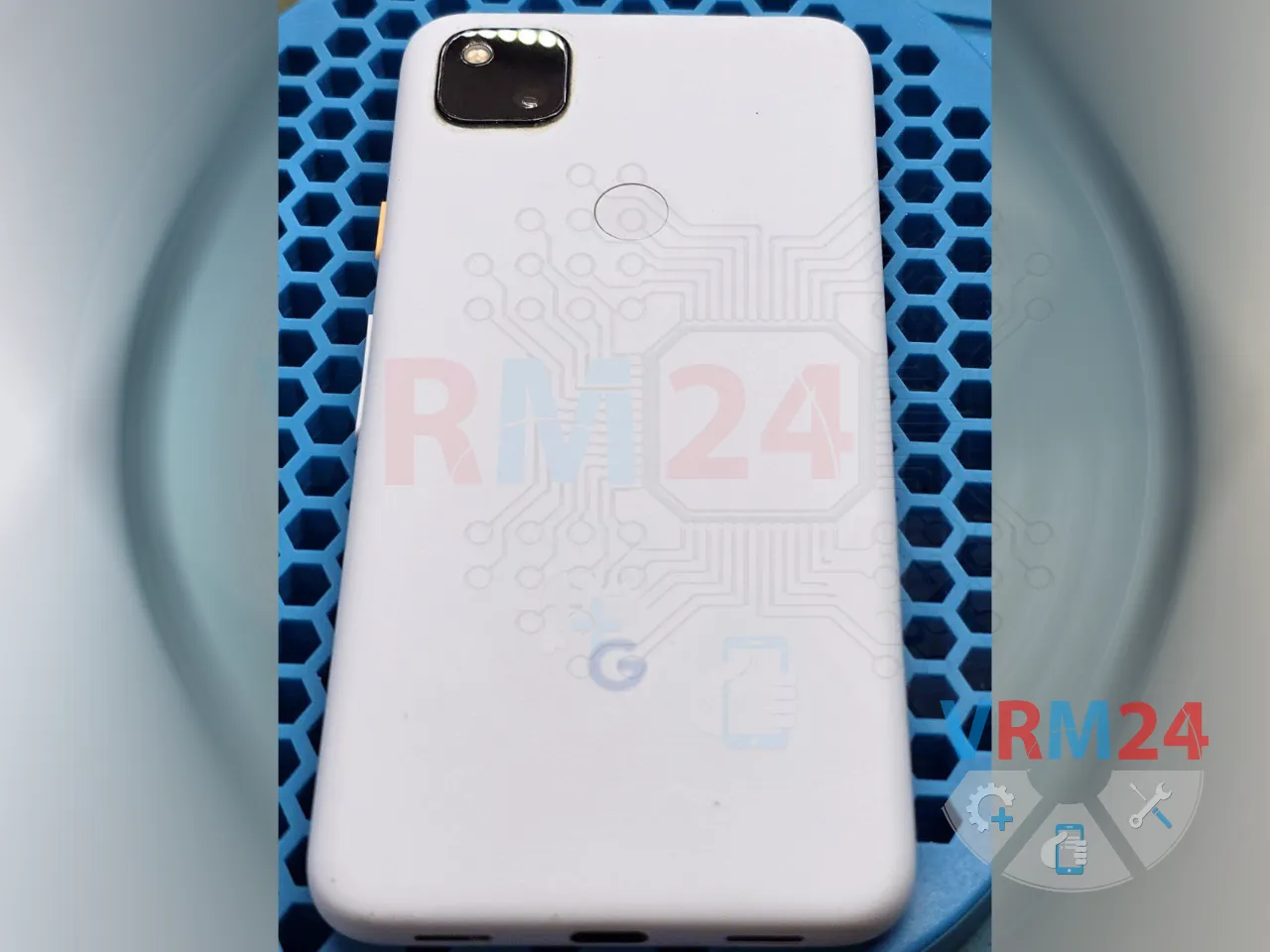

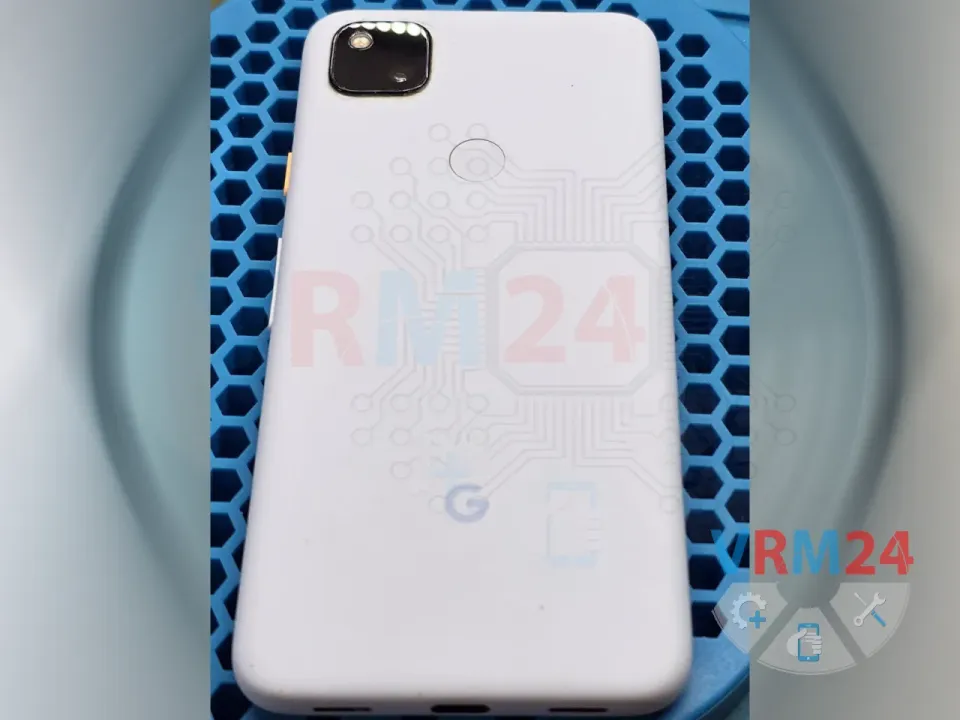

Попал на ремонт смартфон от Гугла - пиксель 4а на замену АКБ.

Сложность замены заключается в том, что разборка аппарата начинается с отсоединения дисплейного модуля и это немного усложняет процесс 😏

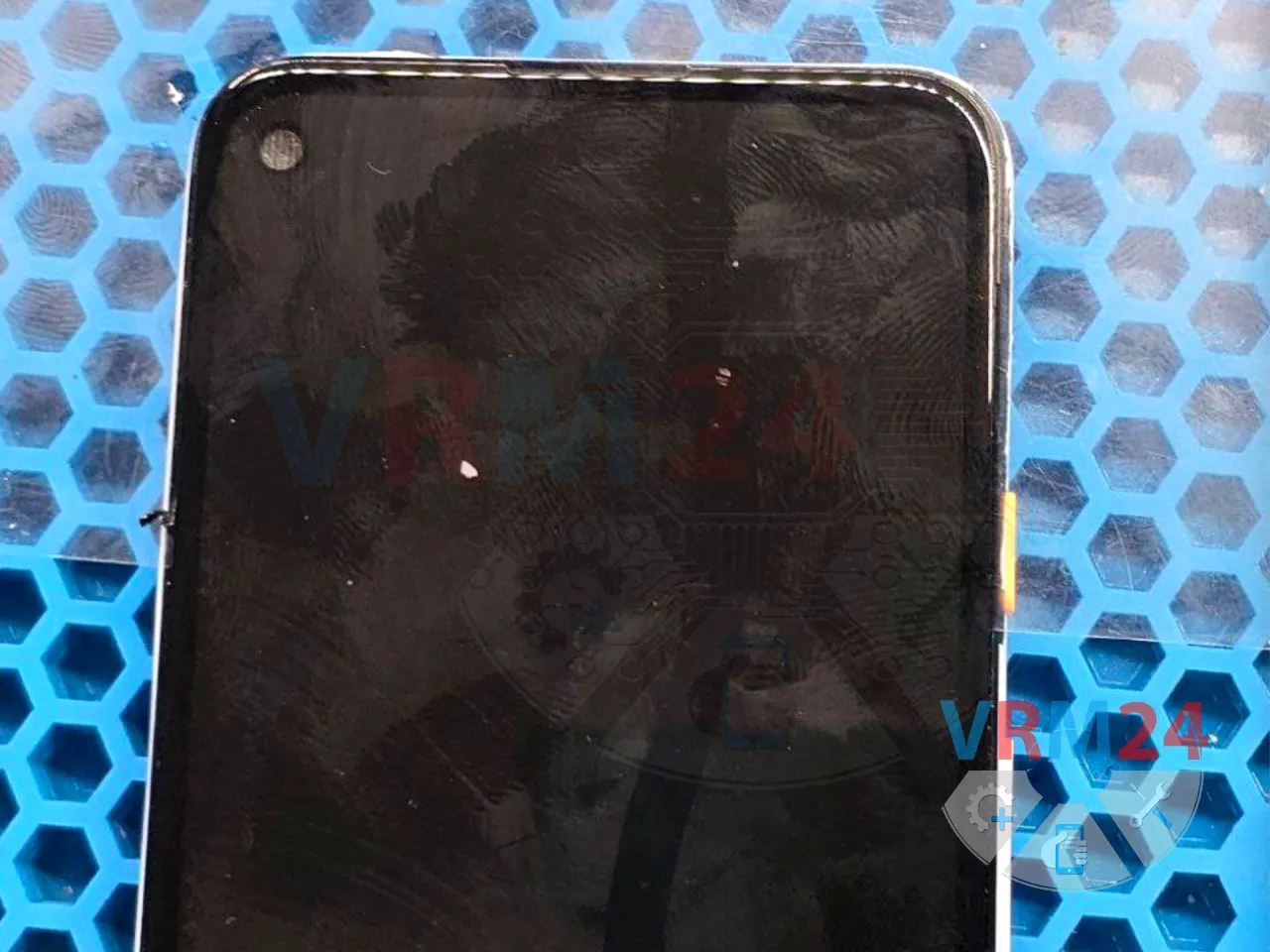

Нагреваем дисплей на сепараторе до 50 градусов цельсия.

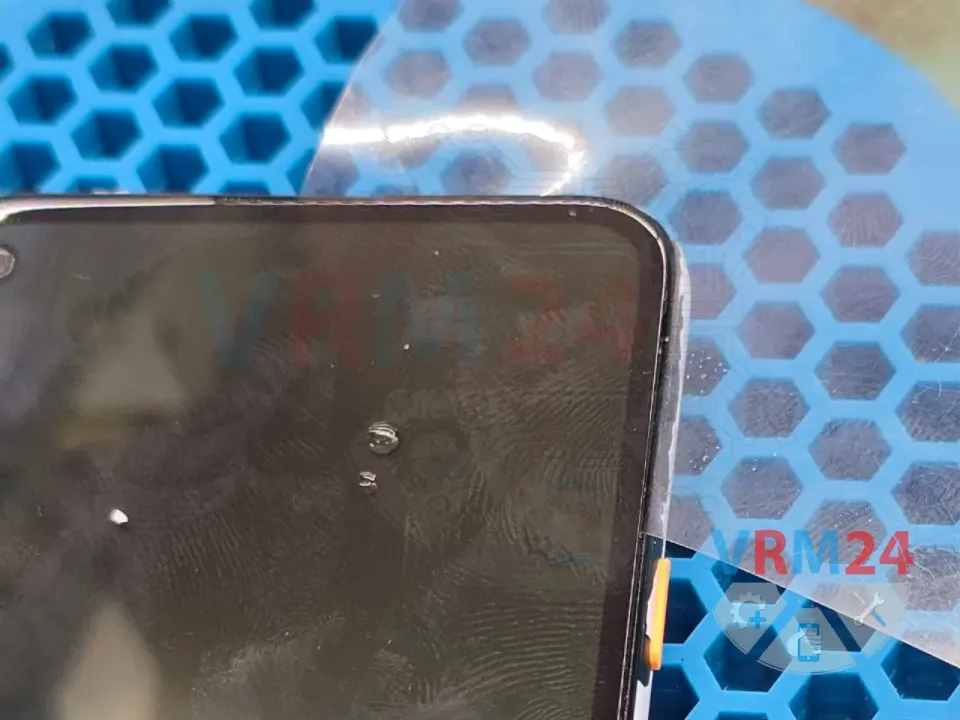

И аккуратно, с угла начинаем расклеивать модуль, капая шприцом изопропиловым спиртом в место расклейки. Постепенно заводим плёнку под дисплей.

☝️ Перед расклейкой обязательно нужно посмотреть в интернете фото дисплея с обратной стороны, что бы понимать где проходят шлейфы.

Важно их не повредить при разборке!

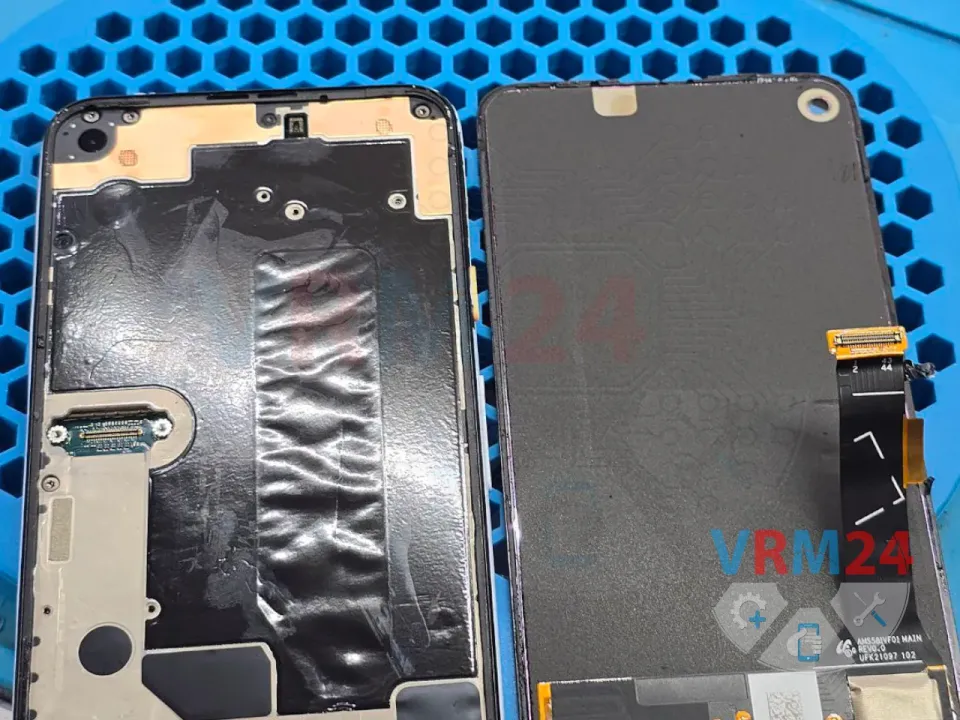

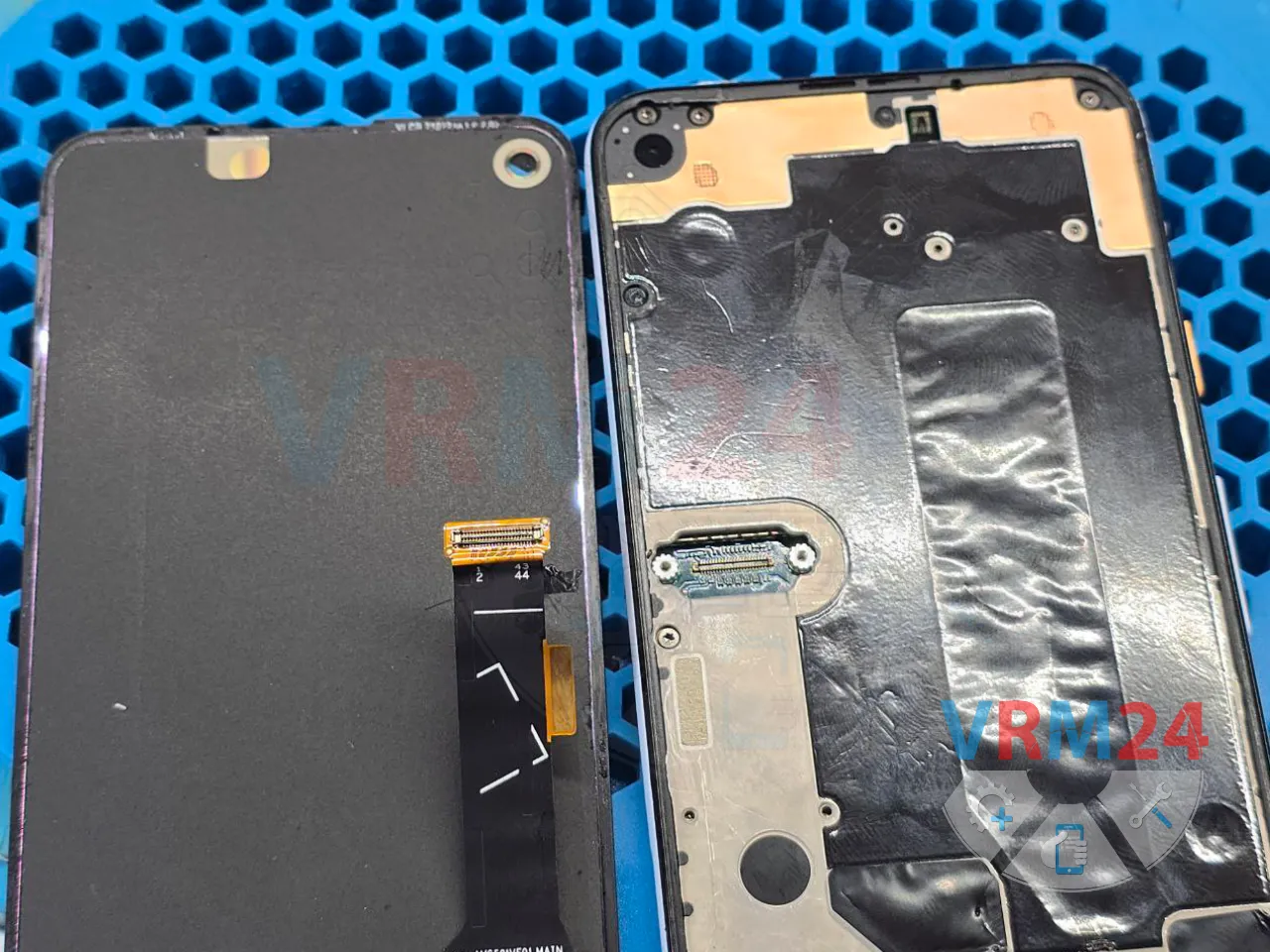

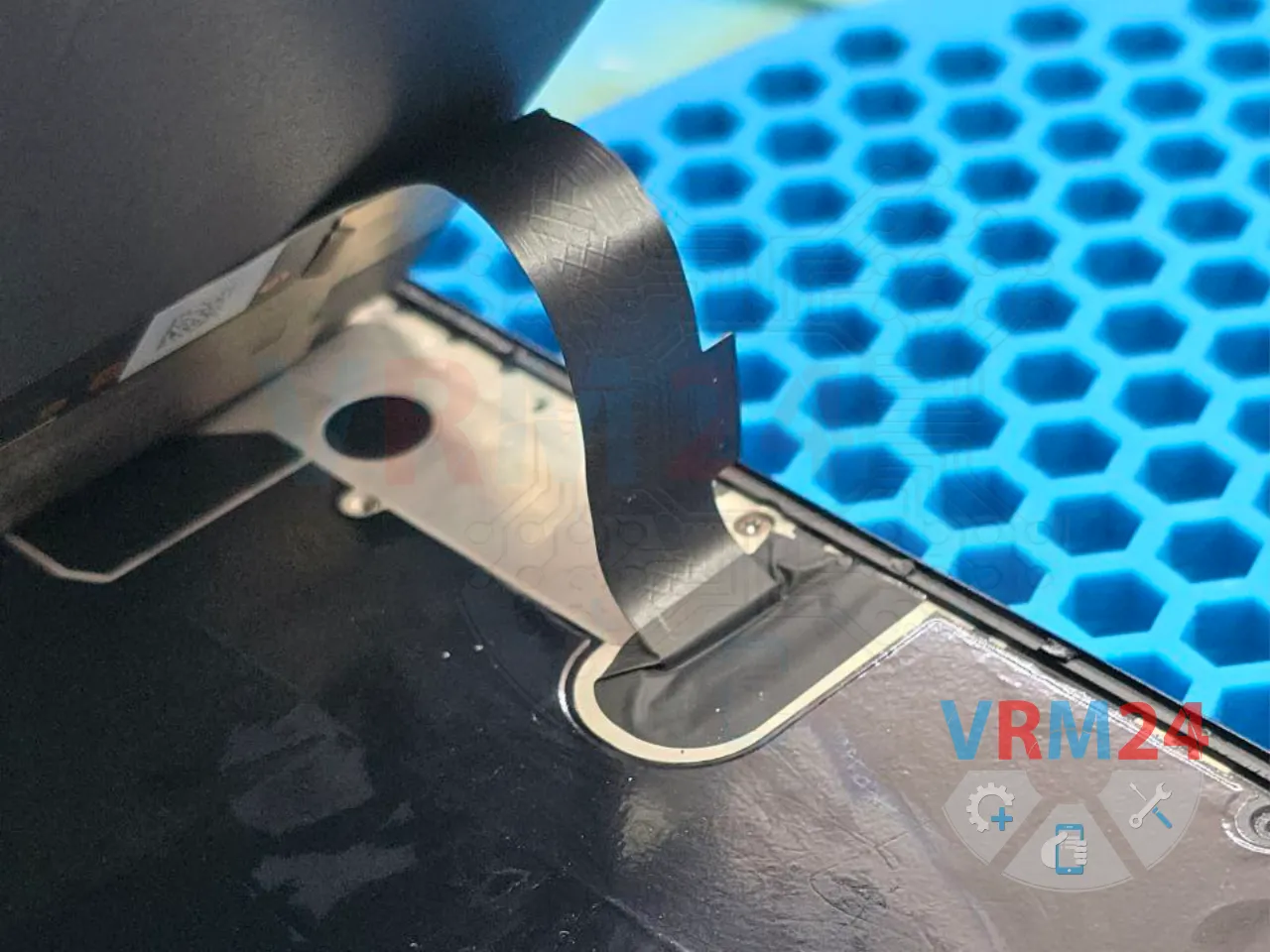

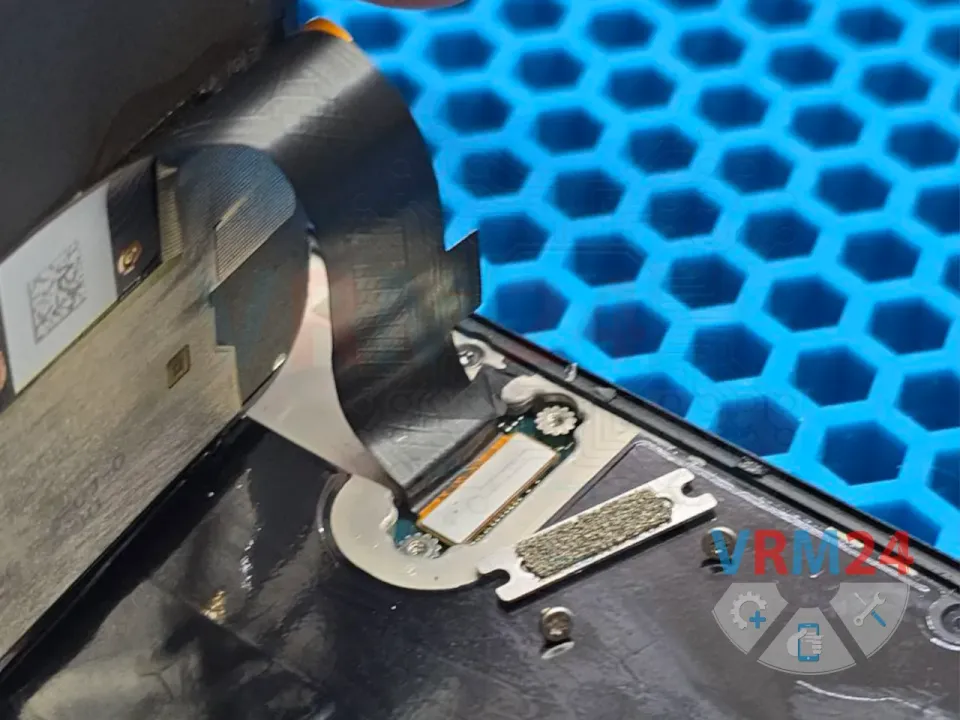

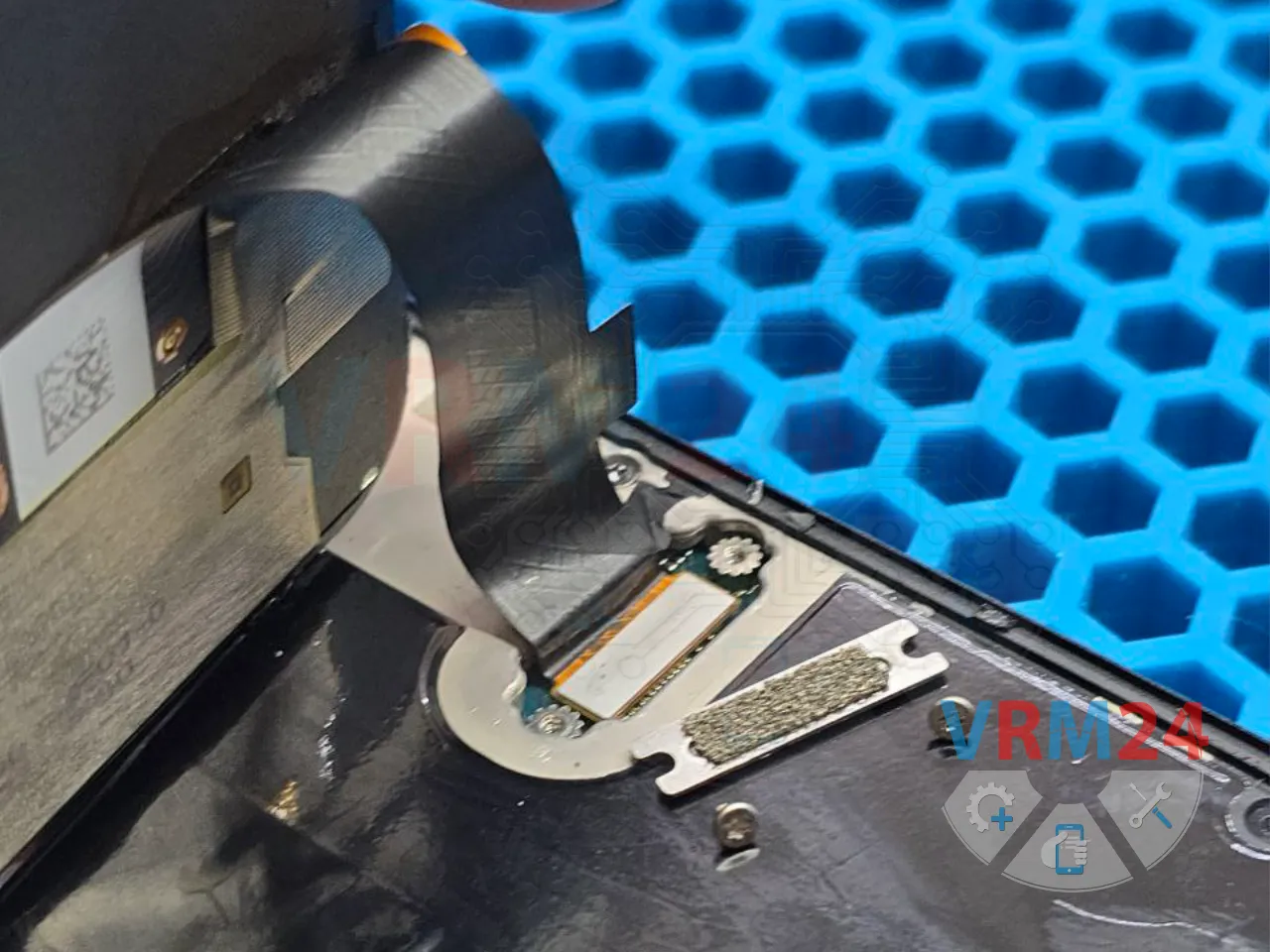

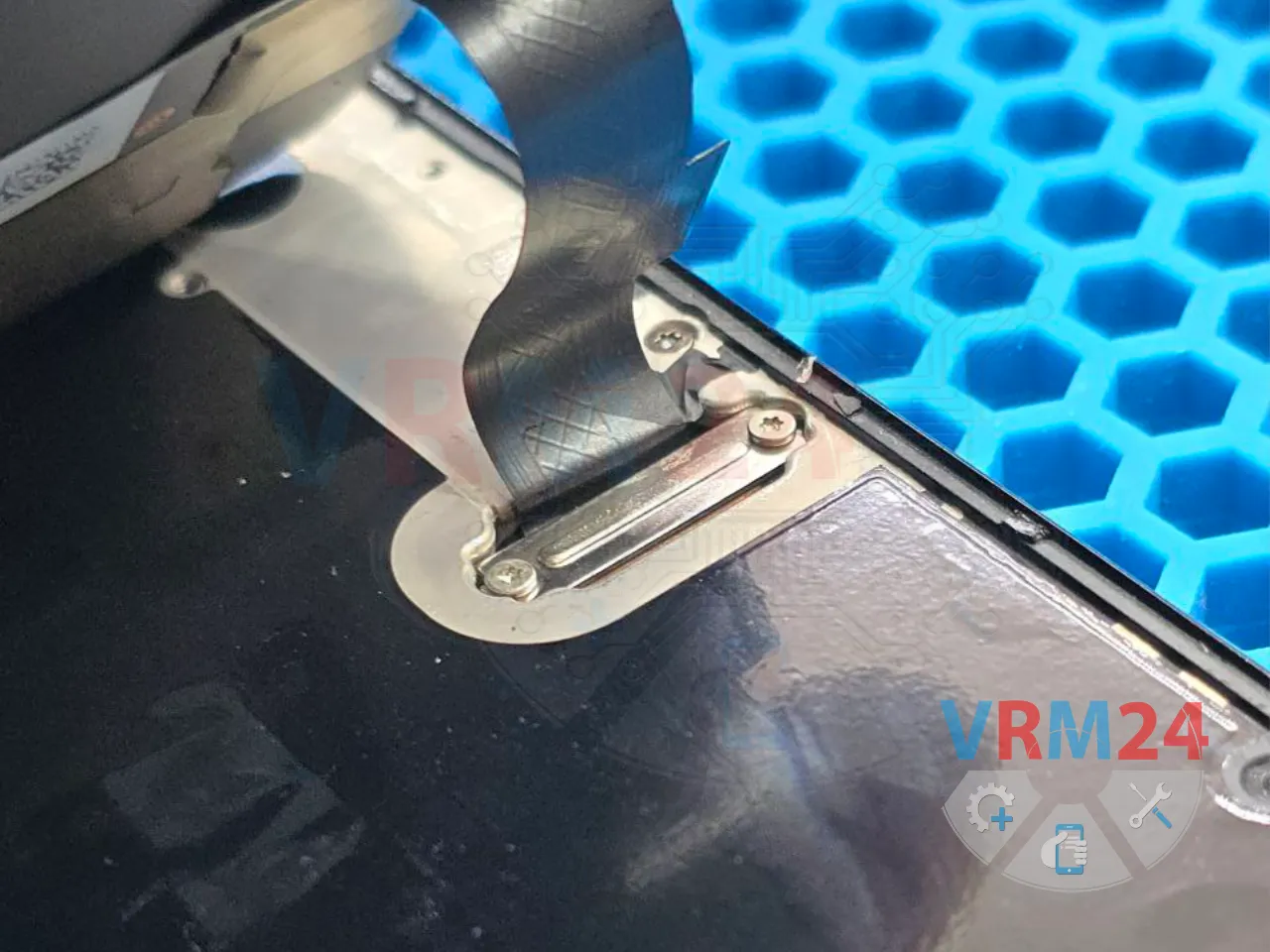

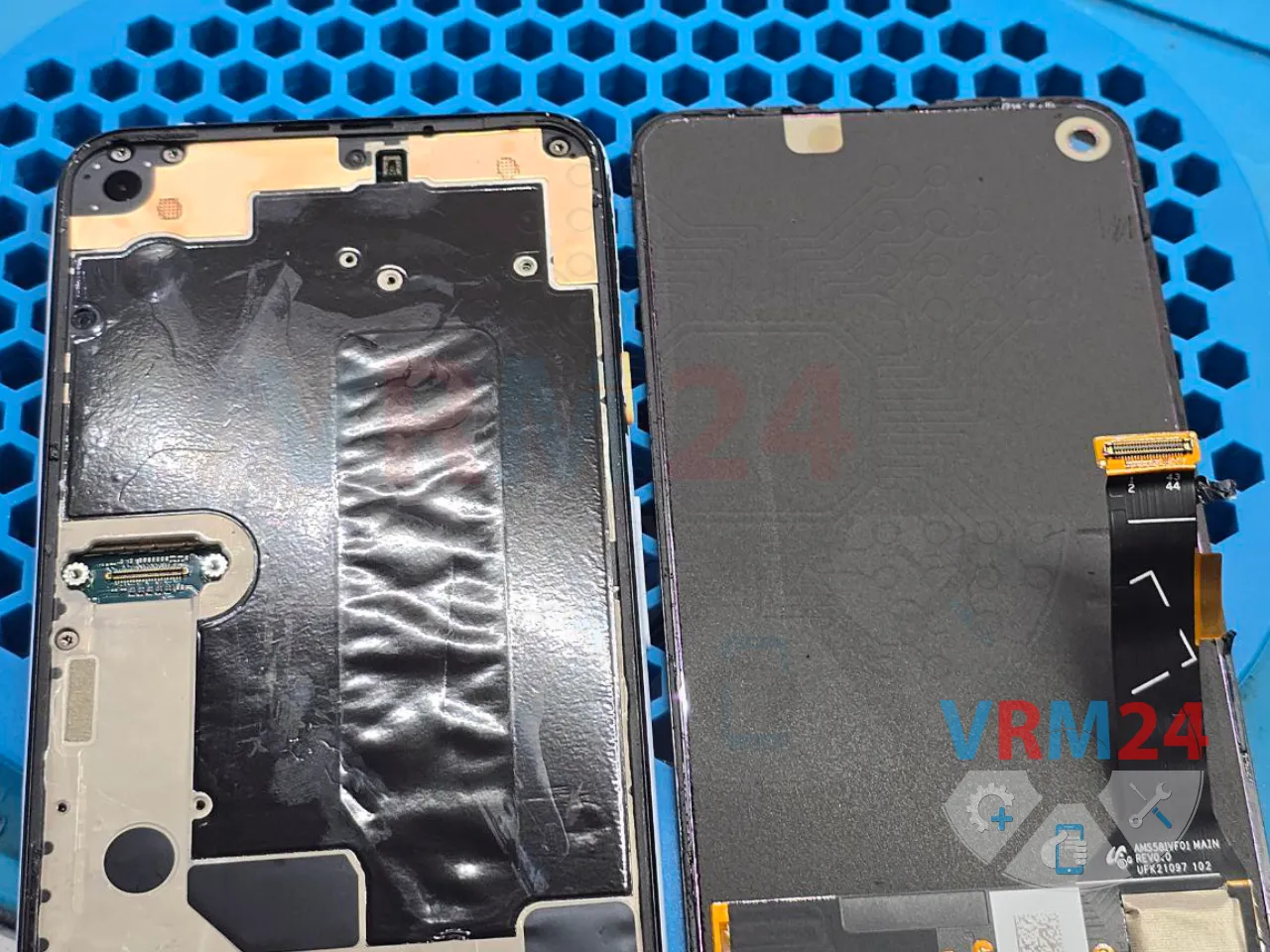

После отсоединения дисплея, приподнимаем его, так что бы можно было подлезть отвёрткой и отсоединить металлическую планку, которая удерживает коннектор шлейфа дисплея.

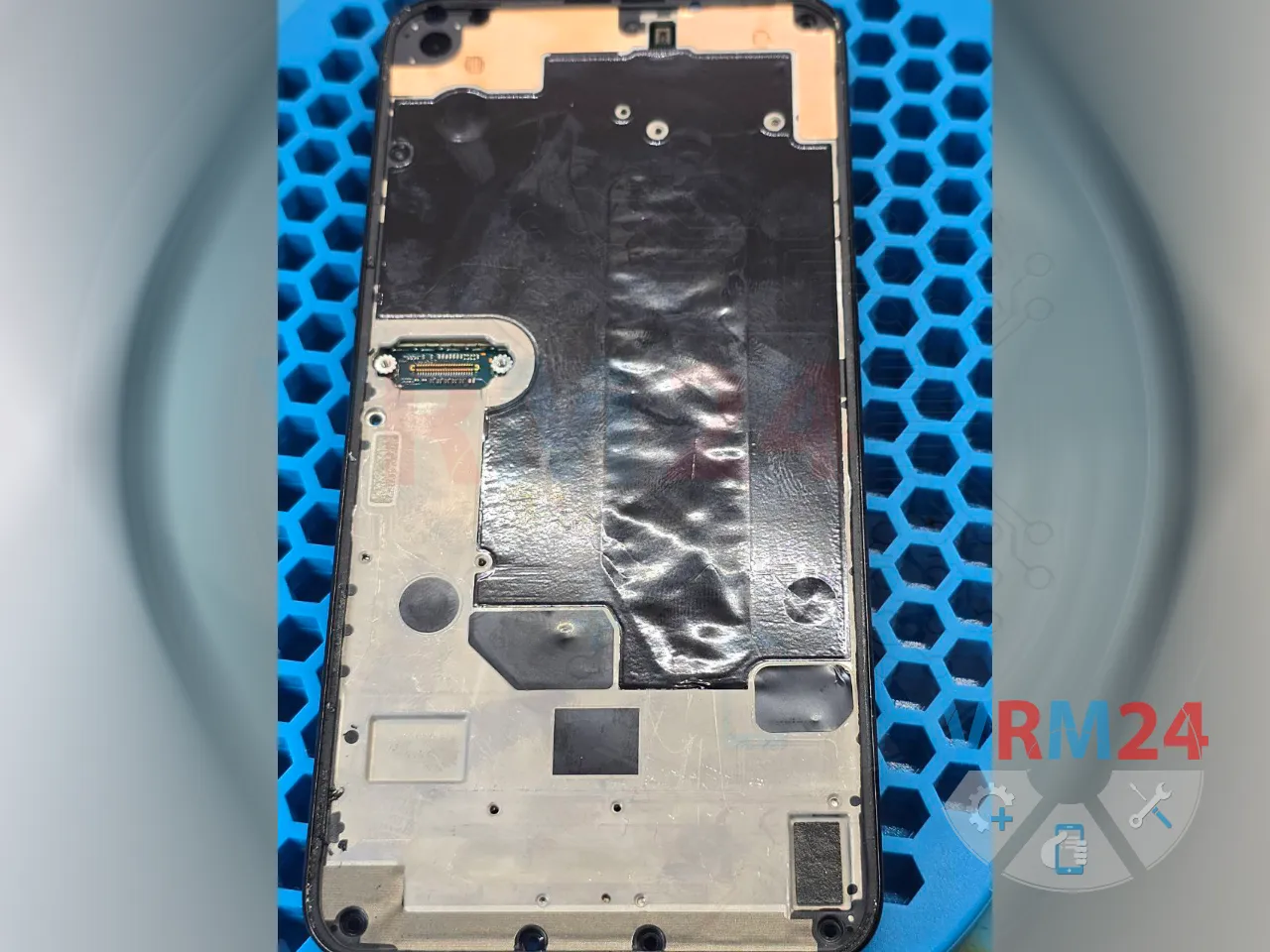

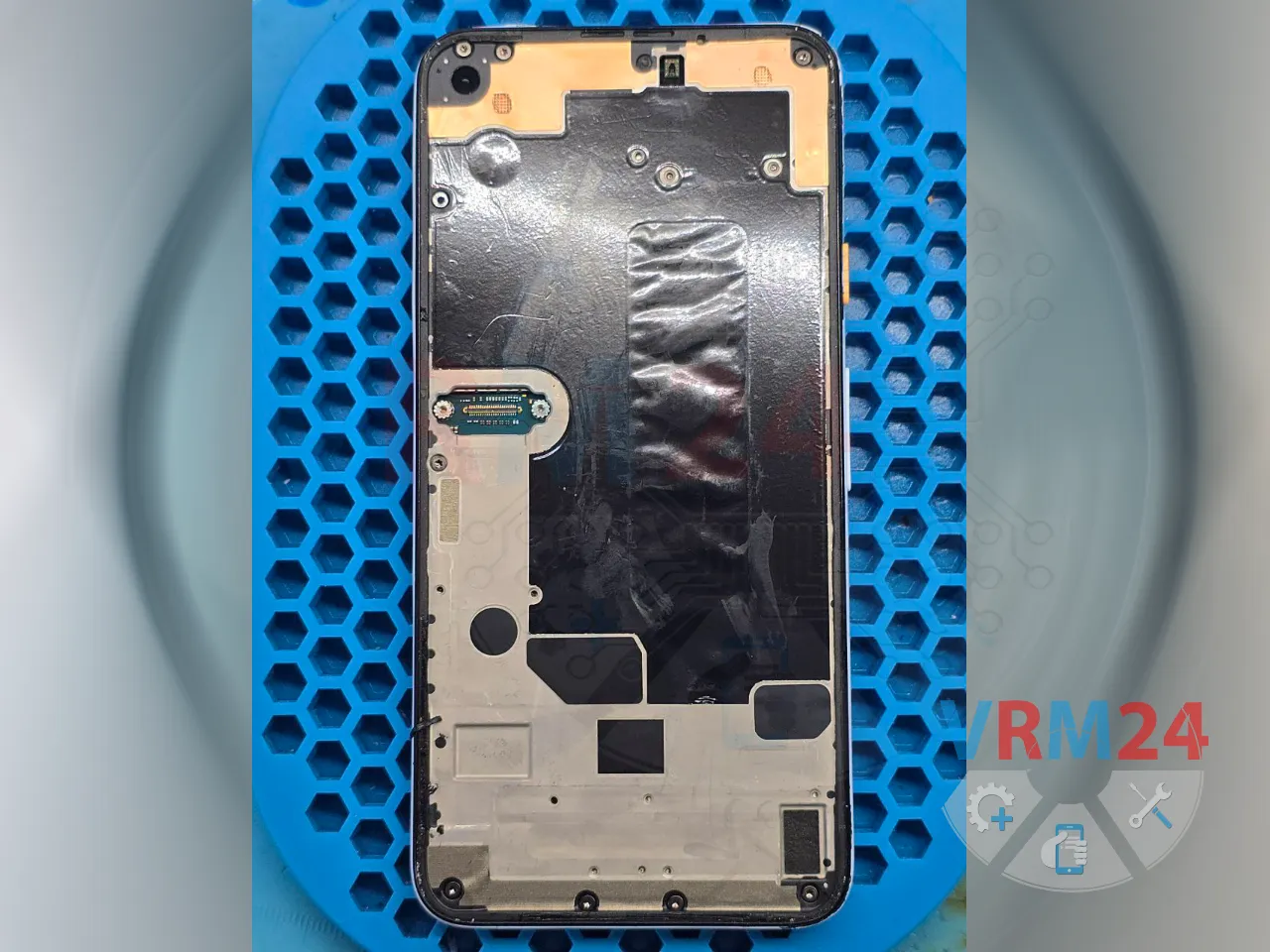

Выкручиваем винты которые находятся под дисплеем.

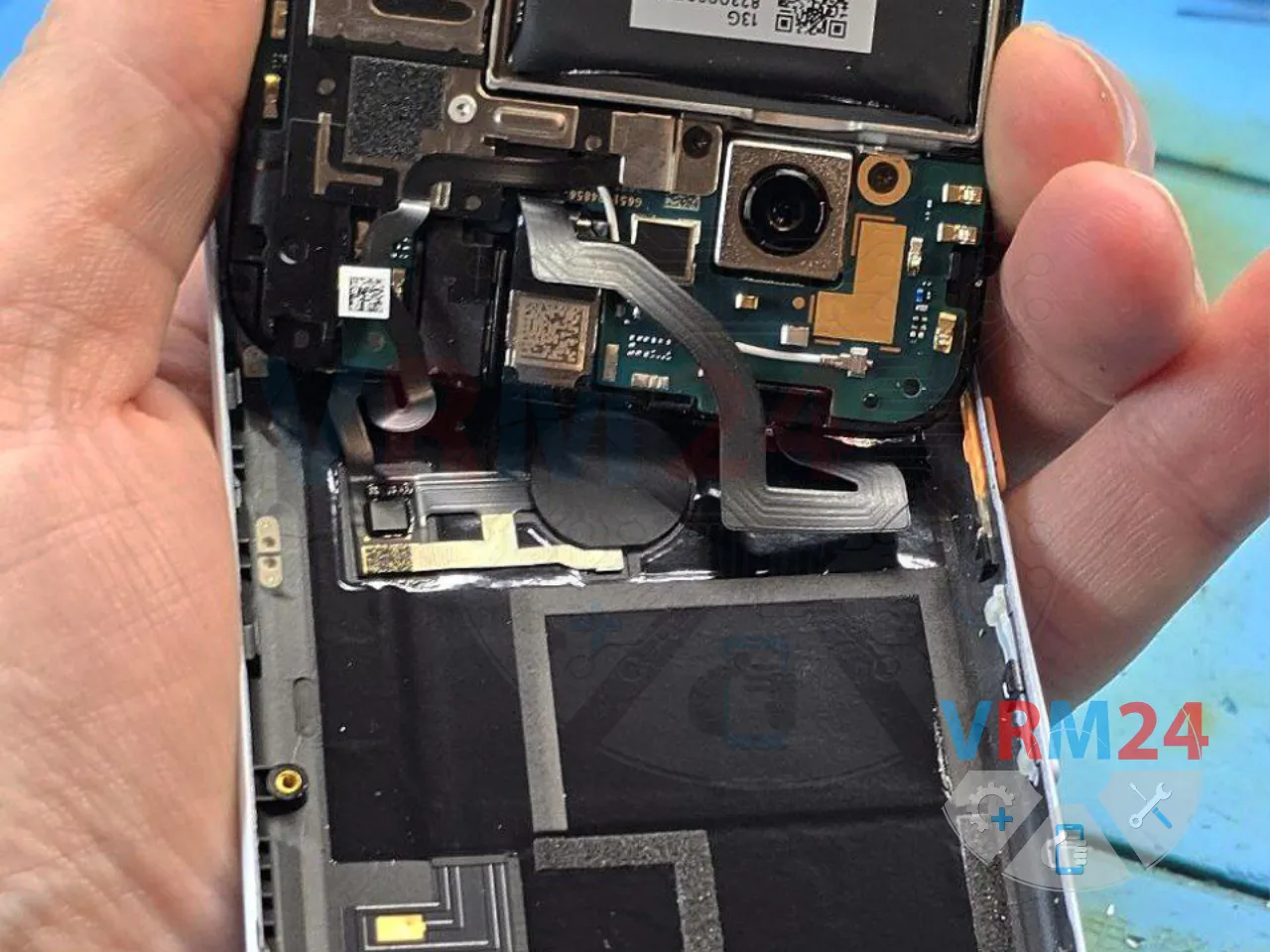

Достаточно странная конструкция, задняя крышка имеет два шлейфа на сканер отпечатка и датчики, которые подсоединены к основной плате под прикрученной пластиковой планкой.

Просто отсоединить шлейфа и снять крышку не получится.

Придётся повернуть крышку таким образом, чтобы получить возможность выкрутить винты держащие основную плату и шлейфа.

⚠️ Винты держащие крышку трех видов, поэтому нужно запомнить или разложить в нужном порядке и не перепутать при сборке!

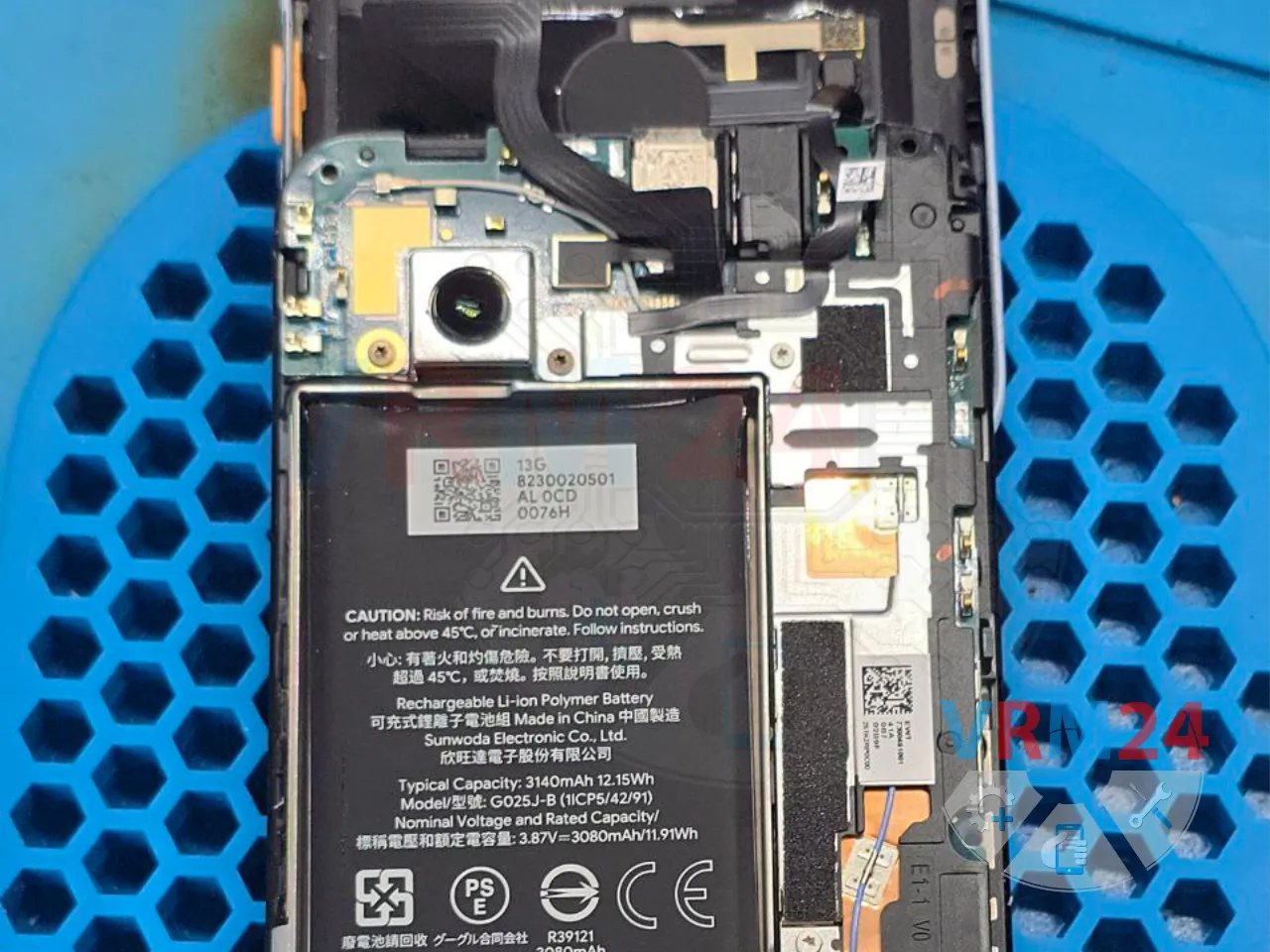

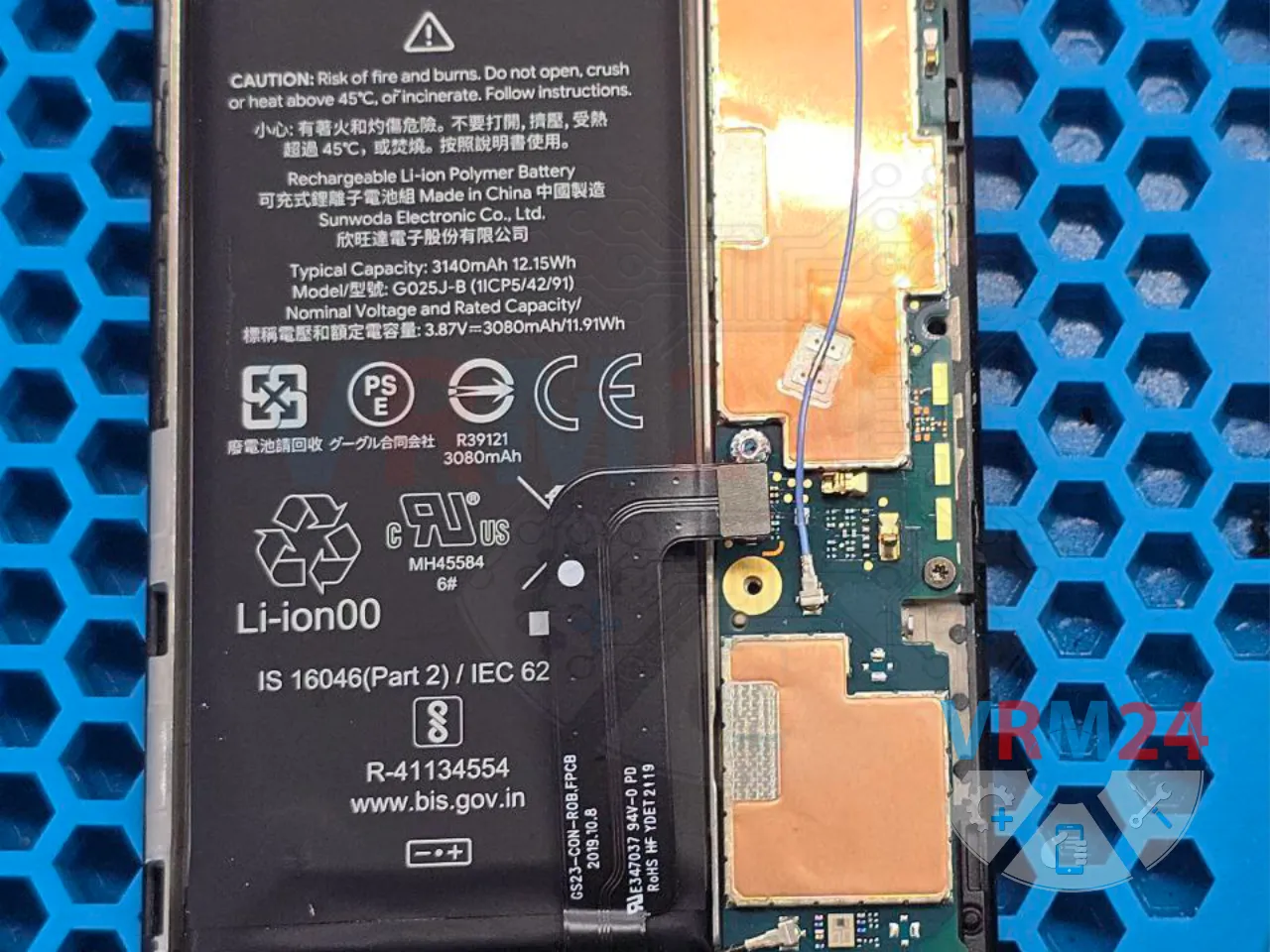

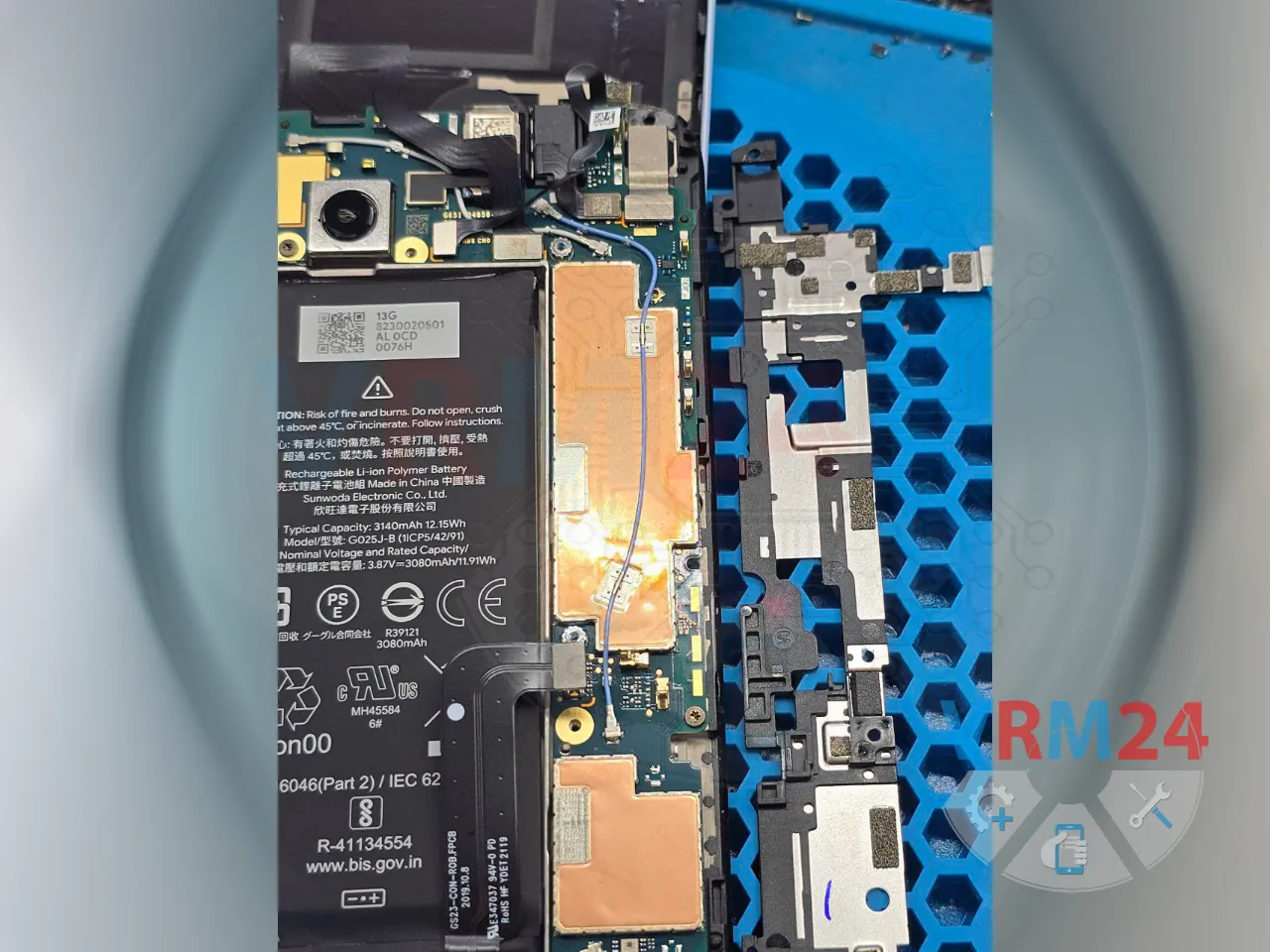

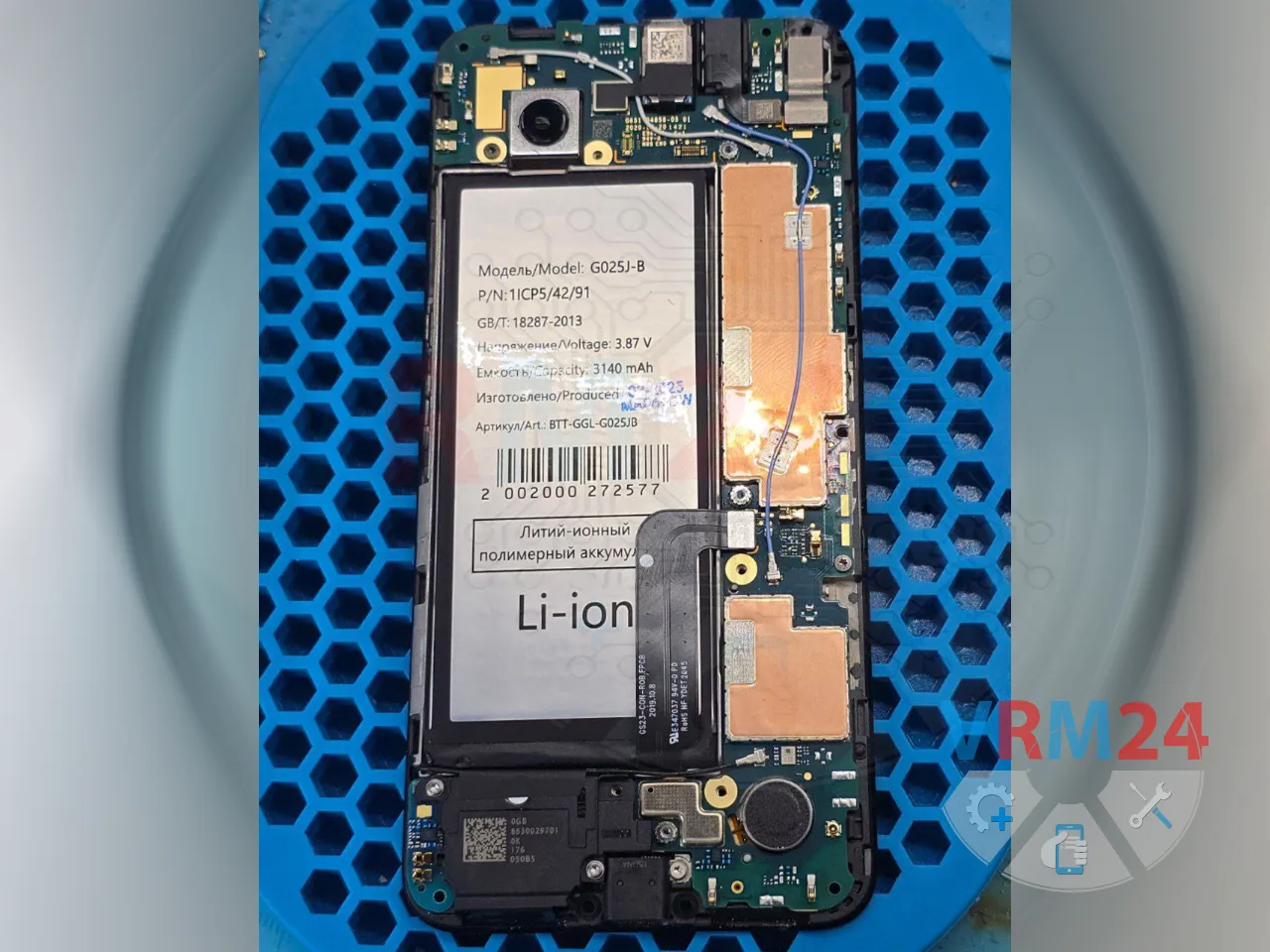

Снимаем пластиковую рамку и отсоединяем шлейф батареи и шлейфы ведущие на заднюю крышку.

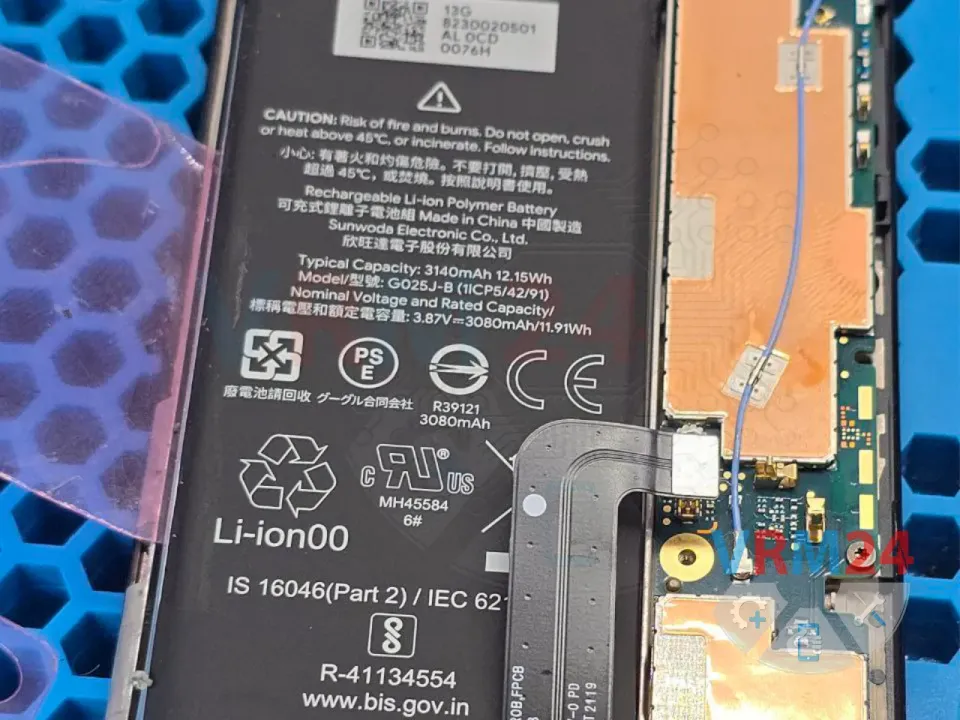

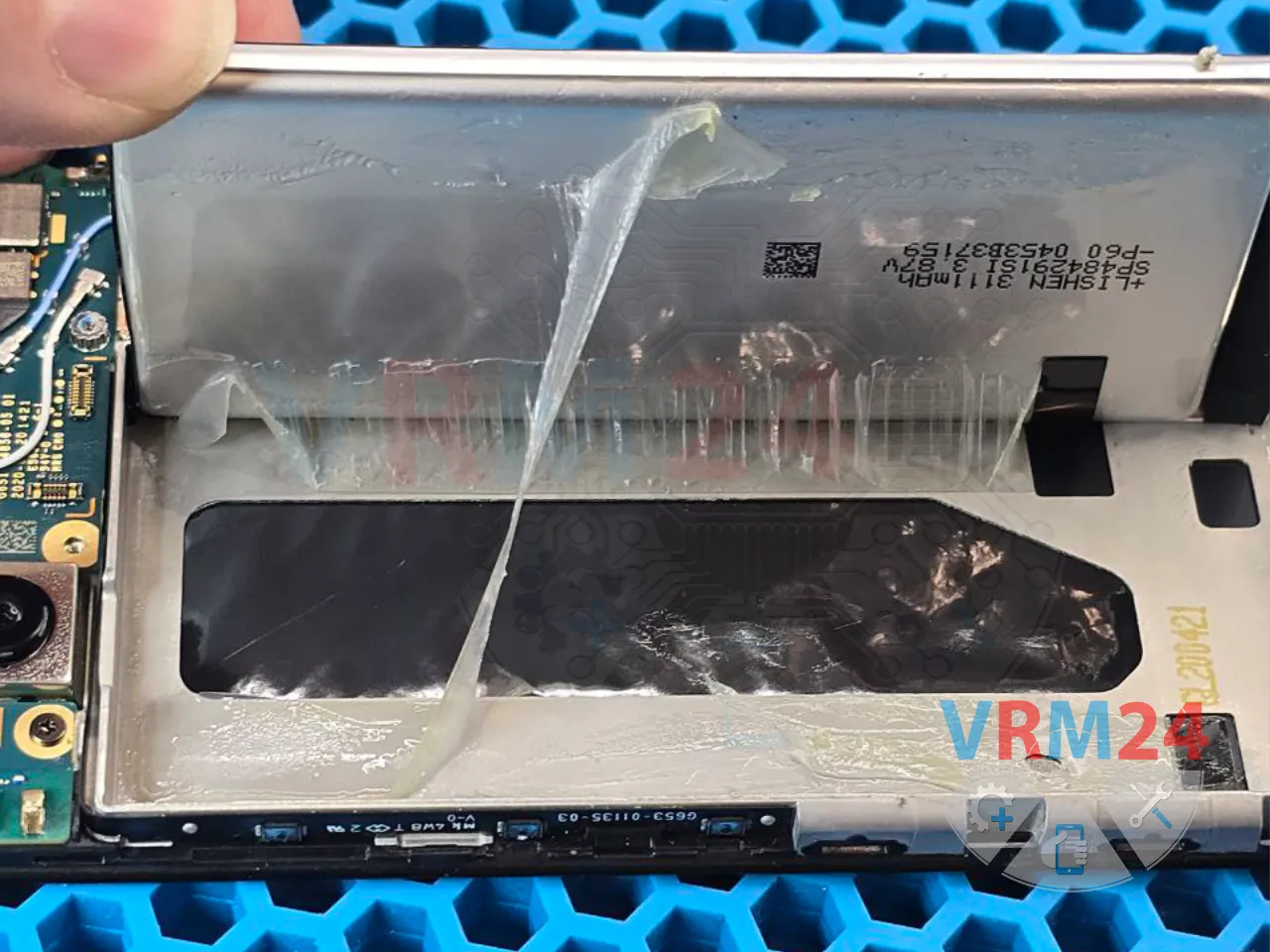

Также с помощью пластиковой пленки и изопропилового спирта отсоединяем аккумулятор.

Под батареей нет ни каких шлейфов, её можно снимать не опасаясь!

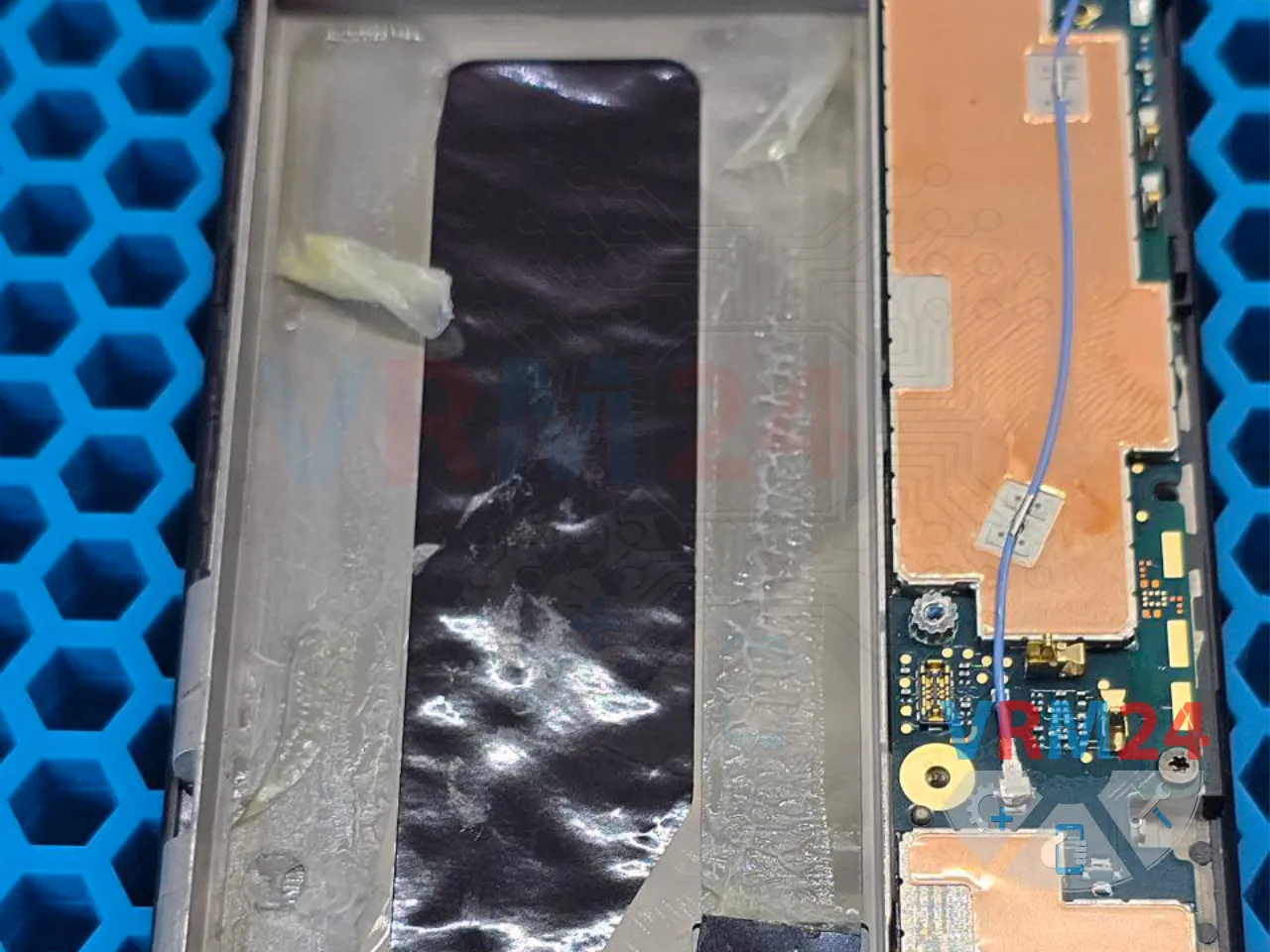

Только когда отсоединили аккумулятор стало заметно что под ней заводские полоски скотча с чёрными концами за которые по идее нужно их вытянуть.

И стала понятна задумка инженеров компании Google, как на самом деле нужно было снимать аккумулятор правильно 😂

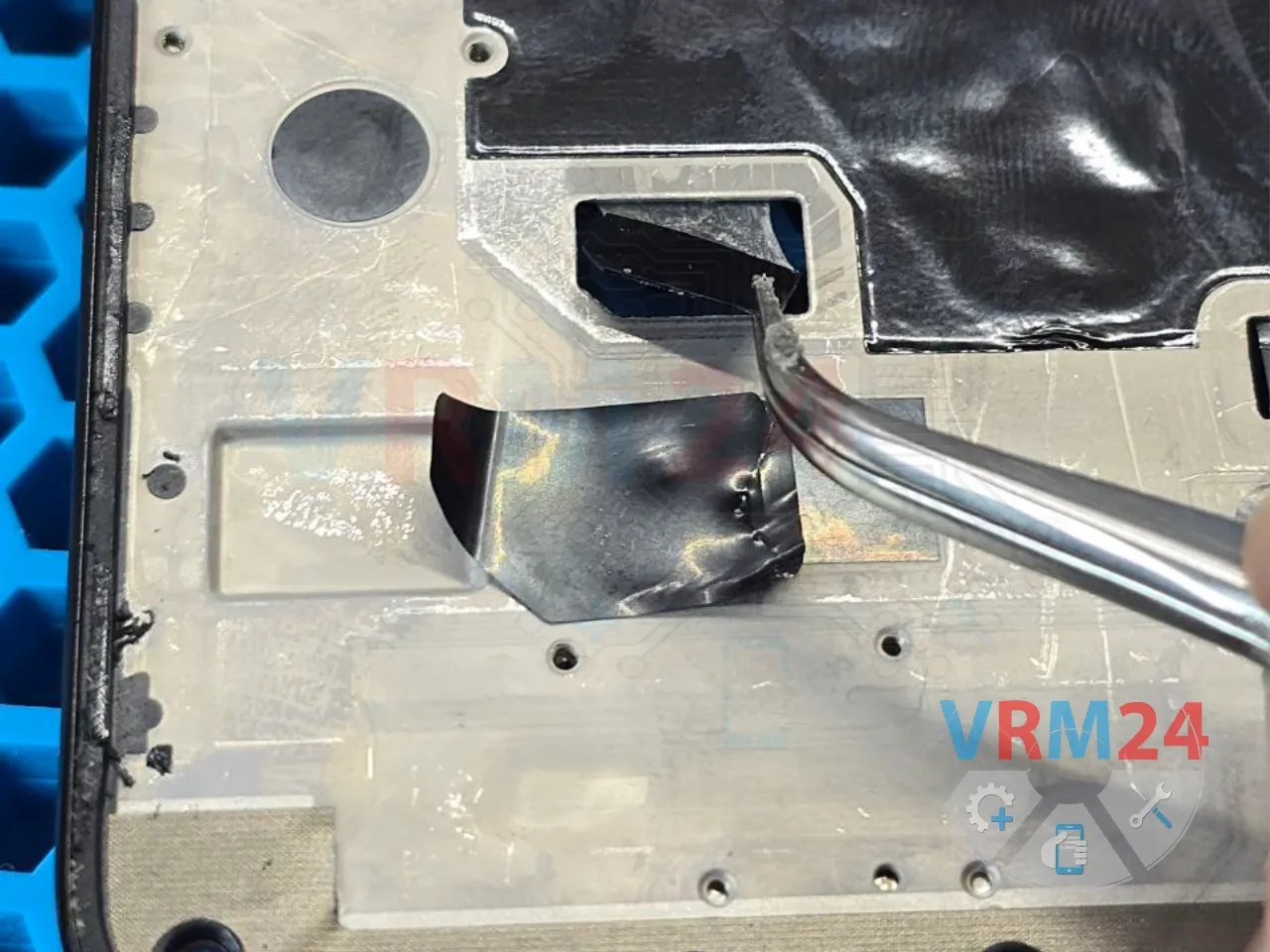

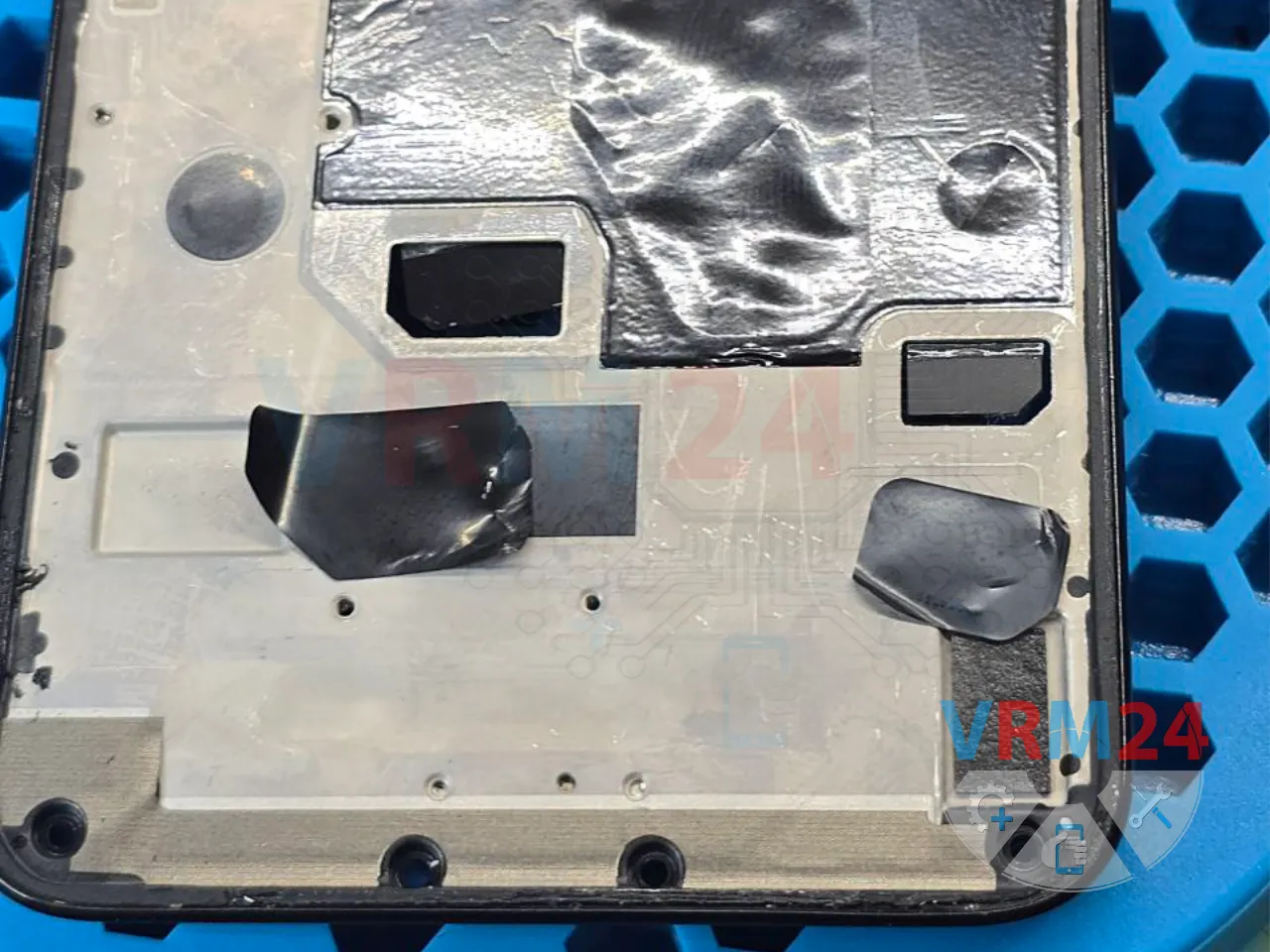

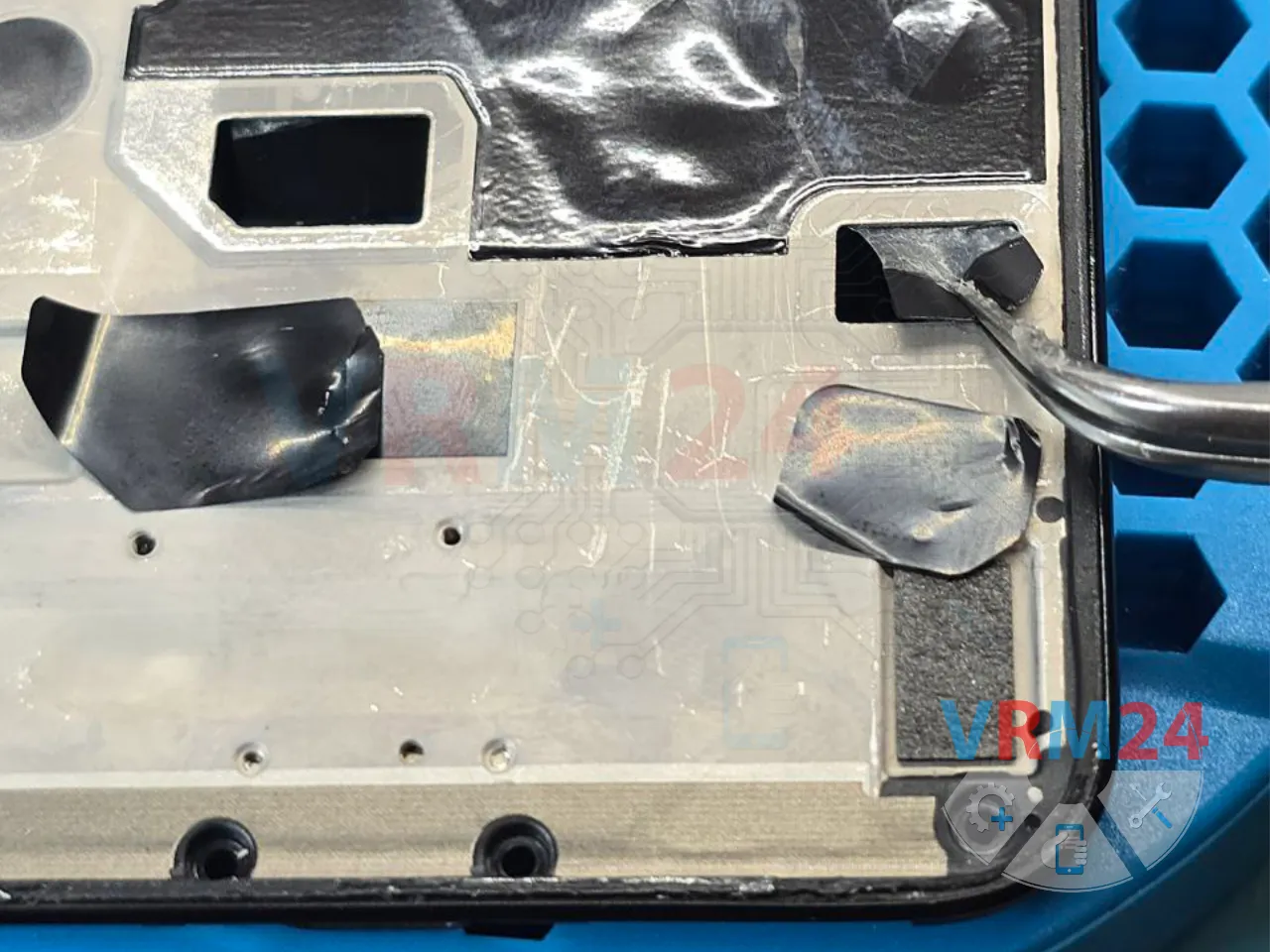

❗️ Со стороны дисплея, под чёрными наклейками, есть прорези в металлической станине, где находятся концы скотча за которые он вытягивается полностью 😏

Устанавливаем новую батарею и подготовленное место с двусторонним скотчем.

Собираем телефон.

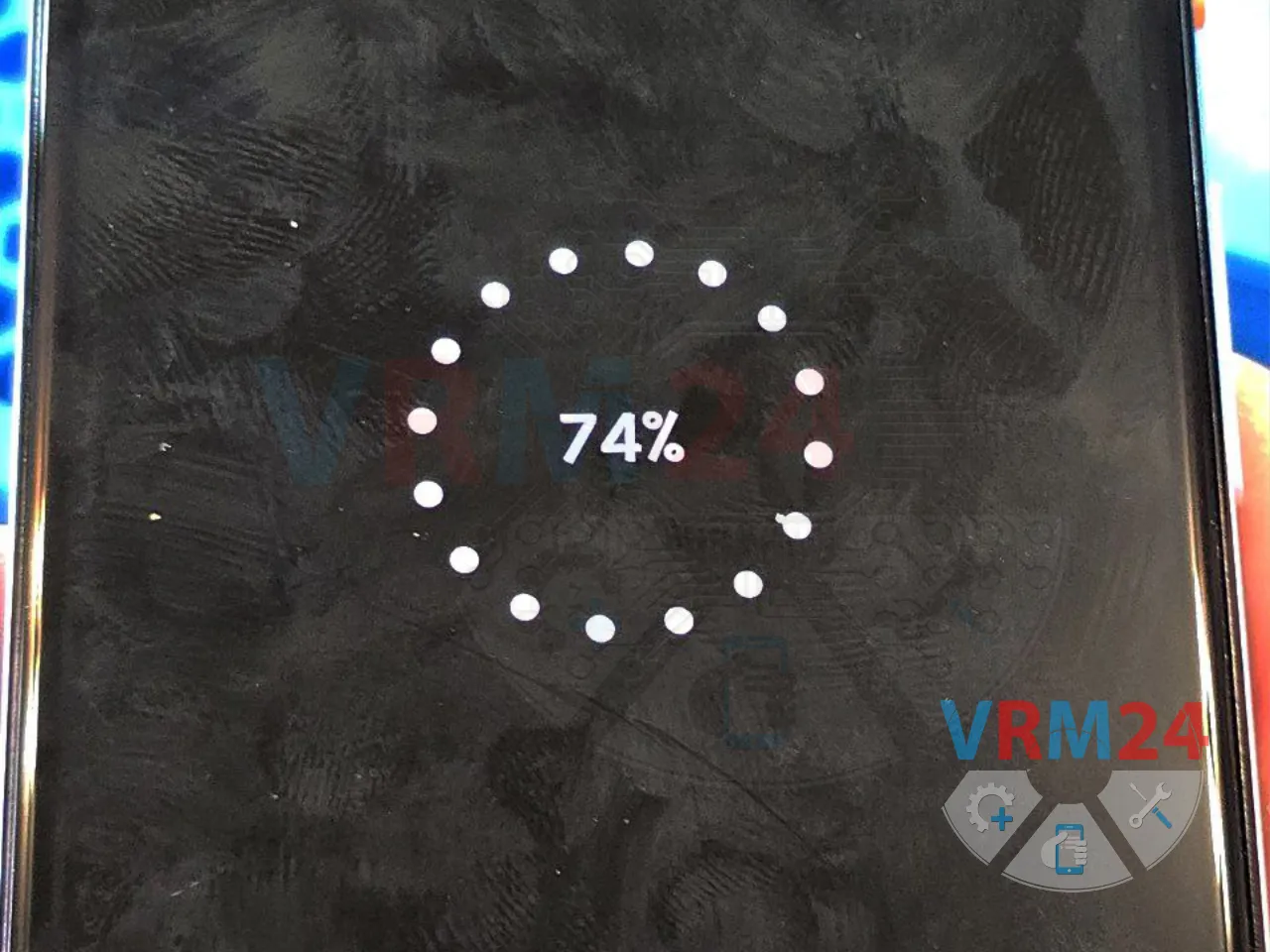

Подсоединяем дисплейный модуль и проверяем зарядку. Аккумулятор заряжается нормально и можно приступать к полной сборке телефона.

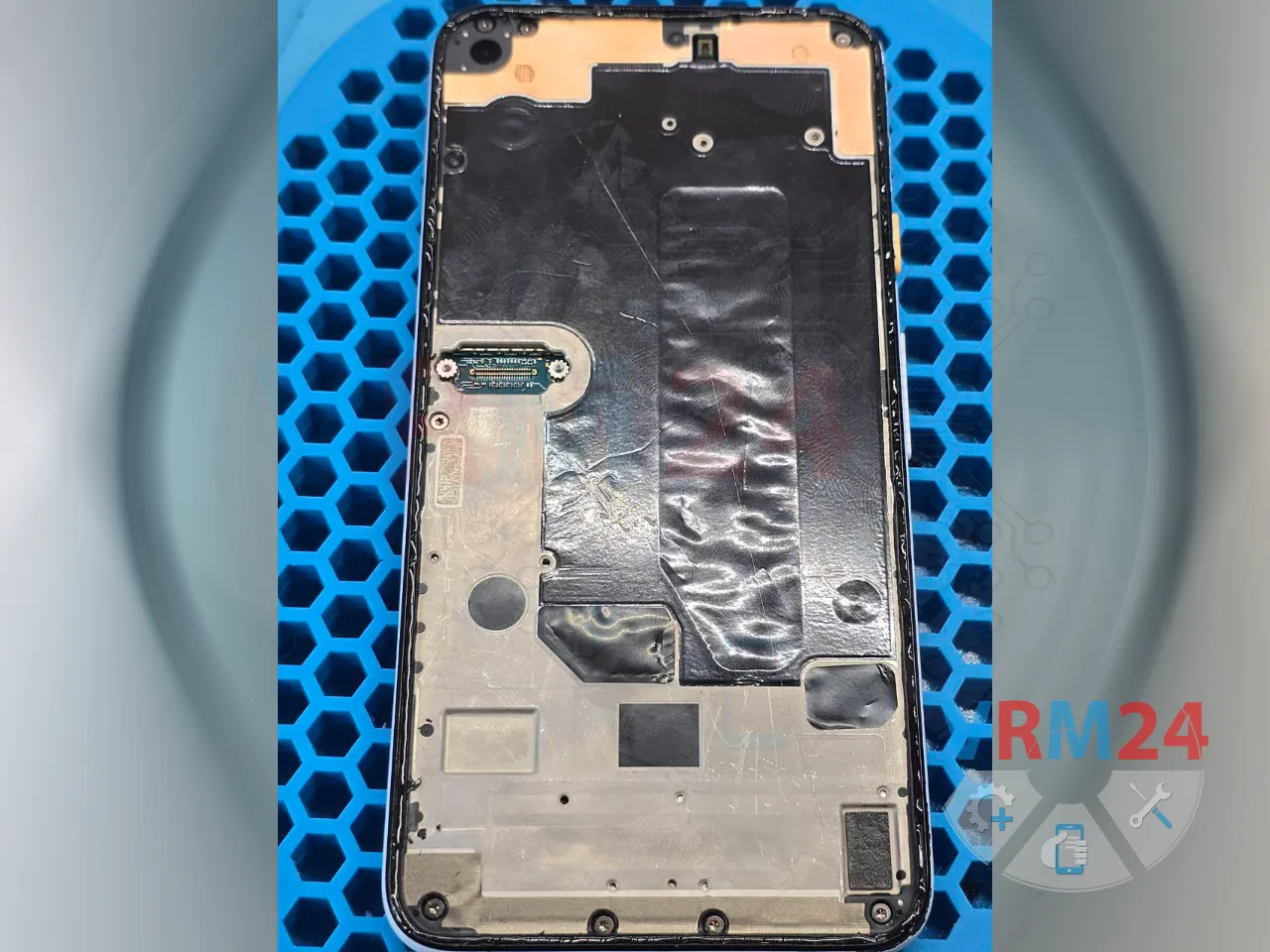

Чистим рамку от старой проклейки, обезжириваем поверхность и по контуру наносим герметик.

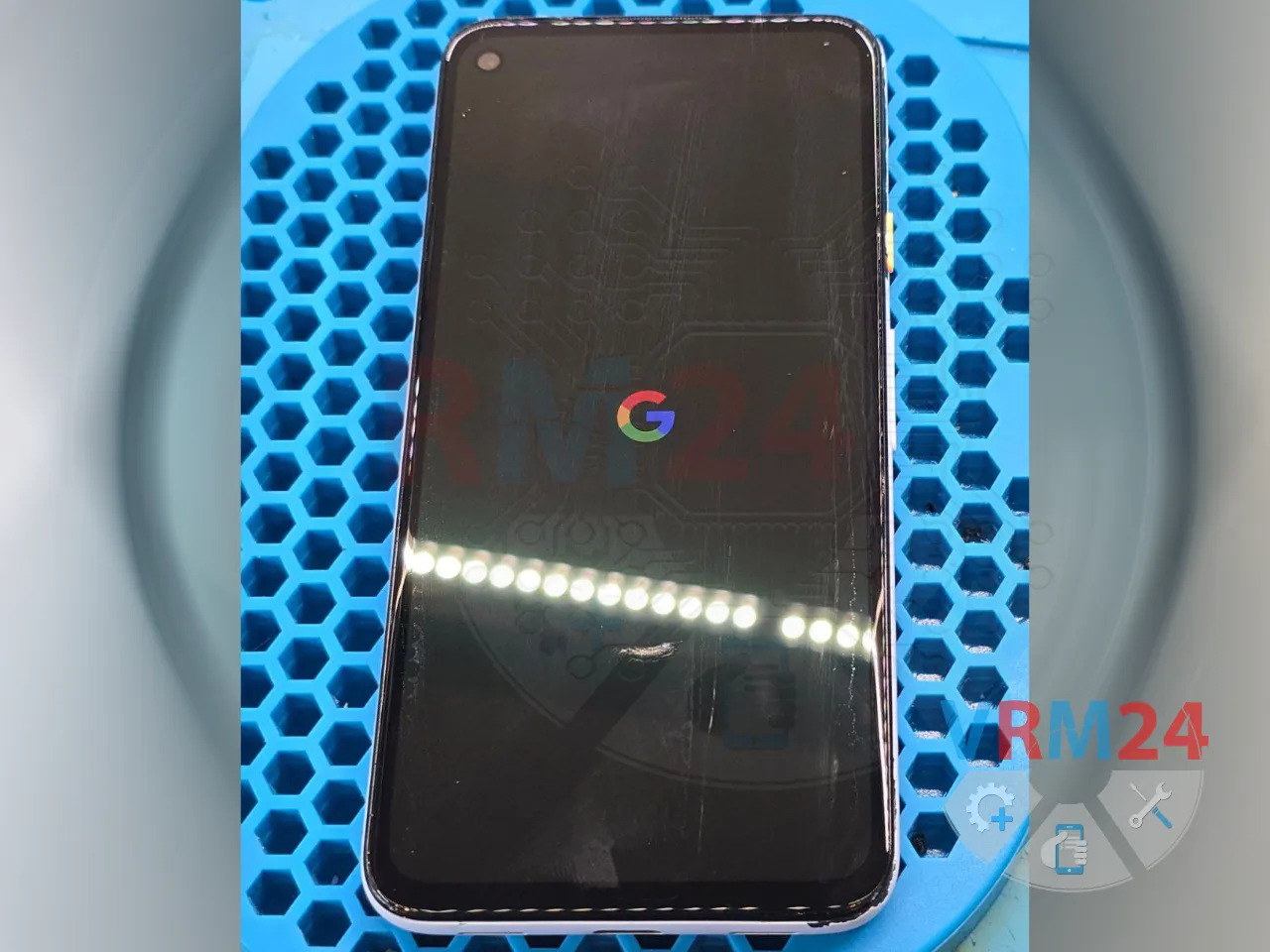

Прикручиваем обратно планку, которая держит дисплей и приклеиваем его. Ещё раз проверяем все после сборки! 👌
