HONOR 50 Lite

🛠 Сложность: 🟢🟡⚪️

⏰️ Время ремонта: 45 мин.

Итак попал на ремонт Хонор 50 лайт с неисправностью, не находит сети вай-фай.

Часто бывает, что достаточно просто перекатки микросхемы wi-fi, и поскольку у нас есть в наличии новые микросхемы и стоят они не дорого, то сразу будем производить замену 😊

В продаже есть несколько моделей этого смартфона: NTN-L22, NTN-LX1, NTN-LX3, для всех моделей подойдет этот ремонт.

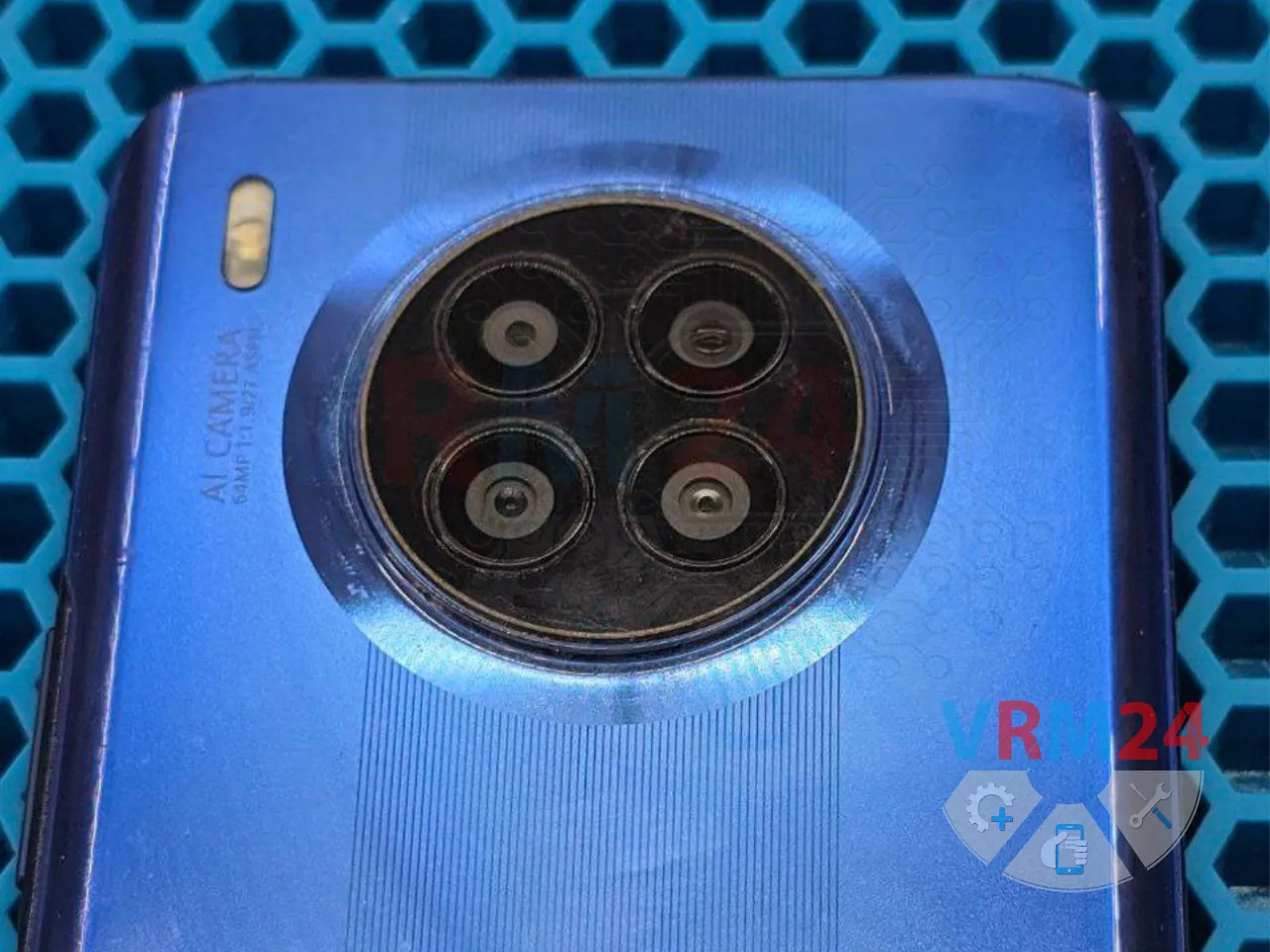

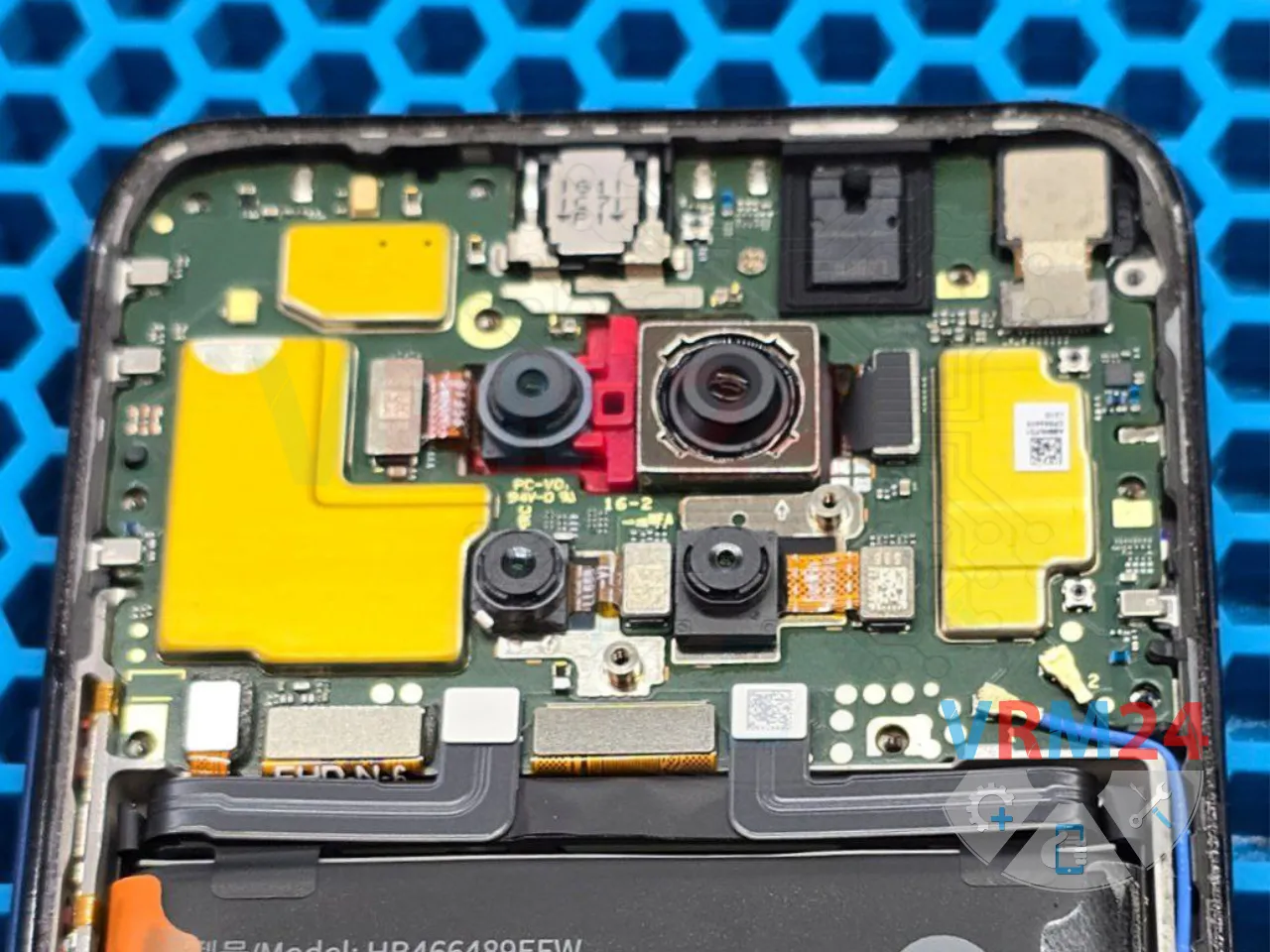

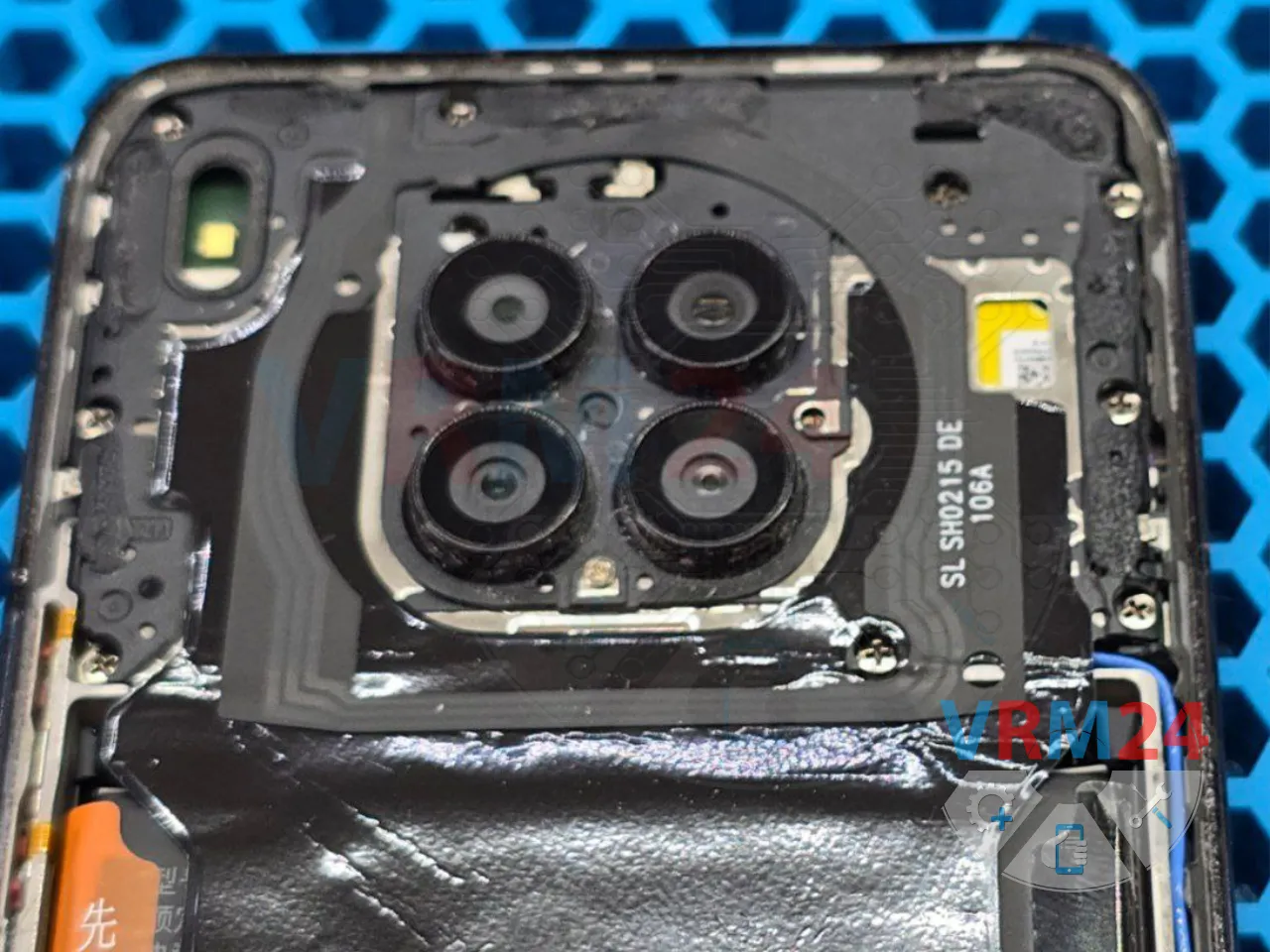

Расклеиваем заднюю крышку, затем выкручиваем винты и снимаем пластиковую защиту с основной платы.

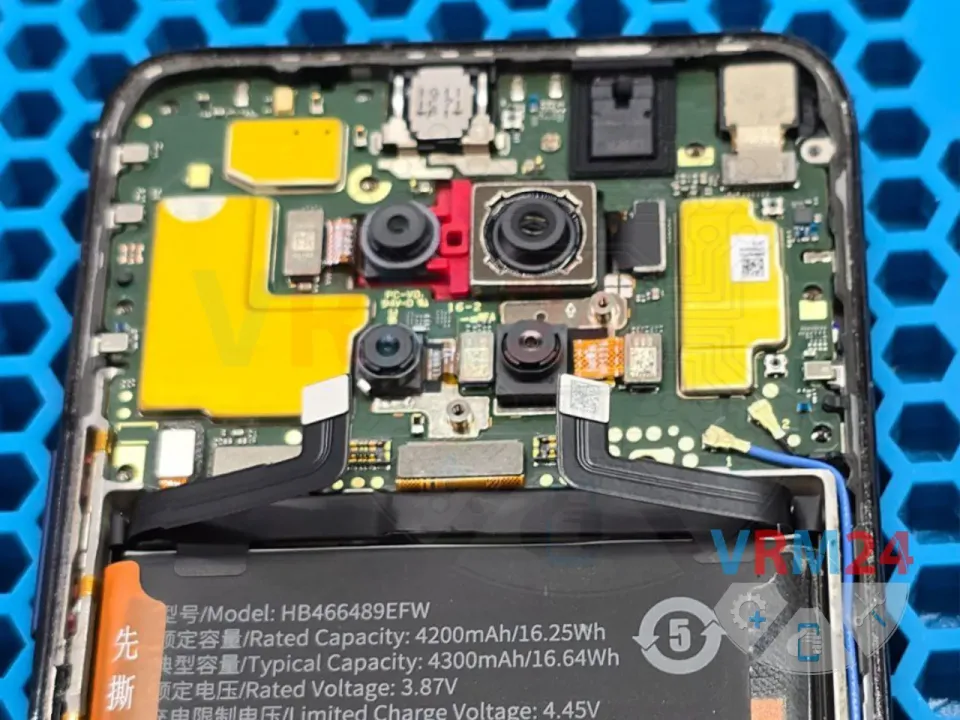

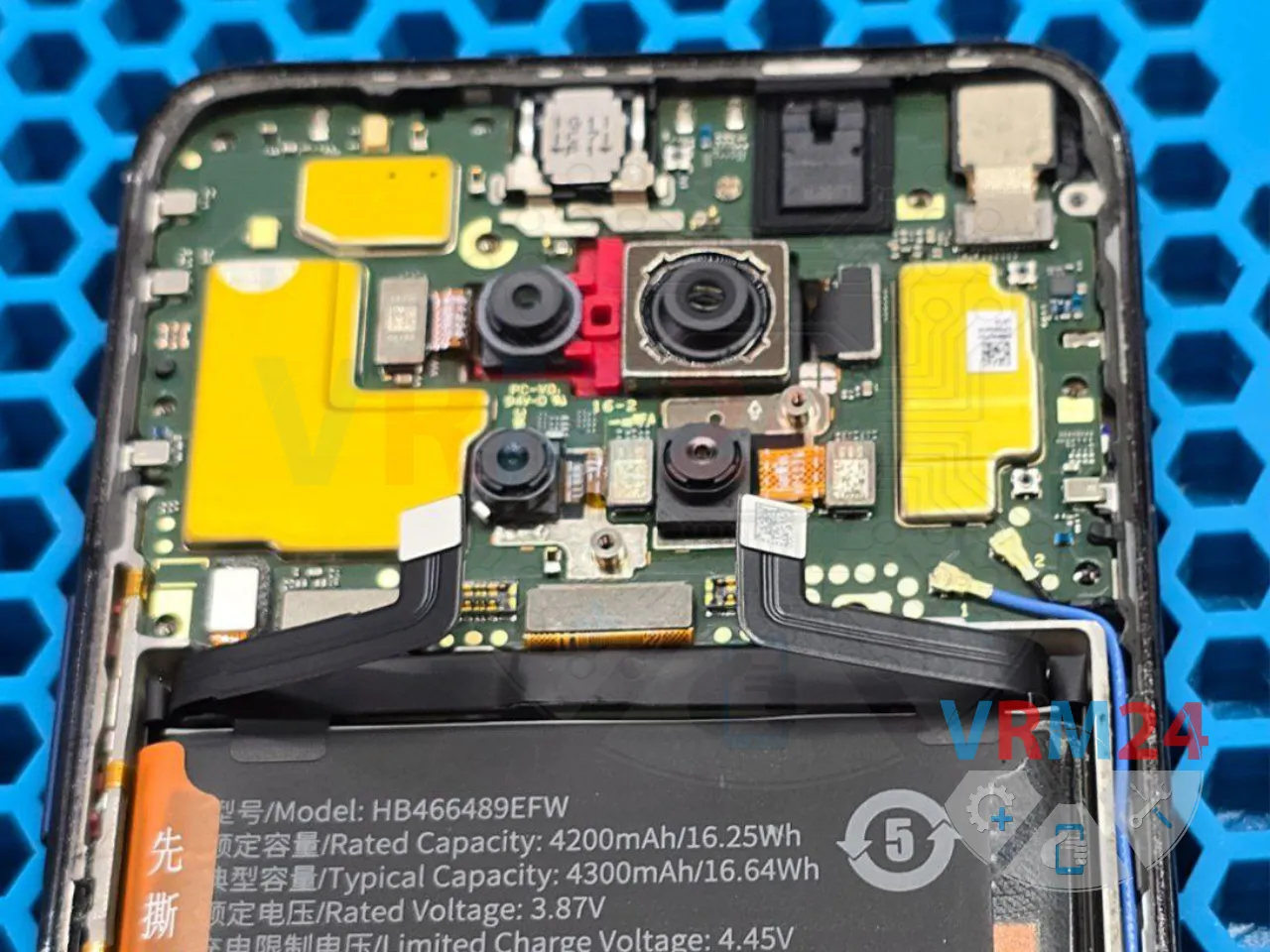

Отсоединяем шлейфы и достаем материнскую плату.

Обратите внимание, плату, дополнительно, удерживает ещё один винт!

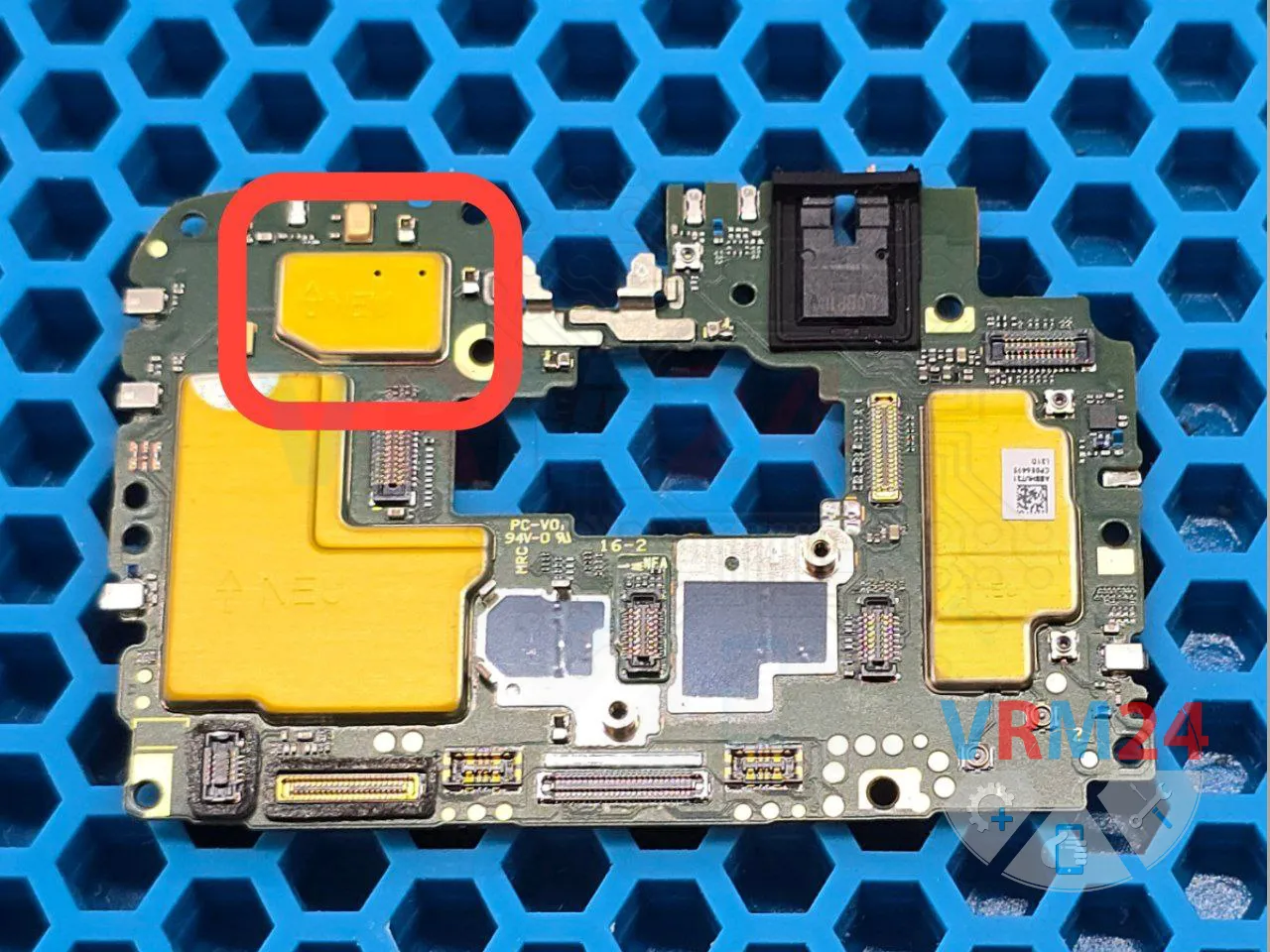

Сам чип wi-fi расположен непосредственно с левом верхнем углу платы под металлической крышкой.

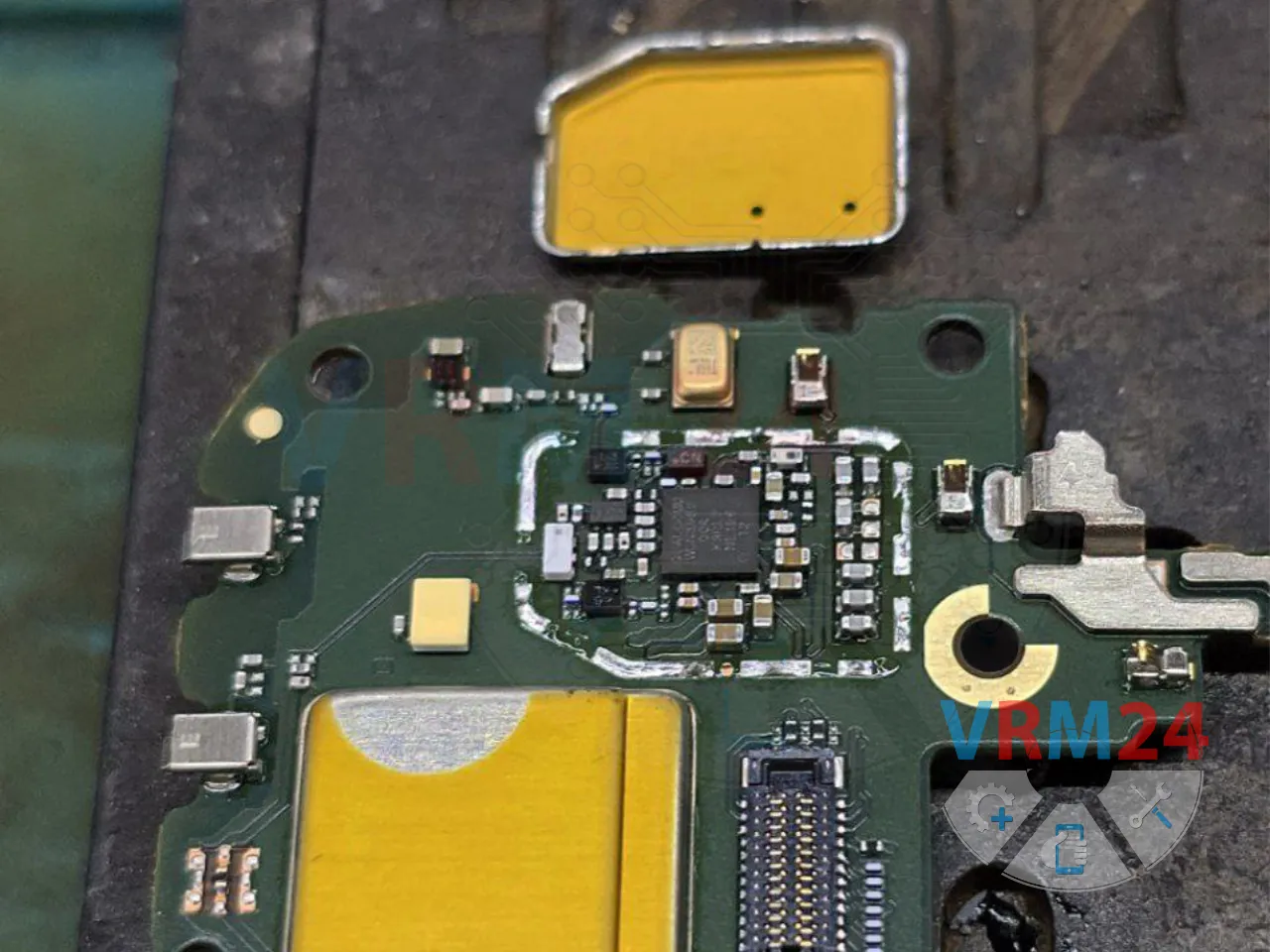

Устанавливаем плату на монтажный столик и с помощью паяльной станции выпаиваем щит.

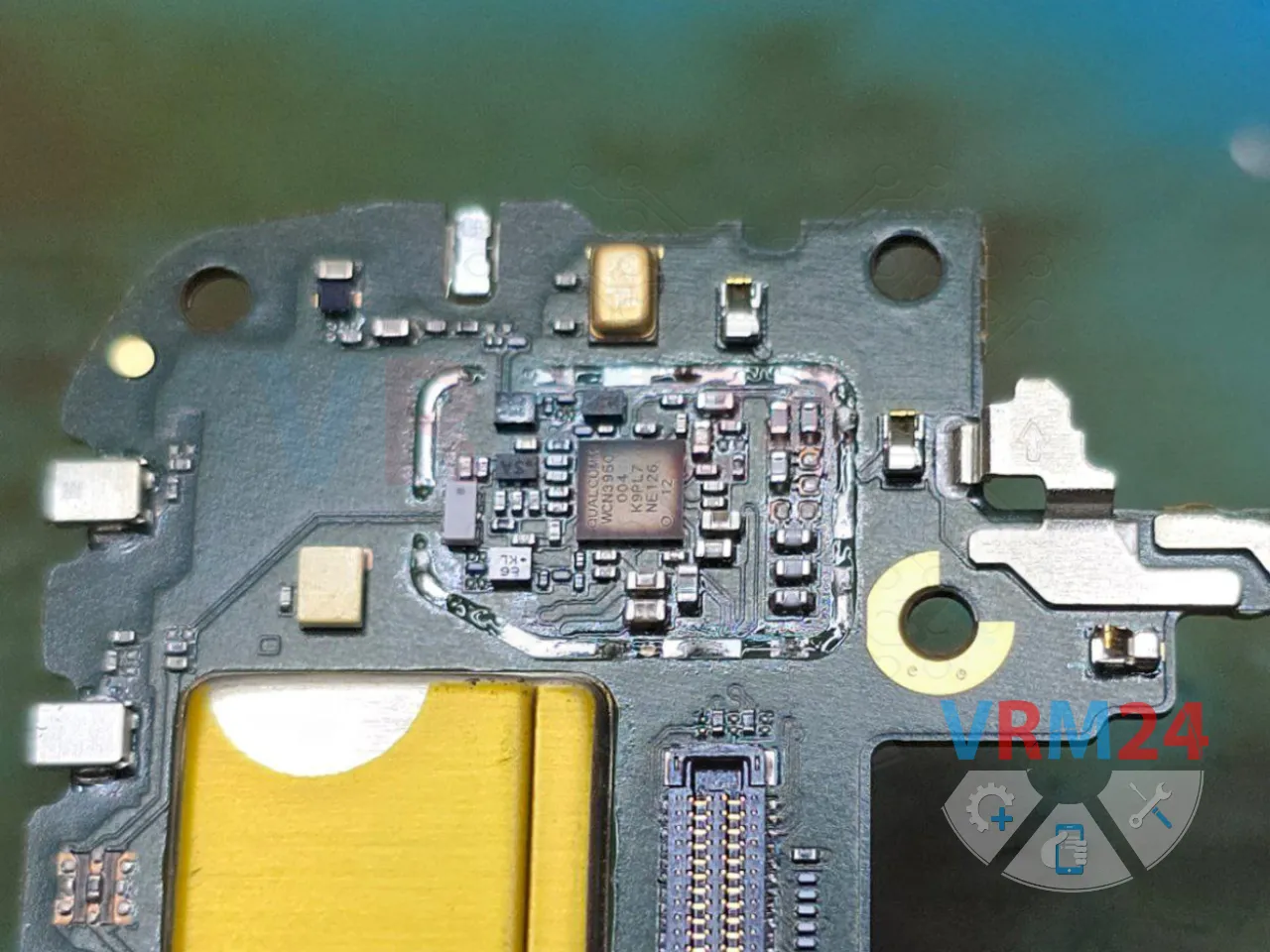

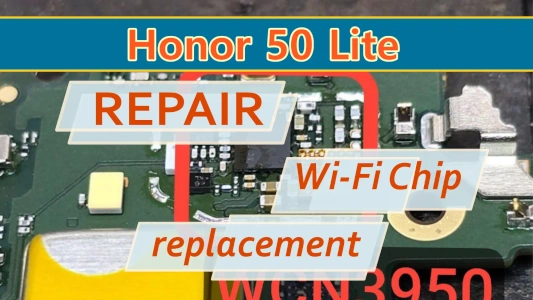

Микросхема wi-fi - wcn3950.

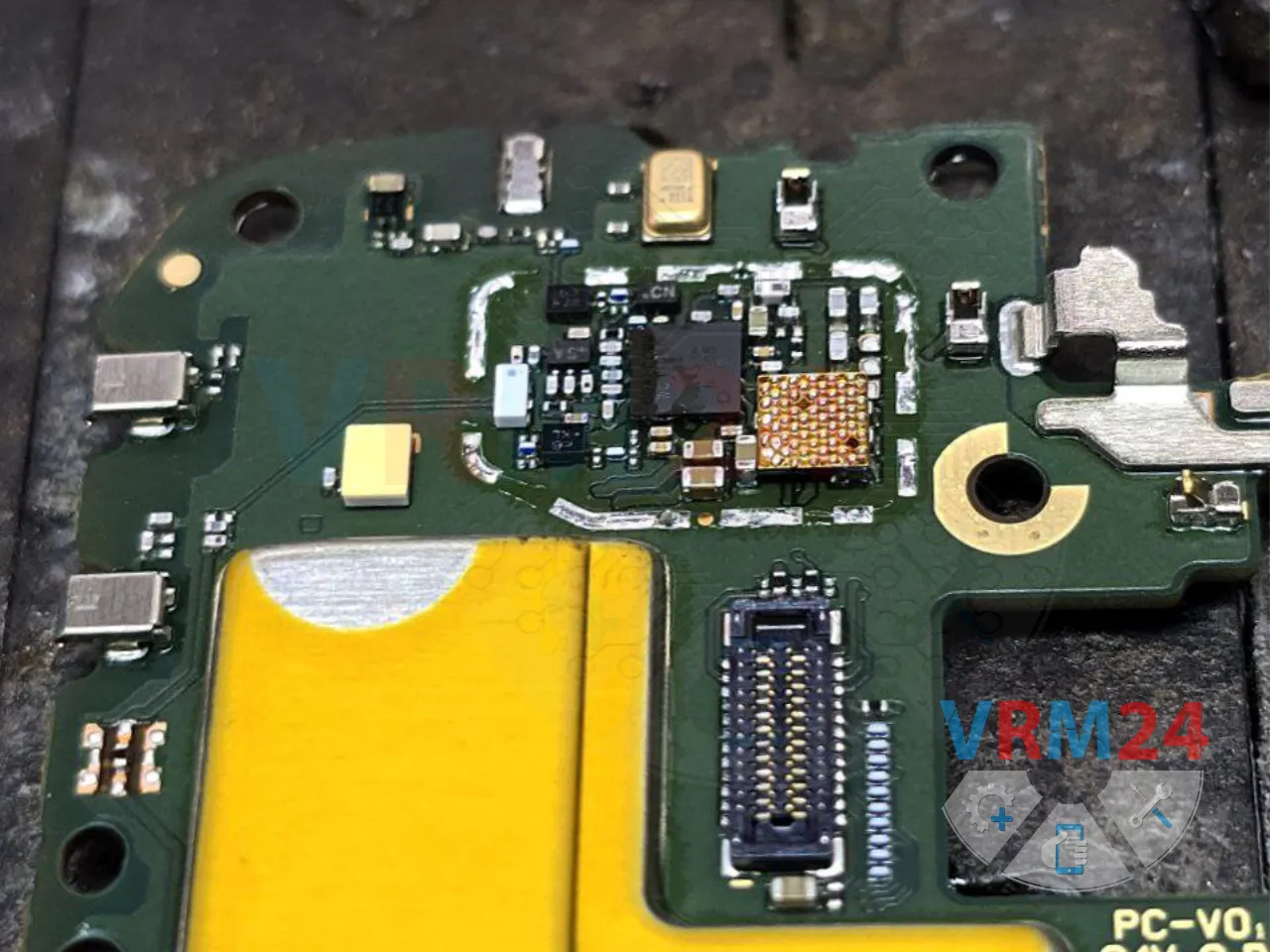

Готовим новую микросхему и с помощью паяльной станции монтируем её вместо не рабочей.

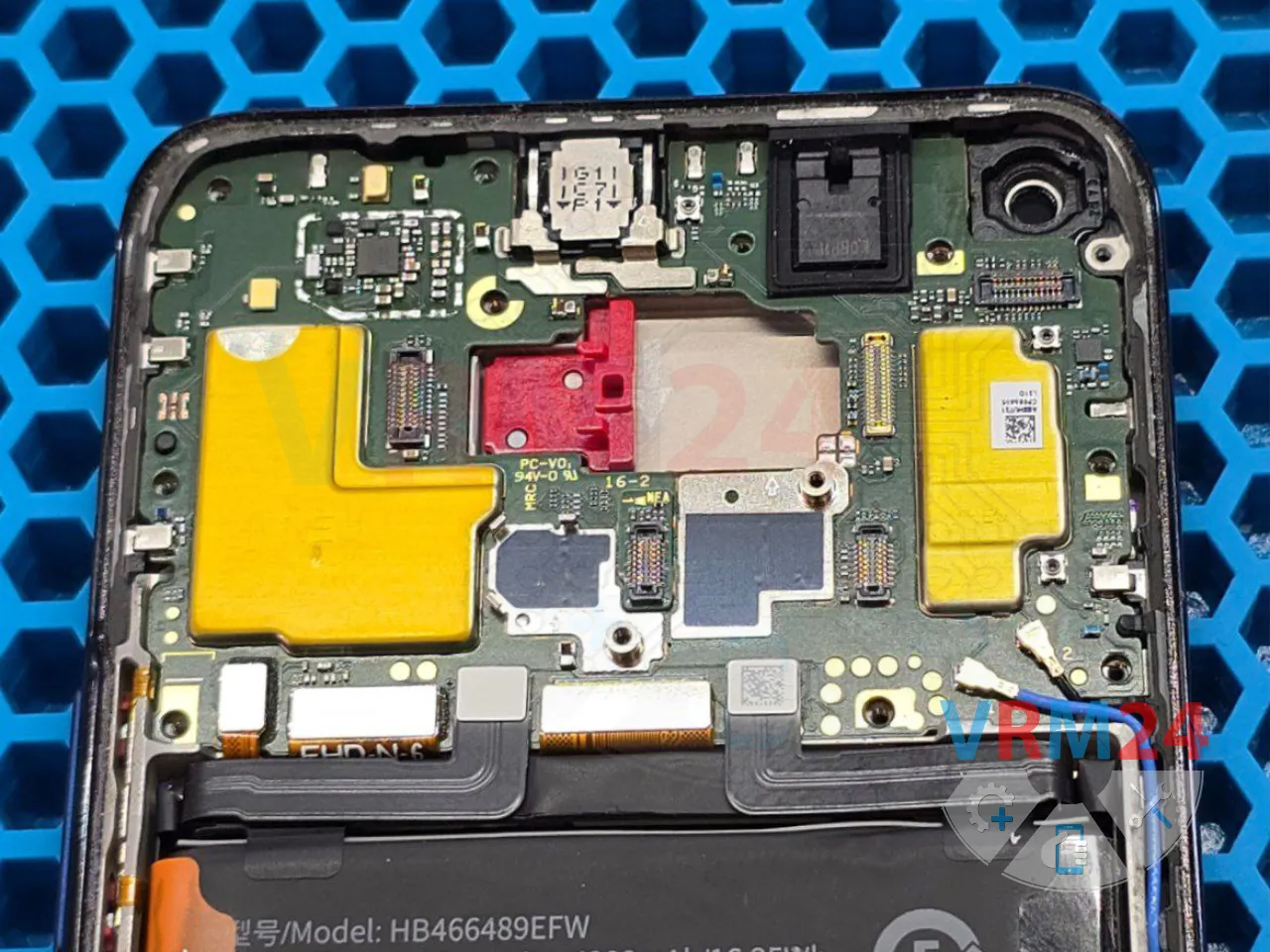

Подкидываем/присоединяем плату в корпус для проверки.

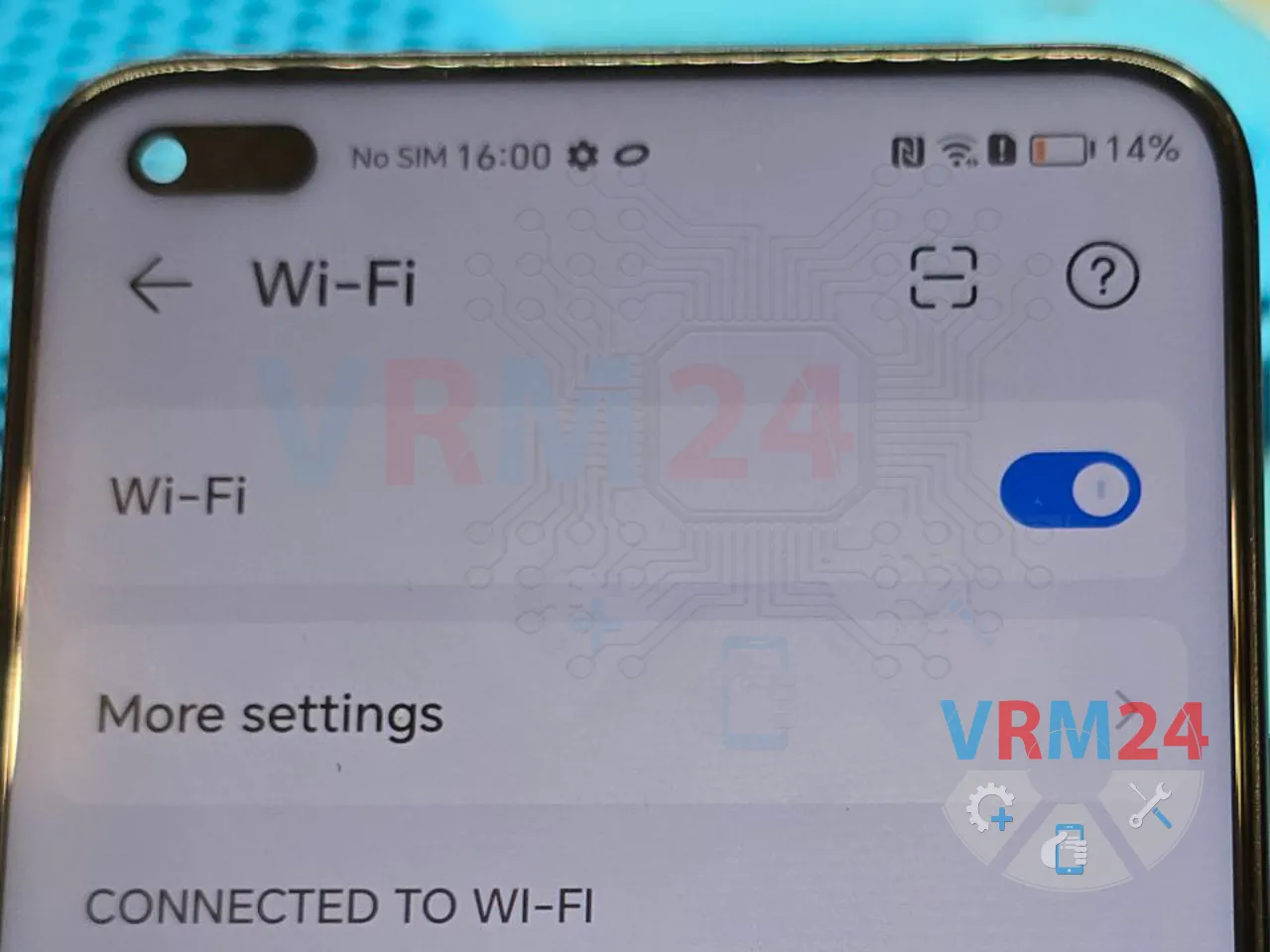

Включаем телефон и заходим в меню вай-фай сети. Проверяем работу вай-фай и уровень и качество сигнала.

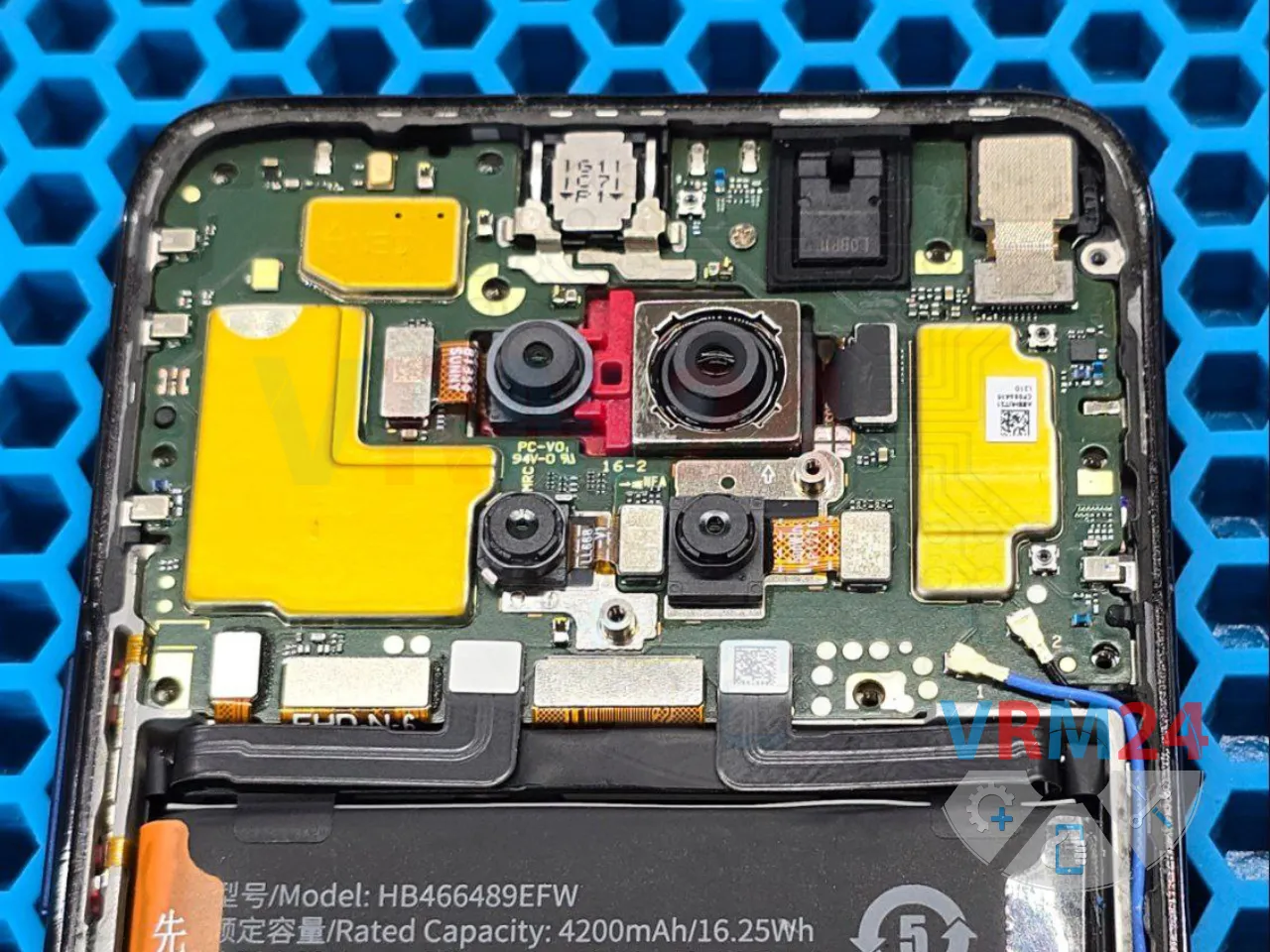

Припаиваем металлический щит на место и уже полностью собираем смартфон 👍
