Ремонт iPhone 15 pro max, замена дисплейного модуля
Более двадцати лет работы инженером по ремонту, специализация на продвинутой диагностике, поиске неисправностей и ремонте электронных устройств и гаджетов. Экспертиза охватывает решения для аппаратного ремонта смартфонов, умных часов и передовых электронных устройств, обеспечивая точность и инновации в каждом техническом вызове.

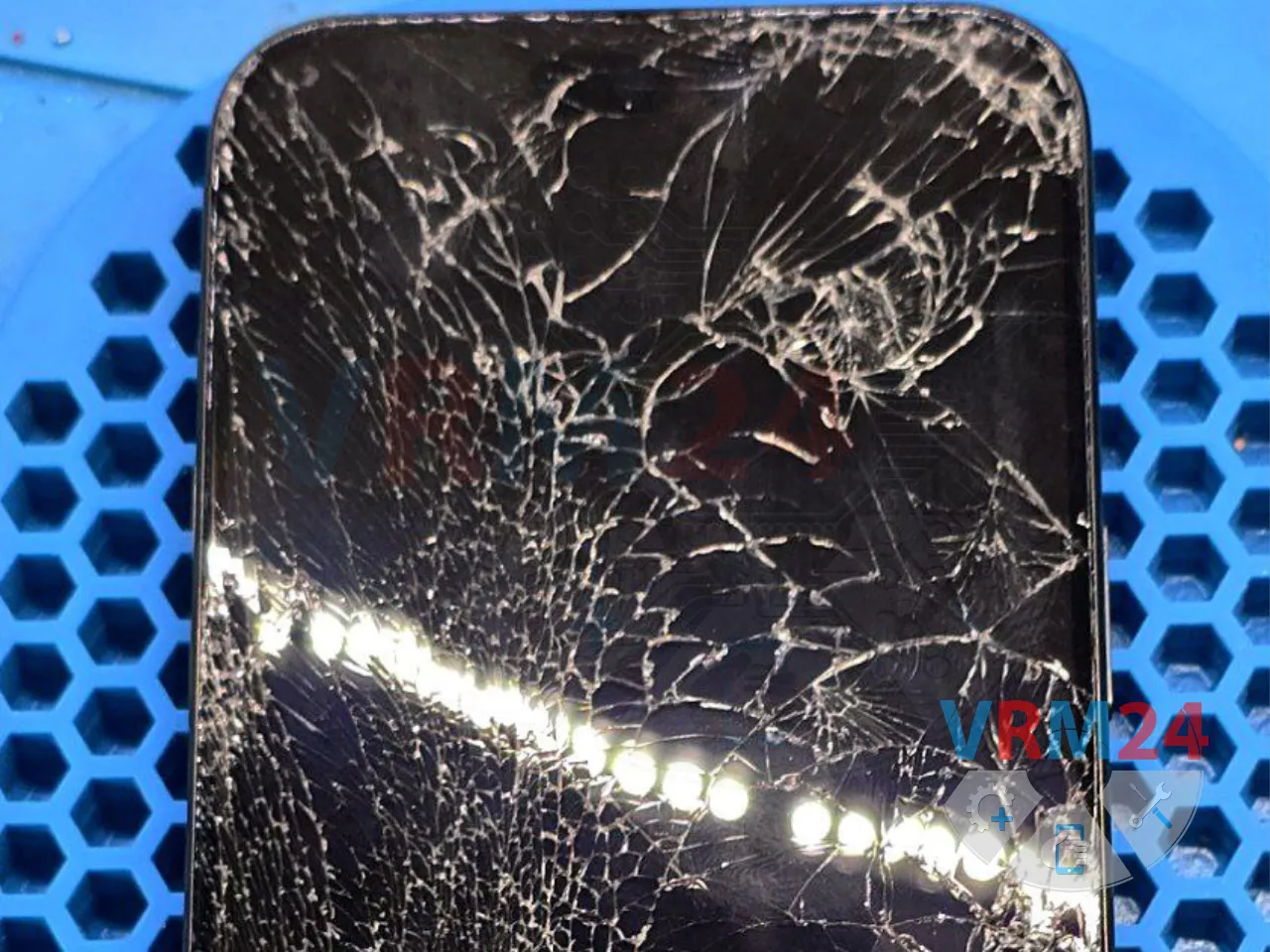

Попал на ремонт смартфон производства Apple - iPhone 15 pro max с сильно битым дисплеем, но при этом сам аппарат не пострадал и корпус остался в отличном состоянии 🙂
Человек привез свой не оригинальной дисплейный модуль для установки.

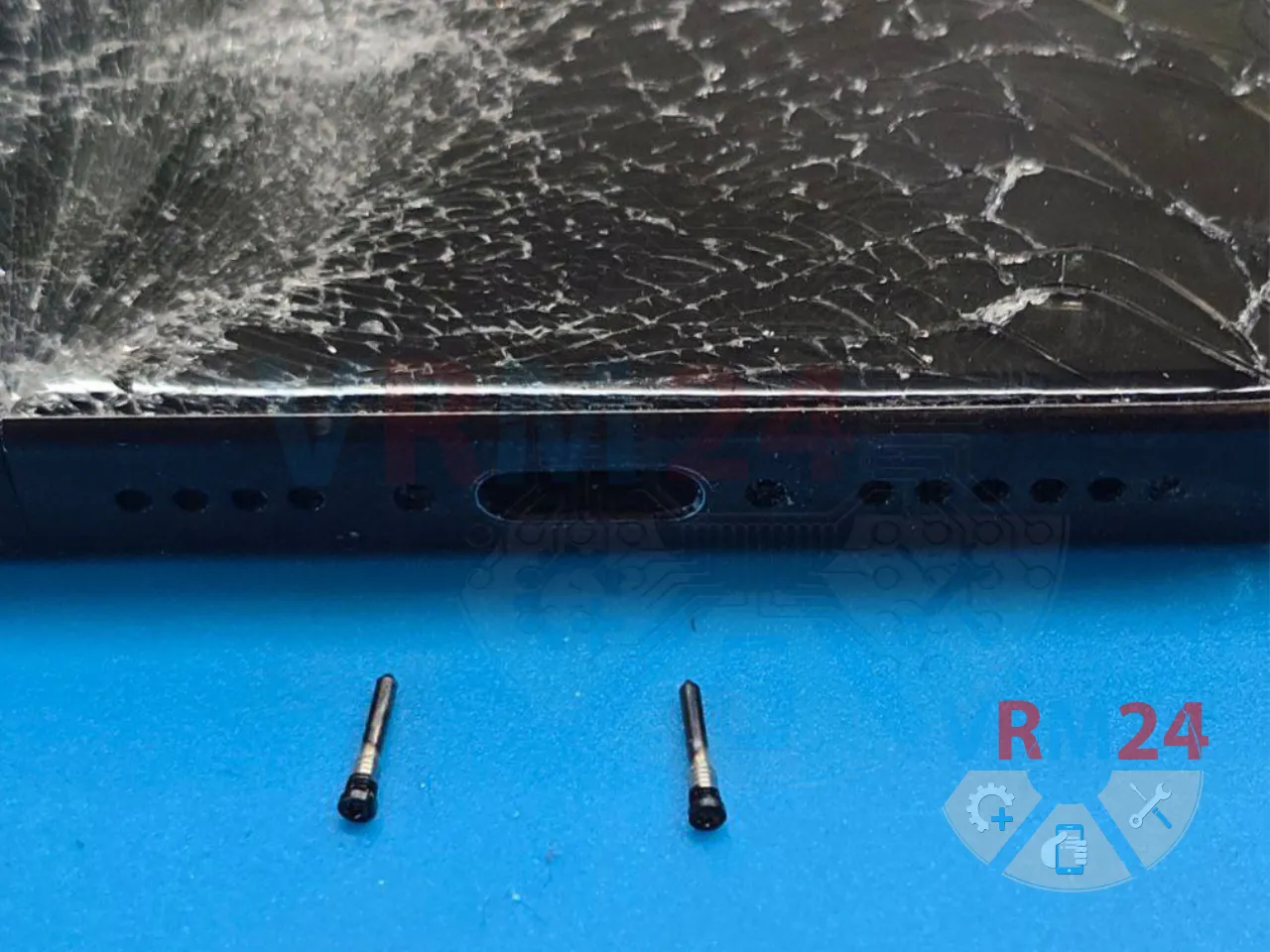

Как и у всех айфонов, даже самой первой версии, разборка начинается с выкручивания торцевых винтов.
Поверхность дисплея немного нагреваем на сепараторе для более лёгкого демонтажа.
Кстати, модели айфон 15 серии значительно легче открываются, чем 12, 13 и 14, наверное изменили технологию проклейки.

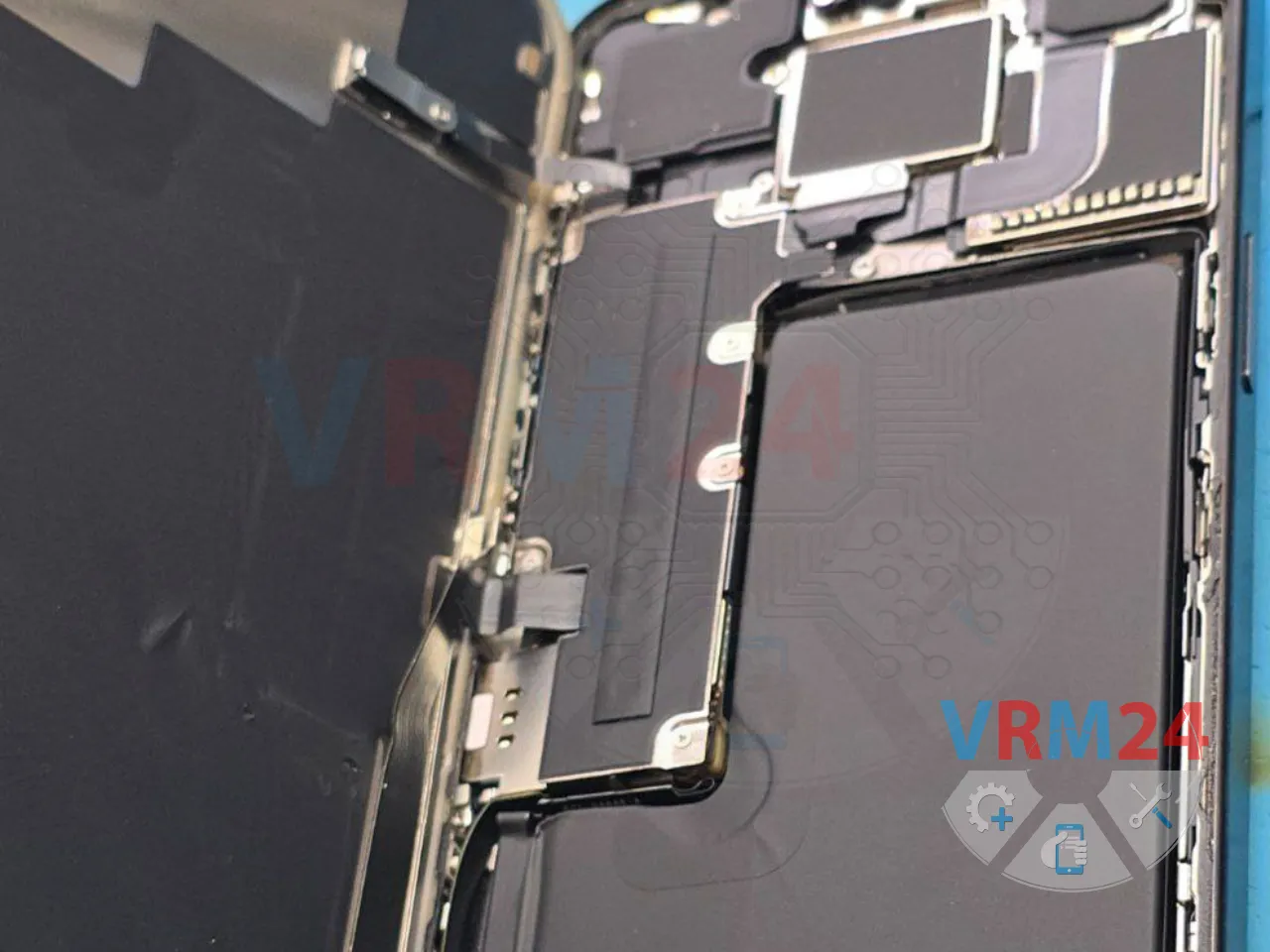

Выкручиваем винты, держащие пластину закрывающую материнскую плату и шлейфа от дисплейного модуля.
⚠️ Винты имеют разную длину, поэтому лучше разложить их в нужном порядке сразу после снятия!

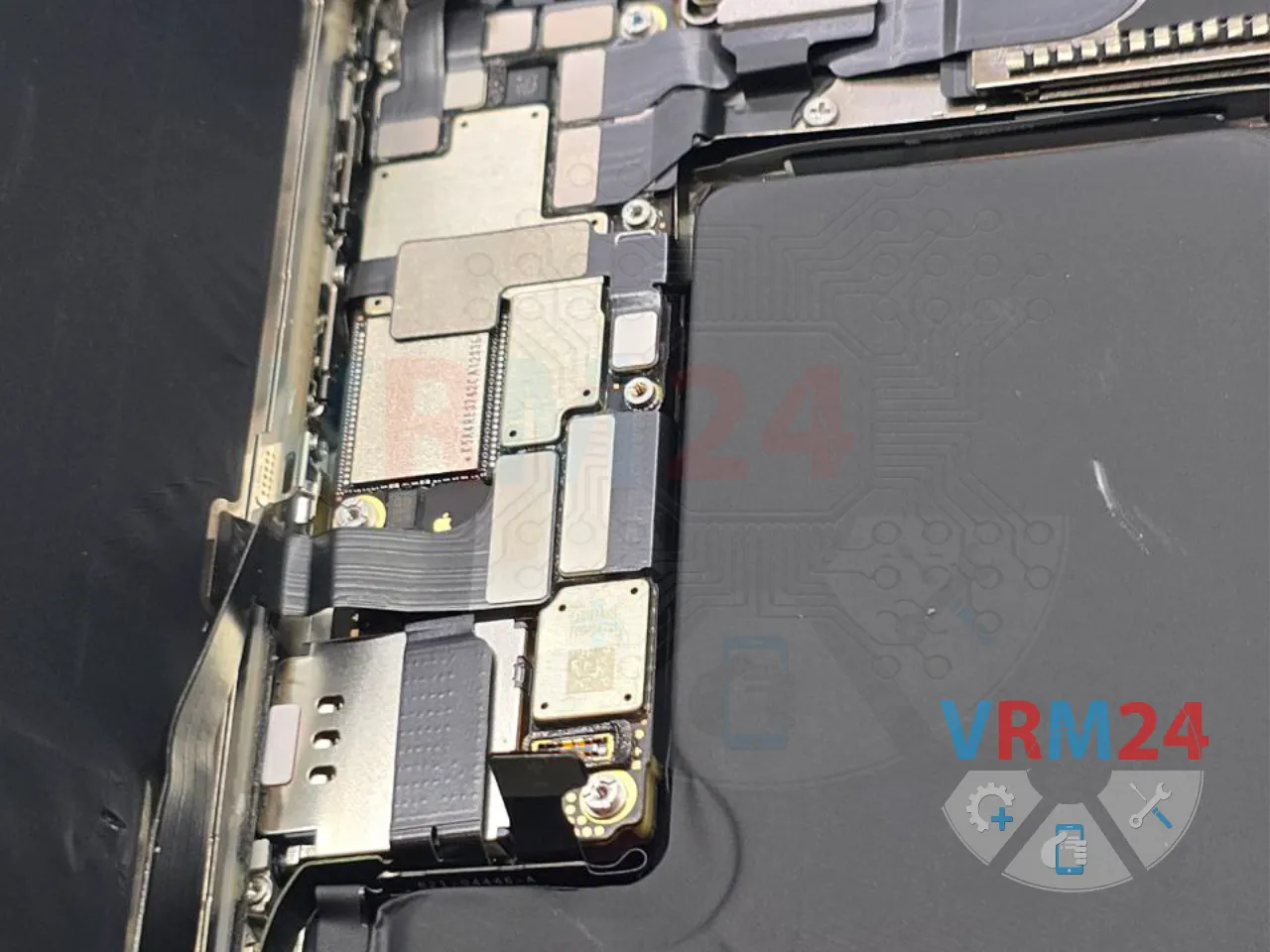

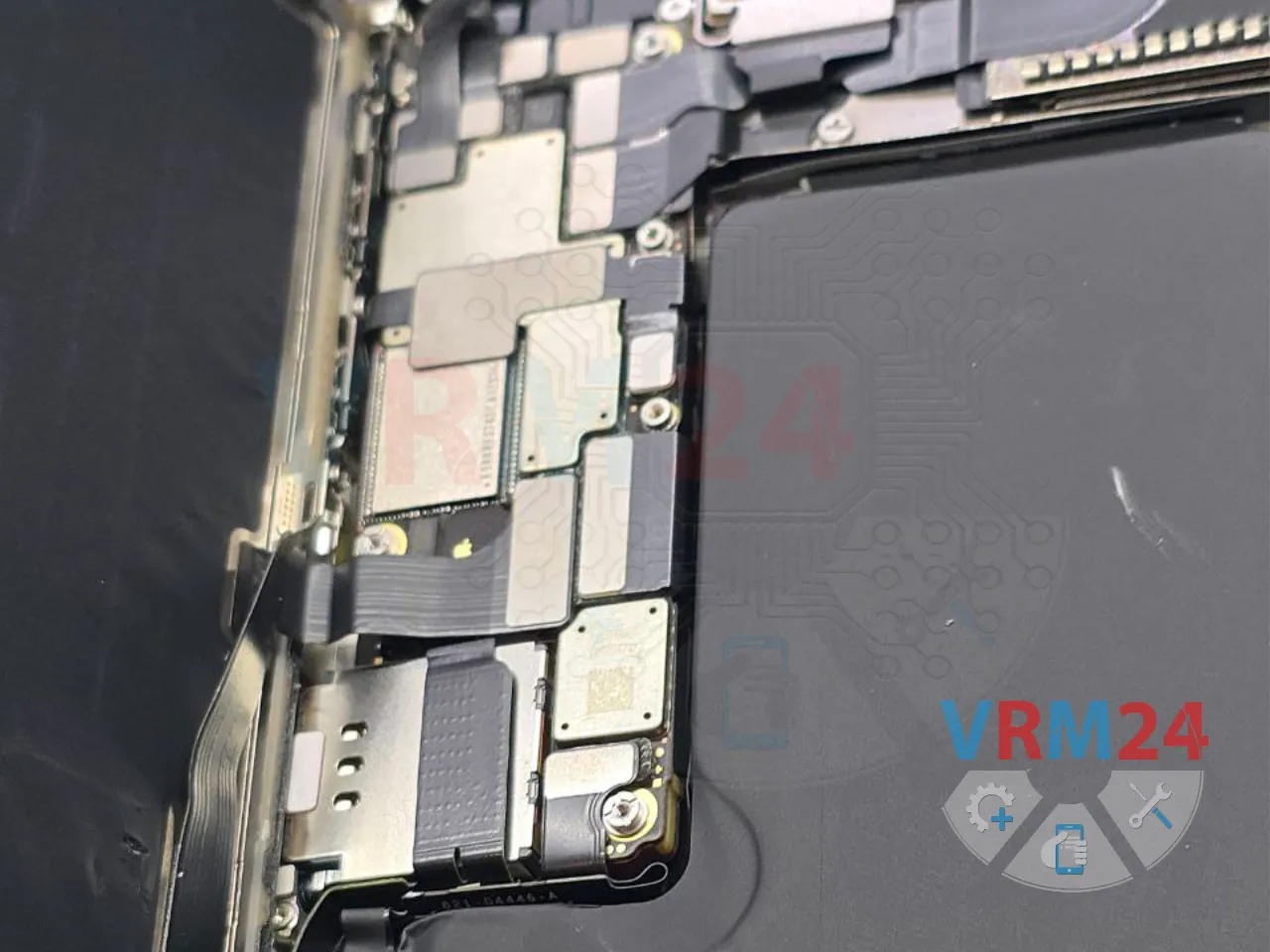

Отсоединяем коннектор аккумуляторной батареи.

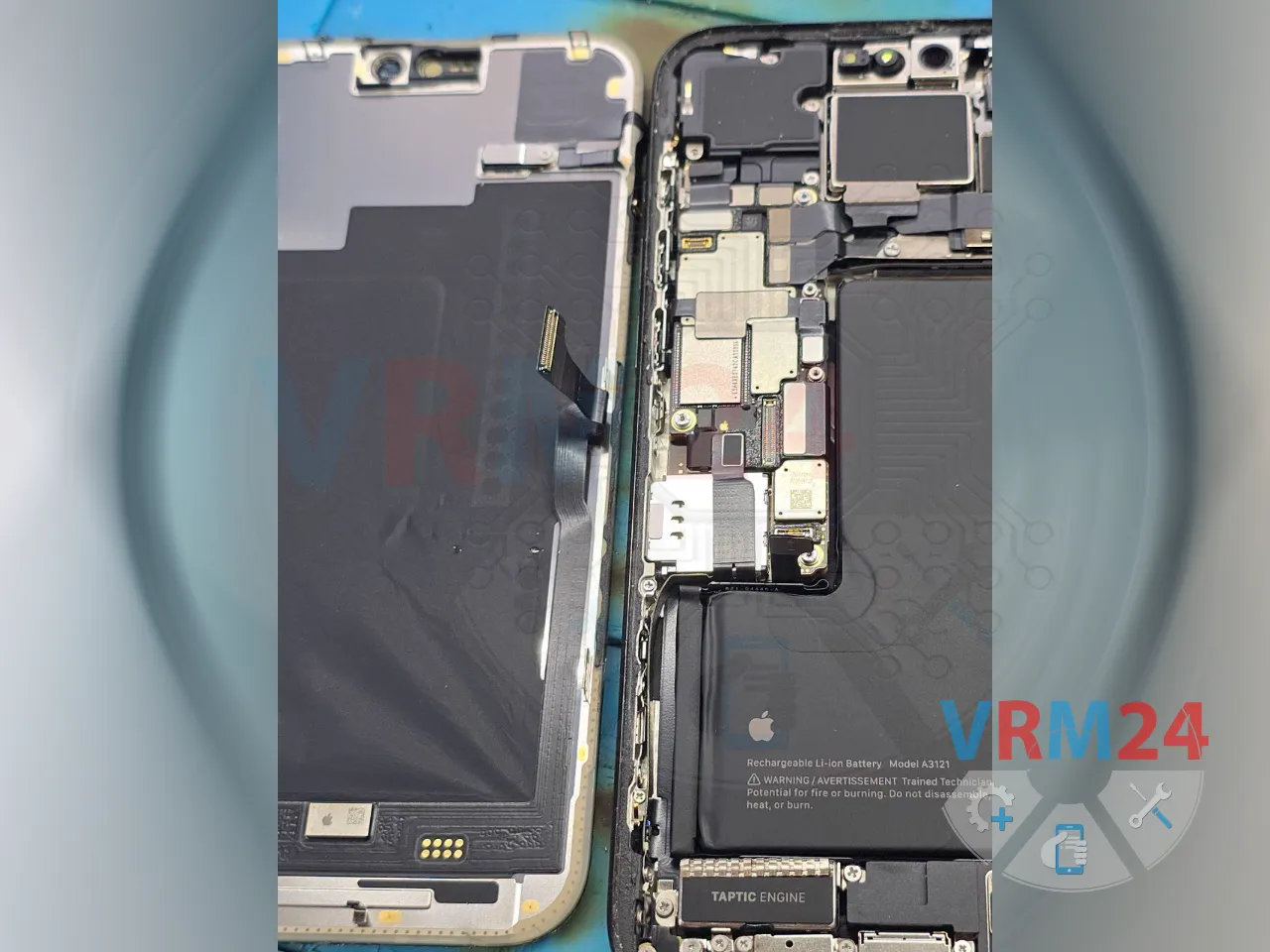

Отсоединяем коннектор дисплея и коннектор верхнего шлейфа на датчик освещённости.

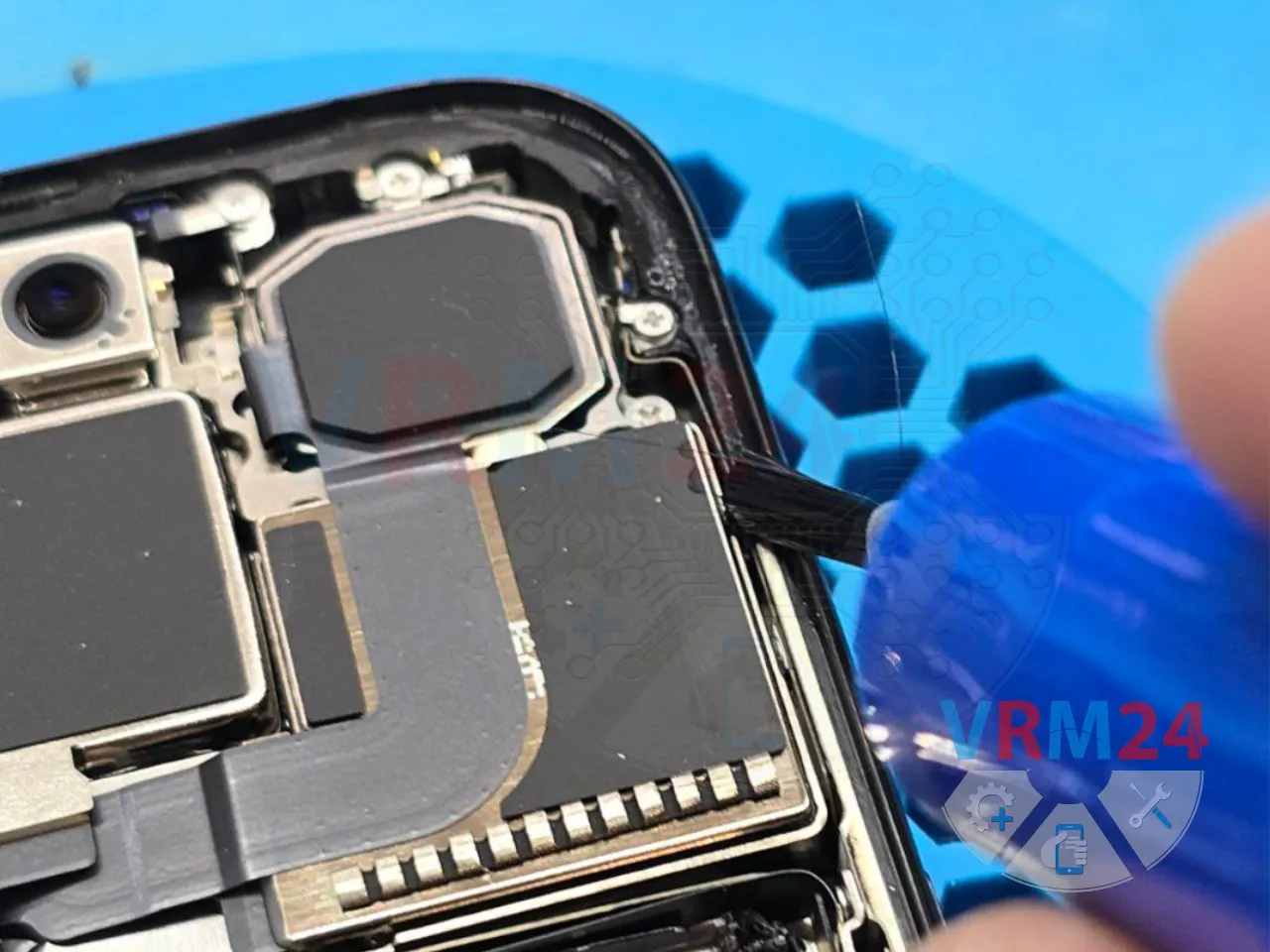

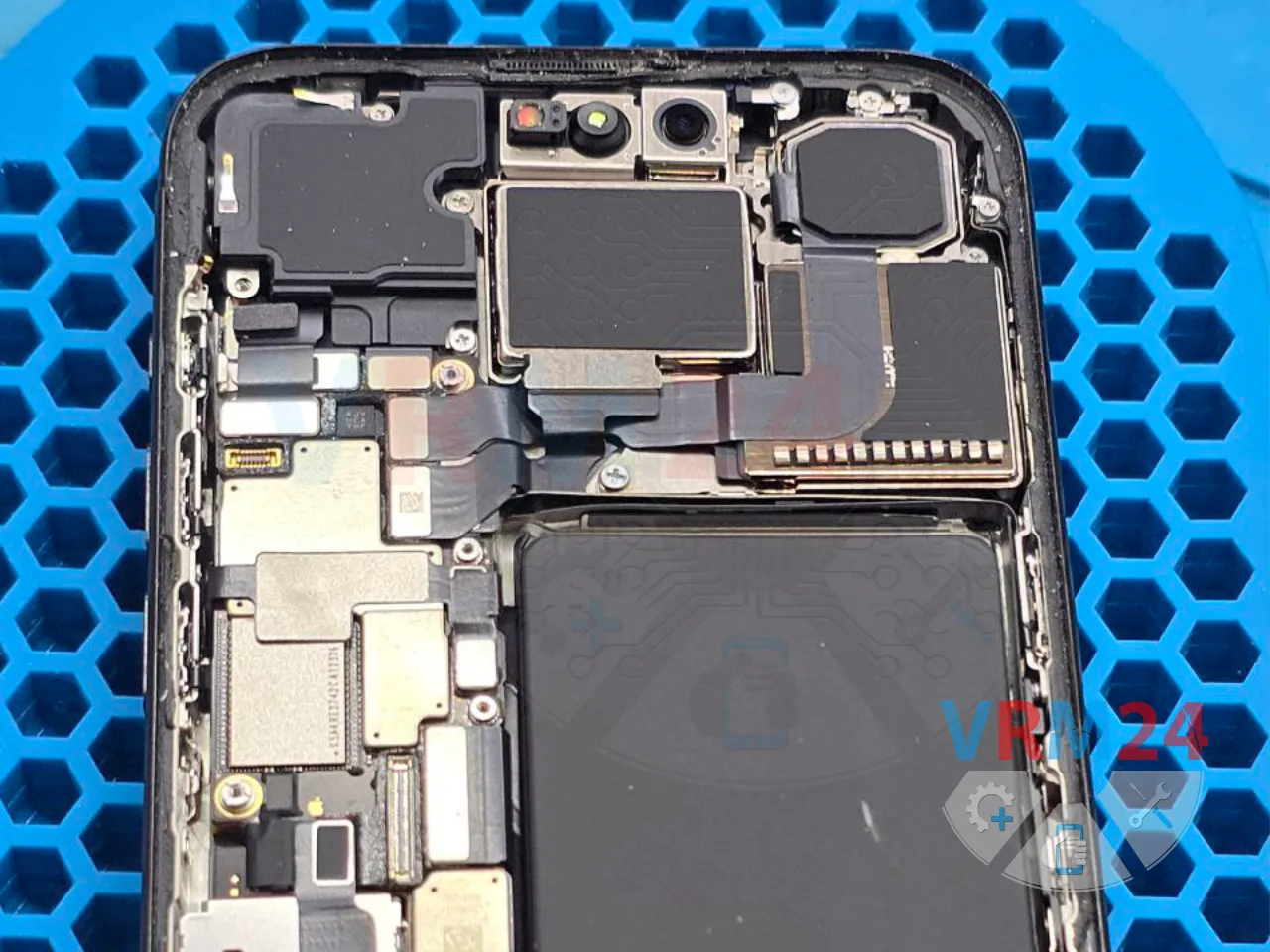

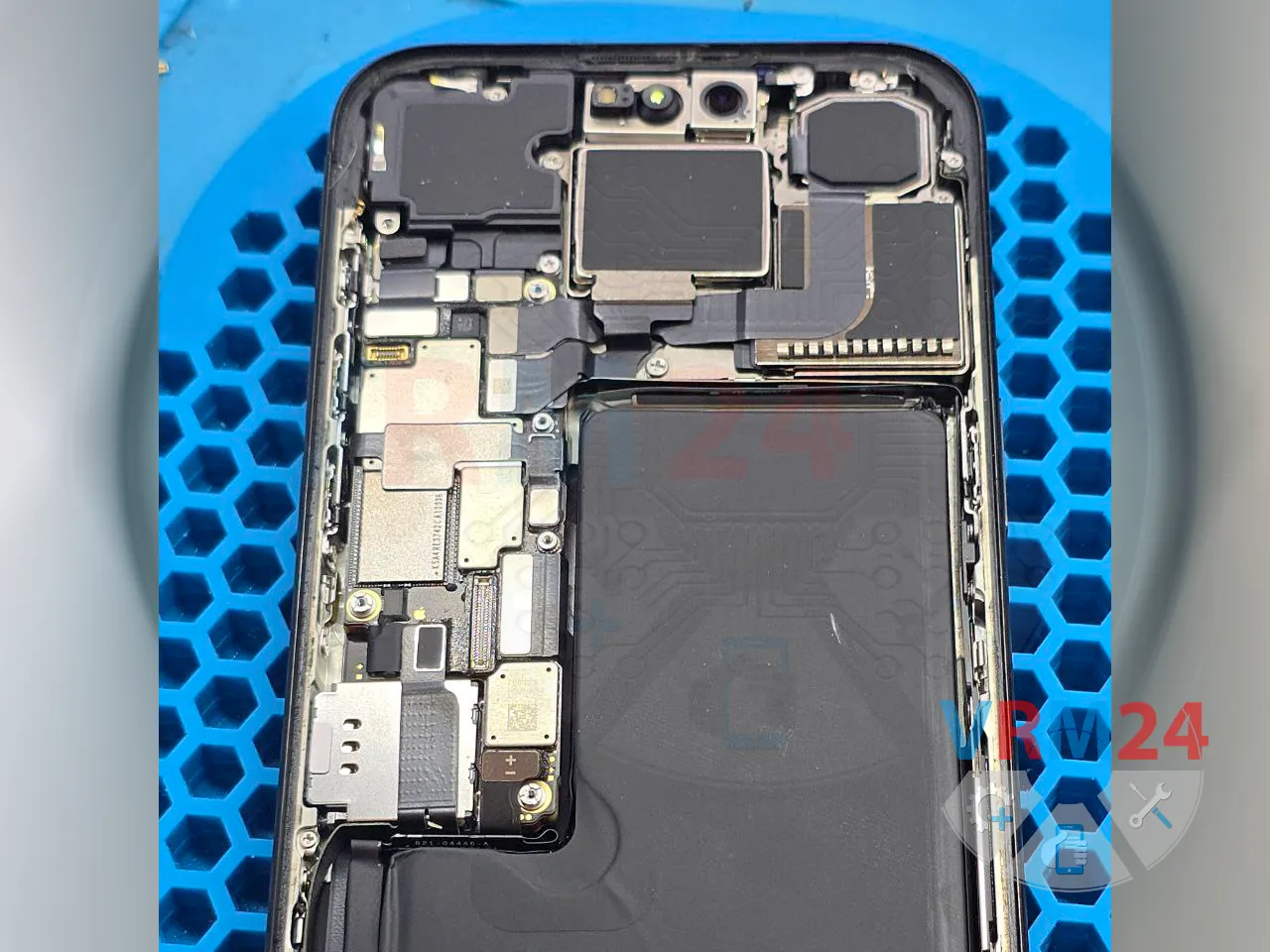

Готовим корпус к склейке, зачищаем поверхность от старого двустороннего скотча и обезжириваем поверхность.

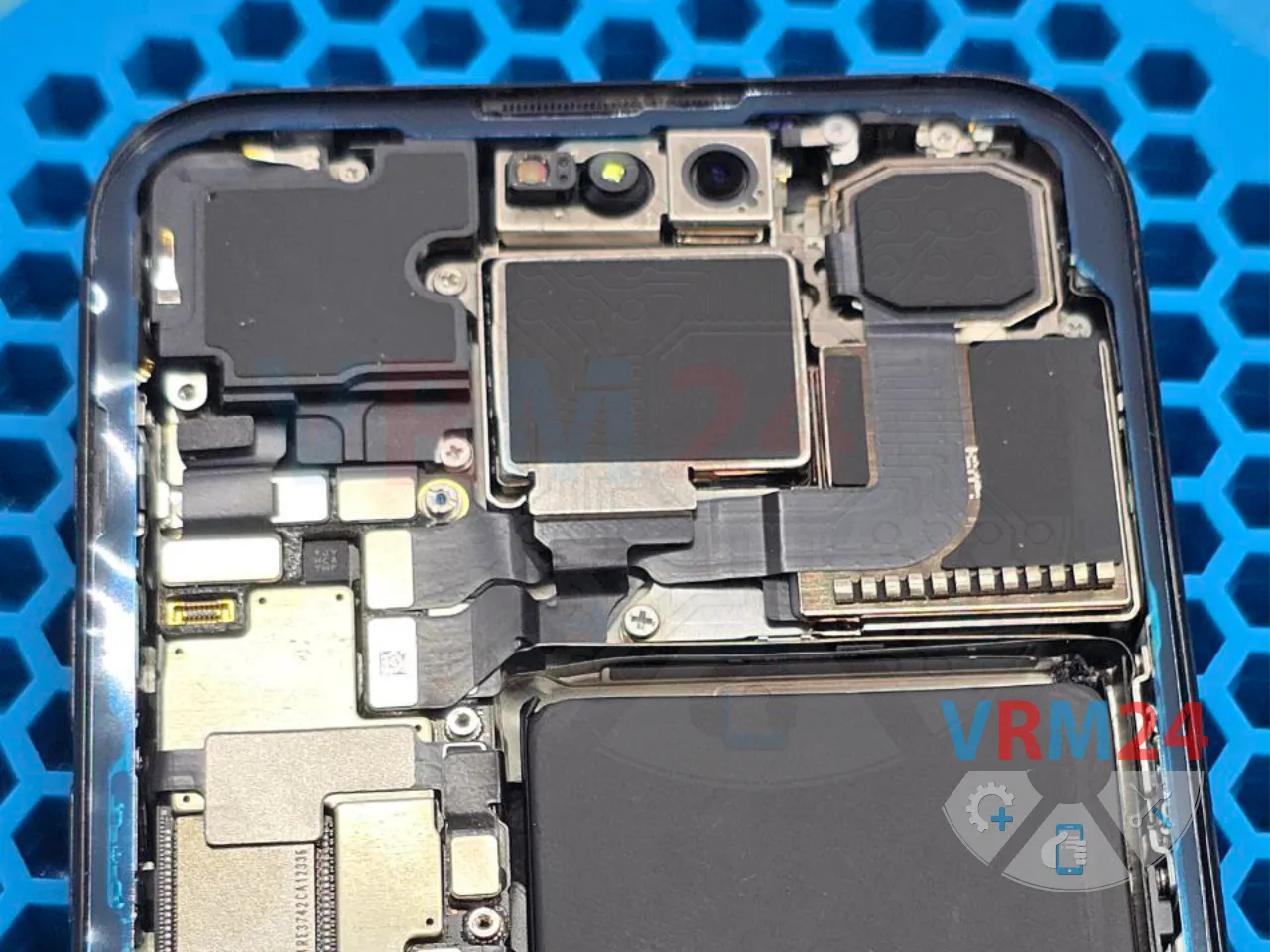

Промазываем по контуру корпус праймером для лучшей агдезии двусторонней скотча.
Наклеиваем специальный скотч, вырезанный под модель айфон 15 про макс.

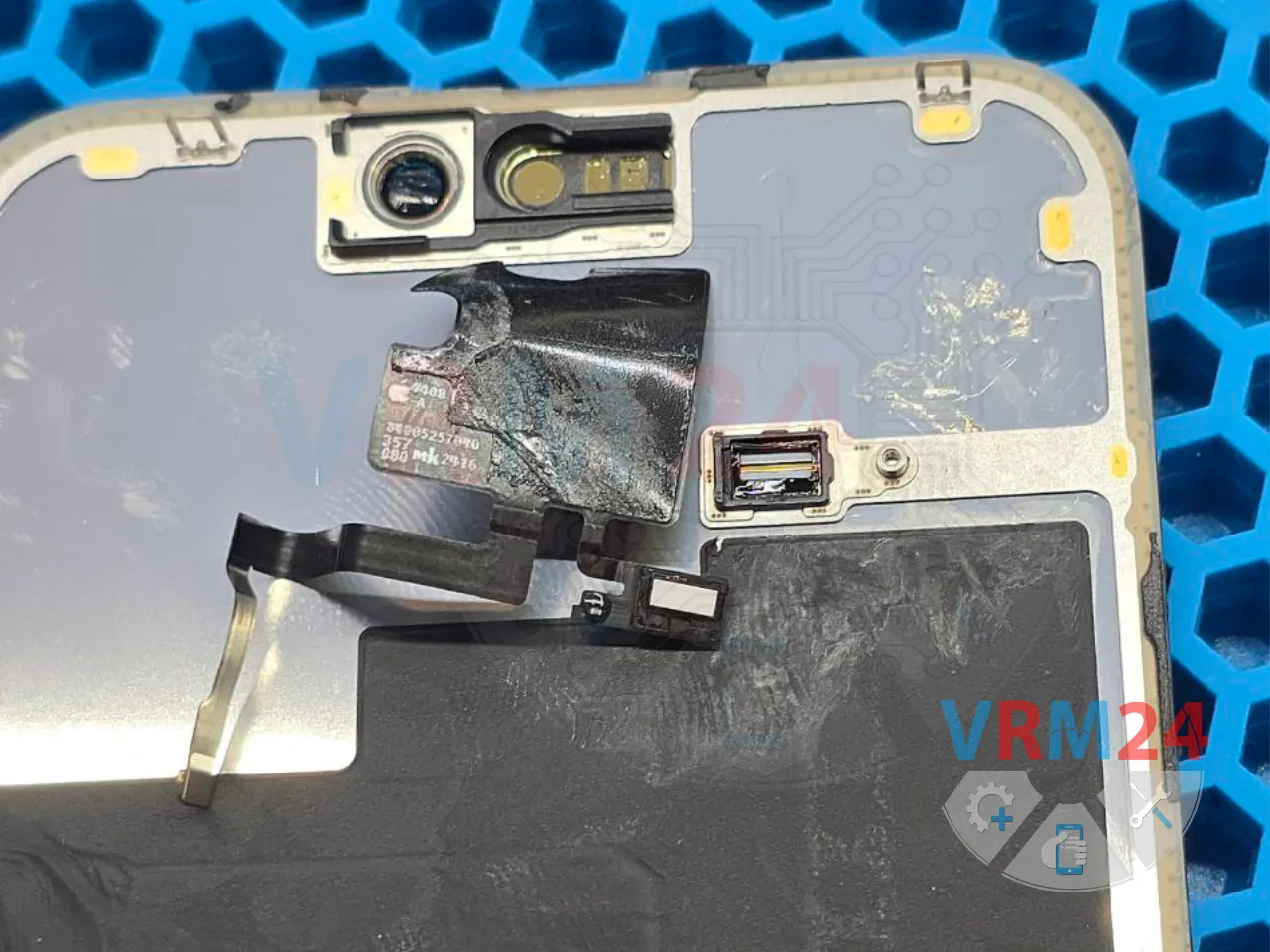

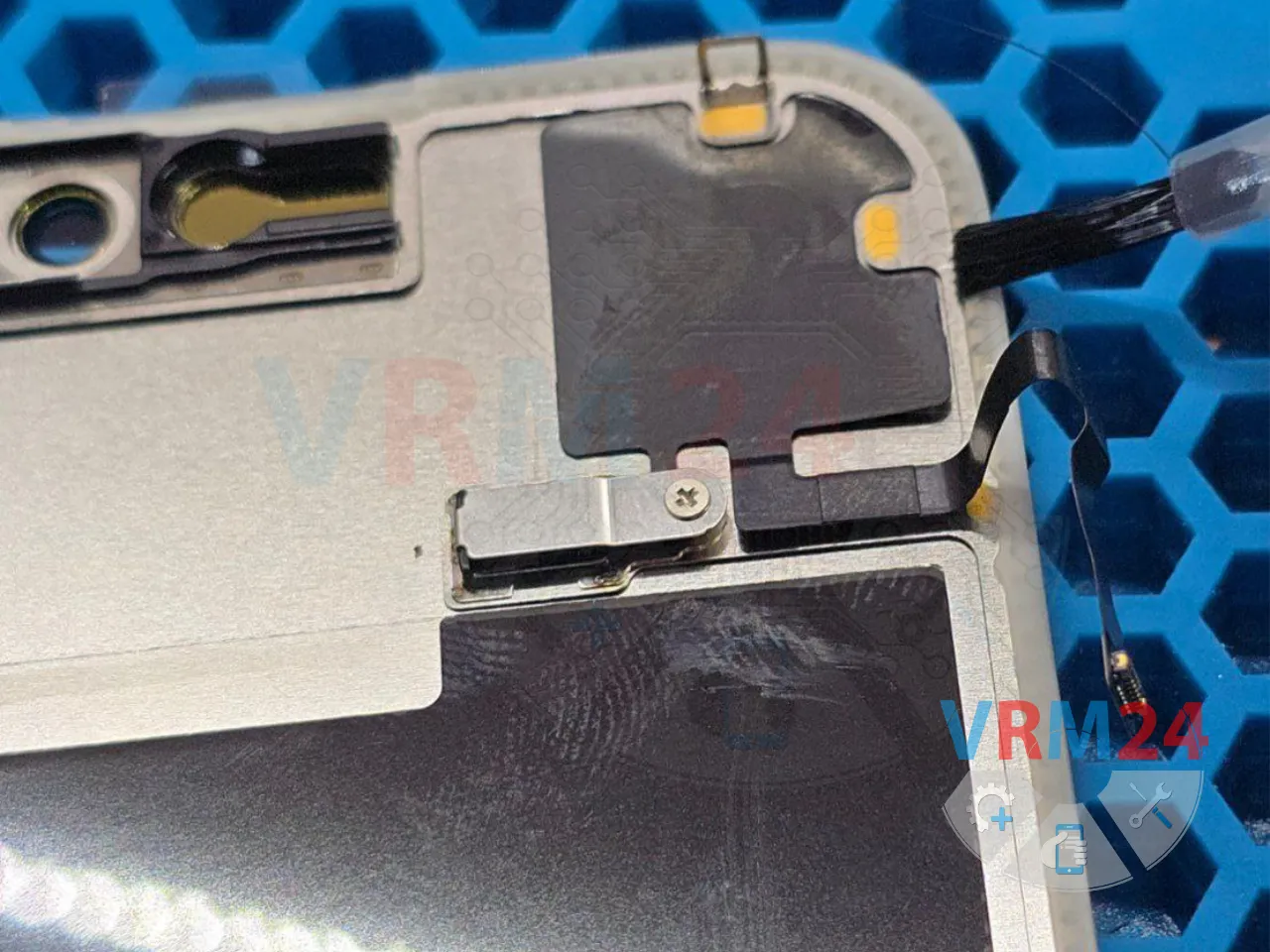

Снимаем со старого дисплея шлейф на датчик освещённости.
Лучше его немного поднагреть и капнуть изопропилового спирта для облегчения процесса снятия.

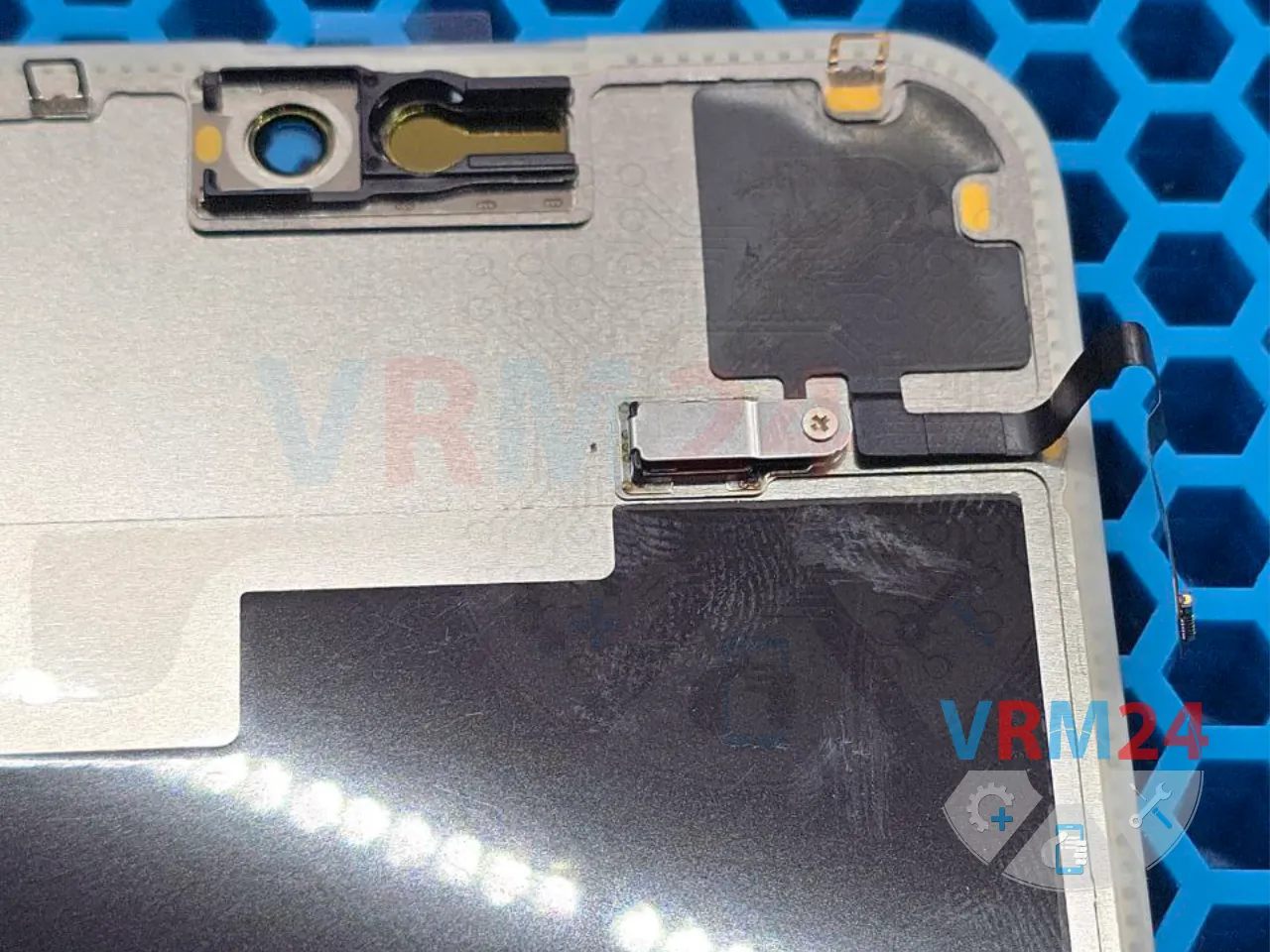

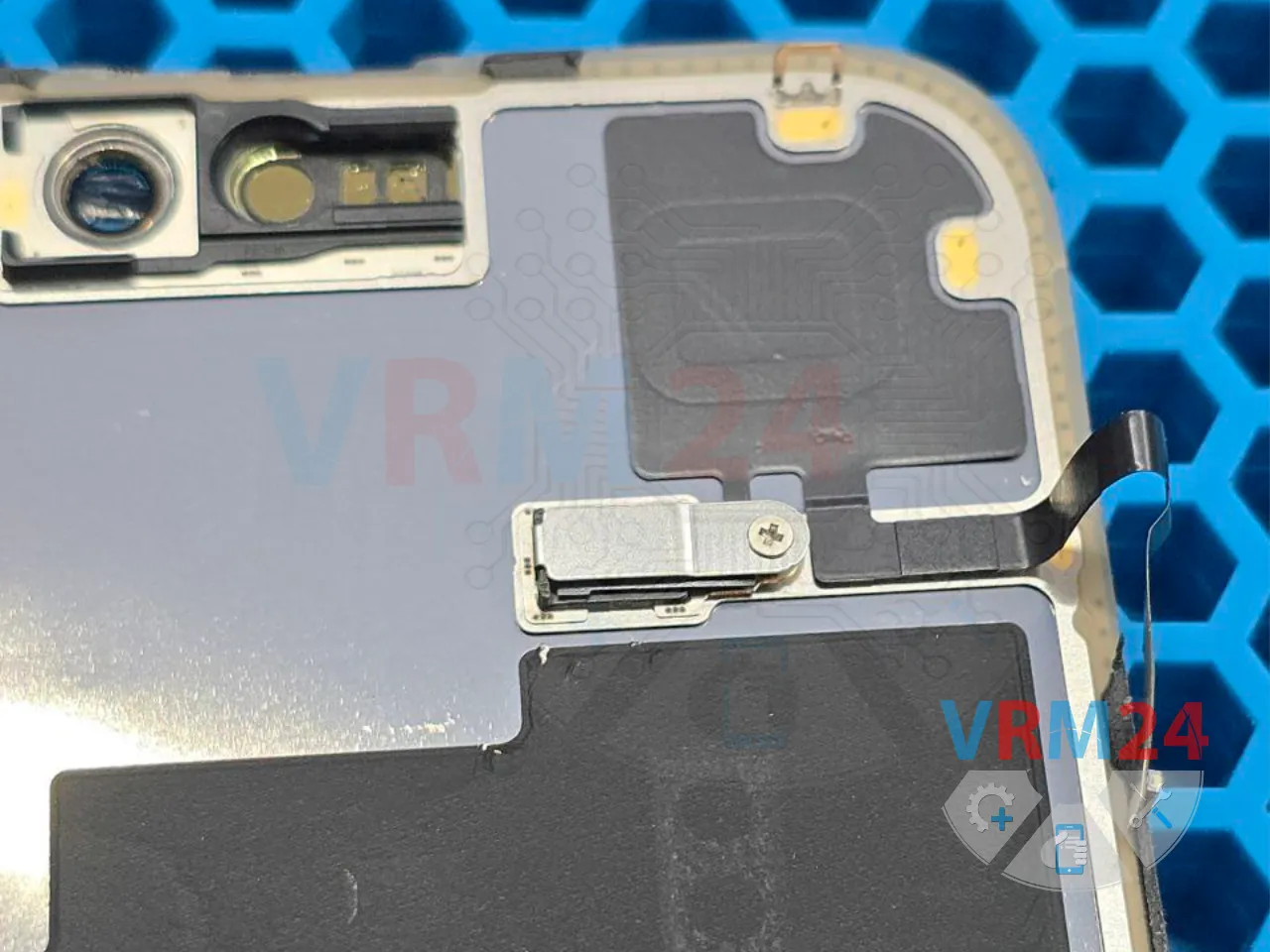

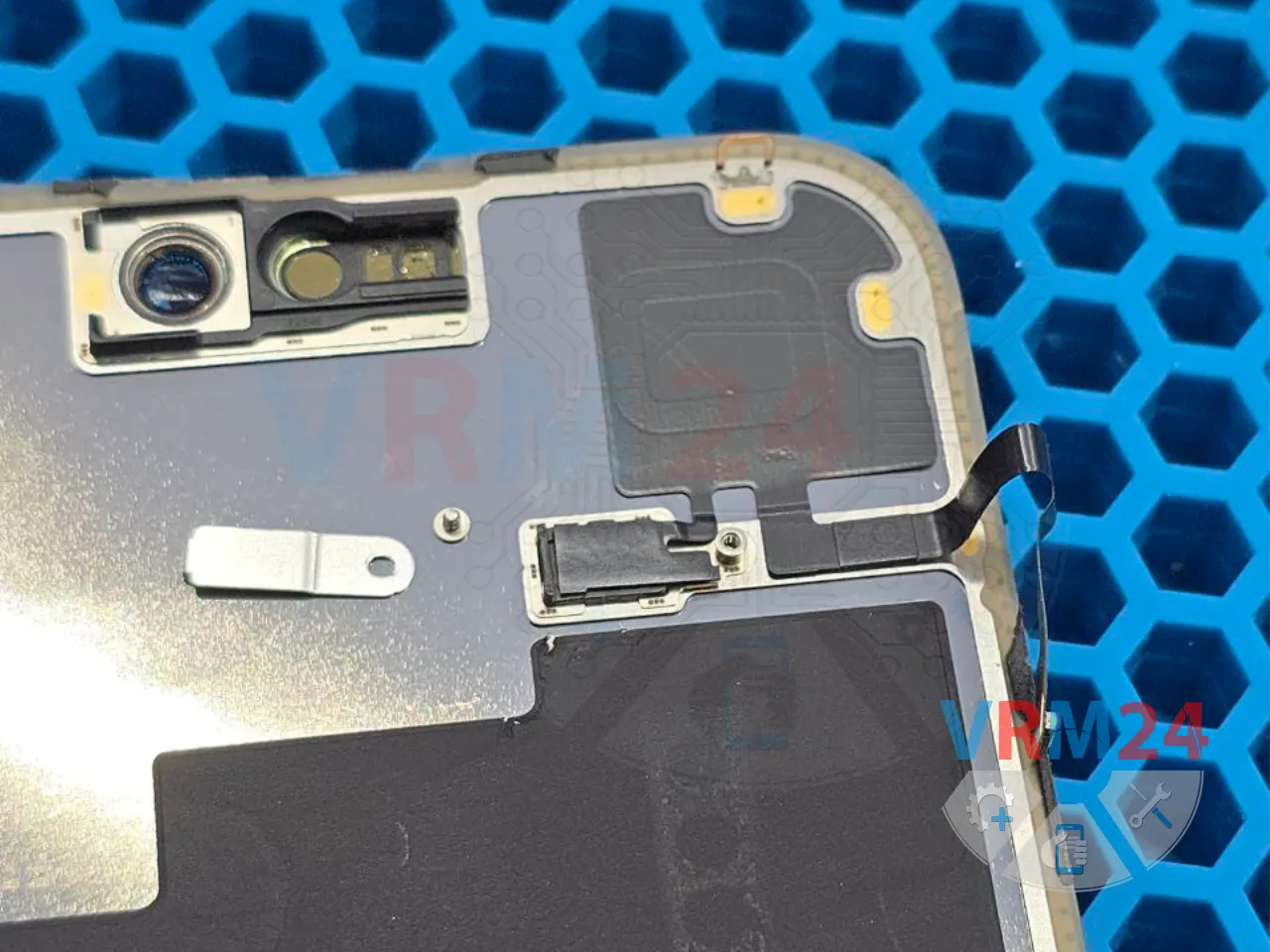

Устанавливаем шлейф на новый дисплейный модуль.
Так же проходимся по контуру дисплея праймером.

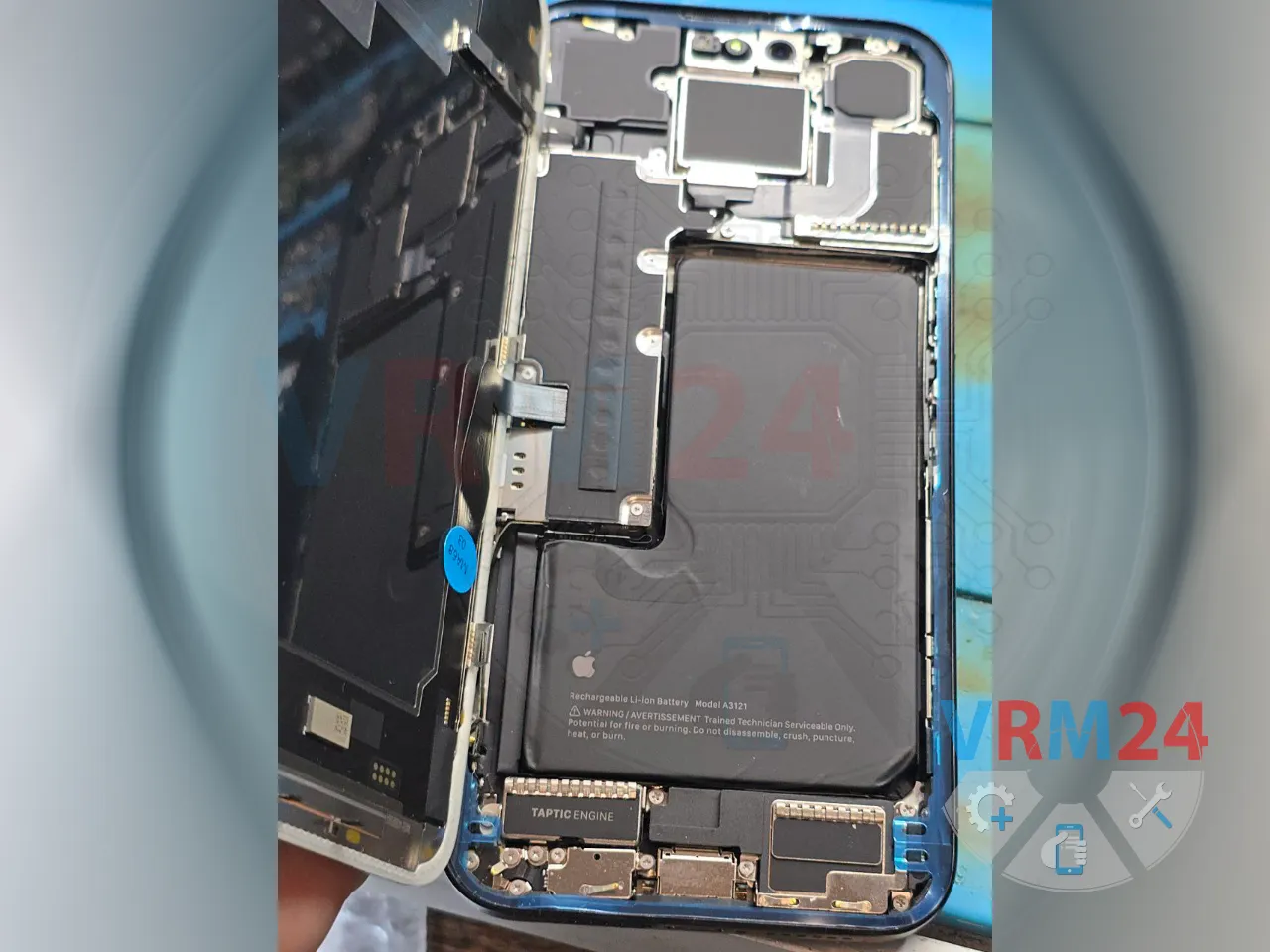

Собираем устройство, прикручиваем планку на место, убираем плёнку с проклейки и прикладываем дисплей к корпусу.

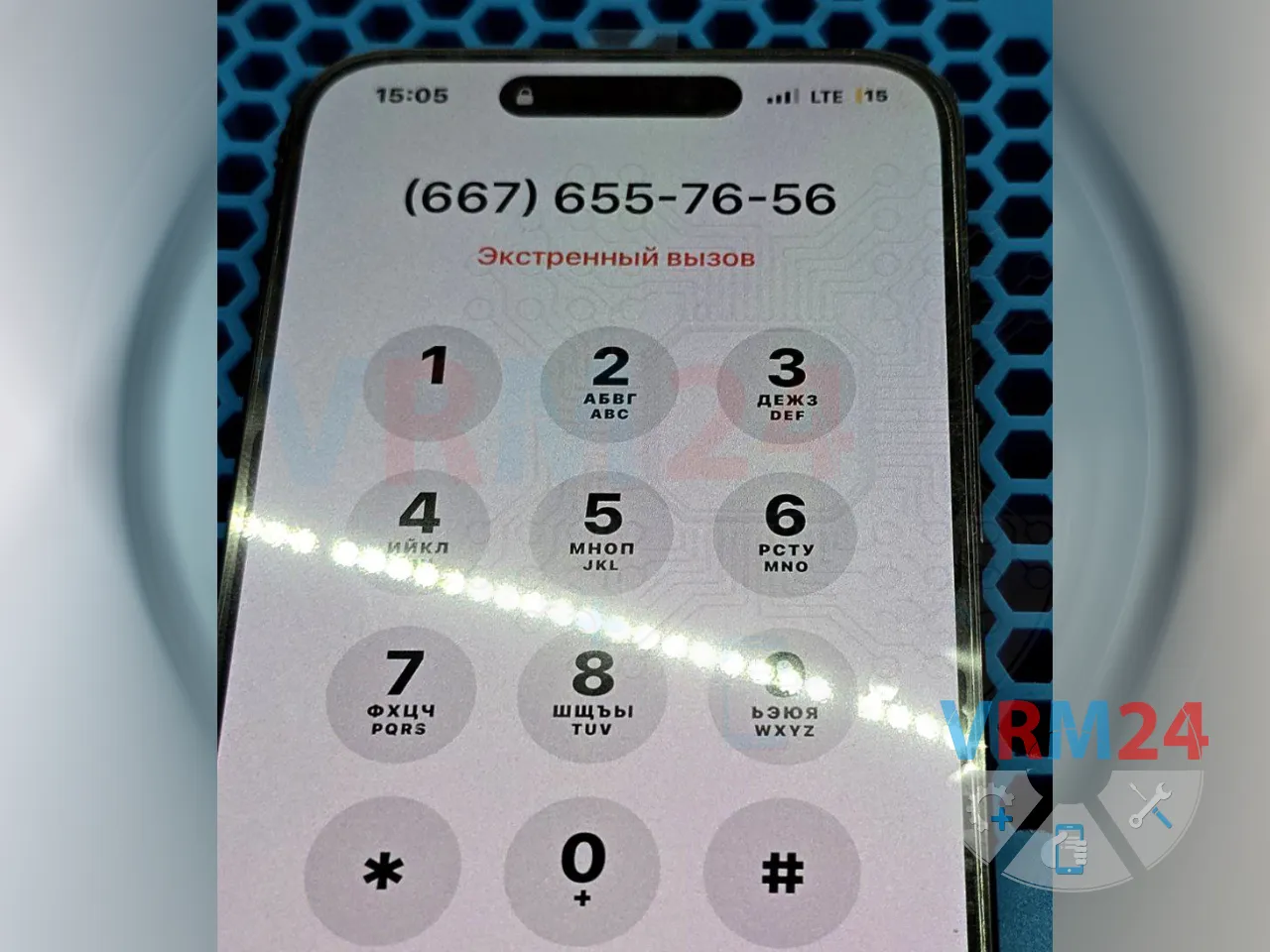

Дисплей ещё раз проверяем после сборки, все работает отлично, хоть и запчасть аналог.
На новых прошивках iOS от 18 версии, функция trye tone появляется автоматически и нет необходимости её перезаписывать программатором как раньше 😅
