Ремонт Samsung A36 (a366), не заряжается, на зарядку не реагирует. (замена OVP)

🛠 Сложность: 🟢🟡⚪️

⏰️ Время ремонта: 60 минут.

Итак, попал на ремонт очередной смартфон Samsung A36 - сам по себе телефон работает, но на подключение зарядного устройства нет никакой реакции.

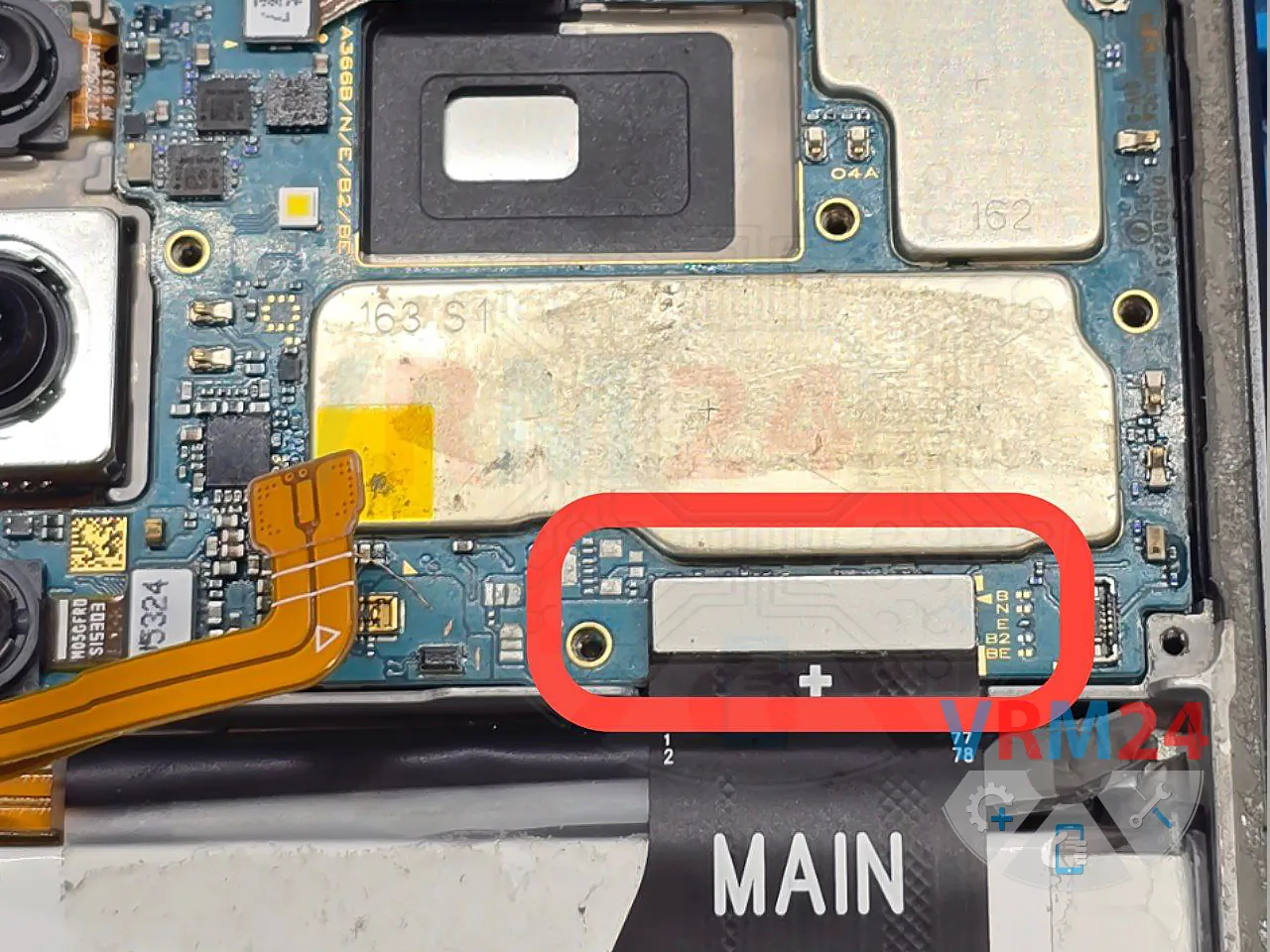

Первым делом мультиметром замеряем напряжение по линиям зарядки и убеждаемся, что до материнской платы напряжение доходит!

Значит разъём и коннекторы, которые очень часто ломаются, в данном случае - в порядке.

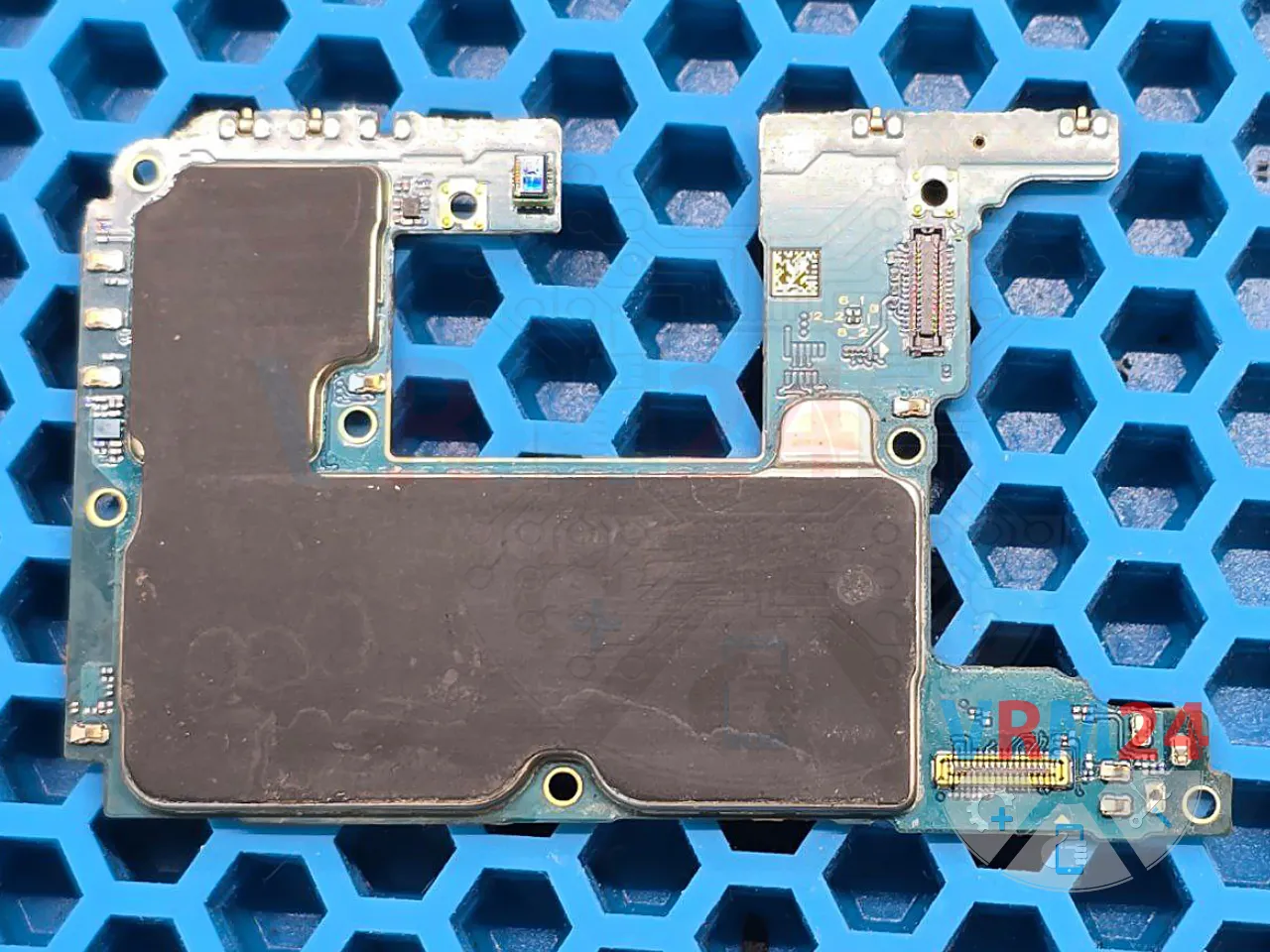

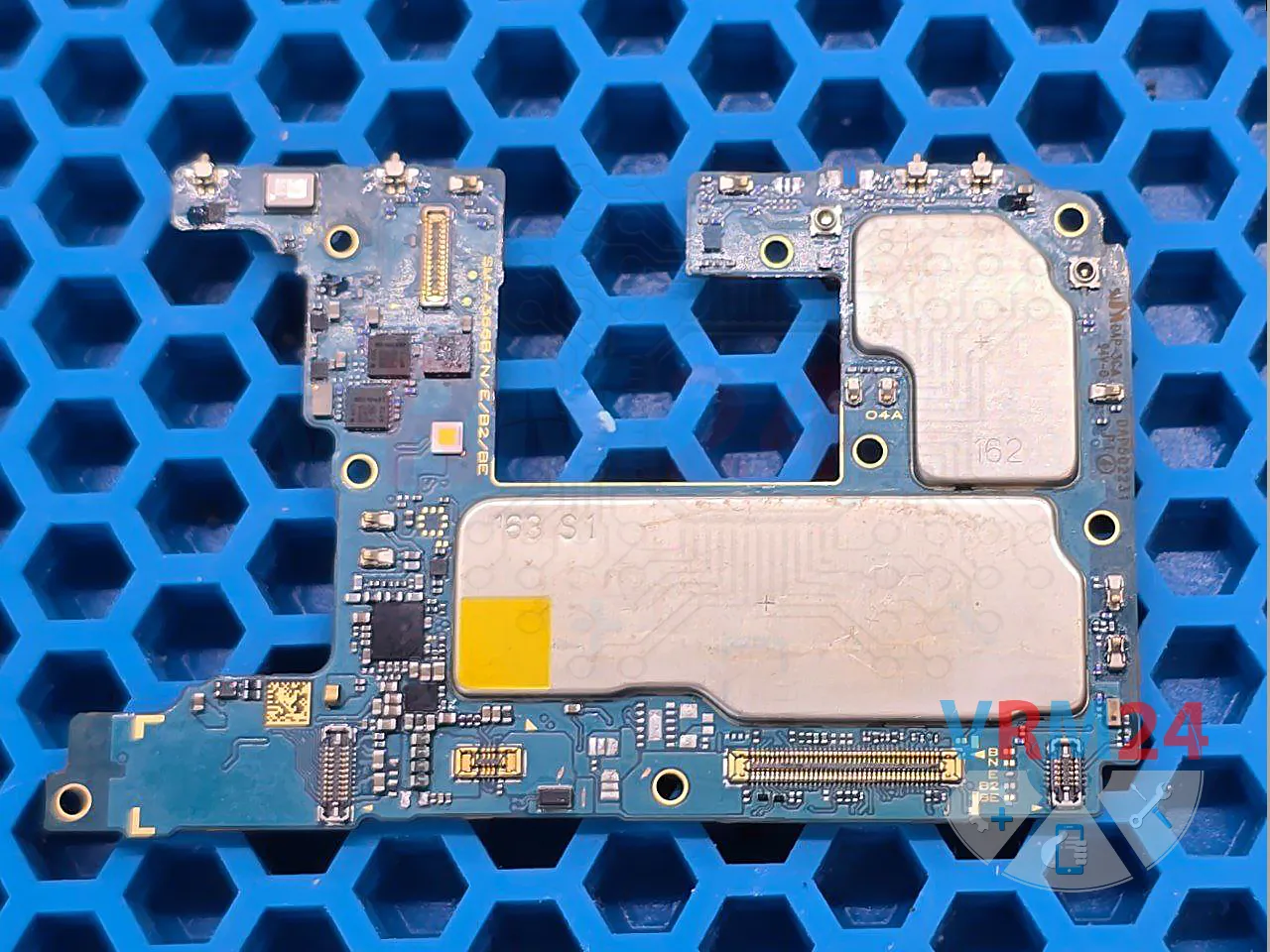

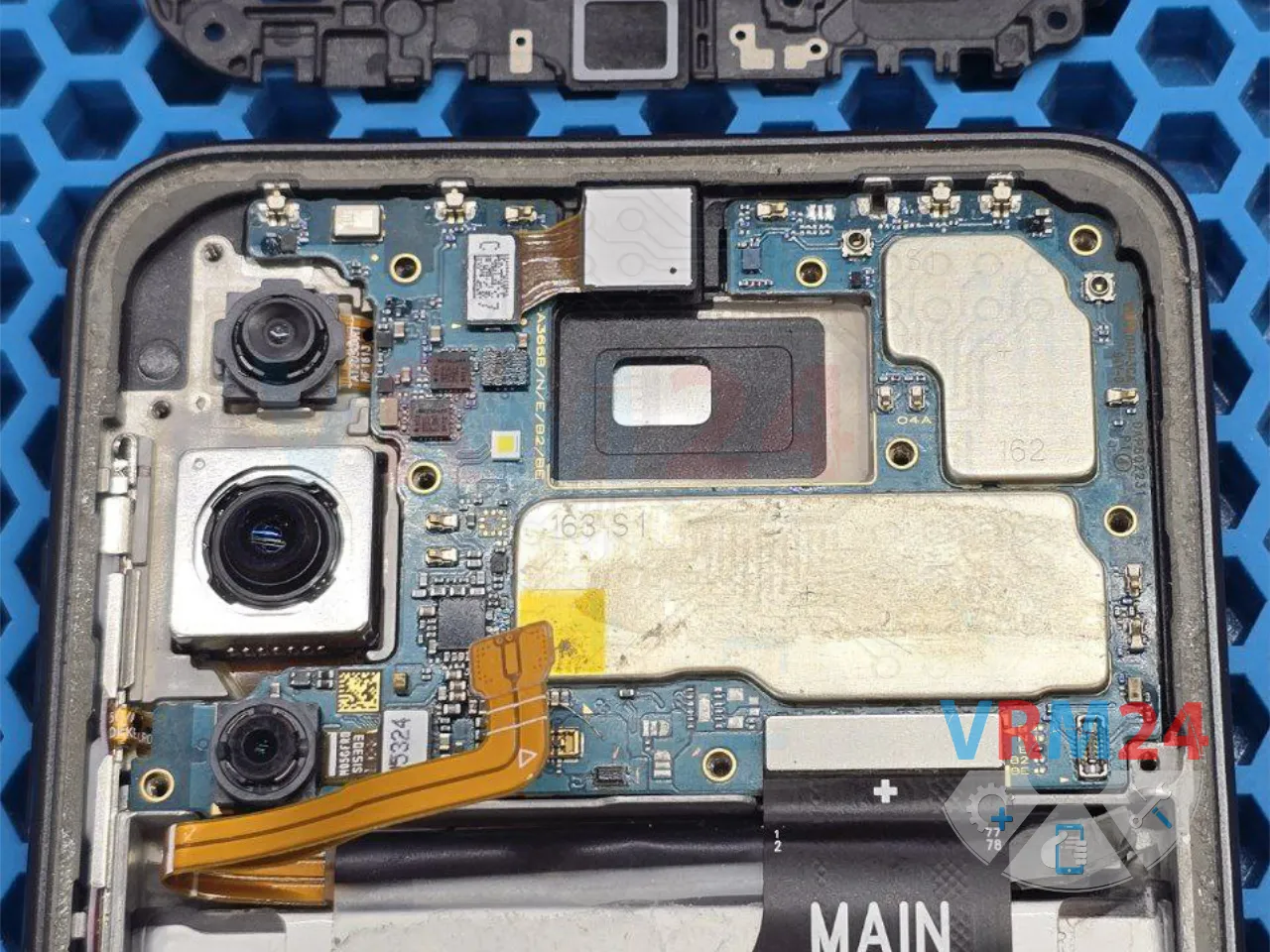

Вынимаем из корпуса материнскую плату.

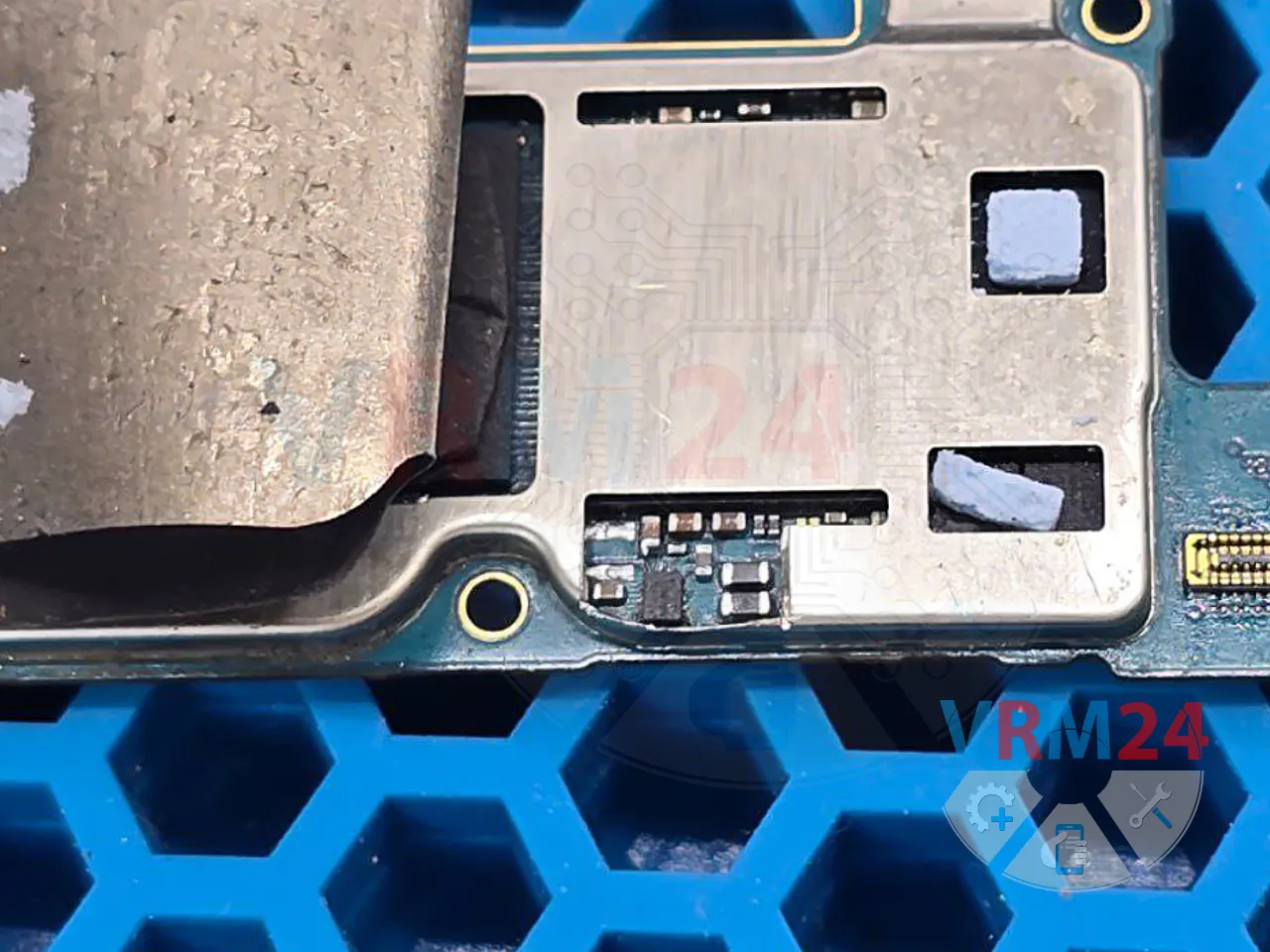

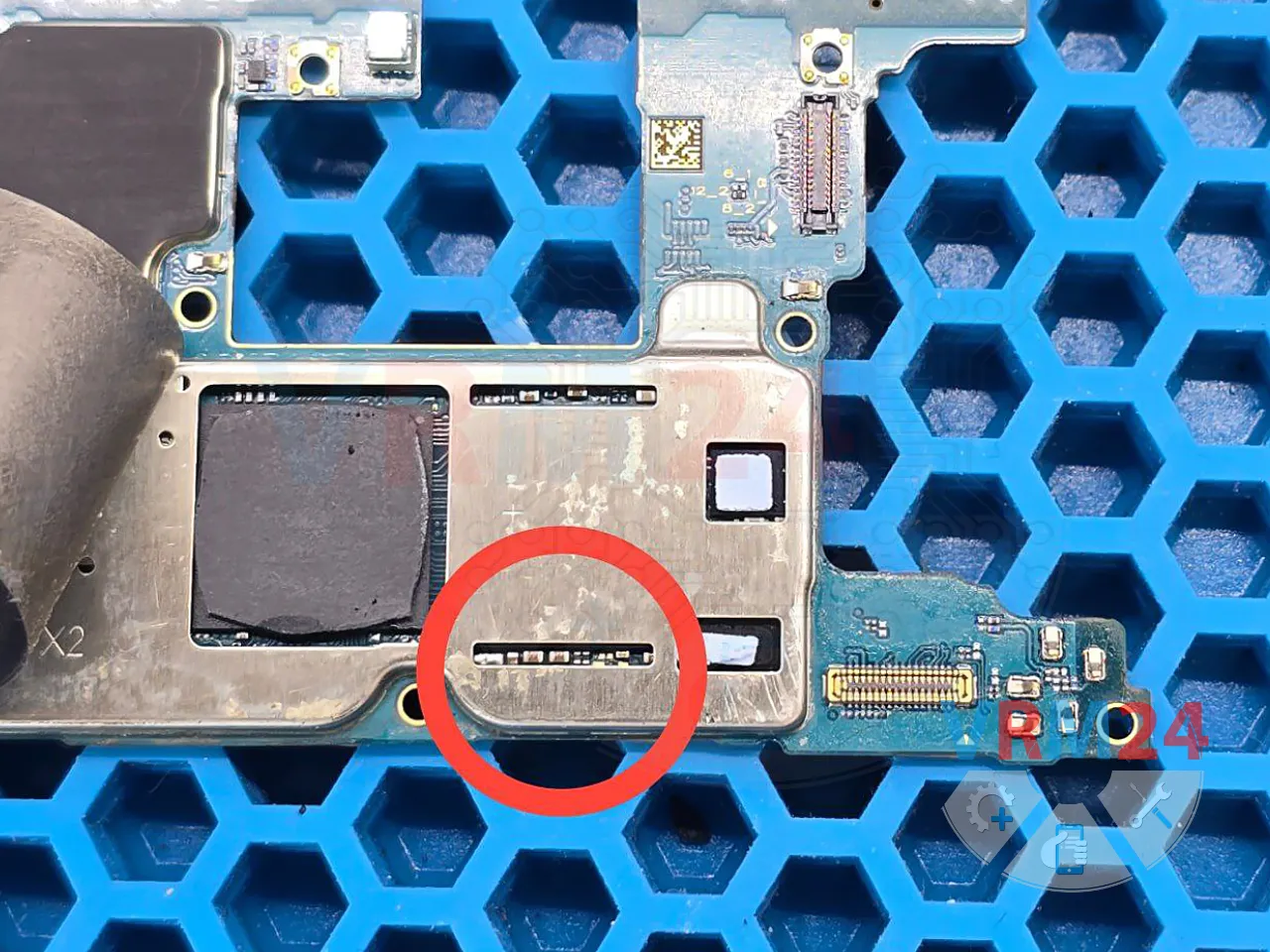

С обратной стороны с помощью микроскопа в прорезь металлического щита видно, что есть какие-то проблемы с микросхемой OVP (Over Voltage Protection).

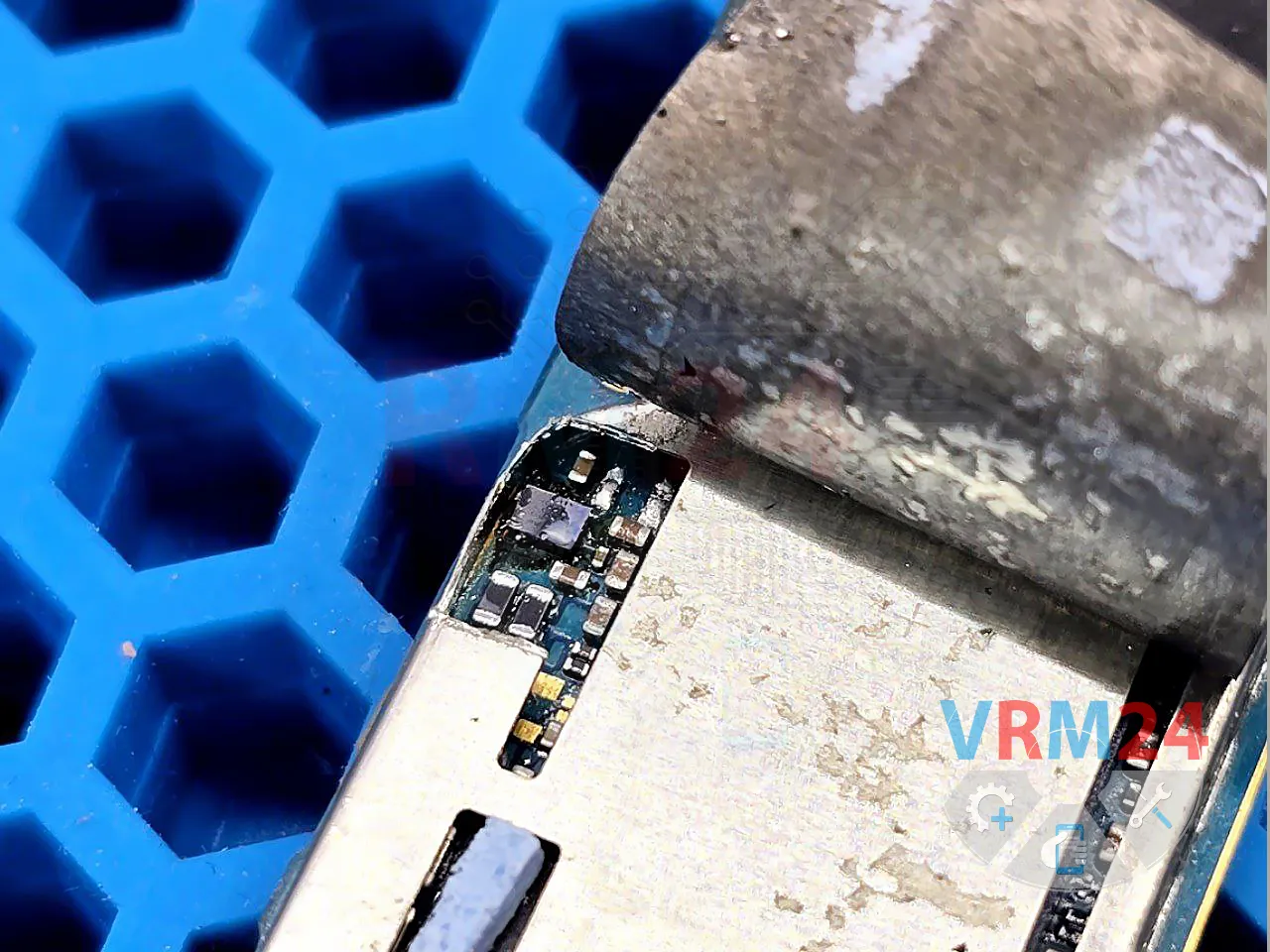

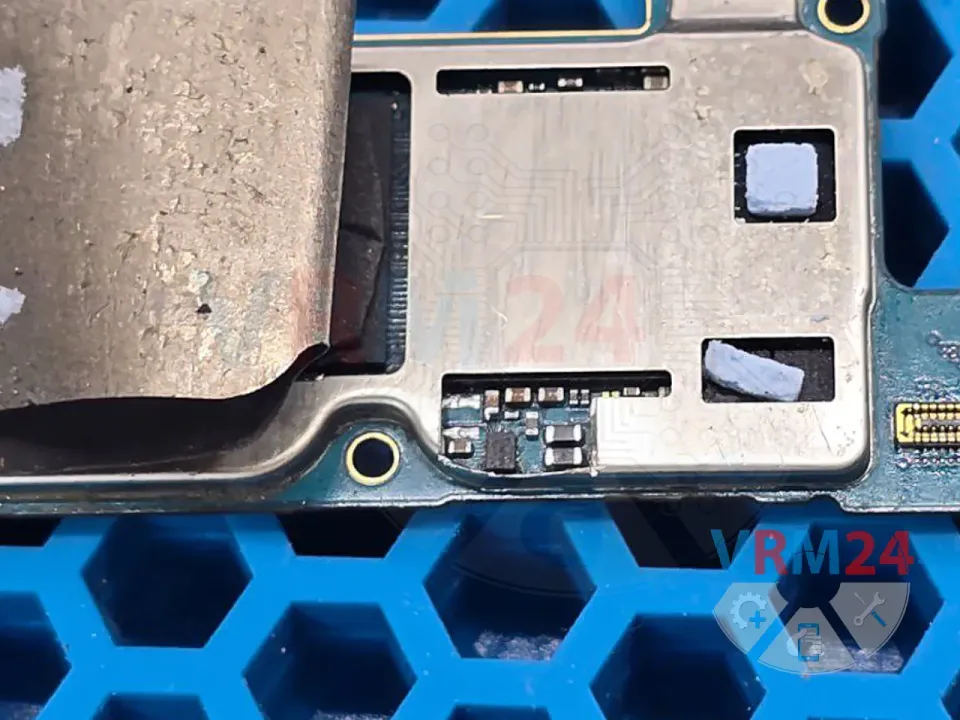

Выпиливаем кусочек металла, что бы был доступ к микросхеме и видим что она выгорела полностью.

Если мы дотронемся до нее пинцетом - то она просто отвалится, что собственно и произошло - отвалилась с частью отгоревших контактов под ней.

Так выглядит сгоревшая OVP микросхема, даже шары припоя из-под неё вылезли.

Хорошо, что сама плата осталась в рабочем состоянии, а проблему с зарядкой можно решить.

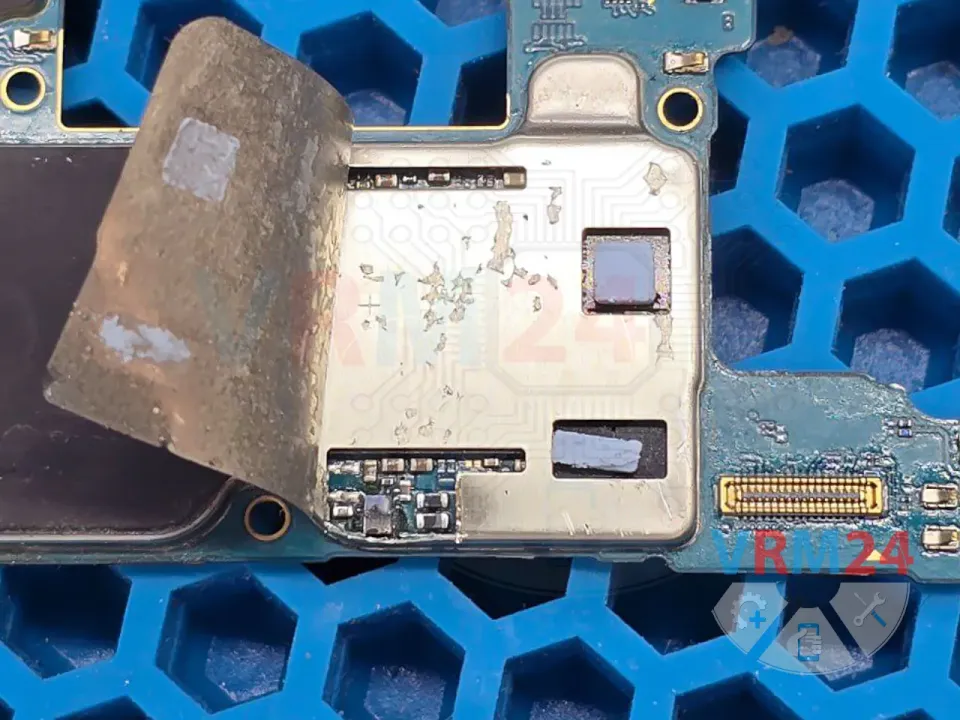

Восстанавливаем отгоревшие контакты, и с помощью паяльной станции устанавливаем новую микросхему.

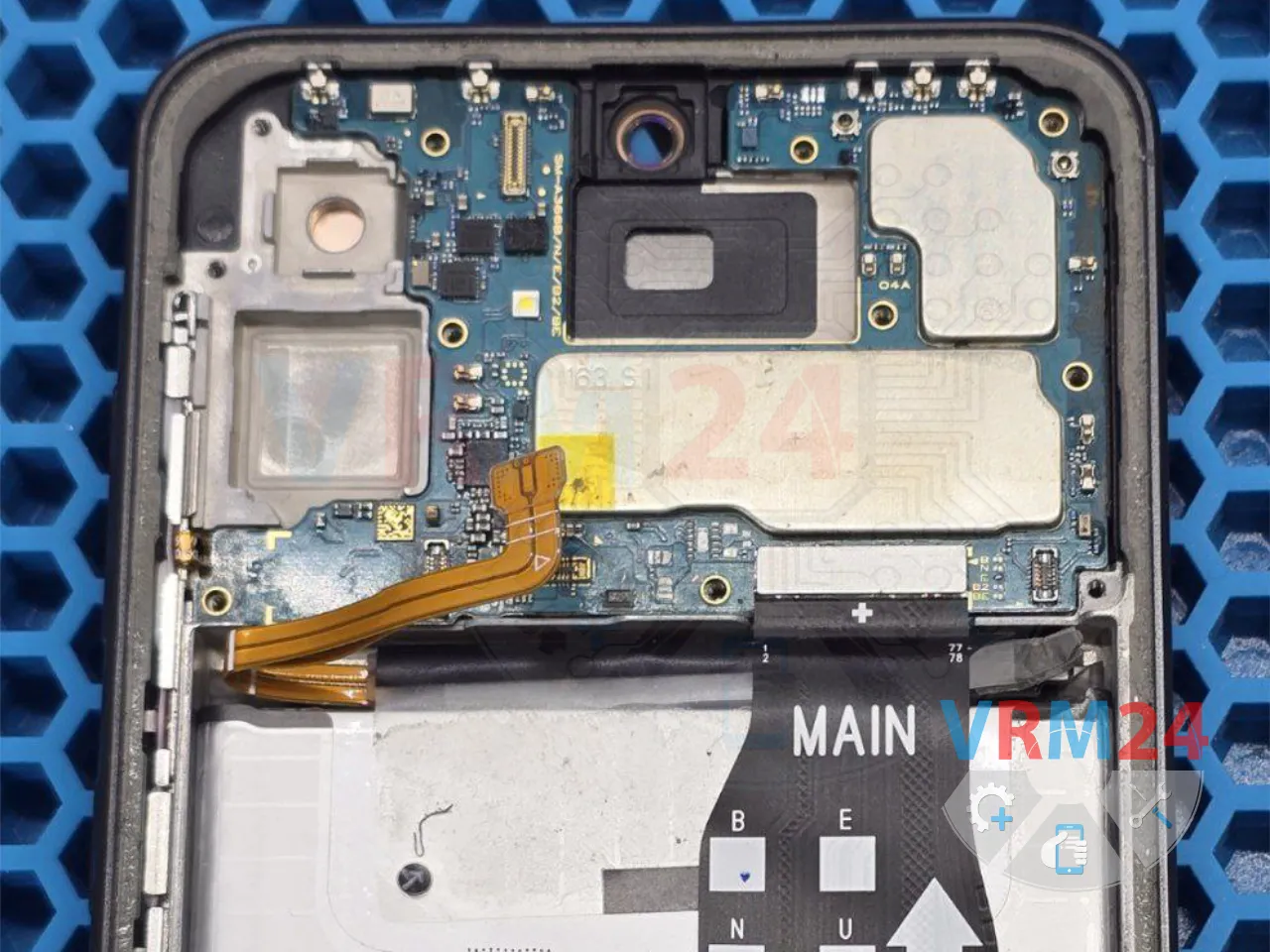

Подкидываем материнскую плату в корпус для проверки.

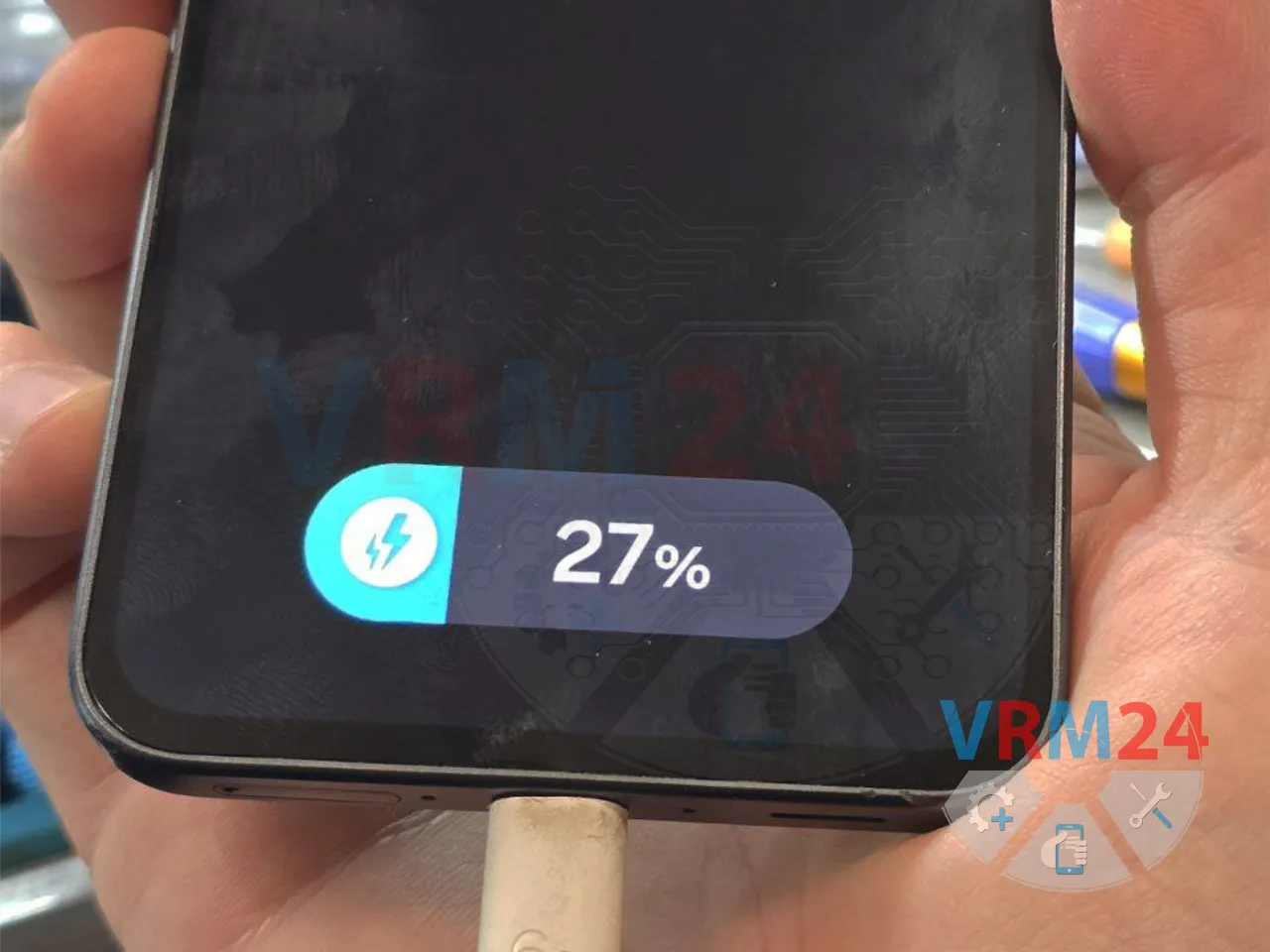

Смартфон заряжается нормально во всех режимах.

Проводим заключительные тесты и можно собирать устройство.
