🛠 Сложность: 🟢🟡⚪️
⏰️ Время ремонта: 45 мин.
Попал на ремонт Самсунг а15, достаточно популярная и свежая модель сейчас.
Смартфон просто выключился на зарядке и больше никаких признаков жизни не подает 😊

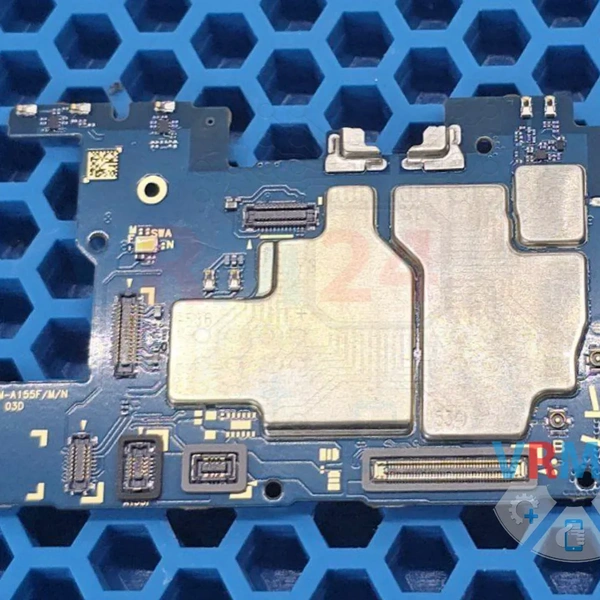

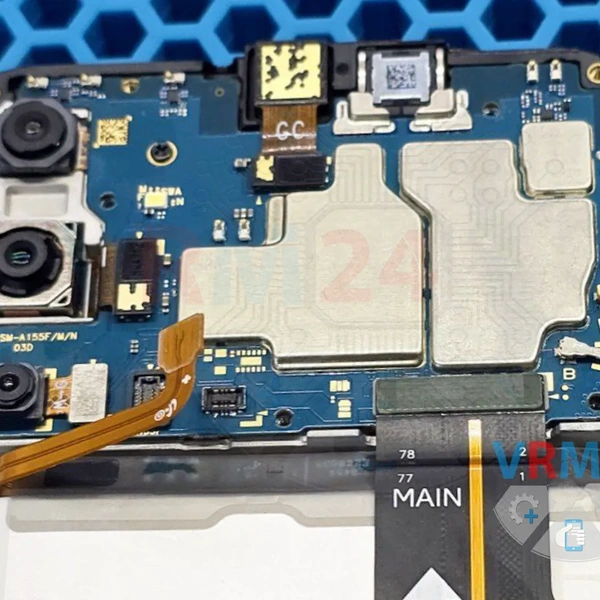

Разбираем аппарат, осматриваем основную плату, визуально все в порядке, нет механических повреждений и попадания влаги.

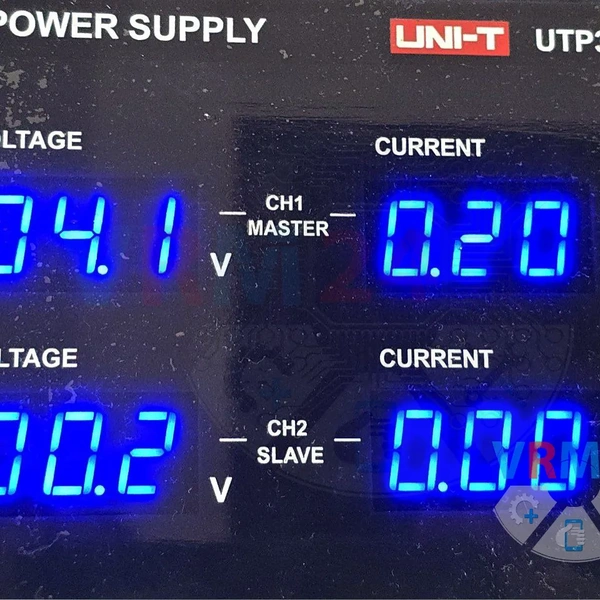

Подкидываем к лабораторному блоку материнскую плату и обнаруживаем холостое потребление на плате 0.2 А.

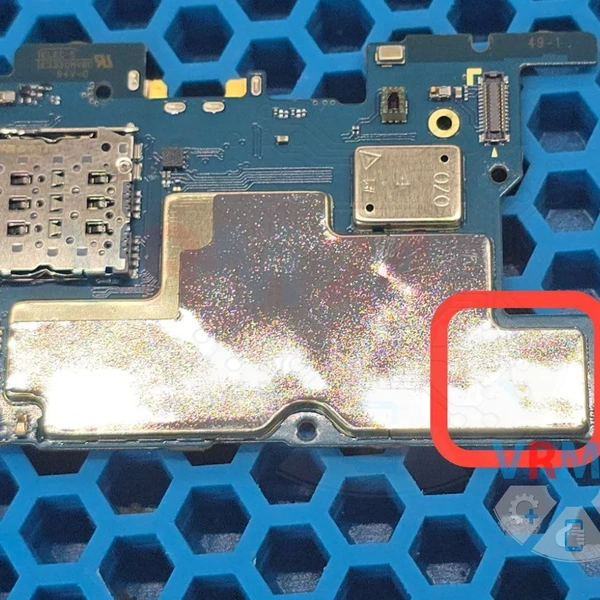

При этом чувствуется ощутимый нагрев платы с обратной стороны, в районе отмеченном красным.

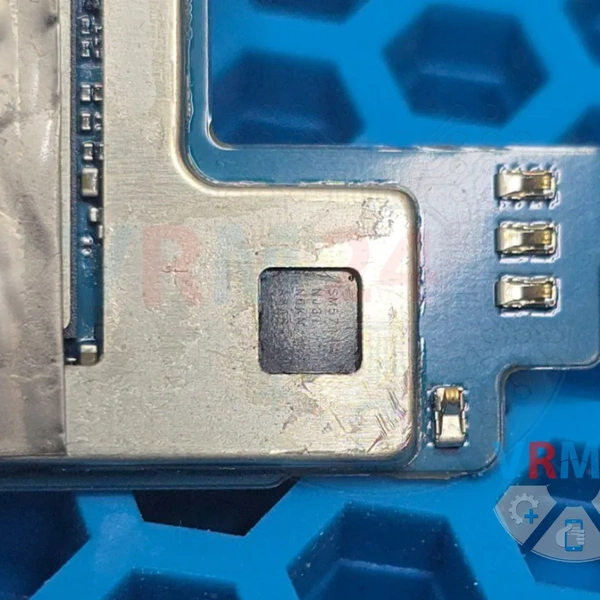

Отгибаем металлический щит.
Определяем, что греется микросхема контроллер зарядки SM5714A и как минимум необходима её замена.

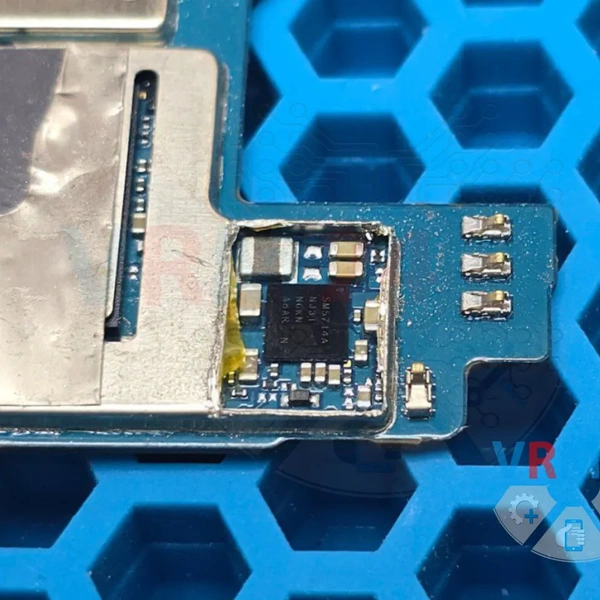

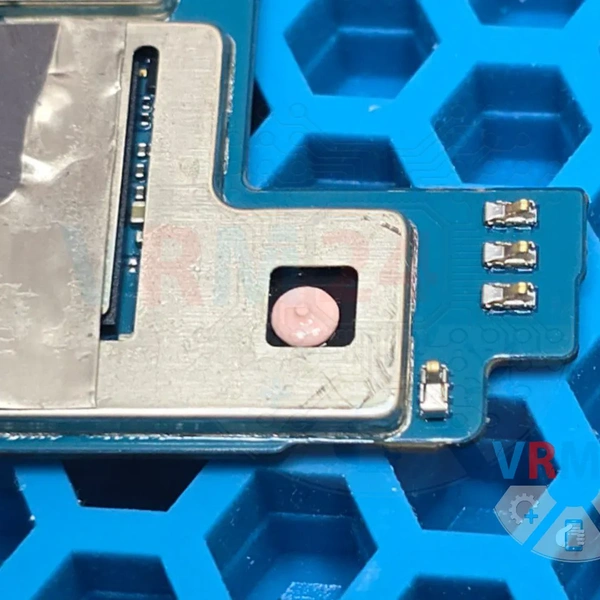

Аккуратно выпиливаем кусочек металлического щита для удобства замены микросхемы.

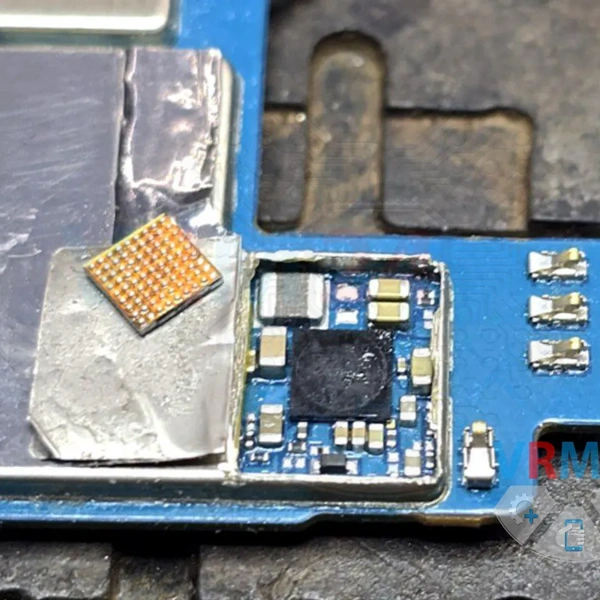

Готовим новый контроллер и производим замену.
Проверяем от блока, что что больше нет холостого потребления и присутствует нормальная реакция на нажатие кнопки включения.

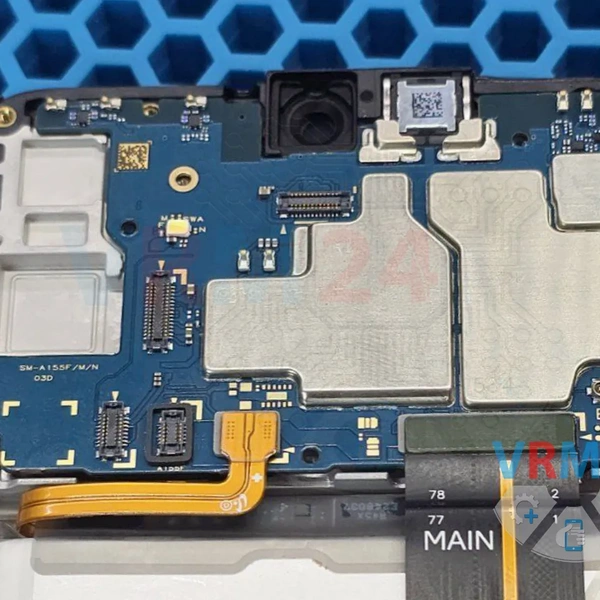

Подкидываем/присоединяем плату в корпус для проверки.

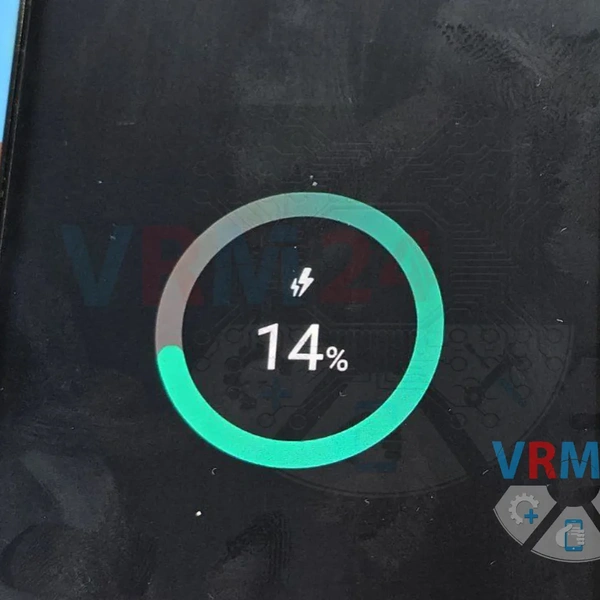

Зарядка идёт в нормальном режиме, телефон включается.
Проверяем все остальные функции смартфона и полностью собираем аппарат😊 Ремонт прошел успешно.
