Ремонт Samsung Galaxy A54 (a546) нет сети, не звонит. Замена микросхемы усилителя сигнала 77098b

🛠 Сложность: 🟢🟡⚪️

⏰️ Время ремонта: 45 мин.

Попал на ремонт Самсунг а54 с неисправностью по мобильной сети.

Показывает сеть только 2g, но не позвонить с него, не дозвониться не получается.

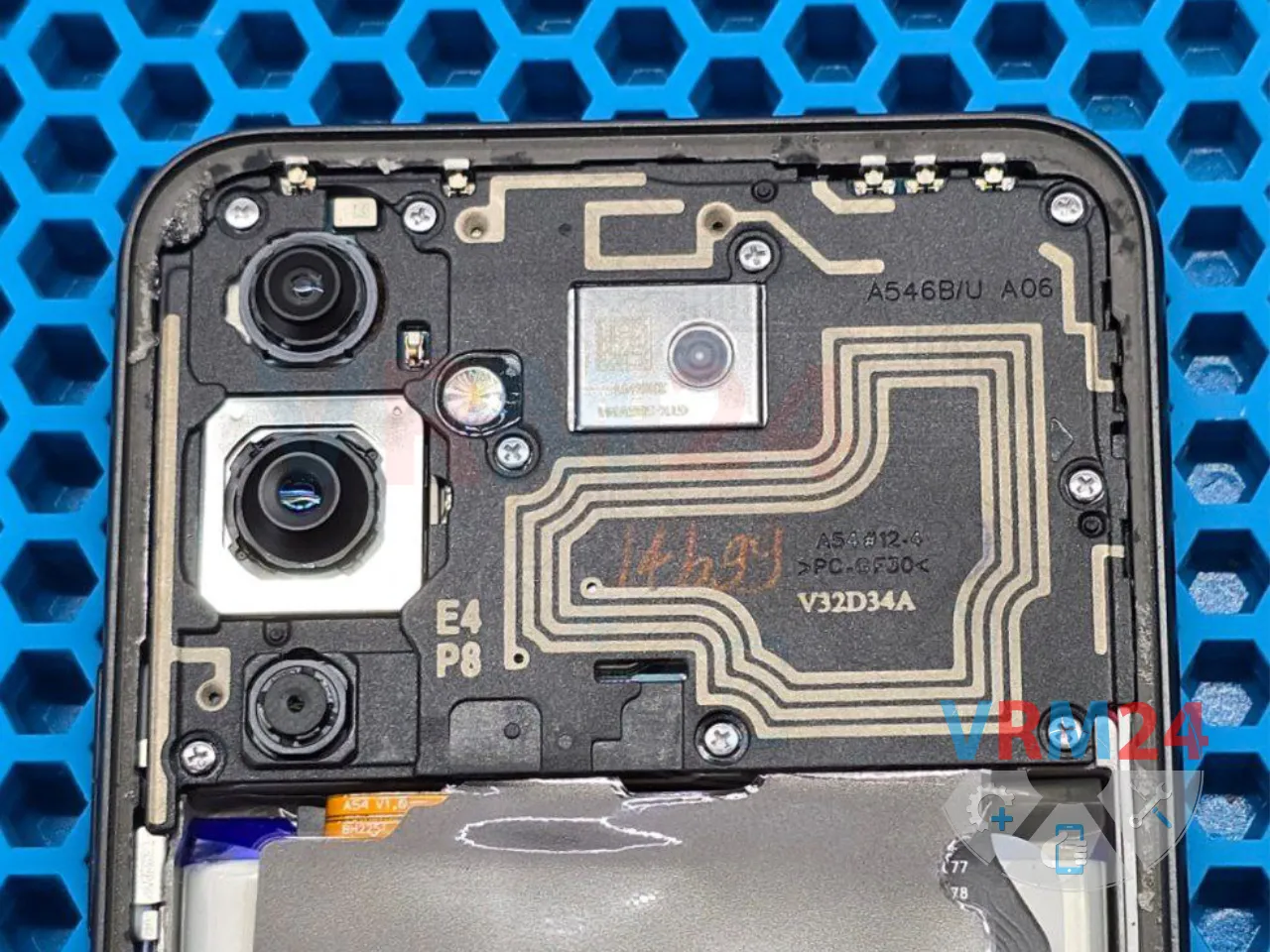

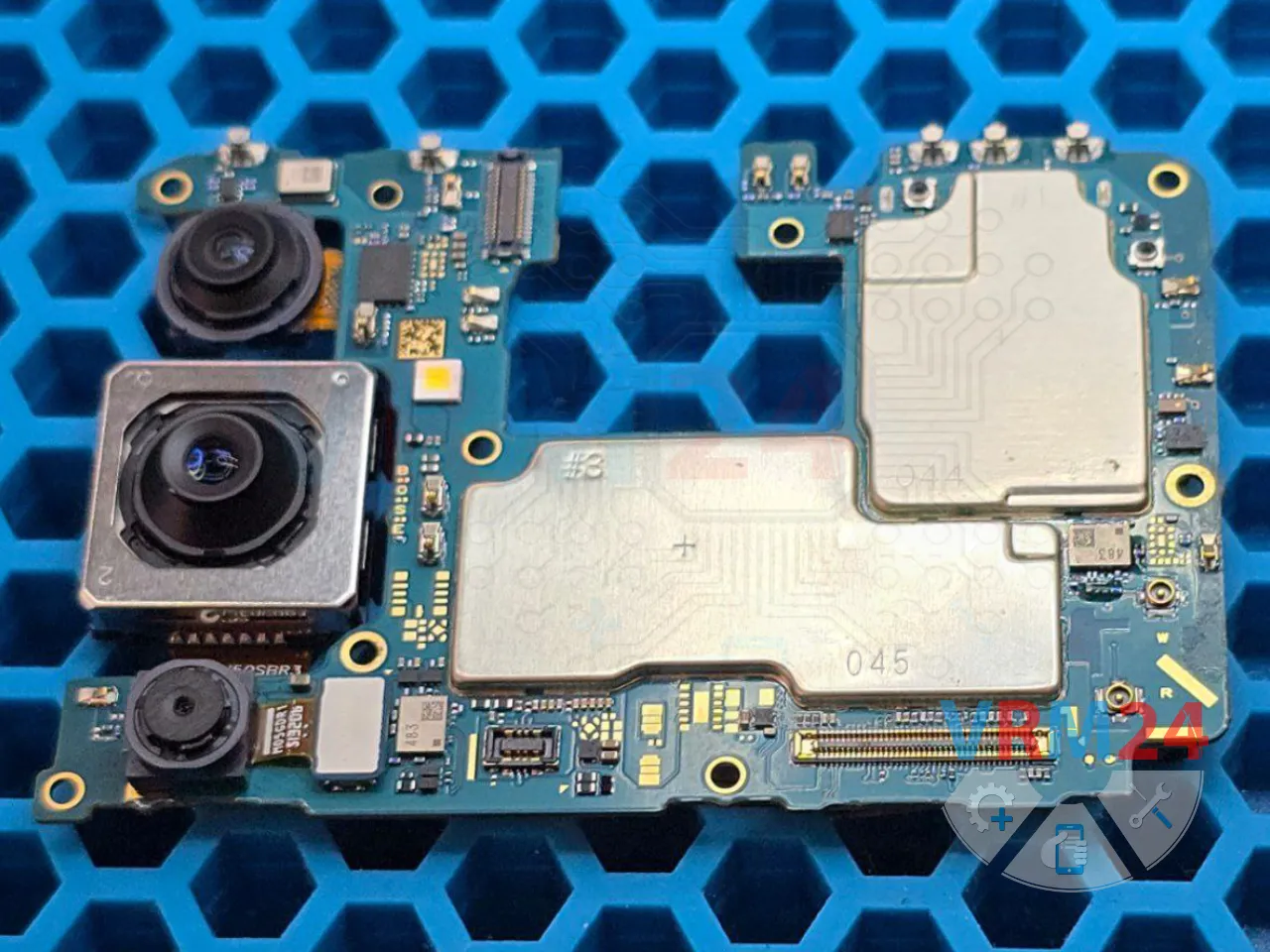

Разбираем смартфон и достаём основную плату.

Хоть и основная модемная часть находится на этой стороне платы, но начинать нужно с усилителя сигнала 77098b, который расположен на обратной стороне под металлическим щитом.

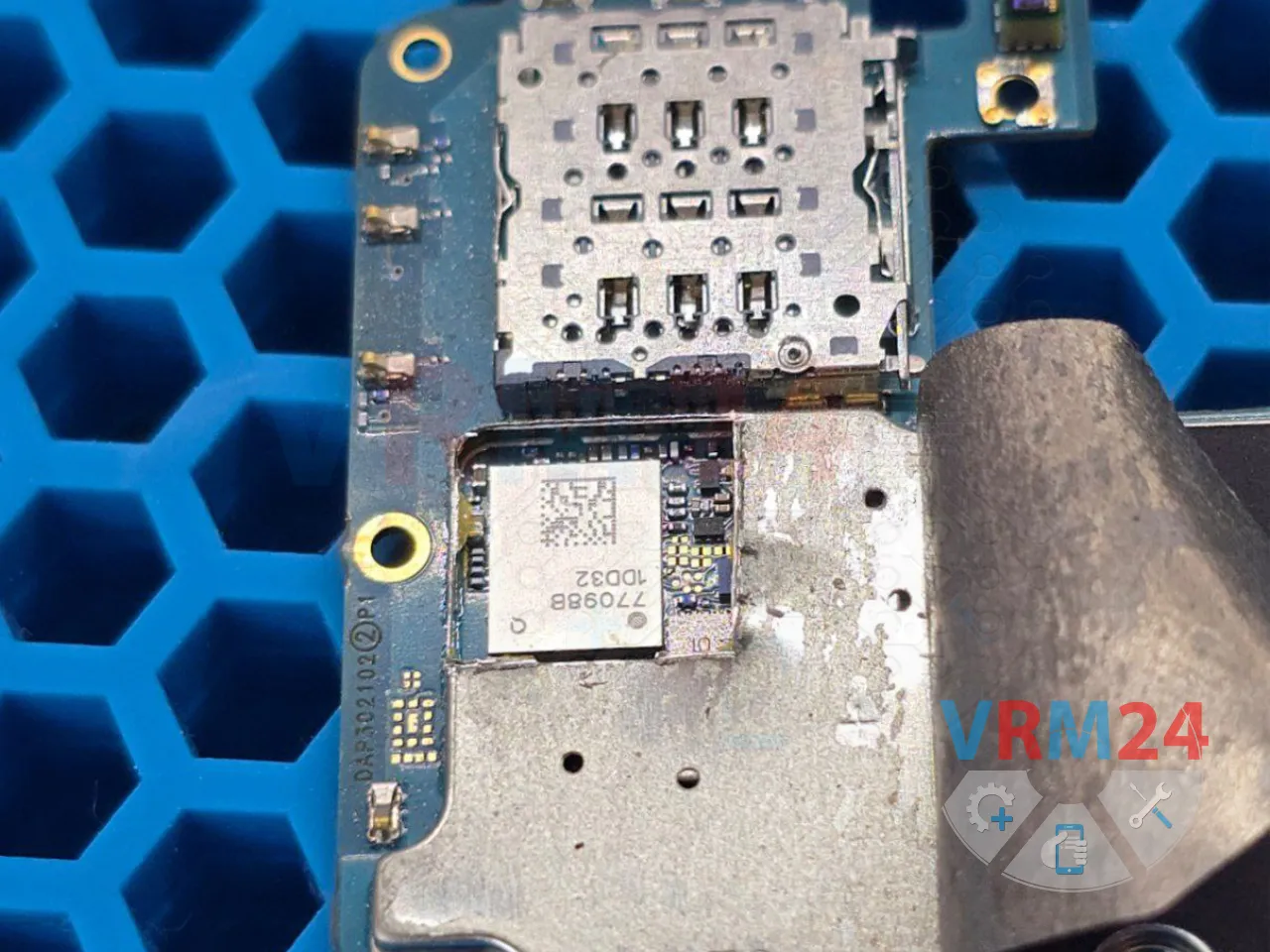

Выпиливаем кусочек металлического щита для доступа к нужной микросхеме.

Усилитель (77098b) на данном аппарате Samsung A55 установлен такой же как и на предыдущей модели Samsung A53 и из-за это новая модель имеет точно такие же проблемы по сети 😁

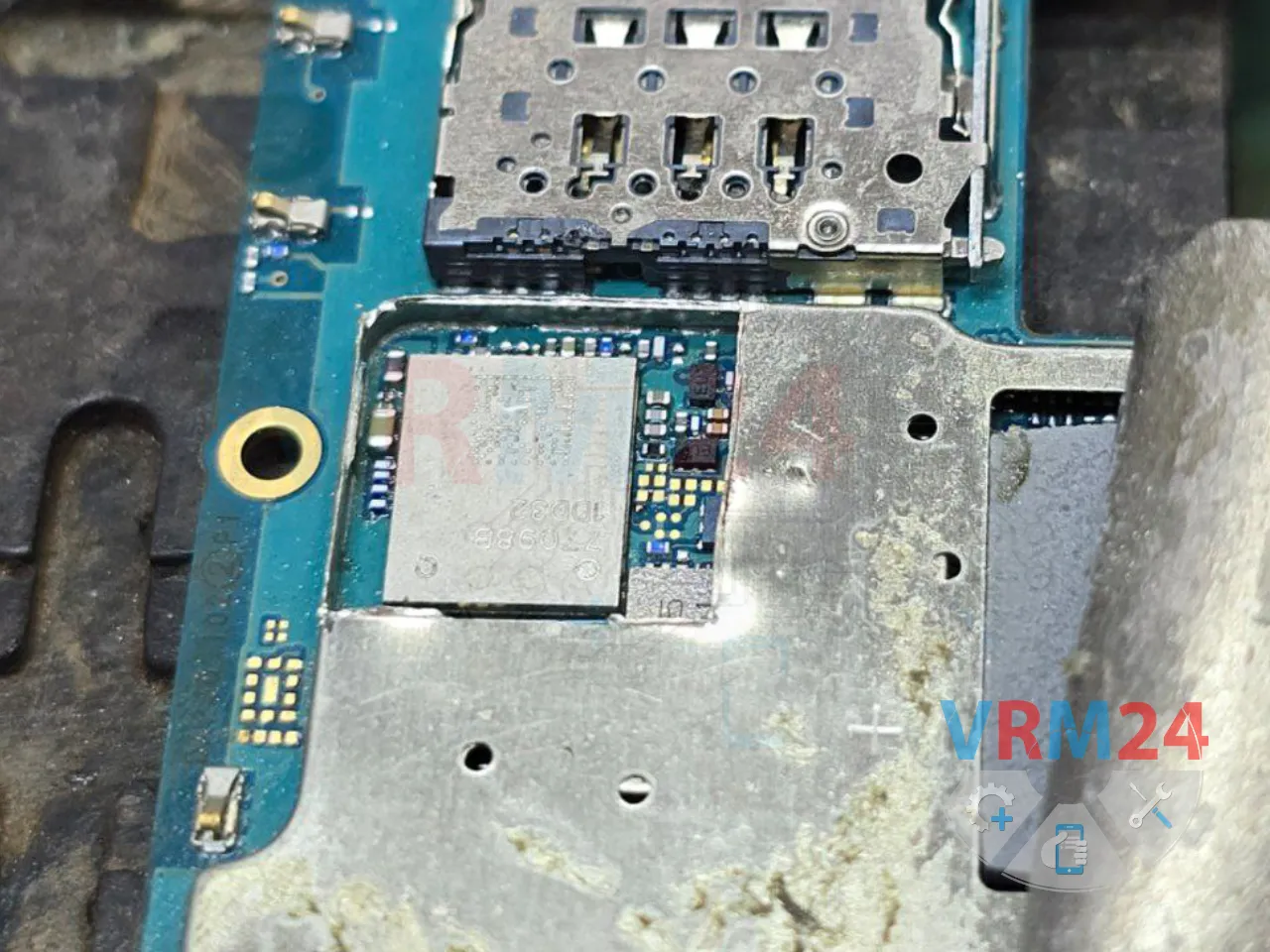

С помощью паяльной станции снимаем усилитель, он кстати часто бывает залит компаундом.

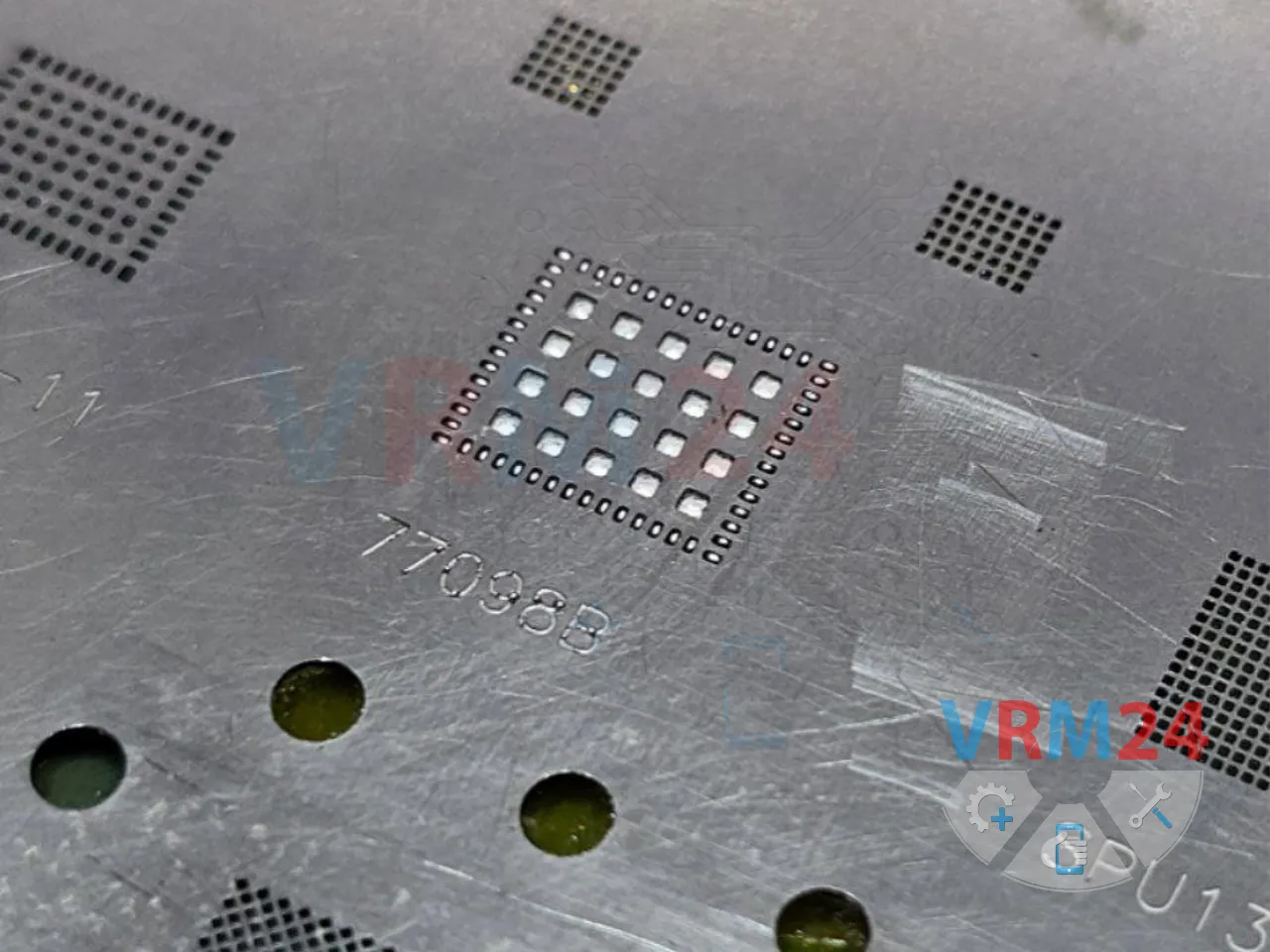

Готовим новую микросхему для монтажа.

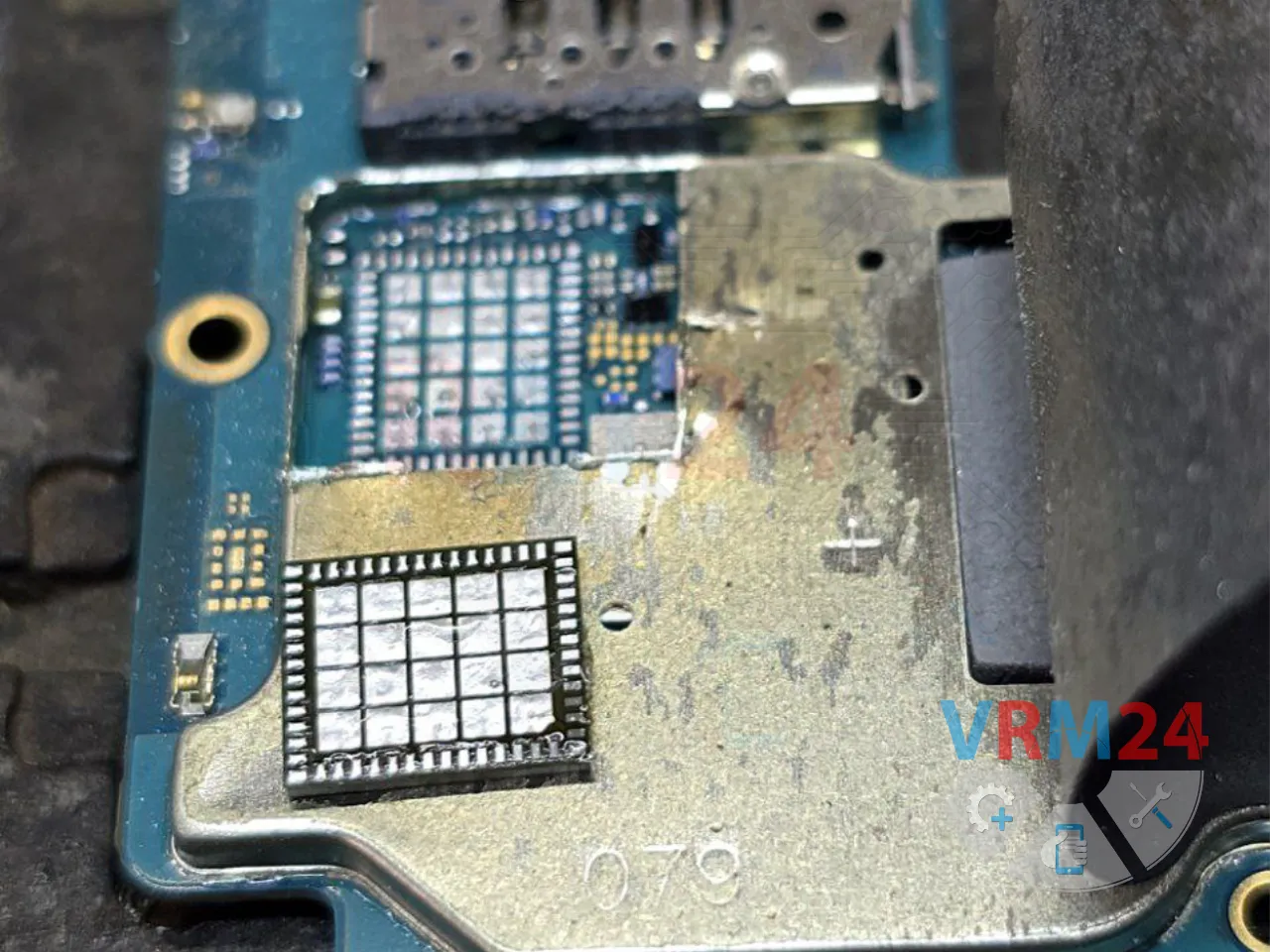

Устанавливаем усилитель сигнала на место.

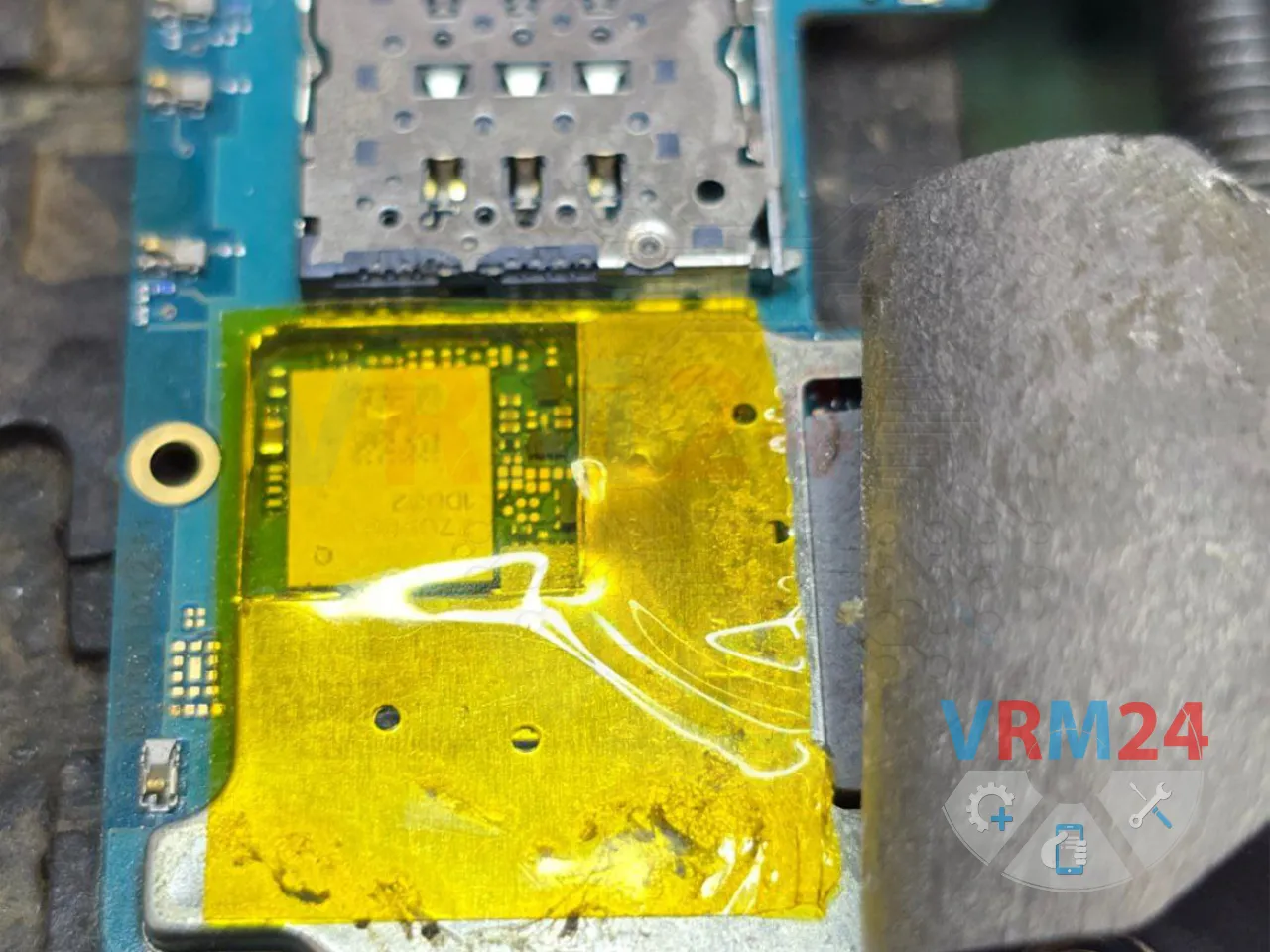

Заклеиваем каптоновым скотчем место вырезанного кусочка и прикрепляем теплоотвод на место.

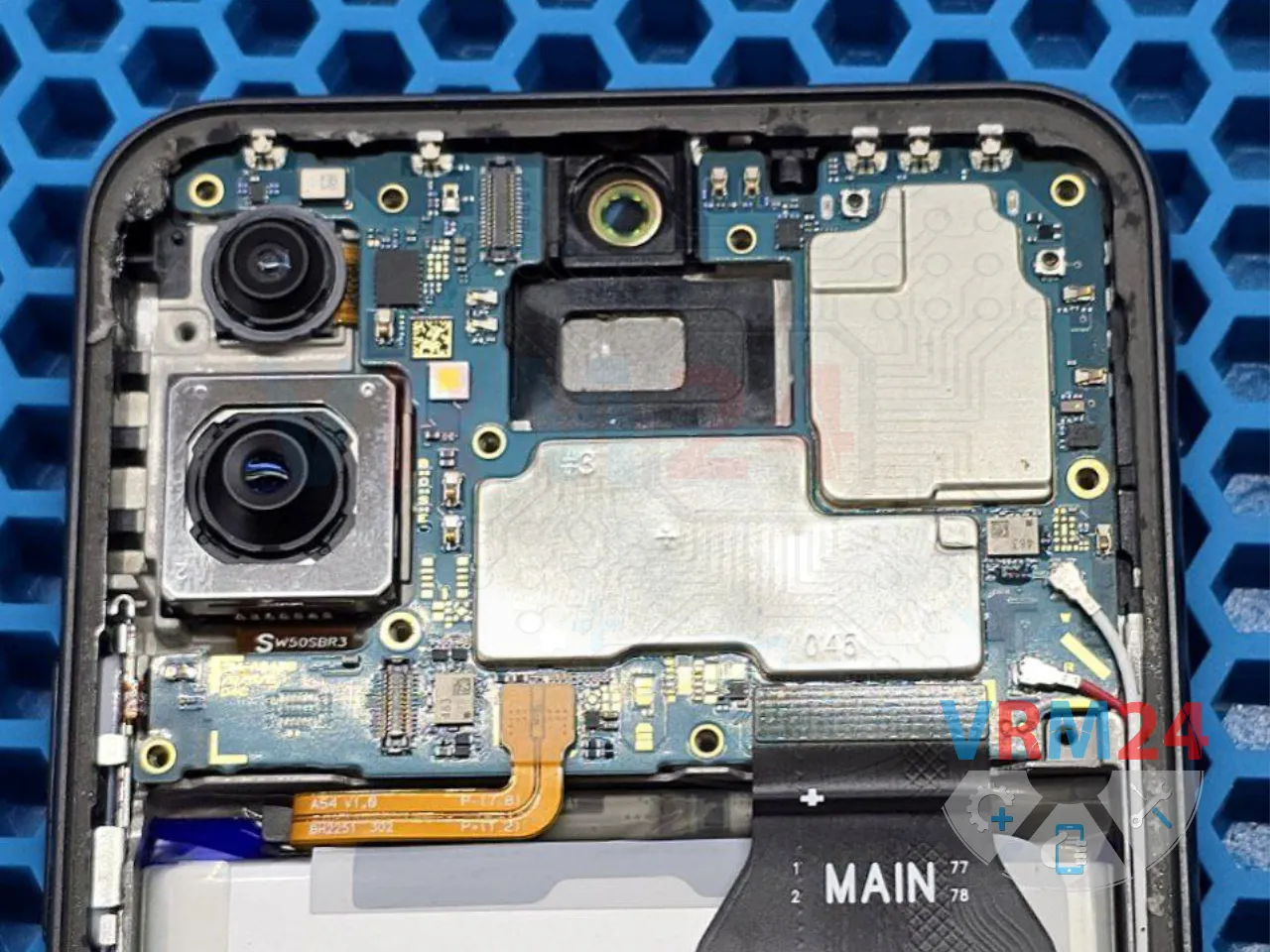

Подкидываем плату в корпус телефона для проверки.

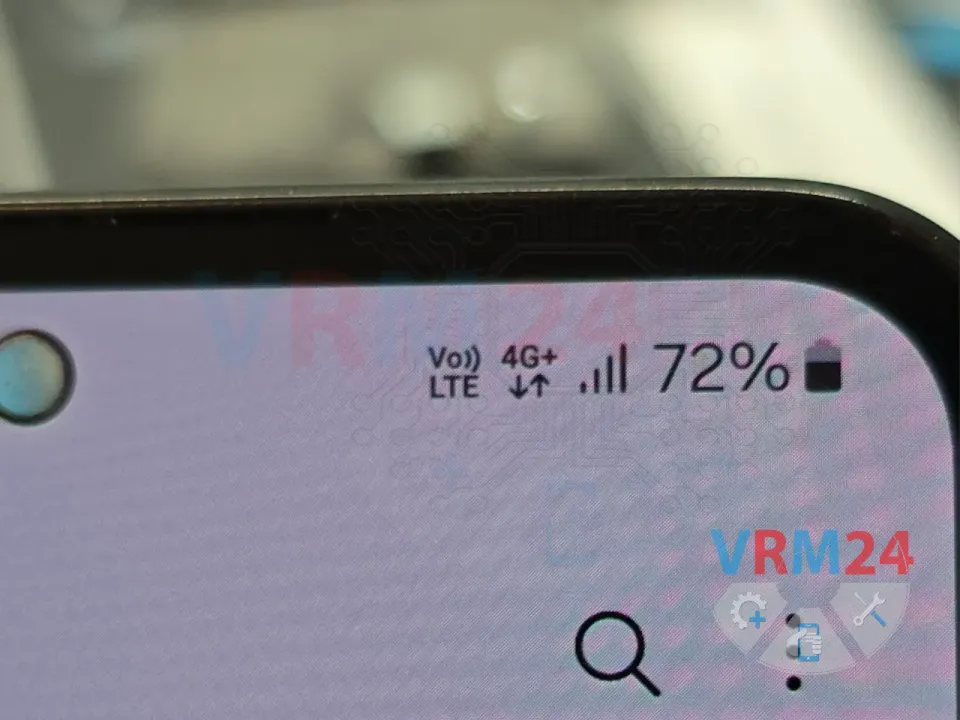

Сеть появилась и звонок происходит во всех диапазонах 👍
