Samsung S22 SM-S901 не включается после подключения не оригинального ЗУ

Samsung S22 (S901) не включается после подключения неоригинального зарядного устройства!⚡️

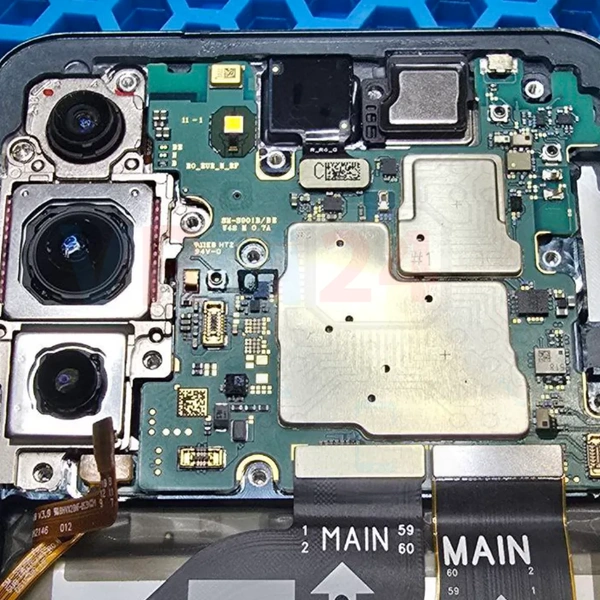

1️⃣ Разбираем телефон и проводим визуальный осмотр. На верхней части никаких повреждений не заметно.

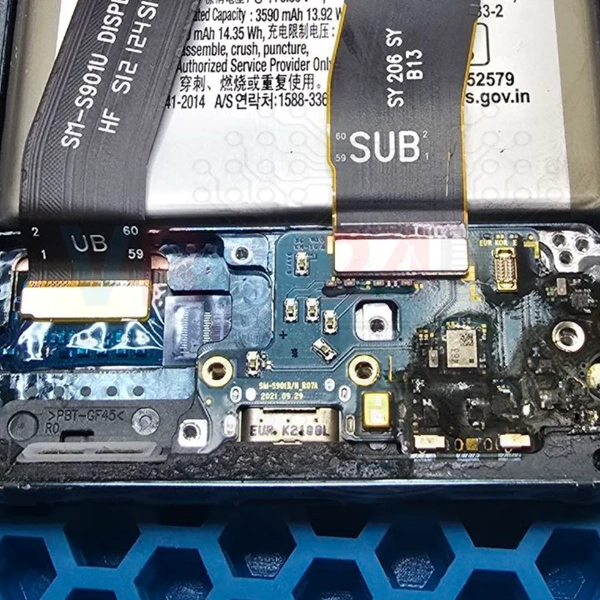

2️⃣ Однако при осмотре нижней субплаты становится очевидно, что либо был скачок напряжения в сети, либо что-то случилось с зарядным блоком, но нижняя плата сильно пострадала.

Клиент утверждает, что это произошло во время зарядки телефона, но повреждения выглядят так, будто устройство побывало в микроволновке 😏

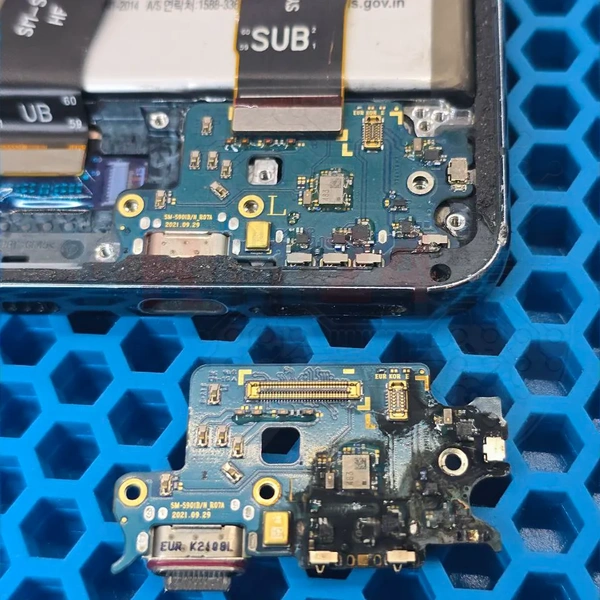

3️⃣ Устанавливаем новую нижнюю плату и подключаем её к тестеру, который показывает замыкание по линии зарядки.

Это значит, что помимо нижней платы, как минимум сгорел контроллер зарядки 😞

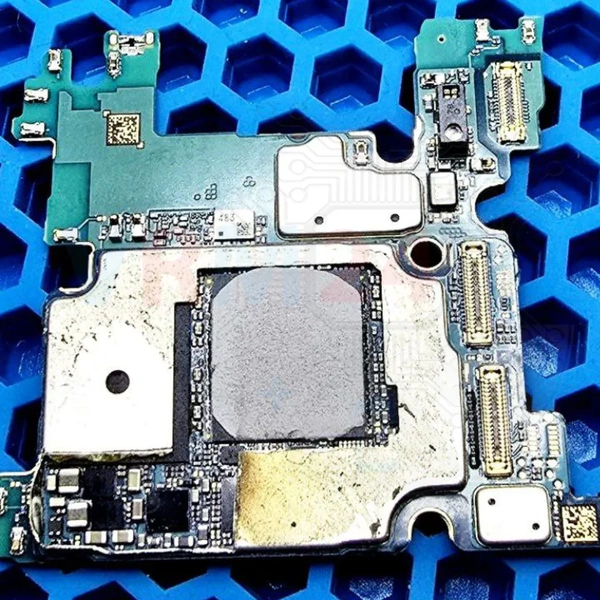

4️⃣ Аккуратно вырезаем кусочек рамки, где расположен контроллер зарядки.

5️⃣ Даже визуально видно, что микросхема контроллера повреждена.

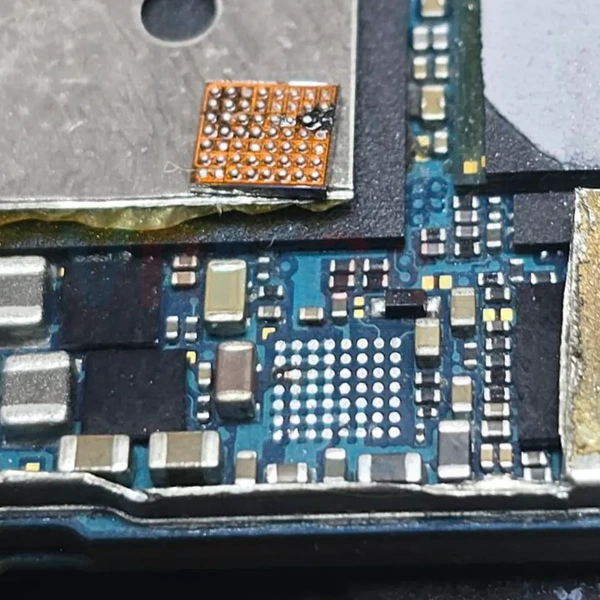

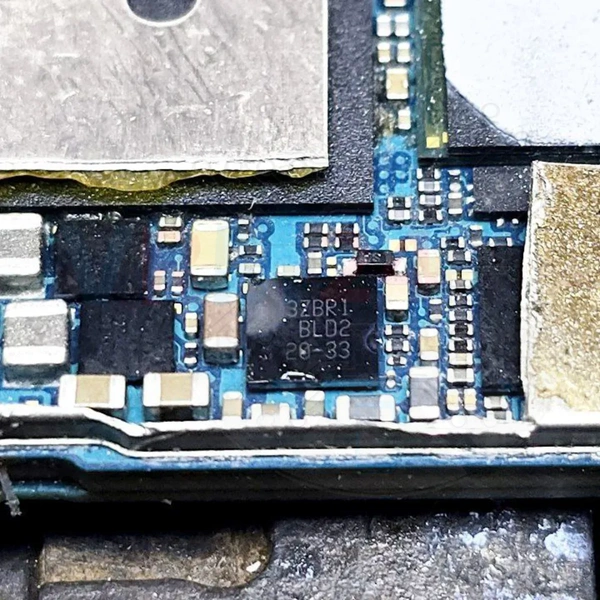

6️⃣ Далее действуем по стандартной процедуре: снимаем повреждённую микросхему с помощью паяльной станции, убираем старый припой, накатываем новый и устанавливаем микросхему на место 😊

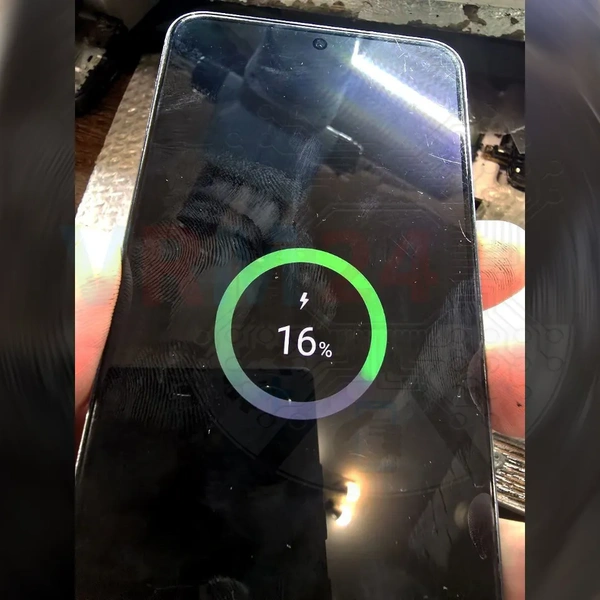

7️⃣ Проверяем тестером отсутствие замыкания и подключаем зарядное устройство. Теперь всё работает, ремонт устройства успешно завершён! 👍
