Сложность разборки:
Легко
Время разборки:
6 мин

Рекомендованные инструменты

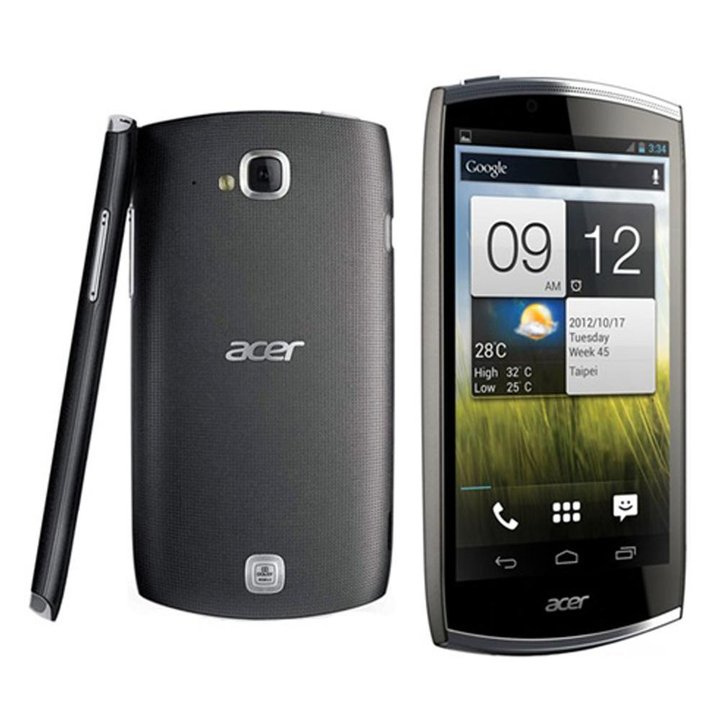

Разборка/Ремонт мобильного девайса Acer CloudMobile A9 S500 (Асер Клауд Мобайл А9) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Acer CloudMobile A9 S500, Шаг 1/1 Как разобрать Acer CloudMobile A9 S500, Шаг 1/2

Шаг 1. Открываем заднюю крышку

Откройте заднюю крышку, используя углубление в нижней правой части смартфона.


Как разобрать Acer CloudMobile A9 S500, Шаг 2/1 Как разобрать Acer CloudMobile A9 S500, Шаг 2/2

Шаг 2. Отсоединяем АКБ

На конце батареи на средней крышке есть углубление. Подцепите аккумулятор в этой точке, поднимите его и извлеките аккумулятор.

ℹ️️ Модель Acer CloudMobile A9 S500 оснащена аккумулятором BAT-610 емкостью 1460 мАч.


Как разобрать Acer CloudMobile A9 S500, Шаг 3/1 Как разобрать Acer CloudMobile A9 S500, Шаг 3/2

Шаг 3. Откручиваем винты

С помощью отвертки (Torx T5) открутите девять винтов.


Как разобрать Acer CloudMobile A9 S500, Шаг 4/1 Как разобрать Acer CloudMobile A9 S500, Шаг 4/2

Шаг 4. Открываем среднюю крышку

Подденьте за края. Проведите инструментом по краю, отсоедините защелки и снимите среднюю крышку с антенными площадками и дорожками. Средняя крышка защищает печатную плату (PCB).

Пробуйте приподнять крышку за края и ничего не проталкивайте внутрь слишком далеко, чтобы случайно не сломать или не замкнуть что-либо на печатной плате.


Как разобрать Acer CloudMobile A9 S500, Шаг 5/1 Как разобрать Acer CloudMobile A9 S500, Шаг 5/2

Шаг 5. Откручиваем винт

С помощью отвертки (Torx T5) открутите один винт, крепящий материнскую плату.


Как разобрать Acer CloudMobile A9 S500, Шаг 6/1 Как разобрать Acer CloudMobile A9 S500, Шаг 6/2

Шаг 6. Отсоединяем динамик

Отсоедините разъемы и снимите полифонический динамик в сборе.


Как разобрать Acer CloudMobile A9 S500, Шаг 7/1 Как разобрать Acer CloudMobile A9 S500, Шаг 7/2 Как разобрать Acer CloudMobile A9 S500, Шаг 7/3

Шаг 7. Отсоединяем коннекторы

Отсоедините разъем шлейфа вибромотора, шлейфа к основной камере, разъем разговорного динамика, разъем модуля дисплея.

⚠️️ Не тяните за кабель и не поддевайте его острым предметом, разъемы довольно слабые и легко ломаются, либо кабель выпадает из конца (ушко).


Как разобрать Acer CloudMobile A9 S500, Шаг 8/1 Как разобрать Acer CloudMobile A9 S500, Шаг 8/2

Шаг 8. Отсоединяем печатную плату

Убедившись, что все кабели отсоединены и ничего не держит печатную плату, осторожно снимите материнскую плату.

⚠️️ Не сгибайте плату при ее снятии и не просовывайте инструменты под нее. Незаметно для себя вы можете повредить компоненты или кабели изнутри.


Как разобрать Acer CloudMobile A9 S500, Шаг 9/1 Как разобрать Acer CloudMobile A9 S500, Шаг 9/2

Шаг 9. Отсоединяем камеры

Осторожно выньте основную камеру и сборку из фронтальной (селфи) камеры и датчика приближения.

Корпуса камер могут быть немного приклеены, будьте осторожны.


Как разобрать Acer CloudMobile A9 S500, Шаг 10/1 Как разобрать Acer CloudMobile A9 S500, Шаг 10/2 Как разобрать Acer CloudMobile A9 S500, Шаг 10/3

Шаг 10. В рамке дисплейного модуля

ℹ️️ В рамке дисплея остались: разговорный динамик, вибромотор.

Подробные видео инструкции по разборке и ремонту Acer CloudMobile A9 S500 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 6 минут. Наше руководство подходит для всех моделей Acer CloudMobile A9 S500 , выпущенных для рынков разных стран.
