Сложность разборки:
Легко
Время разборки:
8 мин

Рекомендованные инструменты

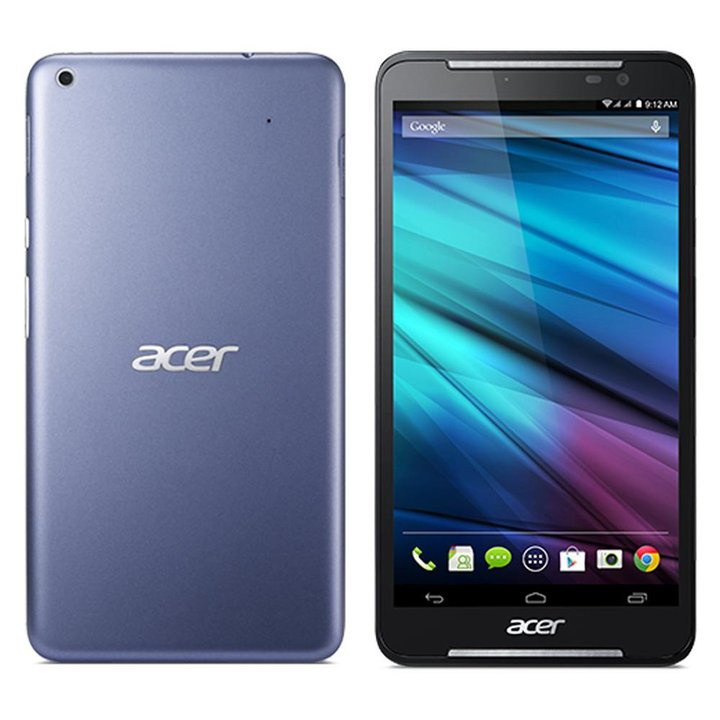

Разборка/Ремонт мобильного девайса Acer Iconia Talk S A1-734 (Асер Икония Талк С) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Acer Iconia Talk S A1-734, Шаг 1/1 Как разобрать Acer Iconia Talk S A1-734, Шаг 1/2

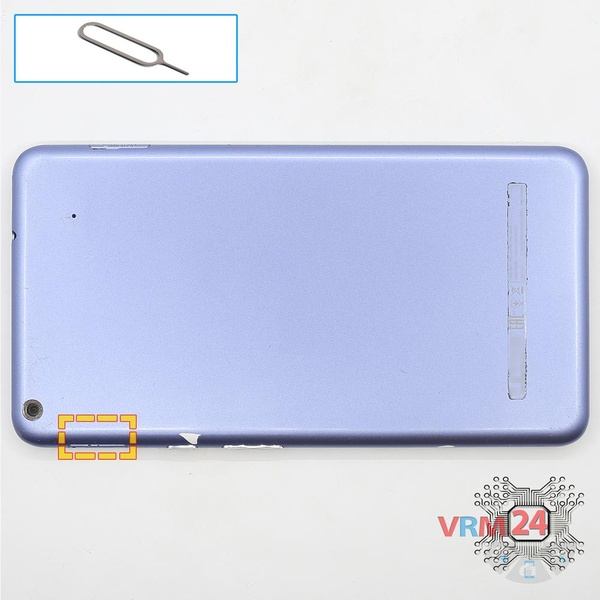

Шаг 1. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать Acer Iconia Talk S A1-734, Шаг 2/1 Как разобрать Acer Iconia Talk S A1-734, Шаг 2/2

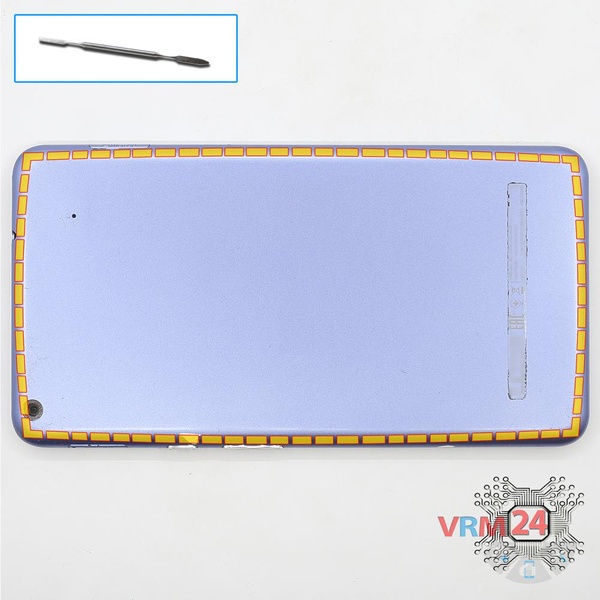

Шаг 2. Открываем заднюю крышку

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.


Как разобрать Acer Iconia Talk S A1-734, Шаг 3/1 Как разобрать Acer Iconia Talk S A1-734, Шаг 3/2

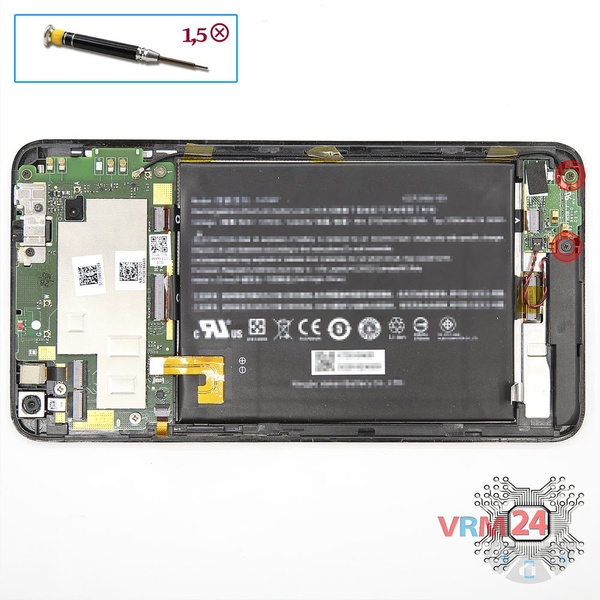

Шаг 3. Откручиваем винты

С помощью отвертки (крестовая 1,5 мм) открутите два винта, крепящих дополнительную плату.


Как разобрать Acer Iconia Talk S A1-734, Шаг 4/1 Как разобрать Acer Iconia Talk S A1-734, Шаг 4/2 Как разобрать Acer Iconia Talk S A1-734, Шаг 4/3

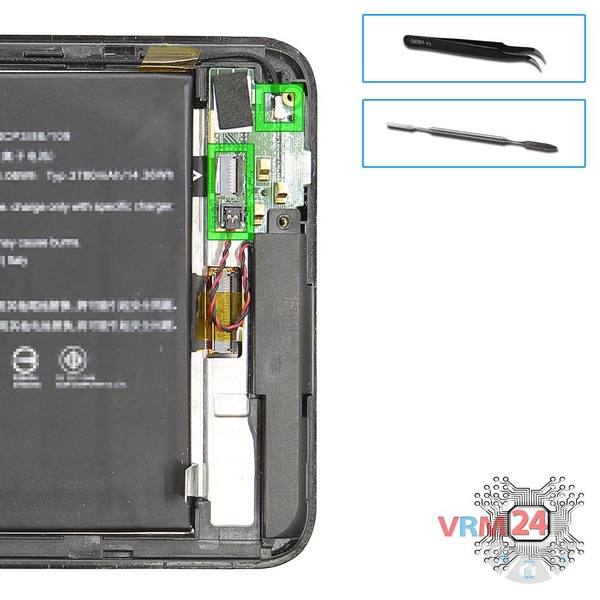

Шаг 4. Отсоединяем субплату

Отсоедините разъем коаксиального кабеля, шлейф к материнской плате и разъем динамика.

Подденьте за край и отсоедините динамик.

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Дополнительная плата содержит микрофон, пружинные контакты для антенных блоков.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.


Как разобрать Acer Iconia Talk S A1-734, Шаг 5/1 Как разобрать Acer Iconia Talk S A1-734, Шаг 5/2

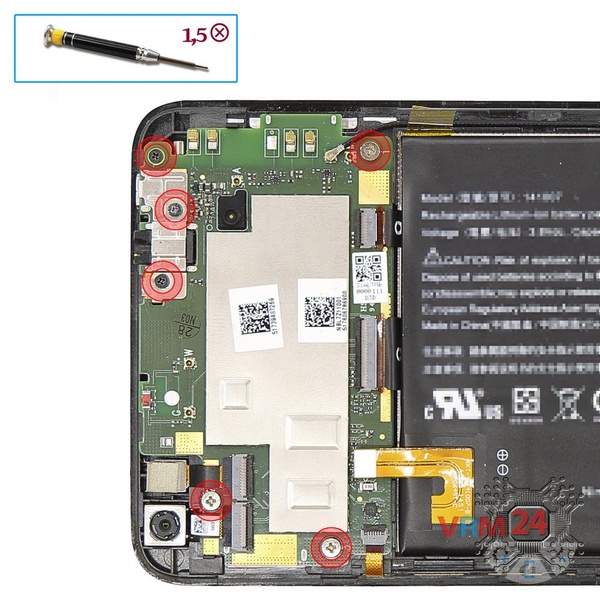

Шаг 5. Откручиваем винты

С помощью отвертки (крестовая 1,5 мм) открутите шесть винтов, крепящих материнскую плату.


Как разобрать Acer Iconia Talk S A1-734, Шаг 6/1 Как разобрать Acer Iconia Talk S A1-734, Шаг 6/2

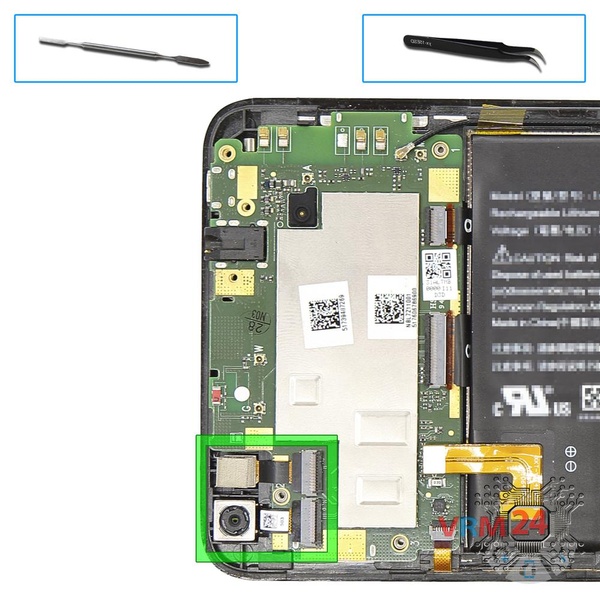

Шаг 6. Отсоединяем камеры

Отсоедините разъемы на материнской плате и снимите тыльную и фронтальную (селфи) камеры.


Как разобрать Acer Iconia Talk S A1-734, Шаг 7/1 Как разобрать Acer Iconia Talk S A1-734, Шаг 7/2

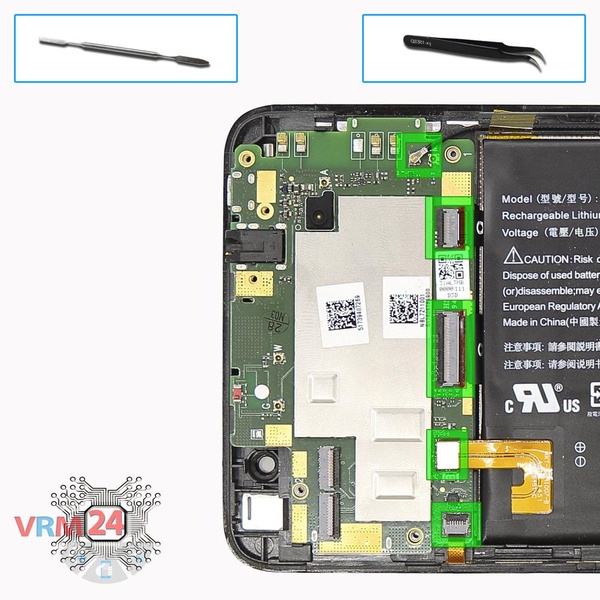

Шаг 7. Отсоединяем коннекторы

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ Модель Acer Iconia Talk S A1-734 оснащена аккумулятором CS-ACS724SL емкостью 3300 мАч (он же аккумулятор).

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.

Подденьте разъем шлейфа боковых кнопок, шлейфа модуля дисплея, межплатного шлейфа и коаксиального кабеля.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.


Как разобрать Acer Iconia Talk S A1-734, Шаг 8/1 Как разобрать Acer Iconia Talk S A1-734, Шаг 8/2

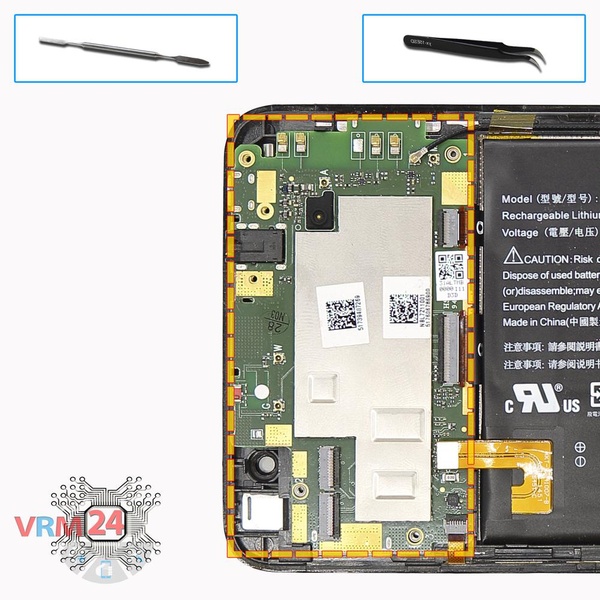

Шаг 8. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Acer Iconia Talk S A1-734, Шаг 9/1 Как разобрать Acer Iconia Talk S A1-734, Шаг 9/2 Как разобрать Acer Iconia Talk S A1-734, Шаг 9/3

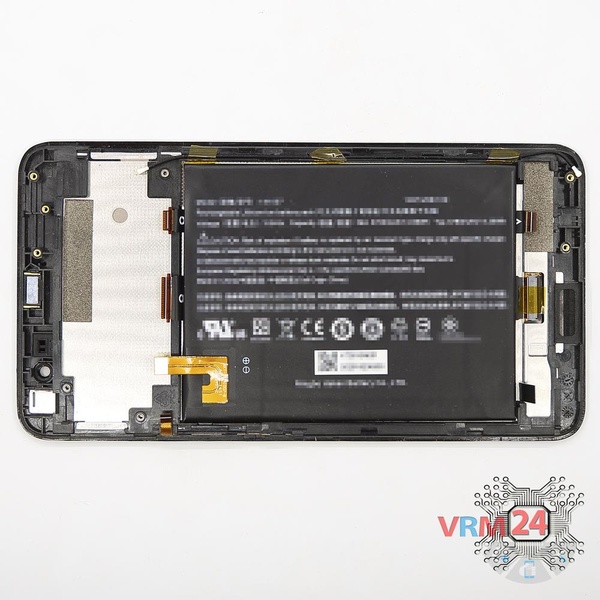

Шаг 9. В рамке дисплейного модуля

ℹ️️ В рамке дисплея остались: разговорный динамик, батарея.

Подробные видео инструкции по разборке и ремонту Acer Iconia Talk S A1-734 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 8 минут. Наше руководство подходит для всех моделей Acer Iconia Talk S A1-734 , выпущенных для рынков разных стран.
