Сложность разборки:
Легко
Время разборки:
12 мин

Рекомендованные инструменты

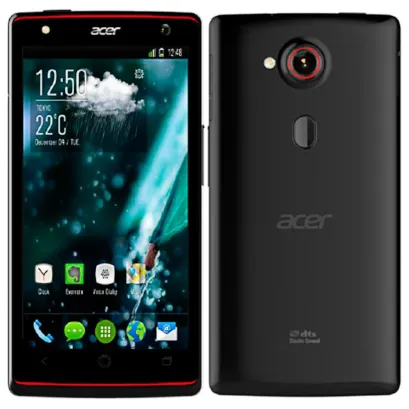

Разборка/Ремонт мобильного девайса Acer Liquid E3 E380 (Асер Ликвид E3 E380) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Acer Liquid E3 E380, Шаг 1/1 Как разобрать Acer Liquid E3 E380, Шаг 1/2

Шаг 1. Откручиваем винты

Откройте заглушки и с помощью отвертки (Phillips 1,5 мм PH000) открутите два винта, крепящих заднюю крышку по бокам.


Как разобрать Acer Liquid E3 E380, Шаг 2/1 Как разобрать Acer Liquid E3 E380, Шаг 2/2

Шаг 2. Открываем заднюю крышку

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.


Как разобрать Acer Liquid E3 E380, Шаг 3/1 Как разобрать Acer Liquid E3 E380, Шаг 3/2 Как разобрать Acer Liquid E3 E380, Шаг 3/3

Шаг 3. Отсоединяем АКБ

Отсоедините разъем на материнской плате и извлеките аккумулятор.

ℹ️️ Модель Acer Liquid E3 E380 оснащена аккумулятором BAT-A10 емкостью 2000 мАч.

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.


Как разобрать Acer Liquid E3 E380, Шаг 4/1 Как разобрать Acer Liquid E3 E380, Шаг 4/2

Шаг 4. Откручиваем винты

С помощью отвертки (Philips 1,5 мм PH000) открутите четыре винта.


Как разобрать Acer Liquid E3 E380, Шаг 5/1 Как разобрать Acer Liquid E3 E380, Шаг 5/2

Шаг 5. Отсоединяем динамик

Отсоединяем полифонический динамик.

⚠️️ Будьте осторожны! Полифонический динамик подключен к суб-плате.


Как разобрать Acer Liquid E3 E380, Шаг 6/1 Как разобрать Acer Liquid E3 E380, Шаг 6/2

Шаг 6. Откручиваем винт

С помощью отвертки (Philips 1,5 мм PH000) открутите один винт крепления субплаты.


Как разобрать Acer Liquid E3 E380, Шаг 7/1 Как разобрать Acer Liquid E3 E380, Шаг 7/2

Шаг 7. Отсоединяем субплату

Отсоедините разъем межплатного шлейфа на материнской плате.

Отсоедините межплатный шлейф и снимите суб-плату.

ℹ️️ Суб-плата содержит порт зарядки (Micro USB), микрофон, вибромотор, межплатный шлейф, пружинные контакты на динамик и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.


Как разобрать Acer Liquid E3 E380, Шаг 8/1 Как разобрать Acer Liquid E3 E380, Шаг 8/2

Шаг 8. Откручиваем винты

С помощью отвертки (Philips 1,5 мм PH000) открутите четыре винта, крепящие материнскую плату.


Как разобрать Acer Liquid E3 E380, Шаг 9/1 Как разобрать Acer Liquid E3 E380, Шаг 9/2 Как разобрать Acer Liquid E3 E380, Шаг 9/3

Шаг 9. Отсоединяем коннекторы

Отсоедините разъемы шлейфа дисплея, шлейфа тачскрина, межплатного шлейфа.

Также поддеваем кнопки включения и громкости.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.


Как разобрать Acer Liquid E3 E380, Шаг 10/1 Как разобрать Acer Liquid E3 E380, Шаг 10/2 Как разобрать Acer Liquid E3 E380, Шаг 10/3

Шаг 10. Отсоединяем печатную плату

Переверните материнскую плату, отсоедините разъем коаксиального кабеля и снимите материнскую плату.


Как разобрать Acer Liquid E3 E380, Шаг 11/1 Как разобрать Acer Liquid E3 E380, Шаг 11/2 Как разобрать Acer Liquid E3 E380, Шаг 11/3

Шаг 11. В рамке дисплейного модуля

ℹ️️ В рамке дисплея остались: разговорный динамик, батарея, коаксиальный кабель, небольшая плата.

Подробные видео инструкции по разборке и ремонту Acer Liquid E3 E380 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 12 минут. Наше руководство подходит для всех моделей Acer Liquid E3 E380 , выпущенных для рынков разных стран.
