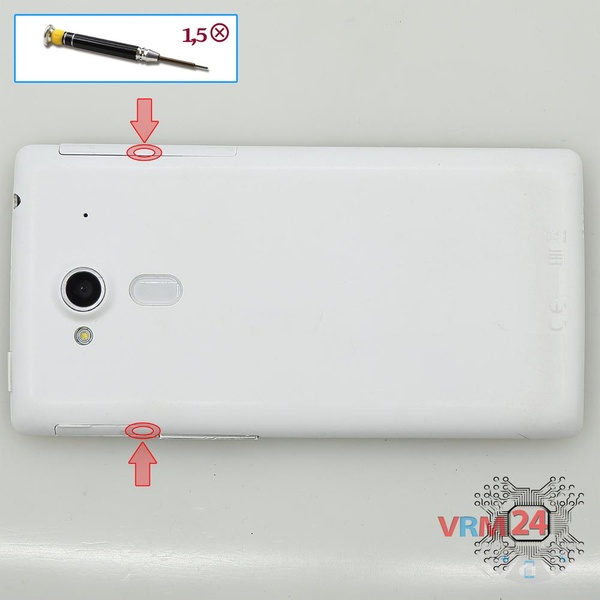

Откройте небольшие пластиковые заглушки по бокам и с помощью отвертки (Philips 1,5 мм PH000) открутите 2 винта удерживающие заднюю крышку.
Легко
8 мин
Рекомендованные инструменты
![Крестовая Отвертка 1,5 мм](/media/sorl-cache/5a/49/5a49f52add8fce973969602f5c3c80bd.jpg)
![Инструмент для открывания](/media/sorl-cache/6c/d0/6cd069d1d27c3406e338146bf76ed63f.jpg)
![Пинцет](/media/sorl-cache/7e/85/7e8537a1cd045d70191aaca0724e8f7d.jpg)

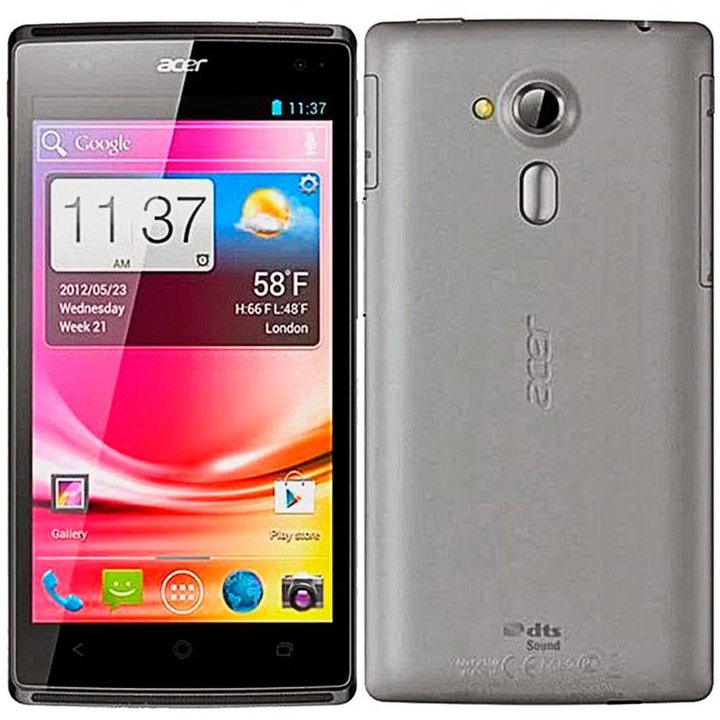

Разборка/Ремонт мобильного девайса Acer Liquid Z150 Z5 (Асер Ликвид Z150 Z5) с описанием каждого шага и необходимого набора инструментов.
Специалист по созданию контента.
![Как разобрать Acer Liquid Z150 Z5, Шаг 2/1](/media/sorl-cache/3f/70/3f7006a323b5ea133576d642f99bed64.webp)
![Как разобрать Acer Liquid Z150 Z5, Шаг 2/2](/media/sorl-cache/e5/bc/e5bc28b23e272387eb6a44b4efee248f.webp)

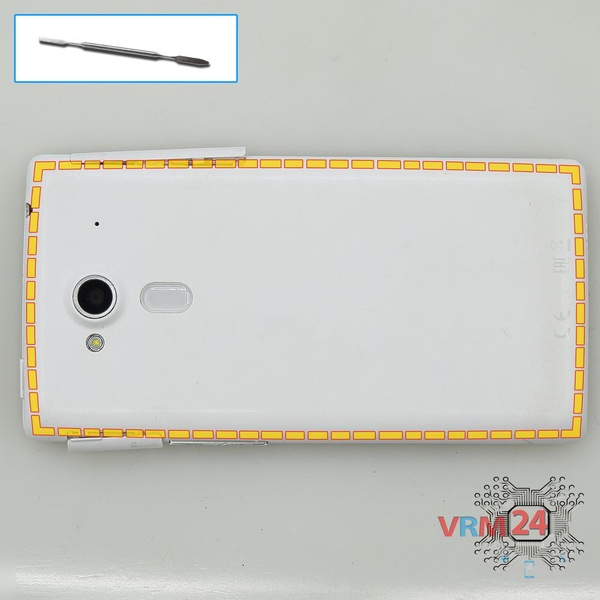

Шаг 2. Открываем заднюю крышку
Подденьте края. Отсоедините крепления, перемещая инструмент вдоль края. Снимите заднюю крышку и клавиши боковых кнопок.
![Как разобрать Acer Liquid Z150 Z5, Шаг 3/1](/media/sorl-cache/0a/29/0a29a5216e1ab03931b0d2c7a37c92b7.webp)
![Как разобрать Acer Liquid Z150 Z5, Шаг 3/2](/media/sorl-cache/bd/96/bd96f0142f9c5a2887878e6c8936b3fb.webp)
![Как разобрать Acer Liquid Z150 Z5, Шаг 3/3](/media/sorl-cache/5c/58/5c585e74cafd5140becbc9e852a10b36.webp)

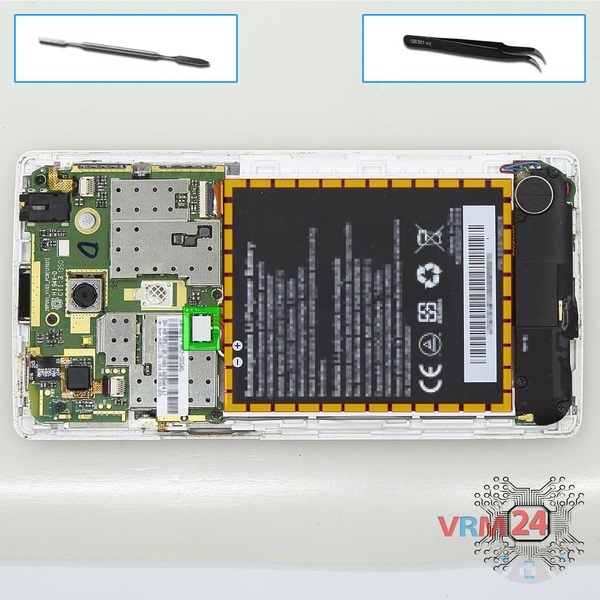

Шаг 3. Отсоединяем коннектор аккумуляторной батареи
При первой возможности отсоедините разъем аккумулятора.
Осторожно извлеките аккумулятор, поскольку он может быть приклеен. Под аккумулятором два плоских шлейфа. Старайтесь избегать любых неосторожных движений в месте их расположения.
ℹ️️️️ Модель Acer Liquid Z150 Z5 оснащена аккумулятором BAT-A10 (1|CP4/58/71) емкостью 2000 мАч.

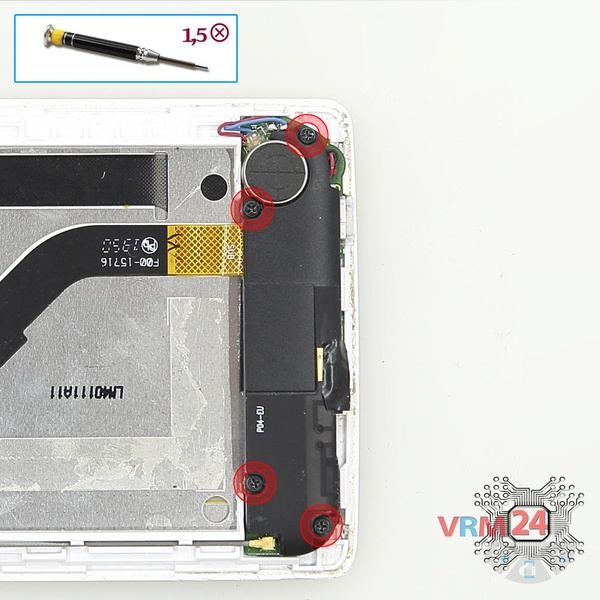

![Как разобрать Acer Liquid Z150 Z5, Шаг 5/1](/media/sorl-cache/4a/fe/4afe736efe9b49d6e61f643c37ec5b82.webp)
![Как разобрать Acer Liquid Z150 Z5, Шаг 5/2](/media/sorl-cache/22/be/22be85e83cf2da66038cd07bf00f1998.webp)

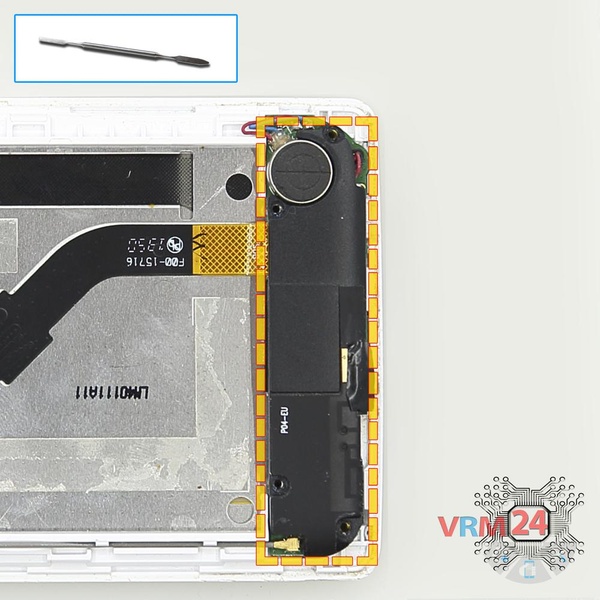

Шаг 5. Отсоединяем динамик
Осторожно подденьте и переверните полифонический динамик. Будьте осторожны, динамик припаян.
![Как разобрать Acer Liquid Z150 Z5, Шаг 6/1](/media/sorl-cache/21/b6/21b66f2e296d8684353ffeeb34af9d5c.webp)
![Как разобрать Acer Liquid Z150 Z5, Шаг 6/2](/media/sorl-cache/b4/53/b45323e762e846f0eac94ffc2398c233.webp)
![Как разобрать Acer Liquid Z150 Z5, Шаг 6/3](/media/sorl-cache/54/46/544609411e11276b99ea2b2e9905aba0.webp)

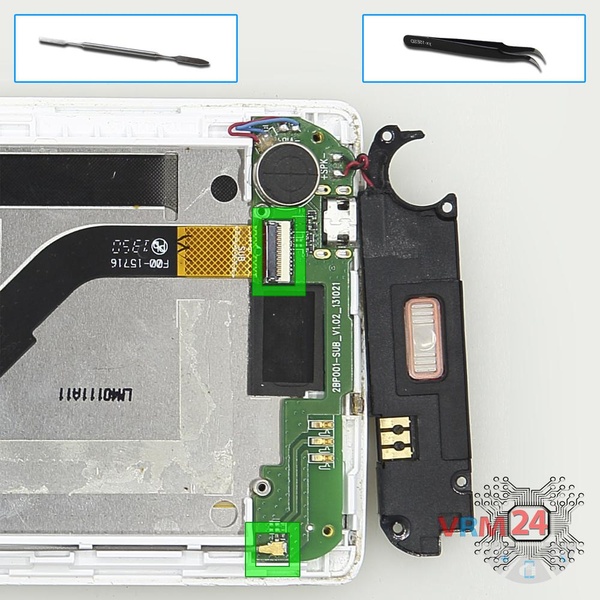

Шаг 6. Отсоединяем субплату
Отсоедините разъем коаксиального кабеля, разъем межплатного шлейфа.
<p>Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть. </p>
ℹ️️ Дополнительная плата содержит порт зарядки (Micro-USB), микрофон, пружинные контакты на динамик, антенный блок. Также к плате припаяны вибромотор и динамик
<p>⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны. </p>
![Как разобрать Acer Liquid Z150 Z5, Шаг 7/1](/media/sorl-cache/2f/08/2f08ba7097fbe255e818888350159331.webp)
![Как разобрать Acer Liquid Z150 Z5, Шаг 7/2](/media/sorl-cache/92/d2/92d243c0bea7656ea99558de749ea138.webp)

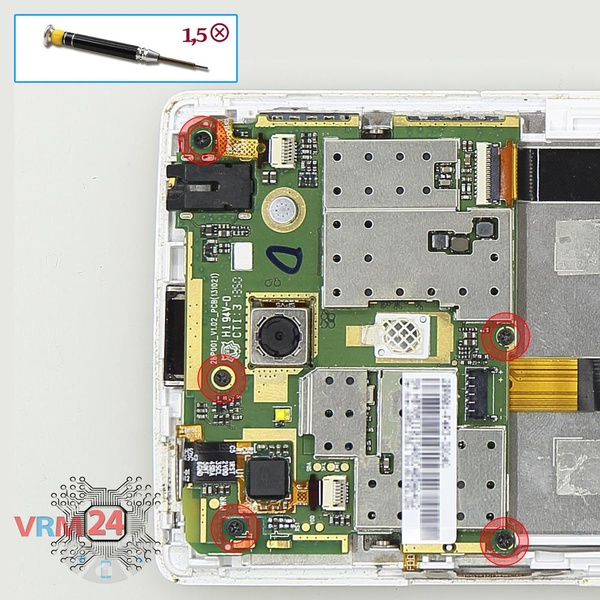

Шаг 7. Откручиваем винты
С помощью отвертки (Philips 1,5 мм PH000) открутите пять винтов, крепящих материнскую плату.
![Как разобрать Acer Liquid Z150 Z5, Шаг 8/1](/media/sorl-cache/01/e6/01e614e99a50c5eaa6bfb9f839eb8ce3.webp)
![Как разобрать Acer Liquid Z150 Z5, Шаг 8/2](/media/sorl-cache/18/ed/18edd4c47d1767bfc05c56381548199e.webp)
![Как разобрать Acer Liquid Z150 Z5, Шаг 8/3](/media/sorl-cache/a3/cf/a3cf44238a0bdeb9984f6c3eb12195eb.webp)
![Как разобрать Acer Liquid Z150 Z5, Шаг 8/4](/media/sorl-cache/73/51/735122f39655e5e5f29d49eb27eaeba0.webp)

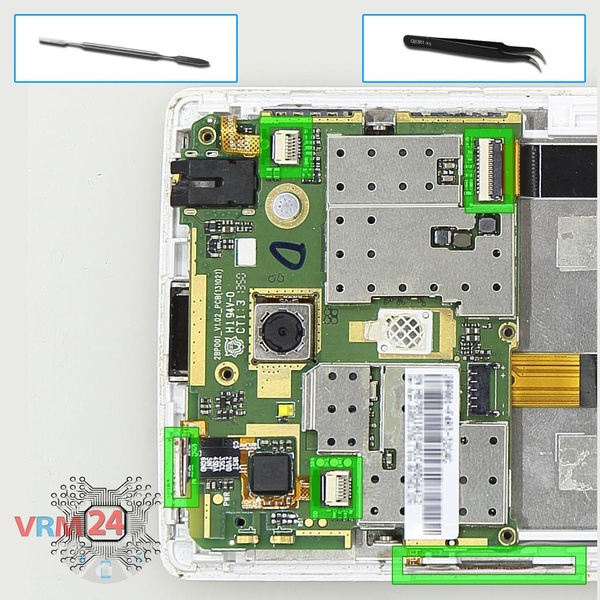

Шаг 8. Отсоединяем коннекторы
Поднимите разъемы дисплея, сенсорного экрана и датчиков. Кроме того, нужно отпустить боковые кнопки питания и громкости +/-.
⚠️️ Будьте осторожны при извлечении кабелей из разъемов.
Кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.
![Как разобрать Acer Liquid Z150 Z5, Шаг 9/1](/media/sorl-cache/5a/ad/5aada7c225ff0c04d728dde641dfe6e7.webp)
![Как разобрать Acer Liquid Z150 Z5, Шаг 9/2](/media/sorl-cache/07/5f/075f980f8fbb6f33f089e43bf50eb272.webp)

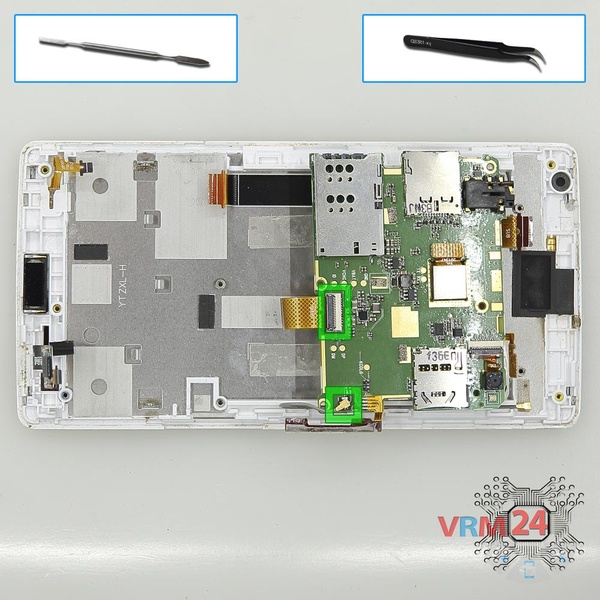

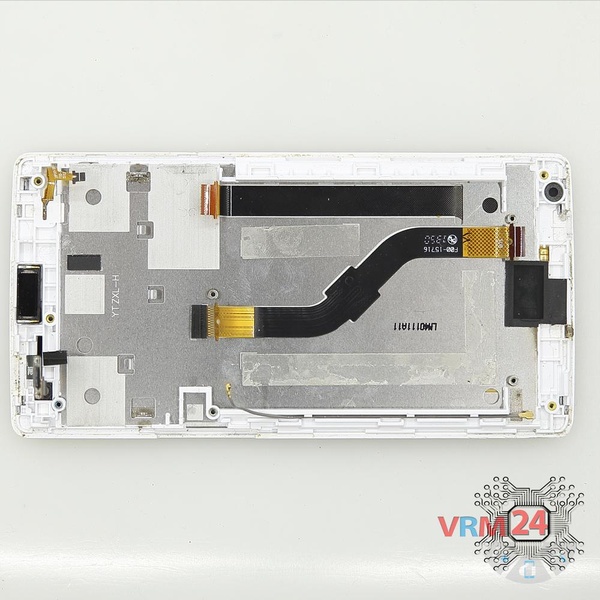

Шаг 9. Переворачиваем печатную плату
Осторожно переверните печатную плату. Будьте осторожны, некоторые детали могут быть приклеены, а два кабеля все еще подключены к печатной плате. Отсоедините разъем межплатного шлейфа, разъем коаксиального кабеля и снимите материнскую плату.
⚠️️ Не сгибайте плату при ее снятии и не просовывайте инструменты под нее. Незаметно для себя вы можете повредить компоненты или кабели изнутри.
Подробные видео инструкции по разборке и ремонту Acer Liquid Z150 Z5 от нашего сервисного центра:
Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.
