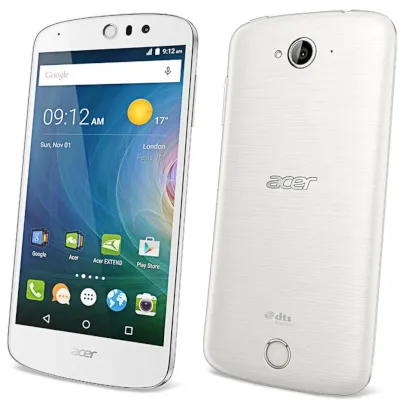

Разборка/Ремонт мобильного девайса Acer Liquid Z530 (Асер Ликвид Z530) с описанием каждого шага и необходимого набора инструментов.

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.

На конце батареи на средней крышке есть углубление. Подцепите аккумулятор в этой точке, поднимите его и извлеките аккумулятор.

ℹ️️️ Модель Acer Liquid Z530 оснащена аккумулятором BAT-E10 (1|CP4/58/71) емкостью 2420 мАч.

С помощью отвертки (Phillips 1,5 мм PH000) открутите 7 винтов.

Подденьте края. Отсоедините прикрепленные зажимы, перемещая инструмент для открывания вдоль края. Снимите среднюю крышку с контактными площадками антенны и динамиком.

Отсоедините разъем коаксиального кабеля, шлейфа на материнскую плату.

⚠️ Не тяните за кабель и не поддевайте его острым предметом. Разъемы довольно слабые и легко ломаются, или кабель выпадает из конца (наконечника).

После этого снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Дополнительная плата содержит порт зарядки (Micro-USB), микрофон, вибромотор, пружинные контакты на динамик и антенный блок.

⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

Отсоедините разъемы на материнской плате и снимите заднюю и переднюю (селфи) камеры.

Подденьте разъемы шлейфа дисплея, шлейфа сенсорного экрана и коаксиального кабеля.

⚠️ Будьте осторожны при извлечении кабелей из разъемов. Кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

Переверните материнскую плату. Отсоедините разъем межплатного шлейфа.

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

ℹ️️ В рамке дисплея остались: разговорный динамик, коаксиальный кабель.
