Сложность разборки:
Легко
Время разборки:
9 мин

Рекомендованные инструменты

Разборка мобильного девайса Acer Liquid Z630 с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию, распространению и управлению контентом.


Как разобрать Acer Liquid Z630, Шаг 1/1 Как разобрать Acer Liquid Z630, Шаг 1/2

Шаг 1

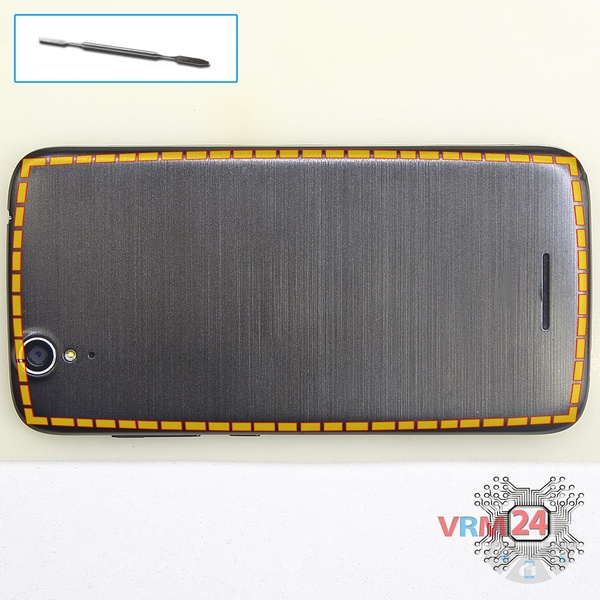

Открываем заднюю крышку.

Как разобрать Acer Liquid Z630, Шаг 2/1 Как разобрать Acer Liquid Z630, Шаг 2/2

Шаг 2

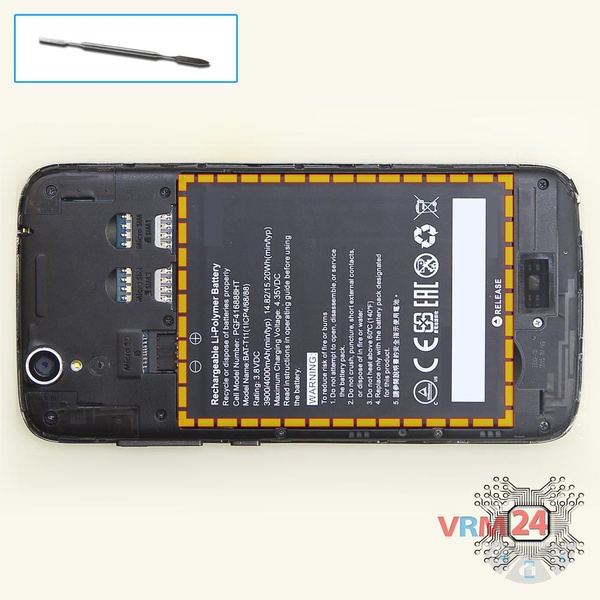

Отсоединяем аккумуляторную батарею.

Как разобрать Acer Liquid Z630, Шаг 3/1 Как разобрать Acer Liquid Z630, Шаг 3/2

Шаг 3

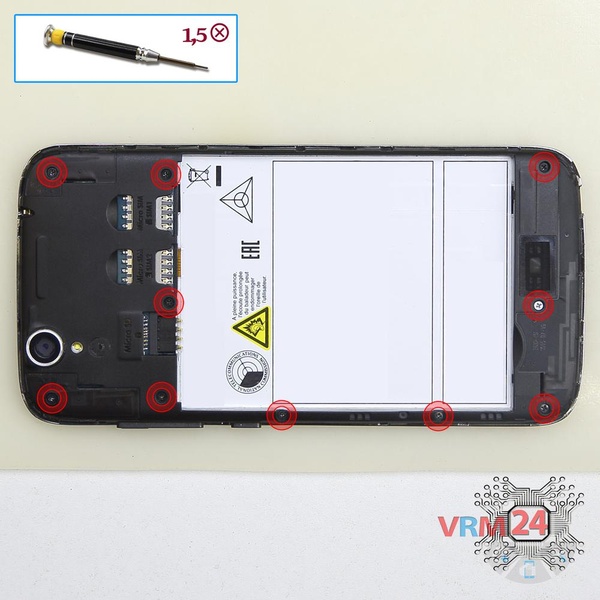

При помощи отвертки (крестовая 1,5 мм) откручиваем 10 болтов по периметру телефона.

Как разобрать Acer Liquid Z630, Шаг 4/1 Как разобрать Acer Liquid Z630, Шаг 4/2

Шаг 4

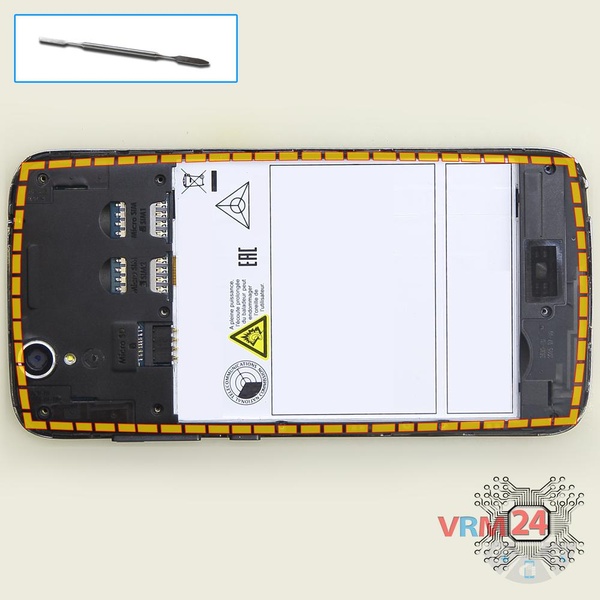

Отсоединяем среднюю рамку.

Как разобрать Acer Liquid Z630, Шаг 5/1 Как разобрать Acer Liquid Z630, Шаг 5/2 Как разобрать Acer Liquid Z630, Шаг 5/3

Шаг 5

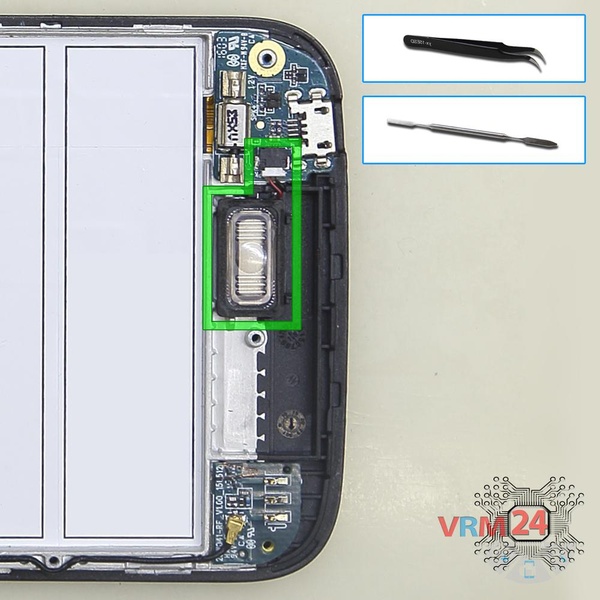

Отсоединяем коннектор на нижней печатной плате и снимаем динамик.

Как разобрать Acer Liquid Z630, Шаг 6/1 Как разобрать Acer Liquid Z630, Шаг 6/2

Шаг 6

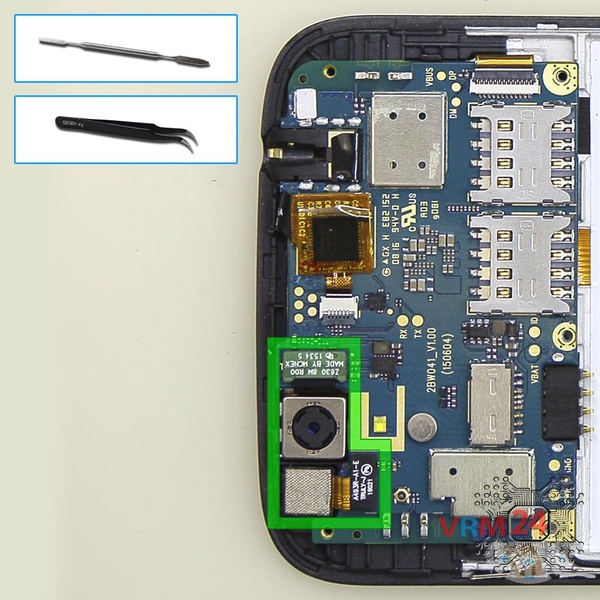

Отсоединяем коннекторы на печатной плате и снимаем основную и фронтальную камеры.

Как разобрать Acer Liquid Z630, Шаг 7/1 Как разобрать Acer Liquid Z630, Шаг 7/2 Как разобрать Acer Liquid Z630, Шаг 7/3

Шаг 7

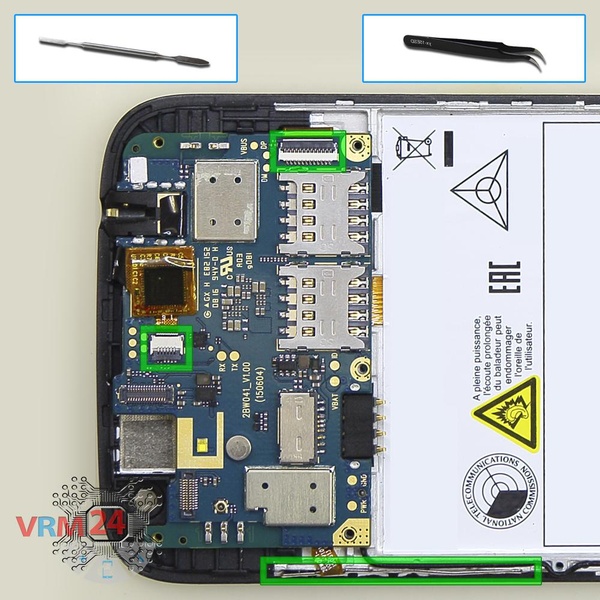

Отсоединяем коннекторы на основной печатной плате и из фиксирующего отверстия в рамке модуля вынимаем шлейф кнопок громкости и включения.

Как разобрать Acer Liquid Z630, Шаг 8/1 Как разобрать Acer Liquid Z630, Шаг 8/2 Как разобрать Acer Liquid Z630, Шаг 8/3

Шаг 8

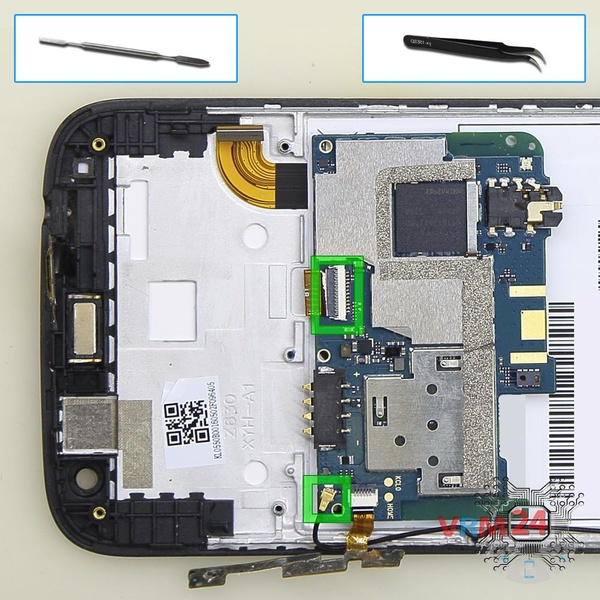

Переворачиваем плату отсоединяем коннекторы с внутренней стороны и снимаем плату.

Как разобрать Acer Liquid Z630, Шаг 9/1 Как разобрать Acer Liquid Z630, Шаг 9/2

Шаг 9

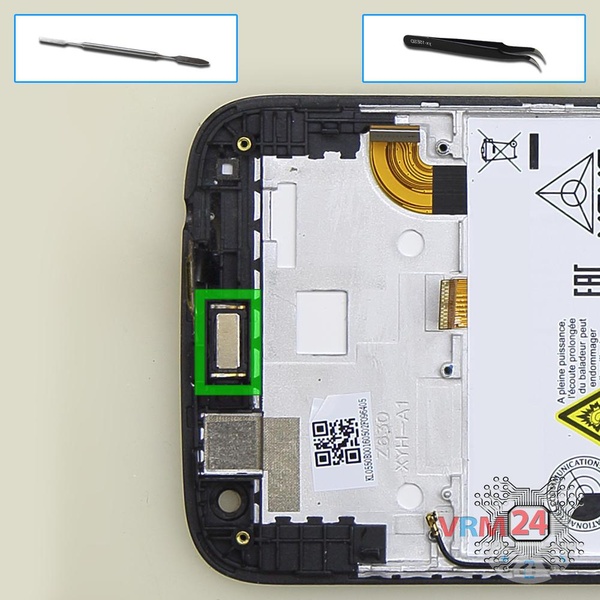

Из фиксирующего отверстия в рамке модуля вынимаем динамик.

Как разобрать Acer Liquid Z630, Шаг 10/1 Как разобрать Acer Liquid Z630, Шаг 10/2 Как разобрать Acer Liquid Z630, Шаг 10/3

Шаг 10

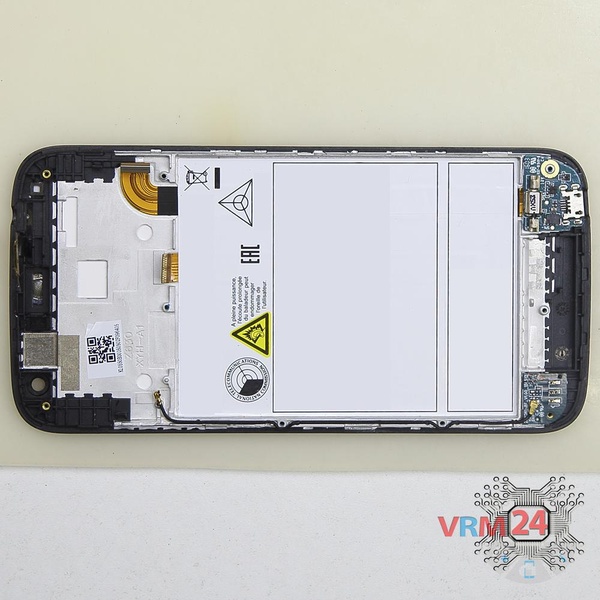

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Acer Liquid Z630 от нашего сервисного центра:


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 9 минут.
Наше руководство подходит для всех моделей Acer Liquid Z630 , выпущенных для рынков разных стран.
