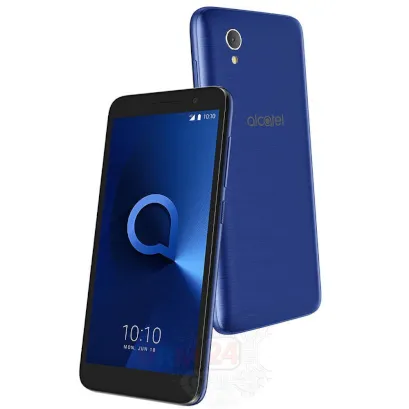

Alcatel One 5033D

Alcatel One 5033D

Сложность разборки:
Легко

Время разборки:
4 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Пинцет

Разборка/Ремонт мобильного девайса Alcatel One 5033D (Алкатель Оне 5033D) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Alcatel One 5033D, Шаг 1/1

Как разобрать Alcatel One 5033D, Шаг 1/2

Как разобрать Alcatel One 5033D, Шаг 1/1

Как разобрать Alcatel One 5033D, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.

Как разобрать Alcatel One 5033D, Шаг 2/1

Как разобрать Alcatel One 5033D, Шаг 2/2

Как разобрать Alcatel One 5033D, Шаг 2/1

Как разобрать Alcatel One 5033D, Шаг 2/2

Шаг 2.

Отсоединяем аккумуляторную батарею. Модель батареи для Alcatel One 5033D - TLi019D7.

Как разобрать Alcatel One 5033D, Шаг 3/1

Как разобрать Alcatel One 5033D, Шаг 3/2

Как разобрать Alcatel One 5033D, Шаг 3/1

Как разобрать Alcatel One 5033D, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 9 болтов по периметру телефона.

Как разобрать Alcatel One 5033D, Шаг 4/1

Как разобрать Alcatel One 5033D, Шаг 4/2

Как разобрать Alcatel One 5033D, Шаг 4/1

Как разобрать Alcatel One 5033D, Шаг 4/2

Шаг 4.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 короткий болт.

Как разобрать Alcatel One 5033D, Шаг 5/1

Как разобрать Alcatel One 5033D, Шаг 5/2

Как разобрать Alcatel One 5033D, Шаг 5/1

Как разобрать Alcatel One 5033D, Шаг 5/2

Шаг 5.

Отсоединяем среднюю рамку.

Как разобрать Alcatel One 5033D, Шаг 6/1

Как разобрать Alcatel One 5033D, Шаг 6/2

Как разобрать Alcatel One 5033D, Шаг 6/1

Как разобрать Alcatel One 5033D, Шаг 6/2

Шаг 6.

Отсоединяем коннекторы на печатной плате.

Как разобрать Alcatel One 5033D, Шаг 7/1

Как разобрать Alcatel One 5033D, Шаг 7/2

Как разобрать Alcatel One 5033D, Шаг 7/1

Как разобрать Alcatel One 5033D, Шаг 7/2

Шаг 7.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Как разобрать Alcatel One 5033D, Шаг 8/1

Как разобрать Alcatel One 5033D, Шаг 8/2

Как разобрать Alcatel One 5033D, Шаг 8/1

Как разобрать Alcatel One 5033D, Шаг 8/2

Шаг 8.

Приподнимаем вибромотор.

Как разобрать Alcatel One 5033D, Шаг 9/1

Как разобрать Alcatel One 5033D, Шаг 9/2

Как разобрать Alcatel One 5033D, Шаг 9/1

Как разобрать Alcatel One 5033D, Шаг 9/2

Шаг 9.

Снимаем печатную плату.

Как разобрать Alcatel One 5033D, Шаг 10/1

Как разобрать Alcatel One 5033D, Шаг 10/2

Как разобрать Alcatel One 5033D, Шаг 10/1

Как разобрать Alcatel One 5033D, Шаг 10/2

Шаг 10.

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.

Как разобрать Alcatel One 5033D, Шаг 11/1

Как разобрать Alcatel One 5033D, Шаг 11/2

Как разобрать Alcatel One 5033D, Шаг 11/1

Как разобрать Alcatel One 5033D, Шаг 11/2

Шаг 11.

Из фиксирующего отверстия в рамке модуля вынимаем динамик.

Как разобрать Alcatel One 5033D, Шаг 12/1

Как разобрать Alcatel One 5033D, Шаг 12/2

Как разобрать Alcatel One 5033D, Шаг 12/3

Как разобрать Alcatel One 5033D, Шаг 12/1

Как разобрать Alcatel One 5033D, Шаг 12/2

Как разобрать Alcatel One 5033D, Шаг 12/3

Шаг 12.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Alcatel One 5033D от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Alcatel #Alcatel One 5033D

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 4 минут.
Наше руководство подходит для всех моделей Alcatel One 5033D — Алкатель Оне 5033D, выпущенных для рынков разных стран.
