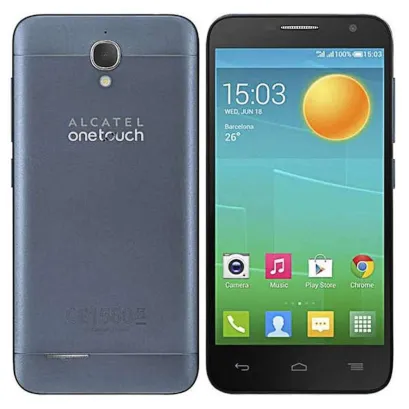

Alcatel OT Idol 2 Mini L 6014X
Alcatel OT Idol 2 Mini L 6014X
Сложность разборки:
Легко
Время разборки:
4 мин

Рекомендованные инструменты

Отвертка Шестигранная Т5 Отвертка шестигранная т5
Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Alcatel OT Idol 2 Mini L 6014X (Алкатель Идол 2 Мини Л) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 1/1

Шаг 1.

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 2/1 Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 2/2

Шаг 2.

Открываем заднюю крышку.

Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 3/1 Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта в нижней части и при помощи отвертки (шестигранная Т5) откручиваем 5 болтов в верхней части устройства.

Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 4/1 Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 4/2

Шаг 4.

Отсоединяем нижний блок с динамиком.

Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 5/1 Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 5/2

Шаг 5.

Отсоединяем верхнюю крышку.

Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 6/1 Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 6/2 Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 6/3

Шаг 6.

Отсоединяем коннектор на печатной плате и снимаем аккумуляторную батарею.

Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 7/1 Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 7/2

Шаг 7.

Отсоединяем коннекторы на печатной плате и снимаем коаксиальный кабель.

Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 8/1 Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 8/2 Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 8/3

Шаг 8.

Отсоединяем коннектор на нижней печатной плате и снимаем ее.

Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 9/1 Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 9/2

Шаг 9.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 10/1 Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 10/2 Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 10/3

Шаг 10.

Отсоединяем коннекторы на печатной плате.

Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 11/1 Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 11/2

Шаг 11.

Снимаем печатную плату.

Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 12/1 Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 12/2 Как разобрать Alcatel OT Idol 2 Mini L 6014X, Шаг 12/3

Шаг 12.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Alcatel OT Idol 2 Mini L 6014X от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Alcatel #Alcatel OT Idol 2 Mini L 6014X
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 4 минут.
Наше руководство подходит для всех моделей Alcatel OT Idol 2 Mini L 6014X — Алкатель Идол 2 Мини Л, выпущенных для рынков разных стран.
