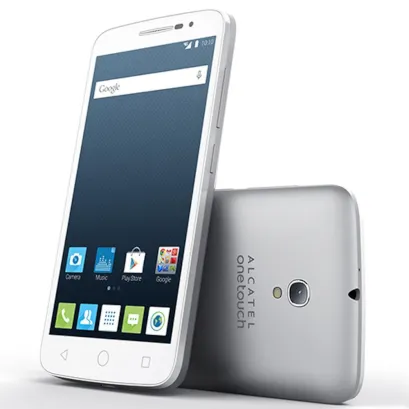

Alcatel OT POP 2 Premium 7044X
Alcatel OT POP 2 Premium 7044X
Сложность разборки:
Легко
Время разборки:
6 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Alcatel OT POP 2 Premium 7044X (Алкатель ВанТач Поп 2 Премиум) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 1/1 Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.

Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 2/1 Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 2/2

Шаг 2.

При помощи отвертки (крестовая 1,5 мм) откручиваем 12 болтов по периметру телефона.

Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 3/1 Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 3/2

Шаг 3.

Отсоединяем среднюю рамку.

Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 4/1 Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 4/2 Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 4/3 Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 4/4 Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 4/5

Шаг 4.

Отсоединяем коннектор аккумулятора на печатной плате, в тоже время отсоединяем коннекторы коаксиального кабеля и снимаем аккумуляторную батарею и кабель.

Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 5/1 Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 5/2 Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 5/3

Шаг 5.

Отсоединяем коннектор на нижней печатной плате и снимаем ее.

Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 6/1 Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 6/2

Шаг 6.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 7/1 Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 7/2 Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 7/3

Шаг 7.

Отсоединяем коннекторы на основной печатной плате.

Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 8/1 Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 8/2

Шаг 8.

Снимаем печатную плату.

Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 9/1 Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 9/2 Как разобрать Alcatel OT POP 2 Premium 7044X, Шаг 9/3

Шаг 9.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Alcatel OT POP 2 Premium 7044X от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Alcatel #Alcatel OT POP 2 Premium 7044X
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей Alcatel OT POP 2 Premium 7044X — Алкатель ВанТач Поп 2 Премиум, выпущенных для рынков разных стран.
