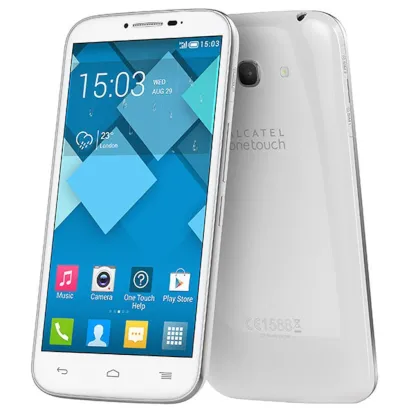

Alcatel OT POP C9 7047D

Сложность разборки:
Легко

Время разборки:
8 мин

Разборка/Ремонт мобильного девайса Alcatel OT POP C9 7047D (Алкатель ВанТач Поп Ц9) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Alcatel OT POP C9 7047D, Шаг 1/1

Как разобрать Alcatel OT POP C9 7047D, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.

Как разобрать Alcatel OT POP C9 7047D, Шаг 2/1

Как разобрать Alcatel OT POP C9 7047D, Шаг 2/2

Шаг 2.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта фиксирующих защиту коннектора аккумуляторной батареи и коаксиального кабеля.

Как разобрать Alcatel OT POP C9 7047D, Шаг 3/1

Как разобрать Alcatel OT POP C9 7047D, Шаг 3/2

Шаг 3.

Отсоединяем коннектор на печатной плате и вынимаем аккумуляторную батарею.

Как разобрать Alcatel OT POP C9 7047D, Шаг 4/1

Как разобрать Alcatel OT POP C9 7047D, Шаг 4/2

Шаг 4.

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта на нижнем блоке.

Как разобрать Alcatel OT POP C9 7047D, Шаг 5/1

Как разобрать Alcatel OT POP C9 7047D, Шаг 5/2

Как разобрать Alcatel OT POP C9 7047D, Шаг 5/3

Шаг 5.

Отсоединяем нижний блок и коаксиальный кабель.

Как разобрать Alcatel OT POP C9 7047D, Шаг 6/1

Как разобрать Alcatel OT POP C9 7047D, Шаг 6/2

Шаг 6.

При помощи отвертки (крестовая 1,5 мм) откручиваем 7 болтов на печатной плате и снимаем пластину фиксирующую коннектор и разъем гарнитуры.

Как разобрать Alcatel OT POP C9 7047D, Шаг 7/1

Как разобрать Alcatel OT POP C9 7047D, Шаг 7/2

Шаг 7.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Как разобрать Alcatel OT POP C9 7047D, Шаг 8/1

Как разобрать Alcatel OT POP C9 7047D, Шаг 8/2

Как разобрать Alcatel OT POP C9 7047D, Шаг 8/3

Шаг 8.

Отсоединяем коннекторы на печатной плате и из фиксирующих отверстий в рамке модуля вынимаем вибромотор и шлейф кнопок громкости и включения.

Как разобрать Alcatel OT POP C9 7047D, Шаг 9/1

Как разобрать Alcatel OT POP C9 7047D, Шаг 9/2

Шаг 9.

Снимаем печатную плату.

Как разобрать Alcatel OT POP C9 7047D, Шаг 10/1

Как разобрать Alcatel OT POP C9 7047D, Шаг 10/2

Как разобрать Alcatel OT POP C9 7047D, Шаг 10/3

Шаг 10.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Alcatel OT POP C9 7047D от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Alcatel #Alcatel OT POP C9 7047D

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 8 минут.
Наше руководство подходит для всех моделей Alcatel OT POP C9 7047D — Алкатель ВанТач Поп Ц9, выпущенных для рынков разных стран.
