Сложность разборки:
Легко
Время разборки:
4 мин

Рекомендованные инструменты

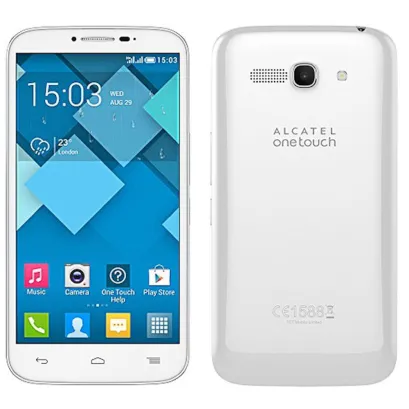

Разборка/Ремонт мобильного девайса Alcatel OT S7 7045Y (Алкатель ВанТач С7) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Alcatel OT S7 7045Y, Шаг 1/1 Как разобрать Alcatel OT S7 7045Y, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.


Как разобрать Alcatel OT S7 7045Y, Шаг 2/1 Как разобрать Alcatel OT S7 7045Y, Шаг 2/2

Шаг 2.

При помощи отвертки (крестовая 1,5 мм) откручиваем 14 болтов по периметру телефона.


Как разобрать Alcatel OT S7 7045Y, Шаг 3/1 Как разобрать Alcatel OT S7 7045Y, Шаг 3/2

Шаг 3.

Отсоединяем среднюю рамку и клавиши кнопок громкости и включения.


Как разобрать Alcatel OT S7 7045Y, Шаг 4/1 Как разобрать Alcatel OT S7 7045Y, Шаг 4/2

Шаг 4.

Отсоединяем коннектор на печатную плате и снимаем аккумуляторную батарею.


Как разобрать Alcatel OT S7 7045Y, Шаг 5/1 Как разобрать Alcatel OT S7 7045Y, Шаг 5/2 Как разобрать Alcatel OT S7 7045Y, Шаг 5/3 Как разобрать Alcatel OT S7 7045Y, Шаг 5/4

Шаг 5.

Отсоединяем коннекторы на нижней печатной плате и снимаем ее.


Как разобрать Alcatel OT S7 7045Y, Шаг 6/1 Как разобрать Alcatel OT S7 7045Y, Шаг 6/2

Шаг 6.

Отсоединяем коннектор на печатную плате и снимаем основную камеру.


Как разобрать Alcatel OT S7 7045Y, Шаг 7/1 Как разобрать Alcatel OT S7 7045Y, Шаг 7/2

Шаг 7.

Отсоединяем коннекторы на основной печатной плате и переворачиваем ее.


Как разобрать Alcatel OT S7 7045Y, Шаг 8/1 Как разобрать Alcatel OT S7 7045Y, Шаг 8/2 Как разобрать Alcatel OT S7 7045Y, Шаг 8/3

Шаг 8.

Отсоединяем коннектор шлейфа кнопок громкости и включения на печатной плате и снимаем плату.


Как разобрать Alcatel OT S7 7045Y, Шаг 9/1 Как разобрать Alcatel OT S7 7045Y, Шаг 9/2

Шаг 9.

Отсоединяем межплатный шлейф и коаксиальный кабель.


Как разобрать Alcatel OT S7 7045Y, Шаг 10/1 Как разобрать Alcatel OT S7 7045Y, Шаг 10/2 Как разобрать Alcatel OT S7 7045Y, Шаг 10/3

Шаг 10.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Alcatel OT S7 7045Y от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 4 минут.
Наше руководство подходит для всех моделей Alcatel OT S7 7045Y — Алкатель ВанТач С7, выпущенных для рынков разных стран.
