Сложность разборки:
Сложно

Рекомендованные инструменты

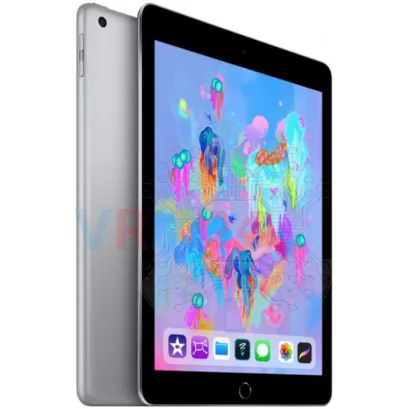

Разборка/Ремонт мобильного девайса Apple iPad 9.7'' (6th generation) (Эпл Айпад 9.7'' 2018 (6-ое поколение)) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Apple iPad 9.7'' (6th generation), Шаг 1/1

Шаг 1. Перед тем, как приступить к разборке

⚠️ Перед разборкой не забудьте выключить телефон.


Как разобрать Apple iPad 9.7'' (6th generation), Шаг 2/1 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 2/2 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 2/3 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 2/4 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 2/5 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 2/6 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 2/7

Шаг 2. Открываем тачскрин

⚠️ Внимание! Разборка имеет максимальную 3-ю сложность, потому что процесс начинается с расклейки сенсорного экрана. Если у Вас нет опыта или Вы не уверены в своих навыках, настоятельно рекомендуем обратиться в специализированный сервисный центр.

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Необходимо нагреть поверхность сенсорного экрана до 50° С, для размягчения клеевой основы под модулем.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Весь процесс в деталях можно посмотреть в нашем видео в конце инструкции.


Как разобрать Apple iPad 9.7'' (6th generation), Шаг 3/1 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 3/2

Шаг 3. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите четыре винта, крепящих дисплей.


Как разобрать Apple iPad 9.7'' (6th generation), Шаг 4/1 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 4/2 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 4/3 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 4/4

Шаг 4. Открываем дисплей

Осторожно подденьте и переверните дисплей.

⚠️ Дисплей можно переворачивать только в одном направлении. Пожалуйста, не повредите шлейф, посмотрите его расположение заранее.


Как разобрать Apple iPad 9.7'' (6th generation), Шаг 5/1 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 5/2 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 5/3

Шаг 5. Откручиваем винт

С помощью отвертки (Phillips 1,5 мм PH000) открутите один винт.


Как разобрать Apple iPad 9.7'' (6th generation), Шаг 6/1 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 6/2 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 6/3 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 6/4

Шаг 6. Отсоединяем коннектор аккумуляторной батареи

⚠️ Тут есть хитрость, нам нужно отсоединить разъем аккумулятора, чтобы продолжить разборку, но разъема у нас нет. Вместо этого у нас есть пружинные контакты, в стиле старых Нокия, и мы не можем пока снять аккумулятор. Чтобы разрешить эту ситуацию, нам нужно использовать невоспламеняющийся, неметаллический лист (мы использовали пластиковый) и просунуть между контактными площадками на аккумуляторе и пружинными контактами на материнской плате. Это даст нам простое решение, и мы сможем продолжить разборку дальше.


Как разобрать Apple iPad 9.7'' (6th generation), Шаг 7/1 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 7/2 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 7/3 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 7/4

Шаг 7. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите три винта и снимите фиксатор, удерживающий разъемы.


Как разобрать Apple iPad 9.7'' (6th generation), Шаг 8/1 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 8/2

Шаг 8. Отсоединяем коннектор

Отсоедините разъем и снимите дисплей.


Как разобрать Apple iPad 9.7'' (6th generation), Шаг 9/1 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 9/2

Шаг 9. Отсоединяем коннекторы

Отсоедините разъемы датчика сенсорного экрана, разъем кнопки «Домой».


Как разобрать Apple iPad 9.7'' (6th generation), Шаг 10/1 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 10/2 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 10/3

Шаг 10. Откручиваем винты

С помощью отвертки (Philips 1,5 мм PH000) открутите 12 винтов, в том числе два винта, крепящих порт зарядки.


Как разобрать Apple iPad 9.7'' (6th generation), Шаг 11/1 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 11/2 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 11/3 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 11/4

Шаг 11. Отсоединяем динамик

Подденьте разъемы и снимите полифонический динамик.


Как разобрать Apple iPad 9.7'' (6th generation), Шаг 12/1 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 12/2 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 12/3 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 12/4

Шаг 12. Откручиваем винты

С помощью отвертки (Philips 1,5 мм PH000) открутите три винта и снимите фиксатор, удерживающий разъемы.


Как разобрать Apple iPad 9.7'' (6th generation), Шаг 13/1 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 13/2

Шаг 13. Отсоединяем фиксатор

Осторожно снимите рамку, удерживающую фронтальную камеру.


Как разобрать Apple iPad 9.7'' (6th generation), Шаг 14/1 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 14/2 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 14/3 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 14/4

Шаг 14. Отсоединяем фронтальную камеру

Подденьте разъем и снимите фронтальную (селфи) камеру.


Как разобрать Apple iPad 9.7'' (6th generation), Шаг 15/1 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 15/2

Шаг 15. Отсоединяем разъем гарнитуры

С помощью отвертки (Philips 1,5 мм PH000) открутите один винт. Подденьте разъем и извлеките плоский шлейф с разъемом для наушников.


Как разобрать Apple iPad 9.7'' (6th generation), Шаг 16/1

Шаг 16. Отсоединяем коннекторы

Подденьте разъемы шлейфа боковых кнопок, шлейфа тыльной камеры, микрофона.

⚠️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.


Как разобрать Apple iPad 9.7'' (6th generation), Шаг 17/1 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 17/2 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 17/3 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 17/4 Как разобрать Apple iPad 9.7'' (6th generation), Шаг 17/5

Шаг 17. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Apple iPad 9.7'' (6th generation), Шаг 18/1

Шаг 18. В корпусе

ℹ️️ В корпусе остались: аккумулятор, тыльная камера, микрофон.

Подробные видео инструкции по разборке и ремонту Apple iPad 9.7'' (6th generation) от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет высокую сложность и по времени занимает примерно минут. Наше руководство подходит для всех моделей Apple iPad 9.7'' (6th generation) — Апл Айпад 9.7'' 2018 (6-ое поколение), выпущенных для рынков разных стран.
