Сложность разборки:
Сложно

Рекомендованные инструменты

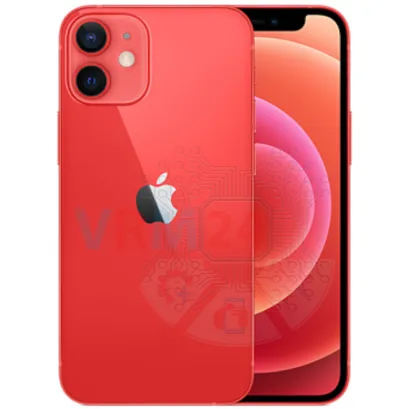

Разборка/Ремонт мобильного девайса Apple iPhone 12 mini (Эпл Айфон 12 Мини) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Apple iPhone 12 mini, Шаг 1/1

Шаг 1. Перед тем, как приступить к разборке

⚠️ Перед разборкой не забудьте выключить телефон.


Как разобрать Apple iPhone 12 mini, Шаг 2/1 Как разобрать Apple iPhone 12 mini, Шаг 2/2 Как разобрать Apple iPhone 12 mini, Шаг 2/3

Шаг 2. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты.

⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать Apple iPhone 12 mini, Шаг 3/1 Как разобрать Apple iPhone 12 mini, Шаг 3/2 Как разобрать Apple iPhone 12 mini, Шаг 3/3

Шаг 3. Откручиваем винты

С помощью отвертки (прецизионной звездообразной 0,8 мм, также известной как Pentalobe) отвинтите/выверните 2 винта на конце телефона.


Как разобрать Apple iPhone 12 mini, Шаг 4/1 Как разобрать Apple iPhone 12 mini, Шаг 4/2 Как разобрать Apple iPhone 12 mini, Шаг 4/3 Как разобрать Apple iPhone 12 mini, Шаг 4/4 Как разобрать Apple iPhone 12 mini, Шаг 4/5 Как разобрать Apple iPhone 12 mini, Шаг 4/6

Шаг 4. Открываем дисплейный модуль

⚠️ Внимание! Разборка имеет максимальную 3-ю сложность, потому что процесс начинается с расклейки дисплейного модуля. Если у Вас нет опыта или Вы не уверены в своих навыках, настоятельно рекомендуем обратиться в специализированный сервисный центр.

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Необходимо нагреть поверхность дисплея до 50° С, для размягчения клеевой основы под модулем.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Весь процесс в деталях можно посмотреть в нашем видео в конце инструкции.


Как разобрать Apple iPhone 12 mini, Шаг 5/1 Как разобрать Apple iPhone 12 mini, Шаг 5/2 Как разобрать Apple iPhone 12 mini, Шаг 5/3 Как разобрать Apple iPhone 12 mini, Шаг 5/4 Как разобрать Apple iPhone 12 mini, Шаг 5/5 Как разобрать Apple iPhone 12 mini, Шаг 5/6 Как разобрать Apple iPhone 12 mini, Шаг 5/7

Шаг 5. Откручиваем винты

С помощью отвертки (Tri-point, Tri-wing 2.0 мм Y000) открутите 6 винтов и снимите фиксаторы, удерживающие разъемы.


Как разобрать Apple iPhone 12 mini, Шаг 6/1 Как разобрать Apple iPhone 12 mini, Шаг 6/2

Шаг 6. Отсоединяем коннектор аккумуляторной батареи

При первой возможности отсоедините разъем аккумулятора.

ℹ️️️ Модель Apple iPhone 12 mini оснащена аккумулятором A2471 емкостью 2227 мАч.

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке. Также старайтесь не использовать металлический инструмент для отсоединения разъема аккумуляторной батареи или делайте это осторожно.


Как разобрать Apple iPhone 12 mini, Шаг 7/1 Как разобрать Apple iPhone 12 mini, Шаг 7/2 Как разобрать Apple iPhone 12 mini, Шаг 7/3 Как разобрать Apple iPhone 12 mini, Шаг 7/4

Шаг 7. Отсоединяем коннекторы

Подденьте разъемы и снимите модуль дисплея.


Как разобрать Apple iPhone 12 mini, Шаг 8/1 Как разобрать Apple iPhone 12 mini, Шаг 8/2 Как разобрать Apple iPhone 12 mini, Шаг 8/3

Шаг 8. Отсоединяем АКБ

Существует только один способ извлечь аккумулятор — потянуть за язычки, чтобы удалить проклейку. Если язычки отрываются из-за высыхания проклейки, нам нужно использовать изопропиловый спирт, чтобы смягчить клей, и пластиковый лист, чтобы отделить батарею.


Как разобрать Apple iPhone 12 mini, Шаг 9/1 Как разобрать Apple iPhone 12 mini, Шаг 9/2 Как разобрать Apple iPhone 12 mini, Шаг 9/3 Как разобрать Apple iPhone 12 mini, Шаг 9/4

Шаг 9. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите два винта и снимите снимите фиксатор, удерживающий сборку камер.


Как разобрать Apple iPhone 12 mini, Шаг 10/1 Как разобрать Apple iPhone 12 mini, Шаг 10/2 Как разобрать Apple iPhone 12 mini, Шаг 10/3 Как разобрать Apple iPhone 12 mini, Шаг 10/4 Как разобрать Apple iPhone 12 mini, Шаг 10/5 Как разобрать Apple iPhone 12 mini, Шаг 10/6

Шаг 10. Отсоединяем основную камеру

Подденьте разъемы и снимите сборку из двух тыльных камер.


Как разобрать Apple iPhone 12 mini, Шаг 11/1 Как разобрать Apple iPhone 12 mini, Шаг 11/2 Как разобрать Apple iPhone 12 mini, Шаг 11/3 Как разобрать Apple iPhone 12 mini, Шаг 11/4 Как разобрать Apple iPhone 12 mini, Шаг 11/5

Шаг 11. Отсоединяем фронтальную камеру

Отсоедините разъемы и снимите сборку из фронтальной (селфи) камеры и Face ID.


Как разобрать Apple iPhone 12 mini, Шаг 12/1 Как разобрать Apple iPhone 12 mini, Шаг 12/2 Как разобрать Apple iPhone 12 mini, Шаг 12/3 Как разобрать Apple iPhone 12 mini, Шаг 12/4

Шаг 12. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите два винта и снимите фиксатор.


Как разобрать Apple iPhone 12 mini, Шаг 13/1 Как разобрать Apple iPhone 12 mini, Шаг 13/2 Как разобрать Apple iPhone 12 mini, Шаг 13/3 Как разобрать Apple iPhone 12 mini, Шаг 13/4 Как разобрать Apple iPhone 12 mini, Шаг 13/5 Как разобрать Apple iPhone 12 mini, Шаг 13/6

Шаг 13. Отсоединяем вибромотор

С помощью отвертки Tri-point, Tri-wing 2,0 мм, Y000; Philips iPhone 2,5 мм откручиваем три винта.

Отсоедините разъем. Снимите Taptic Engine (также известный как вибромотор).


Как разобрать Apple iPhone 12 mini, Шаг 14/1 Как разобрать Apple iPhone 12 mini, Шаг 14/2 Как разобрать Apple iPhone 12 mini, Шаг 14/3 Как разобрать Apple iPhone 12 mini, Шаг 14/4

Шаг 14. Отсоединяем коннекторы

Отсоедините разъемы.


Как разобрать Apple iPhone 12 mini, Шаг 15/1 Как разобрать Apple iPhone 12 mini, Шаг 15/2 Как разобрать Apple iPhone 12 mini, Шаг 15/3

Шаг 15. Откручиваем винты

С помощью отвертки (отвертка бочка Phillips для iPhone 2,5 мм) отвинтите два винта бочки.


Как разобрать Apple iPhone 12 mini, Шаг 16/1 Как разобрать Apple iPhone 12 mini, Шаг 16/2 Как разобрать Apple iPhone 12 mini, Шаг 16/3 Как разобрать Apple iPhone 12 mini, Шаг 16/4 Как разобрать Apple iPhone 12 mini, Шаг 16/5

Шаг 16. Отсоединяем фиксатор

С помощью отверток Tri-point, Tri-wing 2,0 мм, Y000; Philips iPhone 2,5 мм откручиваем два винта и снимаем фиксатор.


Как разобрать Apple iPhone 12 mini, Шаг 17/1 Как разобрать Apple iPhone 12 mini, Шаг 17/2 Как разобрать Apple iPhone 12 mini, Шаг 17/3 Как разобрать Apple iPhone 12 mini, Шаг 17/4 Как разобрать Apple iPhone 12 mini, Шаг 17/5

Шаг 17. Отсоединяем печатную плату

Не забудьте нажать на толкатель выброса карты назад. Потому что он будет цепляться за сторону корпуса и удерживать материнскую плату.

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Apple iPhone 12 mini, Шаг 18/1 Как разобрать Apple iPhone 12 mini, Шаг 18/2 Как разобрать Apple iPhone 12 mini, Шаг 18/3 Как разобрать Apple iPhone 12 mini, Шаг 18/4

Шаг 18. Отсоединяем динамик

С помощью отвертки Philips 1,5 мм PH000 откручиваем семь винтов. Снимите полифонический динамик и один фиксатор.


Как разобрать Apple iPhone 12 mini, Шаг 19/1 Как разобрать Apple iPhone 12 mini, Шаг 19/2 Как разобрать Apple iPhone 12 mini, Шаг 19/3 Как разобрать Apple iPhone 12 mini, Шаг 19/4 Как разобрать Apple iPhone 12 mini, Шаг 19/5 Как разобрать Apple iPhone 12 mini, Шаг 19/6 Как разобрать Apple iPhone 12 mini, Шаг 19/7 Как разобрать Apple iPhone 12 mini, Шаг 19/8

Шаг 19. Откручиваем винты

С помощью отверток Philips iPhone 2,5 мм; Philips 1,5 мм #000 откручиваем семь винтов.

ℹ️️️️ Перед разборкой обязательно обратите внимание на расположение винтов. При сборке устройства завинчивание винта в неправильном месте может привести к повреждению устройства или его части. Во избежание повреждений снятые винты и отдельные детали (в виде прокладок или кронштейнов) необходимо разложить в соответствующем порядке, либо винты и их отверстия в телефоне необходимо пометить цветными маркерами.


Как разобрать Apple iPhone 12 mini, Шаг 20/1 Как разобрать Apple iPhone 12 mini, Шаг 20/2 Как разобрать Apple iPhone 12 mini, Шаг 20/3 Как разобрать Apple iPhone 12 mini, Шаг 20/4 Как разобрать Apple iPhone 12 mini, Шаг 20/5 Как разобрать Apple iPhone 12 mini, Шаг 20/6

Шаг 20. Отсоединяем порт зарядки

Отклейте и снимите плоский шлейф с портом зарядки, микрофонами.


Как разобрать Apple iPhone 12 mini, Шаг 21/1 Как разобрать Apple iPhone 12 mini, Шаг 21/2 Как разобрать Apple iPhone 12 mini, Шаг 21/3

Шаг 21. В корпусе

ℹ️️️ В корпусе.

Подробные видео инструкции по разборке и ремонту Apple iPhone 12 mini от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет высокую сложность и по времени занимает примерно минут. Наше руководство подходит для всех моделей Apple iPhone 12 mini — Айфон 12 мини A2176 A2398 A2399 A2400, выпущенных для рынков разных стран.
