Сложность разборки:
Сложно

Рекомендованные инструменты

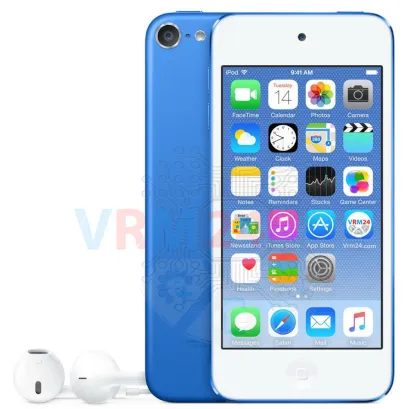

Разборка/Ремонт мобильного девайса Apple iPod Touch (6th generation) (Эпл Айпод Тач 6 Г) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Apple iPod Touch (6th generation), Шаг 1/1 Как разобрать Apple iPod Touch (6th generation), Шаг 1/2

Шаг 1. Перед тем, как приступить к разборке

⚠️ Перед разборкой не забудьте выключить гаджет.


Как разобрать Apple iPod Touch (6th generation), Шаг 2/1 Как разобрать Apple iPod Touch (6th generation), Шаг 2/2 Как разобрать Apple iPod Touch (6th generation), Шаг 2/3 Как разобрать Apple iPod Touch (6th generation), Шаг 2/4 Как разобрать Apple iPod Touch (6th generation), Шаг 2/5 Как разобрать Apple iPod Touch (6th generation), Шаг 2/6

Шаг 2. Открываем дисплейный модуль

⚠️ Внимание! Разборка имеет максимальную 3-ю сложность, потому что процесс начинается с расклейки дисплейного модуля. Если у Вас нет опыта или Вы не уверены в своих навыках, настоятельно рекомендуем обратиться в специализированный сервисный центр.

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Необходимо нагреть поверхность дисплея до 50° С, для размягчения клеевой основы под модулем.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Весь процесс в деталях можно посмотреть в нашем видео в конце инструкции.


Как разобрать Apple iPod Touch (6th generation), Шаг 3/1 Как разобрать Apple iPod Touch (6th generation), Шаг 3/2 Как разобрать Apple iPod Touch (6th generation), Шаг 3/3

Шаг 3. Откручиваем винты

Отверткой (Phillips 1,5 мм PH000) открутите 12 винтов.


Как разобрать Apple iPod Touch (6th generation), Шаг 4/1 Как разобрать Apple iPod Touch (6th generation), Шаг 4/2 Как разобрать Apple iPod Touch (6th generation), Шаг 4/3 Как разобрать Apple iPod Touch (6th generation), Шаг 4/4 Как разобрать Apple iPod Touch (6th generation), Шаг 4/5

Шаг 4. Открываем среднюю крышку

Осторожно отклейте кнопку «Home» и снимите среднюю крышку.


Как разобрать Apple iPod Touch (6th generation), Шаг 5/1 Как разобрать Apple iPod Touch (6th generation), Шаг 5/2 Как разобрать Apple iPod Touch (6th generation), Шаг 5/3 Как разобрать Apple iPod Touch (6th generation), Шаг 5/4 Как разобрать Apple iPod Touch (6th generation), Шаг 5/5

Шаг 5. Откручиваем винты

Отверткой (Phillips 1,5 мм PH000) открутите пять винтов.


Как разобрать Apple iPod Touch (6th generation), Шаг 6/1 Как разобрать Apple iPod Touch (6th generation), Шаг 6/2

Шаг 6. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите три винта, которыми крепится материнская плата.

ℹ️️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.


Как разобрать Apple iPod Touch (6th generation), Шаг 7/1 Как разобрать Apple iPod Touch (6th generation), Шаг 7/2 Как разобрать Apple iPod Touch (6th generation), Шаг 7/3 Как разобрать Apple iPod Touch (6th generation), Шаг 7/4 Как разобрать Apple iPod Touch (6th generation), Шаг 7/5

Шаг 7. Отсоединяем коннекторы

Осторожно отклейте фронтальную камеру, отсоедините коннекторы (оба подключены с внутренней стороны материнской платы) и снимите дисплейный модуль.


Как разобрать Apple iPod Touch (6th generation), Шаг 8/1 Как разобрать Apple iPod Touch (6th generation), Шаг 8/2

Шаг 8. Отсоединяем основную камеру

Поднимите материнскую плату так, чтобы дотянуться до разъема, отсоедините разъем и снимите основную камеру.

⚠️ Основная камера может быть приклеена двусторонним скотчем, поэтому будьте осторожны.


Как разобрать Apple iPod Touch (6th generation), Шаг 9/1 Как разобрать Apple iPod Touch (6th generation), Шаг 9/2 Как разобрать Apple iPod Touch (6th generation), Шаг 9/3

Шаг 9. Откручиваем винты

С помощью отвертки (Phillips 1,5 мм PH000) открутите четыре винта.


Как разобрать Apple iPod Touch (6th generation), Шаг 10/1 Как разобрать Apple iPod Touch (6th generation), Шаг 10/2 Как разобрать Apple iPod Touch (6th generation), Шаг 10/3

Шаг 10. Отсоединяем печатную плату

Осторожно снимите шлейф с материнской платой, аккумулятором, фронтальной камерой, портом зарядки. ⚠️ Обратите внимание, разъем аккумулятора хорошо припаян, поэтому все детали будут под напряжением. Примите это во внимание перед разборкой или ремонтом.


Как разобрать Apple iPod Touch (6th generation), Шаг 11/1

Шаг 11. Отсоединяем АКБ

Аккумулятор припаян к материнской плате.


Как разобрать Apple iPod Touch (6th generation), Шаг 12/1 Как разобрать Apple iPod Touch (6th generation), Шаг 12/2 Как разобрать Apple iPod Touch (6th generation), Шаг 12/3

Шаг 12. В корпусе

Корпус.

Подробные видео инструкции по разборке и ремонту Apple iPod Touch (6th generation) от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 26 минут. Наше руководство подходит для всех моделей Apple iPod Touch (6th generation) — Айпод Тач 6 Г, выпущенных для рынков разных стран.
