Сложность разборки:
Легко
Время разборки:
4 мин

Рекомендованные инструменты

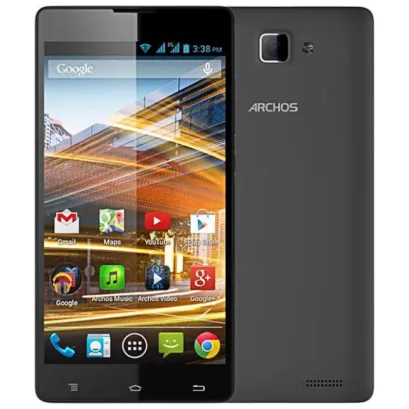

Разборка/Ремонт мобильного девайса Archos 50 NEON (Аркос 50 Неон) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Archos 50 NEON, Шаг 1/1 Как разобрать Archos 50 NEON, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.


Как разобрать Archos 50 NEON, Шаг 2/1 Как разобрать Archos 50 NEON, Шаг 2/2

Шаг 2.

Отсоединяем аккумуляторную батарею.


Как разобрать Archos 50 NEON, Шаг 3/1 Как разобрать Archos 50 NEON, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 11 болтов по периметру телефона.


Как разобрать Archos 50 NEON, Шаг 4/1 Как разобрать Archos 50 NEON, Шаг 4/2

Шаг 4.

Отсоединяем среднюю рамку.


Как разобрать Archos 50 NEON, Шаг 5/1 Как разобрать Archos 50 NEON, Шаг 5/2 Как разобрать Archos 50 NEON, Шаг 5/3 Как разобрать Archos 50 NEON, Шаг 5/4

Шаг 5.

Отсоединяем коннекторы на печатной плате и из фиксирующего отверстия в рамке модуля вынимаем шлейф кнопок громкости и включения.


Как разобрать Archos 50 NEON, Шаг 6/1 Как разобрать Archos 50 NEON, Шаг 6/2

Шаг 6.

Снимаем печатную плату.


Как разобрать Archos 50 NEON, Шаг 7/1 Как разобрать Archos 50 NEON, Шаг 7/2 Как разобрать Archos 50 NEON, Шаг 7/3

Шаг 7.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Archos 50 NEON от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 4 минут.
Наше руководство подходит для всех моделей Archos 50 NEON — Аркос 50 Неон, выпущенных для рынков разных стран.
