Сложность разборки:
Легко
Время разборки:
12 мин

Рекомендованные инструменты

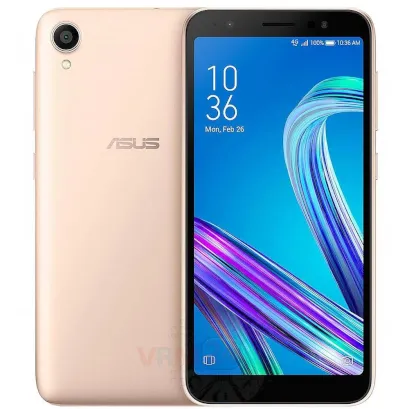

Разборка/Ремонт мобильного девайса Asus ZenFone Live L1 ZA550KL (Асус ЗенФон Лайф Л1) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 1/1 Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 1/2

Шаг 1.

При помощи инструмента ключ открываем слот Сим и MicroSD карт и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.


Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 2/1 Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 2/2

Шаг 2.

Открываем заднюю крышку.


Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 3/1 Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт и снимаем фиксатор коннекторов.


Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 4/1 Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 4/2

Шаг 4.

Отсоединяем коннектор аккумуляторной батареи. Модель батареи для Asus ZenFone Live L1 - c11p1709.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.


Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 5/1 Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 5/2

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов в нижней части.


Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 6/1 Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 6/2

Шаг 6.

Отсоединяем нижний блок с динамиком.


Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 7/1

Шаг 7.

Отсоединяем коннекторы на дополнительной печатной плате.


Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 8/1 Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 8/2

Шаг 8.

Снимаем печатную плату.


Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 9/1 Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 9/2

Шаг 9.

Отсоединяем коннекторы на печатной плате и снимаем основную и фронтальную камеры.


Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 10/1 Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 10/2

Шаг 10.

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов на печатной плате.


Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 11/1 Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 11/2

Шаг 11.

Отсоединяем коннекторы на печатной плате.


Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 12/1 Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 12/2

Шаг 12.

Снимаем печатную плату.


Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 13/1 Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 13/2 Как разобрать Asus ZenFone Live L1 ZA550KL, Шаг 13/3

Шаг 13.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Asus ZenFone Live L1 ZA550KL от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 12 минут.
Наше руководство подходит для всех моделей Asus ZenFone Live L1 ZA550KL — Асус ЗенФон Лайф Л1, выпущенных для рынков разных стран.
