Сложность разборки:
Легко
Время разборки:
14 мин

Рекомендованные инструменты

Разборка/Ремонт мобильного девайса Asus ZenPad 8.0 Z380KL (Асус ЗенПад 8.0) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 1/1 Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.

Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 2/1 Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 2/2

Шаг 2.

При помощи отвертки (крестовая 1,5 мм) откручиваем 10 коротких винтов и один длинный по периметру телефона.

Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 3/1 Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 3/2

Шаг 3.

Открываем среднюю крышку.

Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 4/1 Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 4/2

Шаг 4.

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 винтов, фиксирующих батарею.

Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 5/1 Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 5/2

Шаг 5.

Отсоединяем коннекторы межплатных шлейфов и аккумуляторной батареи.

Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 6/1 Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 6/2

Шаг 6.

Отсоединяем аккумуляторную батарею. Модель батареи для Asus Z380KL is C11P1510.


Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 7/1 Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 7/2

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта на дополнительной плате.

Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 8/1 Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 8/2

Шаг 8.

Снимаем печатную плату с межплатным шлейфом.

Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 9/1 Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 9/2

Шаг 9.

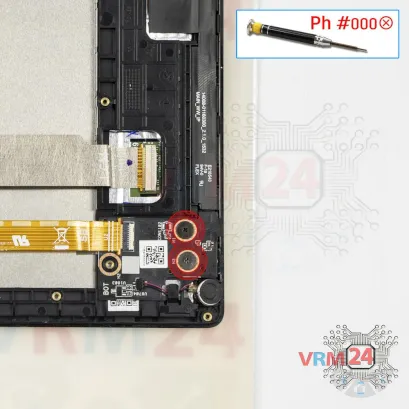

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 винт на основной плате.

Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 10/1 Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 10/2

Шаг 10.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта на основной плате.

Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 11/1 Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 11/2

Шаг 11.

Отсоединяем коннекторы на печатной плате.

Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 12/1 Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 12/2

Шаг 12.

Отсоединяем рамку камеры.

Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 13/1 Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 13/2

Шаг 13.

Отсоединяем коннекторы на печатной плате и снимаем основную и фронтальную камеры.

Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 14/1 Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 14/2

Шаг 14.

Снимаем печатную плату.

Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 15/1 Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 15/2

Шаг 15.

Отсоединяем блок с динамиком.

Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 16/1 Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 16/2 Как разобрать Asus ZenPad 8.0 Z380KL, Шаг 16/3

Шаг 16.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Asus ZenPad 8.0 Z380KL от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 14 минут.
Наше руководство подходит для всех моделей Asus ZenPad 8.0 Z380KL — Асус ЗенПад 8.0, выпущенных для рынков разных стран.
