BlackBerry KEYone

Сложность разборки:
Легко

Время разборки:
10 мин

Разборка/Ремонт мобильного девайса BlackBerry KEYone (Блэкберри КейОне) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать BlackBerry KEYone, Шаг 1/1

Как разобрать BlackBerry KEYone, Шаг 1/2

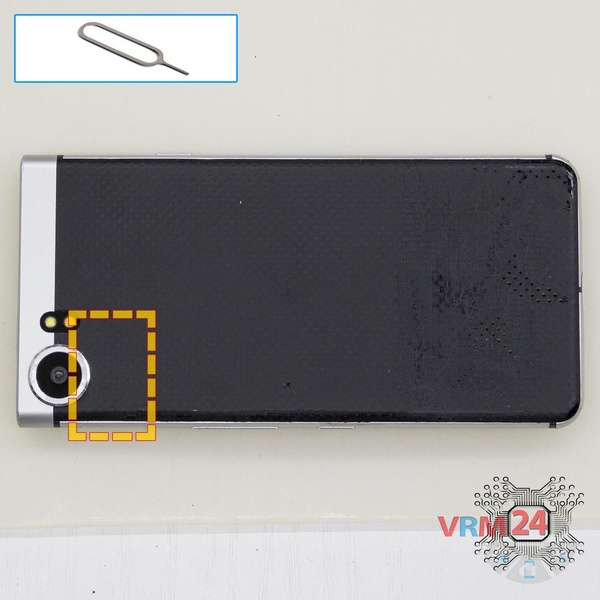

Шаг 1.

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать BlackBerry KEYone, Шаг 2/1

Как разобрать BlackBerry KEYone, Шаг 2/2

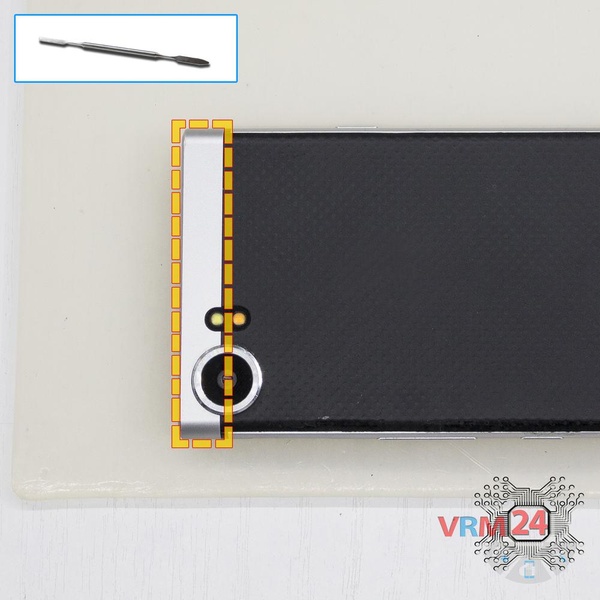

Шаг 2.

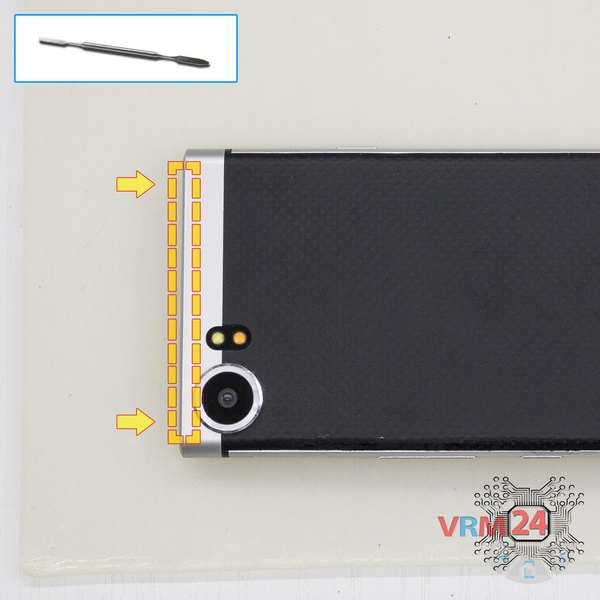

Открываем панель скрывающую болты в верхней части.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Как разобрать BlackBerry KEYone, Шаг 3/1

Как разобрать BlackBerry KEYone, Шаг 3/2

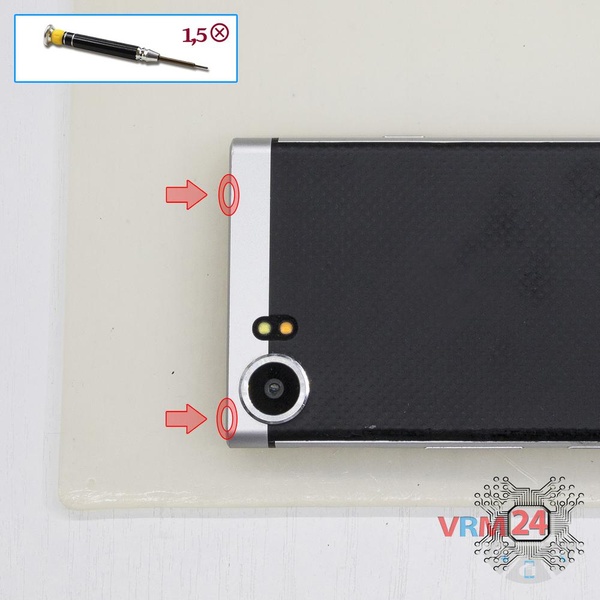

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта фиксирующих заднюю крышку.

Как разобрать BlackBerry KEYone, Шаг 4/1

Как разобрать BlackBerry KEYone, Шаг 4/2

Шаг 4.

Открываем крышку в верхней части.

Как разобрать BlackBerry KEYone, Шаг 5/1

Как разобрать BlackBerry KEYone, Шаг 5/2

Шаг 5.

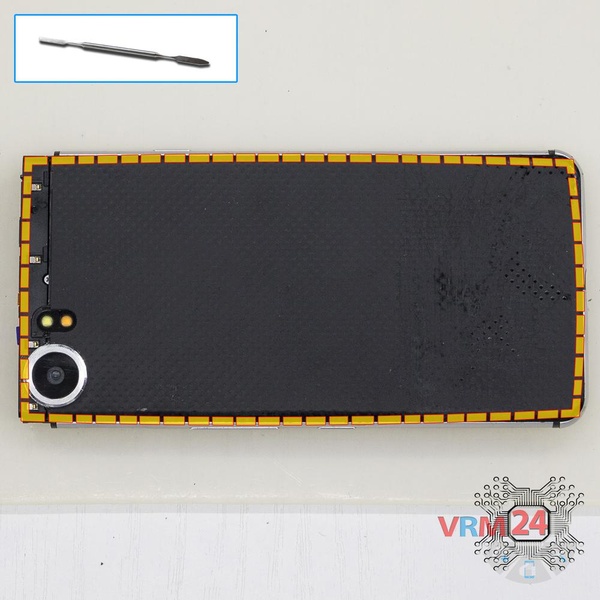

Открываем заднюю крышку.

Как разобрать BlackBerry KEYone, Шаг 6/1

Как разобрать BlackBerry KEYone, Шаг 6/2

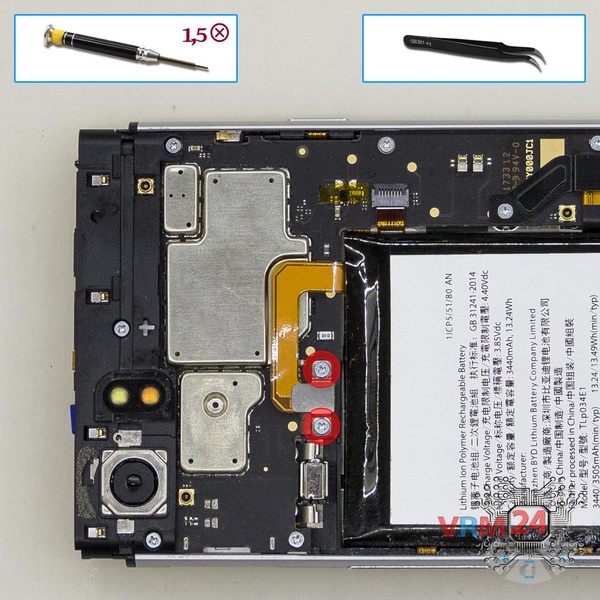

Шаг 6.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта фиксирующих коннектор аккумулятора и отсоединяем коннектор.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать BlackBerry KEYone, Шаг 7/1

Как разобрать BlackBerry KEYone, Шаг 7/2

Шаг 7.

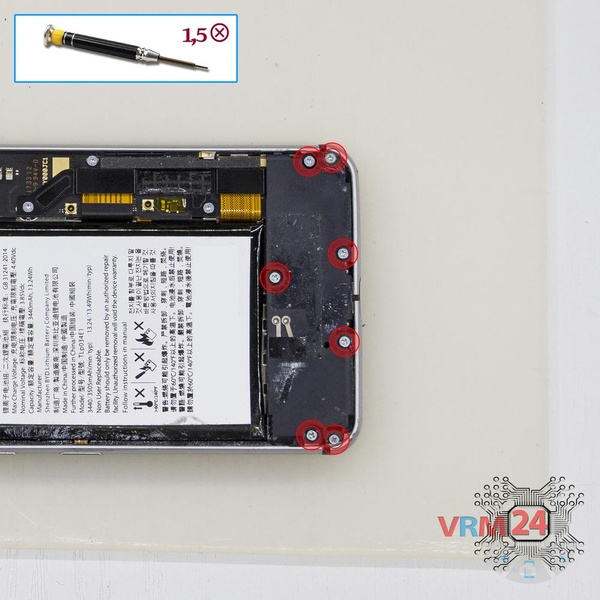

При помощи отвертки (крестовая 1,5 мм) откручиваем 7 болтов в нижней части.

Как разобрать BlackBerry KEYone, Шаг 8/1

Как разобрать BlackBerry KEYone, Шаг 8/2

Шаг 8.

Отсоединяем защитную панель в нижней части.

Как разобрать BlackBerry KEYone, Шаг 9/1

Как разобрать BlackBerry KEYone, Шаг 9/2

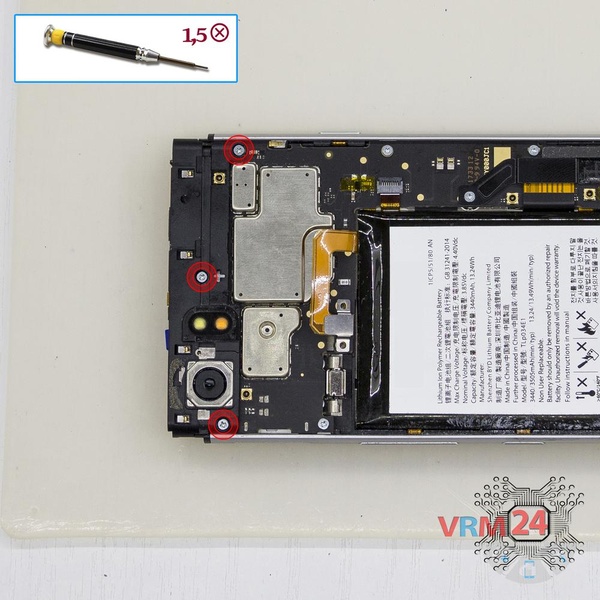

Шаг 9.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта в верхней части.

Как разобрать BlackBerry KEYone, Шаг 10/1

Как разобрать BlackBerry KEYone, Шаг 10/2

Шаг 10.

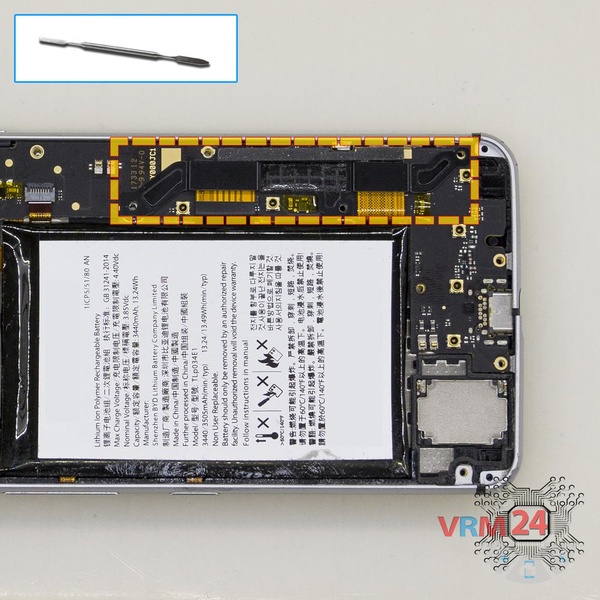

Отсоединяем защитную панель в верхней части.

Как разобрать BlackBerry KEYone, Шаг 11/1

Как разобрать BlackBerry KEYone, Шаг 11/2

Шаг 11.

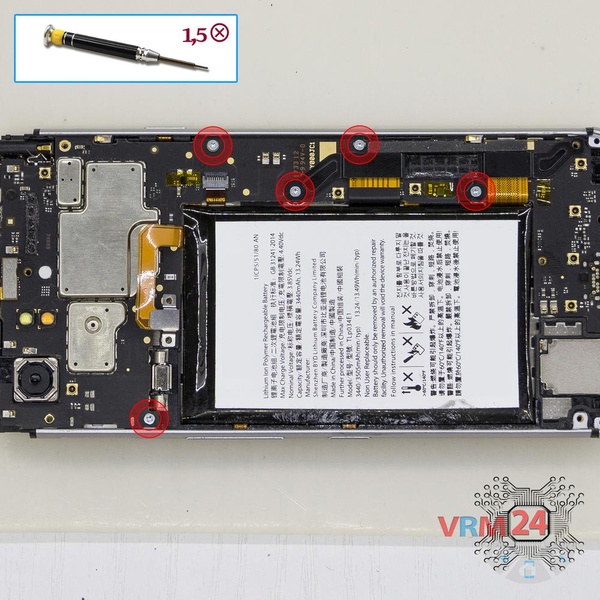

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 болта на печатной плате.

Как разобрать BlackBerry KEYone, Шаг 12/1

Как разобрать BlackBerry KEYone, Шаг 12/2

Шаг 12.

Отсоединяем панель фиксирующую коннекторы.

Как разобрать BlackBerry KEYone, Шаг 13/1

Как разобрать BlackBerry KEYone, Шаг 13/2

Шаг 13.

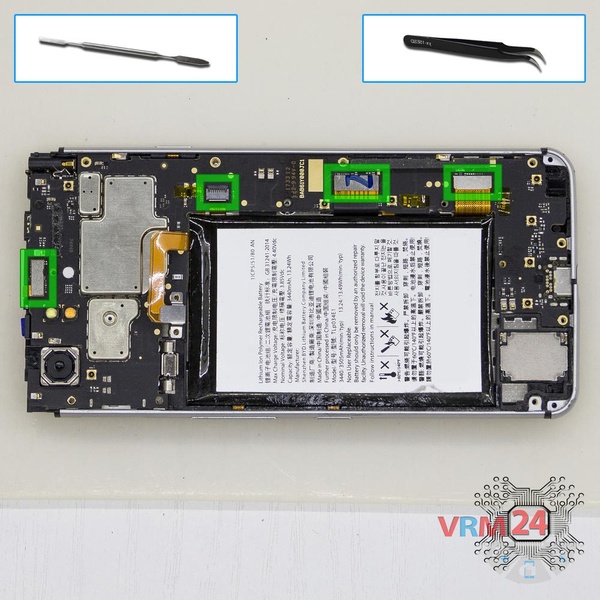

Отсоединяем коннекторы на печатной плате.

Как разобрать BlackBerry KEYone, Шаг 14/1

Как разобрать BlackBerry KEYone, Шаг 14/2

Шаг 14.

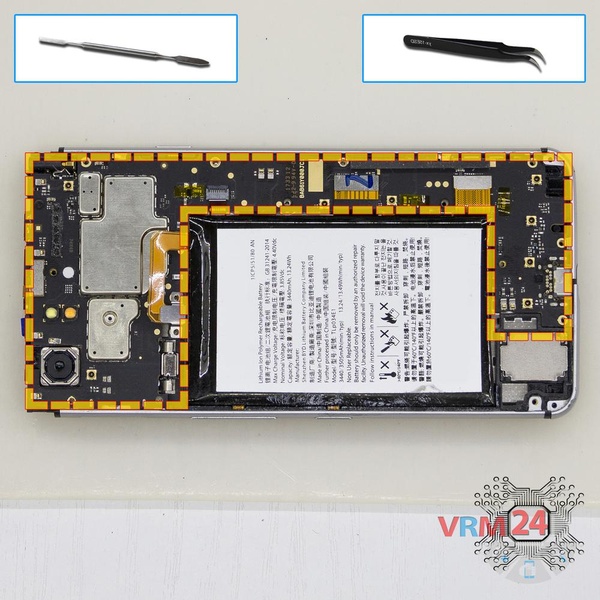

Снимаем печатную плату.

Как разобрать BlackBerry KEYone, Шаг 15/1

Как разобрать BlackBerry KEYone, Шаг 15/2

Как разобрать BlackBerry KEYone, Шаг 15/3

Шаг 15.

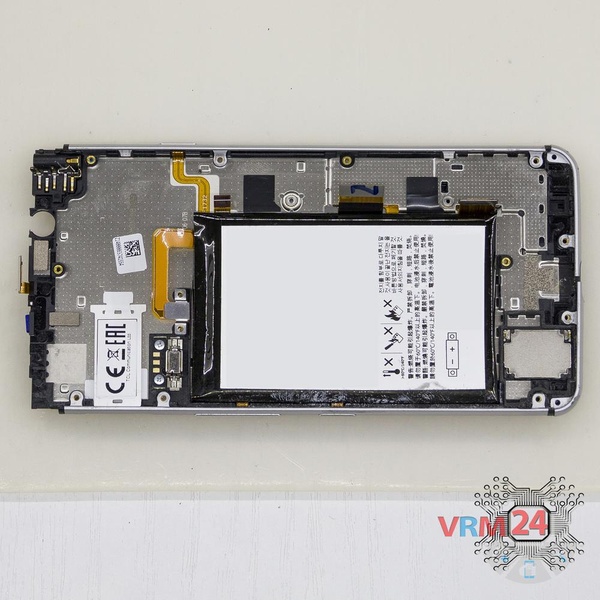

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту BlackBerry KEYone от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #BlackBerry #BlackBerry KEYone

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 10 минут.
Наше руководство подходит для всех моделей BlackBerry KEYone — Блэкберри КейОне, выпущенных для рынков разных стран.
