DEXP Ixion Z150

DEXP Ixion Z150

Сложность разборки:
Легко

Время разборки:
9 мин

Рекомендованные инструменты

Отвертка Звезда 0,8 мм

Отвертка звезда 0,8 мм

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Пинцет

Разборка/Ремонт мобильного девайса DEXP Ixion Z150 (Дексп Иксион Z150) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать DEXP Ixion Z150, Шаг 1/1

Как разобрать DEXP Ixion Z150, Шаг 1/2

Как разобрать DEXP Ixion Z150, Шаг 1/1

Как разобрать DEXP Ixion Z150, Шаг 1/2

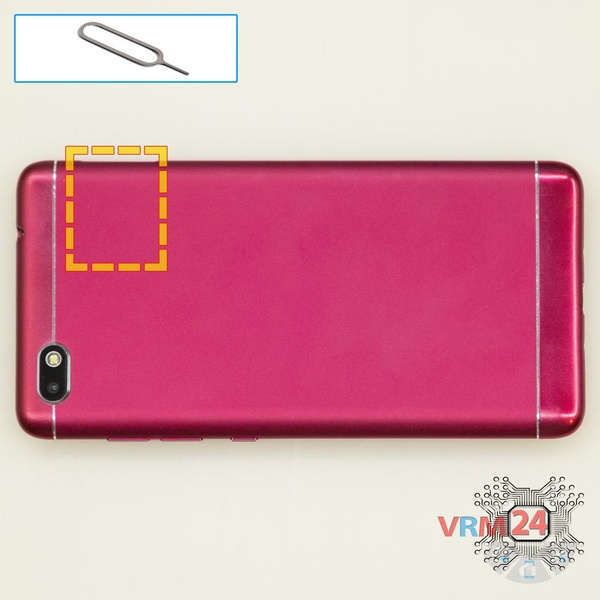

Шаг 1.

При помощи инструмента ключ открываем слот Сим и MicroSD карт и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать DEXP Ixion Z150, Шаг 2/1

Как разобрать DEXP Ixion Z150, Шаг 2/2

Как разобрать DEXP Ixion Z150, Шаг 2/1

Как разобрать DEXP Ixion Z150, Шаг 2/2

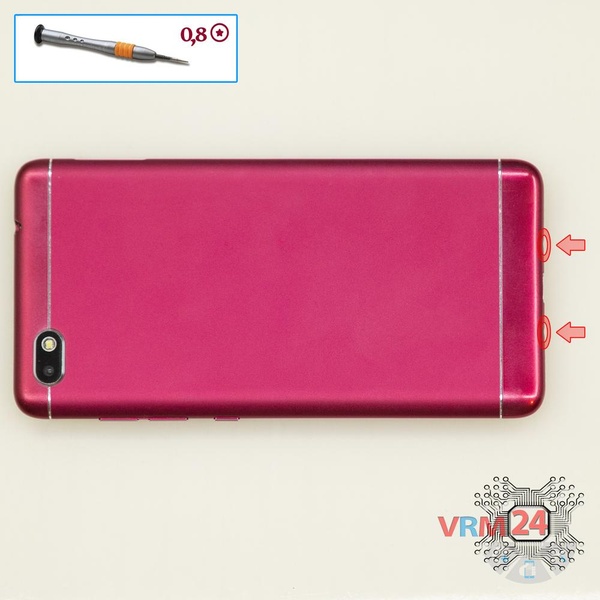

Шаг 2.

При помощи отвертки (прецизионная звездообразная 0,8 мм) откручиваем 2 болта на торце телефона.

Как разобрать DEXP Ixion Z150, Шаг 3/1

Как разобрать DEXP Ixion Z150, Шаг 3/2

Как разобрать DEXP Ixion Z150, Шаг 3/1

Как разобрать DEXP Ixion Z150, Шаг 3/2

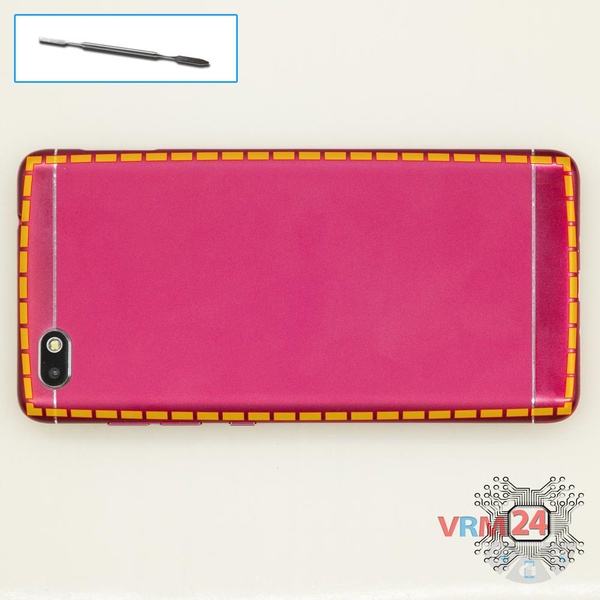

Шаг 3.

Открываем заднюю крышку.

Как разобрать DEXP Ixion Z150, Шаг 4/1

Как разобрать DEXP Ixion Z150, Шаг 4/2

Как разобрать DEXP Ixion Z150, Шаг 4/3

Как разобрать DEXP Ixion Z150, Шаг 4/1

Как разобрать DEXP Ixion Z150, Шаг 4/2

Как разобрать DEXP Ixion Z150, Шаг 4/3

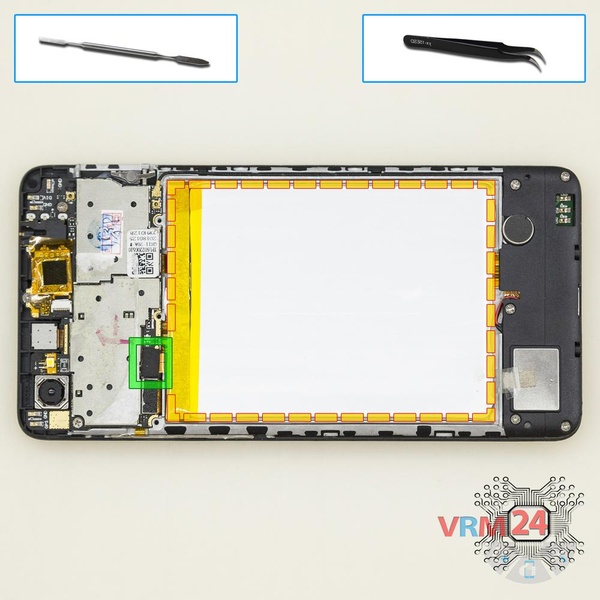

Шаг 4.

Отсоединяем коннектор и снимаем аккумуляторную батарею.

Как разобрать DEXP Ixion Z150, Шаг 5/1

Как разобрать DEXP Ixion Z150, Шаг 5/2

Как разобрать DEXP Ixion Z150, Шаг 5/1

Как разобрать DEXP Ixion Z150, Шаг 5/2

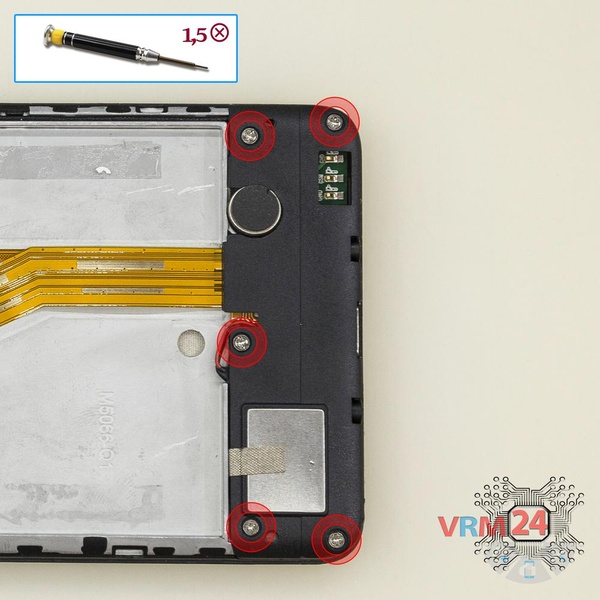

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 болтов в нижней части.

Как разобрать DEXP Ixion Z150, Шаг 6/1

Как разобрать DEXP Ixion Z150, Шаг 6/2

Как разобрать DEXP Ixion Z150, Шаг 6/1

Как разобрать DEXP Ixion Z150, Шаг 6/2

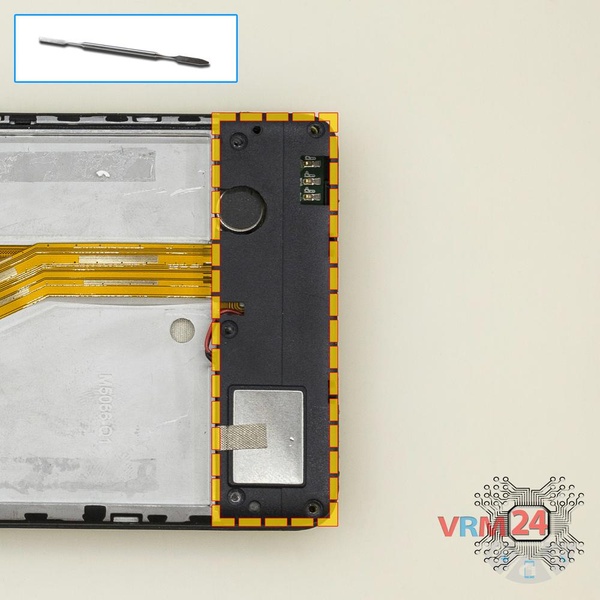

Шаг 6.

Приподнимаем и переворачиваем блок с динамиком.

Как разобрать DEXP Ixion Z150, Шаг 7/1

Как разобрать DEXP Ixion Z150, Шаг 7/2

Как разобрать DEXP Ixion Z150, Шаг 7/3

Как разобрать DEXP Ixion Z150, Шаг 7/1

Как разобрать DEXP Ixion Z150, Шаг 7/2

Как разобрать DEXP Ixion Z150, Шаг 7/3

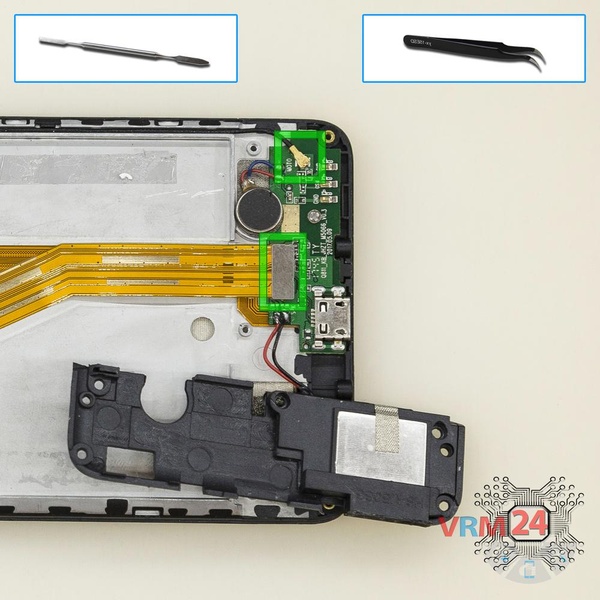

Шаг 7.

Отсоединяем коннекторы на дополнительной печатной плате.

Как разобрать DEXP Ixion Z150, Шаг 8/1

Как разобрать DEXP Ixion Z150, Шаг 8/2

Как разобрать DEXP Ixion Z150, Шаг 8/1

Как разобрать DEXP Ixion Z150, Шаг 8/2

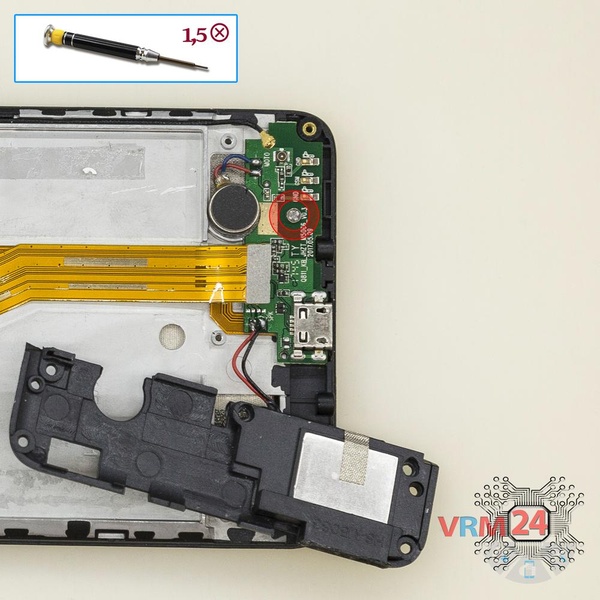

Шаг 8.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на дополнительной печатной плате.

Как разобрать DEXP Ixion Z150, Шаг 9/1

Как разобрать DEXP Ixion Z150, Шаг 9/2

Как разобрать DEXP Ixion Z150, Шаг 9/1

Как разобрать DEXP Ixion Z150, Шаг 9/2

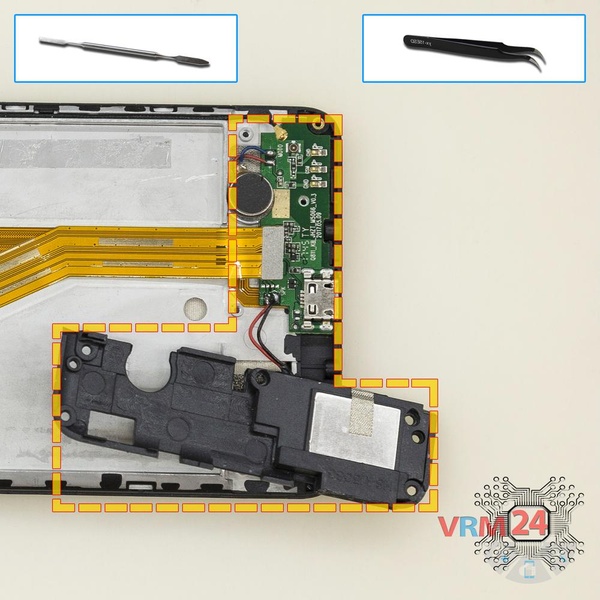

Шаг 9.

Снимаем печатную плату и блок с динамиком.

Как разобрать DEXP Ixion Z150, Шаг 10/1

Как разобрать DEXP Ixion Z150, Шаг 10/2

Как разобрать DEXP Ixion Z150, Шаг 10/3

Как разобрать DEXP Ixion Z150, Шаг 10/1

Как разобрать DEXP Ixion Z150, Шаг 10/2

Как разобрать DEXP Ixion Z150, Шаг 10/3

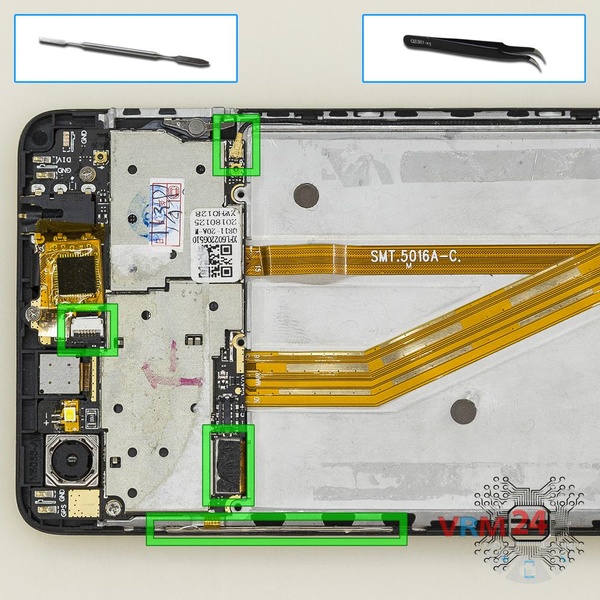

Шаг 10.

Отсоединяем коннекторы на печатной плате.

Как разобрать DEXP Ixion Z150, Шаг 11/1

Как разобрать DEXP Ixion Z150, Шаг 11/2

Как разобрать DEXP Ixion Z150, Шаг 11/1

Как разобрать DEXP Ixion Z150, Шаг 11/2

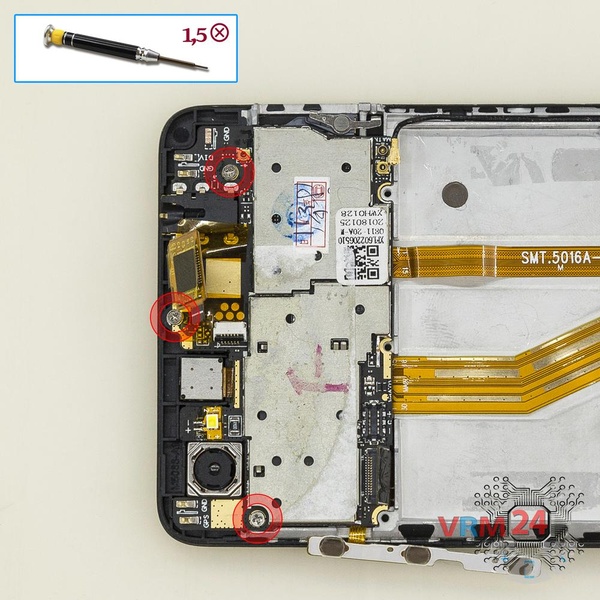

Шаг 11.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта на основной плате.

Как разобрать DEXP Ixion Z150, Шаг 12/1

Как разобрать DEXP Ixion Z150, Шаг 12/2

Как разобрать DEXP Ixion Z150, Шаг 12/1

Как разобрать DEXP Ixion Z150, Шаг 12/2

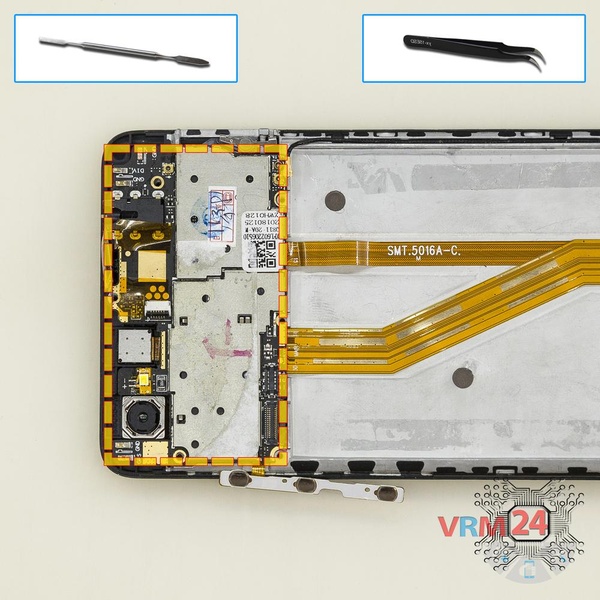

Шаг 12.

Переворачиваем печатную плату.

Как разобрать DEXP Ixion Z150, Шаг 13/1

Как разобрать DEXP Ixion Z150, Шаг 13/2

Как разобрать DEXP Ixion Z150, Шаг 13/3

Как разобрать DEXP Ixion Z150, Шаг 13/4

Как разобрать DEXP Ixion Z150, Шаг 13/1

Как разобрать DEXP Ixion Z150, Шаг 13/2

Как разобрать DEXP Ixion Z150, Шаг 13/3

Как разобрать DEXP Ixion Z150, Шаг 13/4

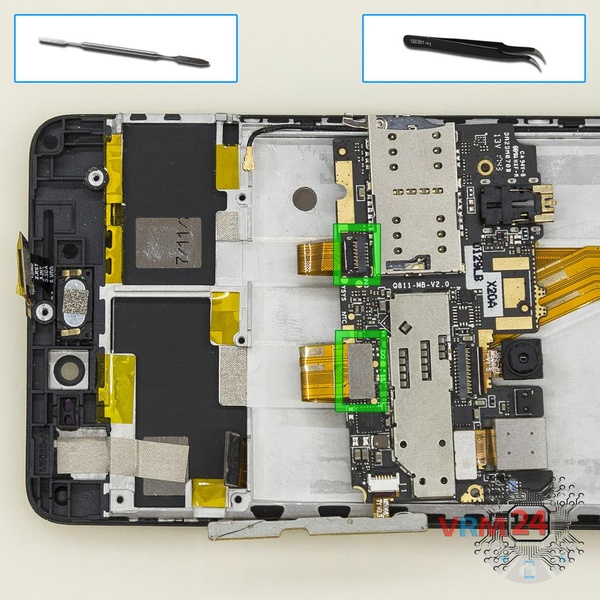

Шаг 13.

Отсоединяем коннекторы и снимаем плату.

Как разобрать DEXP Ixion Z150, Шаг 14/1

Как разобрать DEXP Ixion Z150, Шаг 14/2

Как разобрать DEXP Ixion Z150, Шаг 14/3

Как разобрать DEXP Ixion Z150, Шаг 14/1

Как разобрать DEXP Ixion Z150, Шаг 14/2

Как разобрать DEXP Ixion Z150, Шаг 14/3

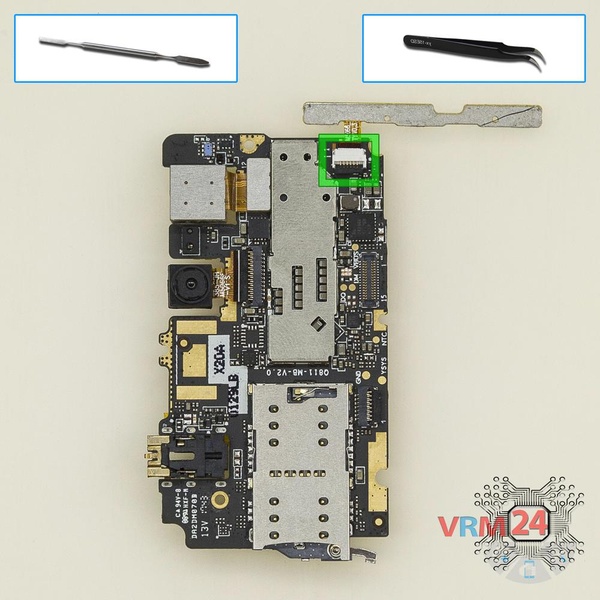

Шаг 14.

Отсоединяем коннектор на печатной плате и снимаем шлейф кнопок громкости и включения.

Как разобрать DEXP Ixion Z150, Шаг 15/1

Как разобрать DEXP Ixion Z150, Шаг 15/2

Как разобрать DEXP Ixion Z150, Шаг 15/1

Как разобрать DEXP Ixion Z150, Шаг 15/2

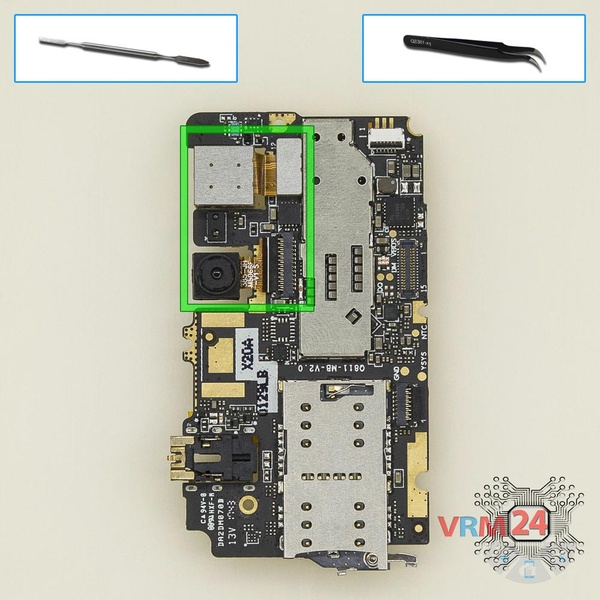

Шаг 15.

Отсоединяем коннекторы на печатной плате и снимаем основную и фронтальную камеры.

Подробные видео инструкции по разборке и ремонту DEXP Ixion Z150 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #DEXP #DEXP Ixion Z150

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 9 минут.
Наше руководство подходит для всех моделей DEXP Ixion Z150 — Дексп Иксион Z150, выпущенных для рынков разных стран.
