DEXP Ursus Z110

DEXP Ursus Z110

Сложность разборки:
Легко

Время разборки:
14 мин

Рекомендованные инструменты

Паяльник

Паяльник

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Пинцет

Разборка/Ремонт мобильного девайса DEXP Ursus Z110 (Дексп Урсус Z110) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать DEXP Ursus Z110, Шаг 1/1

Как разобрать DEXP Ursus Z110, Шаг 1/2

Как разобрать DEXP Ursus Z110, Шаг 1/1

Как разобрать DEXP Ursus Z110, Шаг 1/2

Шаг 1.

Открываем заднюю крышку и переворачиваем ее.

Как разобрать DEXP Ursus Z110, Шаг 2/1

Как разобрать DEXP Ursus Z110, Шаг 2/2

Как разобрать DEXP Ursus Z110, Шаг 2/1

Как разобрать DEXP Ursus Z110, Шаг 2/2

Шаг 2.

Отсоединяем коннектор и убираем крышку.

Как разобрать DEXP Ursus Z110, Шаг 3/1

Как разобрать DEXP Ursus Z110, Шаг 3/2

Как разобрать DEXP Ursus Z110, Шаг 3/1

Как разобрать DEXP Ursus Z110, Шаг 3/2

Шаг 3.

Отсоединяем коннектор аккумуляторной батареи.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать DEXP Ursus Z110, Шаг 4/1

Как разобрать DEXP Ursus Z110, Шаг 4/2

Как разобрать DEXP Ursus Z110, Шаг 4/1

Как разобрать DEXP Ursus Z110, Шаг 4/2

Шаг 4.

Отворачиваем защиту микросхем.

Как разобрать DEXP Ursus Z110, Шаг 5/1

Как разобрать DEXP Ursus Z110, Шаг 5/2

Как разобрать DEXP Ursus Z110, Шаг 5/1

Как разобрать DEXP Ursus Z110, Шаг 5/2

Шаг 5.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Как разобрать DEXP Ursus Z110, Шаг 6/1

Как разобрать DEXP Ursus Z110, Шаг 6/2

Как разобрать DEXP Ursus Z110, Шаг 6/1

Как разобрать DEXP Ursus Z110, Шаг 6/2

Шаг 6.

Отсоединяем коннекторы коаксиальных кабелей.

Как разобрать DEXP Ursus Z110, Шаг 7/1

Как разобрать DEXP Ursus Z110, Шаг 7/2

Как разобрать DEXP Ursus Z110, Шаг 7/1

Как разобрать DEXP Ursus Z110, Шаг 7/2

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт фиксирующий малую плату.

Как разобрать DEXP Ursus Z110, Шаг 8/1

Как разобрать DEXP Ursus Z110, Шаг 8/2

Как разобрать DEXP Ursus Z110, Шаг 8/1

Как разобрать DEXP Ursus Z110, Шаг 8/2

Шаг 8.

Отсоединяем Малую плату.

Как разобрать DEXP Ursus Z110, Шаг 9/1

Как разобрать DEXP Ursus Z110, Шаг 9/2

Как разобрать DEXP Ursus Z110, Шаг 9/1

Как разобрать DEXP Ursus Z110, Шаг 9/2

Шаг 9.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта на печатной плате.

Как разобрать DEXP Ursus Z110, Шаг 10/1

Как разобрать DEXP Ursus Z110, Шаг 10/2

Как разобрать DEXP Ursus Z110, Шаг 10/1

Как разобрать DEXP Ursus Z110, Шаг 10/2

Шаг 10.

Отсоединяем коннекторы (2) на печатной плате и снимаем шлейф с фронтальной камерой.

Как разобрать DEXP Ursus Z110, Шаг 11/1

Как разобрать DEXP Ursus Z110, Шаг 11/2

Как разобрать DEXP Ursus Z110, Шаг 11/1

Как разобрать DEXP Ursus Z110, Шаг 11/2

Шаг 11.

Отсоединяем коннекторы на печатной плате.

Как разобрать DEXP Ursus Z110, Шаг 12/1

Как разобрать DEXP Ursus Z110, Шаг 12/2

Как разобрать DEXP Ursus Z110, Шаг 12/1

Как разобрать DEXP Ursus Z110, Шаг 12/2

Шаг 12.

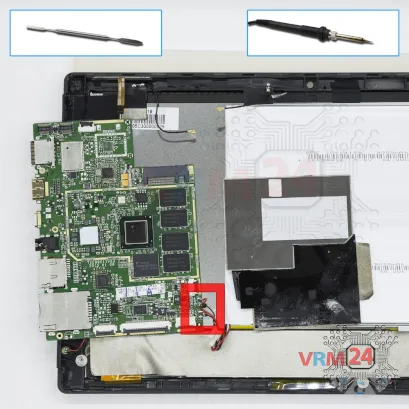

Отпаиваем контакты микрофона.

Как разобрать DEXP Ursus Z110, Шаг 13/1

Как разобрать DEXP Ursus Z110, Шаг 13/2

Как разобрать DEXP Ursus Z110, Шаг 13/1

Как разобрать DEXP Ursus Z110, Шаг 13/2

Шаг 13.

Отпаиваем контакты динамика и вибромотора.

Как разобрать DEXP Ursus Z110, Шаг 14/1

Как разобрать DEXP Ursus Z110, Шаг 14/2

Как разобрать DEXP Ursus Z110, Шаг 14/3

Как разобрать DEXP Ursus Z110, Шаг 14/1

Как разобрать DEXP Ursus Z110, Шаг 14/2

Как разобрать DEXP Ursus Z110, Шаг 14/3

Шаг 14.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту DEXP Ursus Z110 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #DEXP #DEXP Ursus Z110

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 14 минут.
Наше руководство подходит для всех моделей DEXP Ursus Z110 — Дексп Урсус Z110, выпущенных для рынков разных стран.
