Сложность разборки:
Легко

Рекомендованные инструменты

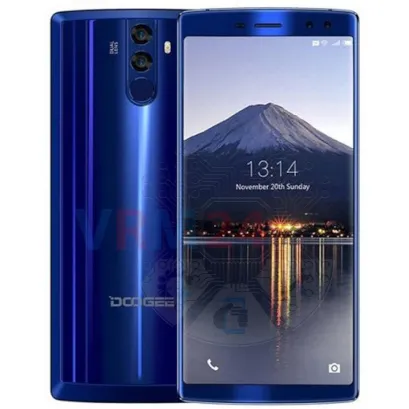

Разборка/Ремонт мобильного девайса Doogee BL12000 (Дуги BL12000) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Doogee BL12000, Шаг 1/1

Шаг 1. Перед тем, как приступить к разборке

⚠️ Перед тем, как приступить к разборке, не забудьте выключить телефон.


Как разобрать Doogee BL12000, Шаг 2/1 Как разобрать Doogee BL12000, Шаг 2/2 Как разобрать Doogee BL12000, Шаг 2/3

Шаг 2. Вынимаем Лоток карт

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.


Как разобрать Doogee BL12000, Шаг 3/1 Как разобрать Doogee BL12000, Шаг 3/2 Как разобрать Doogee BL12000, Шаг 3/3

Шаг 3. Откручиваем винты

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем 4 винта на торцах.


Как разобрать Doogee BL12000, Шаг 4/1 Как разобрать Doogee BL12000, Шаг 4/2 Как разобрать Doogee BL12000, Шаг 4/3 Как разобрать Doogee BL12000, Шаг 4/4

Шаг 4. Открываем заднюю крышку

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️ Старайтесь не вставлять инструмент слишком глубоко, или отгибать, иначе на корпусе могут остаться следы вскрытия или повреждения.


Как разобрать Doogee BL12000, Шаг 5/1 Как разобрать Doogee BL12000, Шаг 5/2 Как разобрать Doogee BL12000, Шаг 5/3

Шаг 5. Откручиваем винты

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем 5 винтов.


Как разобрать Doogee BL12000, Шаг 6/1 Как разобрать Doogee BL12000, Шаг 6/2 Как разобрать Doogee BL12000, Шаг 6/3

Шаг 6. Открываем крышку

Отсоединяем крышку скрывающую печатную плату.


Как разобрать Doogee BL12000, Шаг 7/1 Как разобрать Doogee BL12000, Шаг 7/2

Шаг 7. Отсоединяем коннектор аккумуляторной батареи

ℹ️️ В модели Doogee BL12000, установлен аккумулятор (АКБ) BL12000 емкостью 12000 мАч.

⚠️ Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Так же, постарайтесь не использовать металлический инструмент для отсоединения коннектора АКБ или делайте это очень аккуратно.


Как разобрать Doogee BL12000, Шаг 8/1 Как разобрать Doogee BL12000, Шаг 8/2 Как разобрать Doogee BL12000, Шаг 8/3 Как разобрать Doogee BL12000, Шаг 8/4

Шаг 8. Отсоединяем датчик отпечатка пальцев

Отсоединяем коннектор датчика отпечатка пальцев и убираем его.


Как разобрать Doogee BL12000, Шаг 9/1 Как разобрать Doogee BL12000, Шаг 9/2 Как разобрать Doogee BL12000, Шаг 9/3 Как разобрать Doogee BL12000, Шаг 9/4

Шаг 9. Откручиваем винты

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем 8 винтов фиксирующих батарею.


Как разобрать Doogee BL12000, Шаг 10/1 Как разобрать Doogee BL12000, Шаг 10/2 Как разобрать Doogee BL12000, Шаг 10/3

Шаг 10. Отсоединяем АКБ

Отсоединяем аккумуляторную батарею.


Как разобрать Doogee BL12000, Шаг 11/1 Как разобрать Doogee BL12000, Шаг 11/2 Как разобрать Doogee BL12000, Шаг 11/3

Шаг 11. Отсоединяем покрытие

Отсоединяем защитное покрытие. Будьте аккуратны два шлейфа расположены под ним.


Как разобрать Doogee BL12000, Шаг 12/1 Как разобрать Doogee BL12000, Шаг 12/2 Как разобрать Doogee BL12000, Шаг 12/3

Шаг 12. Откручиваем винты

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем 6 винтов.

Если винты разные: ℹ️️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.


Как разобрать Doogee BL12000, Шаг 13/1 Как разобрать Doogee BL12000, Шаг 13/2 Как разобрать Doogee BL12000, Шаг 13/3 Как разобрать Doogee BL12000, Шаг 13/4

Шаг 13. Отсоединяем динамик

Отсоединяем нижний блок с динамиком и переворачиваем.


Как разобрать Doogee BL12000, Шаг 14/1 Как разобрать Doogee BL12000, Шаг 14/2 Как разобрать Doogee BL12000, Шаг 14/3

Шаг 14. Отсоединяем коннекторы

Отсоединяем коннектор коаксиального кабеля, шлейфы на основную плату на нижней печатной плате.

⚠️ Не стоит тянуть за кабель/шлейф или поддевать чем-то острым, коннекторы очень слабые и легко ломаются, или кабель/шлейф выпадает из обжимного наконечника.


Как разобрать Doogee BL12000, Шаг 15/1 Как разобрать Doogee BL12000, Шаг 15/2 Как разобрать Doogee BL12000, Шаг 15/3

Шаг 15. Отсоединяем субплату

Снимаем нижнюю субплату, которая соединена с вибромотором проводами. Т.к. они приклеены металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ На плате расположены разъем для зарядки Micro USB, микрофон, прижимные контакты на динамик и антенный блок.

⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.


Как разобрать Doogee BL12000, Шаг 16/1 Как разобрать Doogee BL12000, Шаг 16/2 Как разобрать Doogee BL12000, Шаг 16/3

Шаг 16. Отсоединяем камеры

Отсоединяем коннекторы на печатной плате и снимаем две фронтальные камеры и одну тыльную.


Как разобрать Doogee BL12000, Шаг 17/1 Как разобрать Doogee BL12000, Шаг 17/2 Как разобрать Doogee BL12000, Шаг 17/3 Как разобрать Doogee BL12000, Шаг 17/4

Шаг 17. Откручиваем винты

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем два винта.


Как разобрать Doogee BL12000, Шаг 18/1 Как разобрать Doogee BL12000, Шаг 18/2 Как разобрать Doogee BL12000, Шаг 18/3

Шаг 18. Отсоединяем коннекторы

Отсоединяем коннекторы шлейфов боковых кнопок, на дисплейный модуль, на нижнюю плату и коаксиального кабеля.


Как разобрать Doogee BL12000, Шаг 19/1 Как разобрать Doogee BL12000, Шаг 19/2 Как разобрать Doogee BL12000, Шаг 19/3

Шаг 19. Отсоединяем печатную плату

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.


Как разобрать Doogee BL12000, Шаг 20/1 Как разобрать Doogee BL12000, Шаг 20/2

Шаг 20. Отсоединяем основную камеру

Отсоединяем коннектор на печатной плате и снимаем тыльную камеру.

Подробные видео инструкции по разборке и ремонту Doogee BL12000 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 13 минут. Наше руководство подходит для всех моделей Doogee BL12000 , выпущенных для рынков разных стран.
