Doogee S60 Lite

Doogee S60 Lite +1k 0 0

Сложность разборки:
Легко

Время разборки:
15 мин

Рекомендованные инструменты

Отвертка Шестигранная Т6

Отвертка Шестигранная Т6

Плоская отвертка

Плоская отвертка

Крестовая Отвертка 1,5 мм

Крестовая Отвертка 1,5 мм

Инструмент открытия

Инструмент открытия

Пинцет

Пинцет

Разборка мобильного девайса Doogee S60 Lite с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, Контент менеджер

Специалист по созданию, распространению и управлению контентом.

Как разобрать Doogee S60 Lite, Шаг 1/1

Как разобрать Doogee S60 Lite, Шаг 1/2

Как разобрать Doogee S60 Lite, Шаг 1/1

Как разобрать Doogee S60 Lite, Шаг 1/2

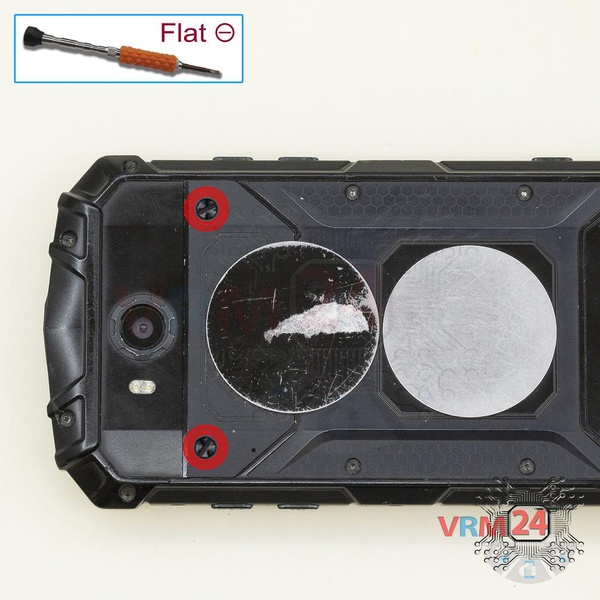

Шаг 1

При помощи отвертки (плоская) откручиваем 2 болта.

Как разобрать Doogee S60 Lite, Шаг 2/1

Как разобрать Doogee S60 Lite, Шаг 2/2

Как разобрать Doogee S60 Lite, Шаг 2/1

Как разобрать Doogee S60 Lite, Шаг 2/2

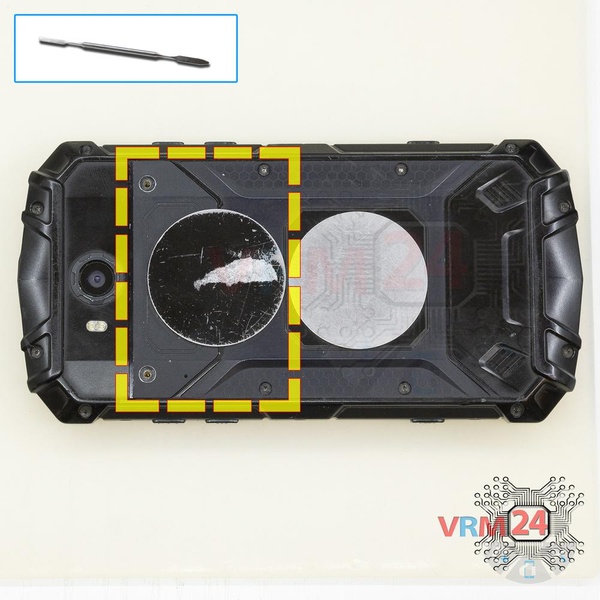

Шаг 2

Отсоединяем крышку скрывающую слоты Sim и Micro SD карт.

Как разобрать Doogee S60 Lite, Шаг 3/1

Как разобрать Doogee S60 Lite, Шаг 3/2

Как разобрать Doogee S60 Lite, Шаг 3/1

Как разобрать Doogee S60 Lite, Шаг 3/2

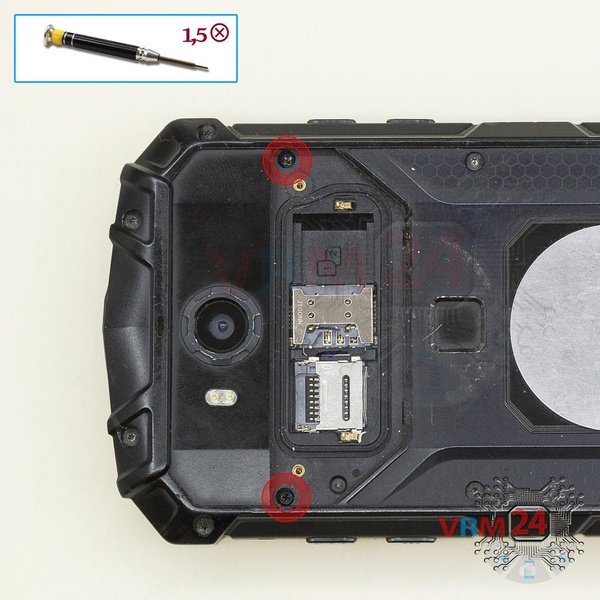

Шаг 3

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта.

Как разобрать Doogee S60 Lite, Шаг 4/1

Как разобрать Doogee S60 Lite, Шаг 4/1

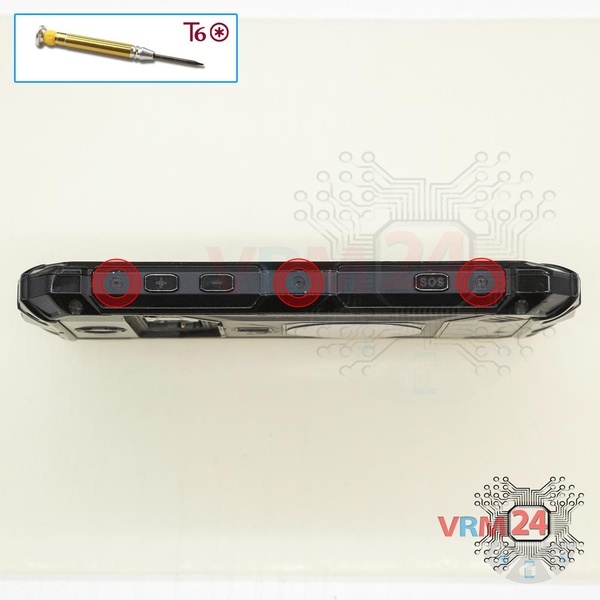

Шаг 4

При помощи отвертки (шестигранная Т6) откручиваем 3 болта на ребре телефона.

Как разобрать Doogee S60 Lite, Шаг 5/1

Как разобрать Doogee S60 Lite, Шаг 5/2

Как разобрать Doogee S60 Lite, Шаг 5/1

Как разобрать Doogee S60 Lite, Шаг 5/2

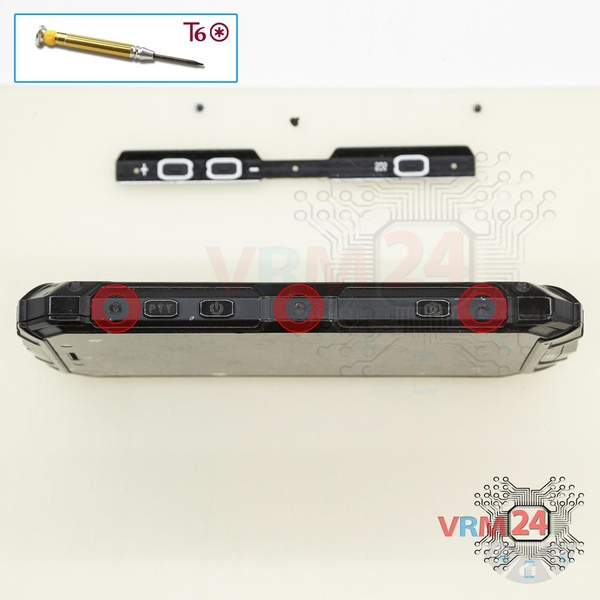

Шаг 5

При помощи отвертки (шестигранная Т6) откручиваем 3 болта на ребре телефона.

Как разобрать Doogee S60 Lite, Шаг 6/1

Как разобрать Doogee S60 Lite, Шаг 6/2

Как разобрать Doogee S60 Lite, Шаг 6/1

Как разобрать Doogee S60 Lite, Шаг 6/2

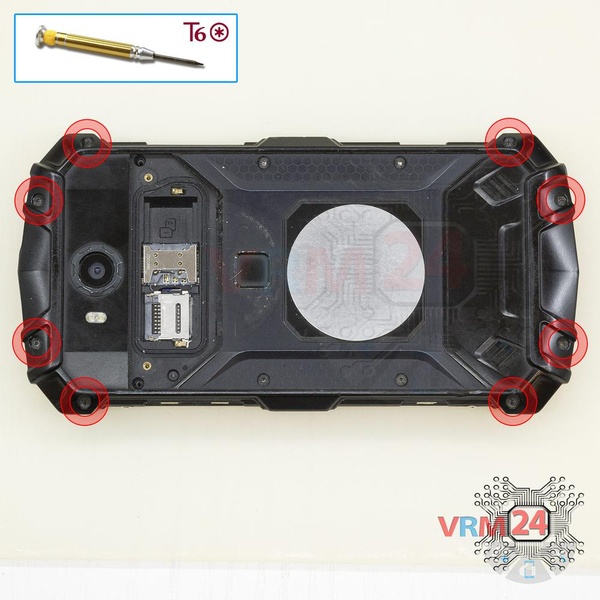

Шаг 6

При помощи отвертки (шестигранная Т6) откручиваем 8 болтов.

Как разобрать Doogee S60 Lite, Шаг 7/1

Как разобрать Doogee S60 Lite, Шаг 7/2

Как разобрать Doogee S60 Lite, Шаг 7/1

Как разобрать Doogee S60 Lite, Шаг 7/2

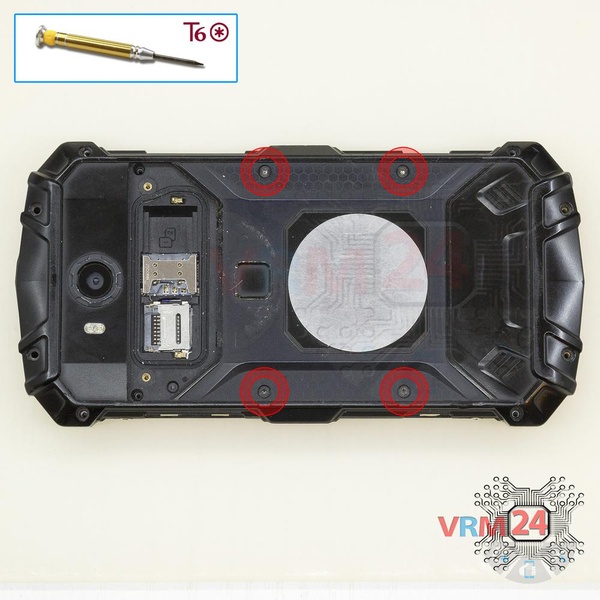

Шаг 7

При помощи отвертки (шестигранная Т6) откручиваем 4 болта.

Как разобрать Doogee S60 Lite, Шаг 8/1

Как разобрать Doogee S60 Lite, Шаг 8/2

Как разобрать Doogee S60 Lite, Шаг 8/1

Как разобрать Doogee S60 Lite, Шаг 8/2

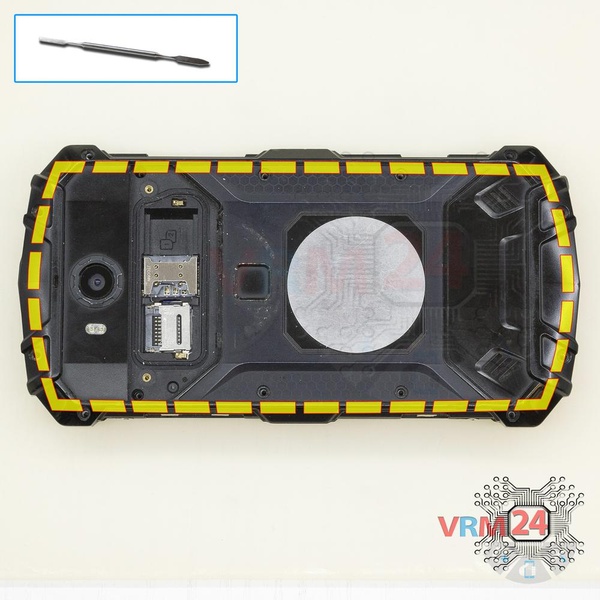

Шаг 8

Открываем заднюю крышку и переворачиваем ее.

Как разобрать Doogee S60 Lite, Шаг 9/1

Как разобрать Doogee S60 Lite, Шаг 9/2

Как разобрать Doogee S60 Lite, Шаг 9/1

Как разобрать Doogee S60 Lite, Шаг 9/2

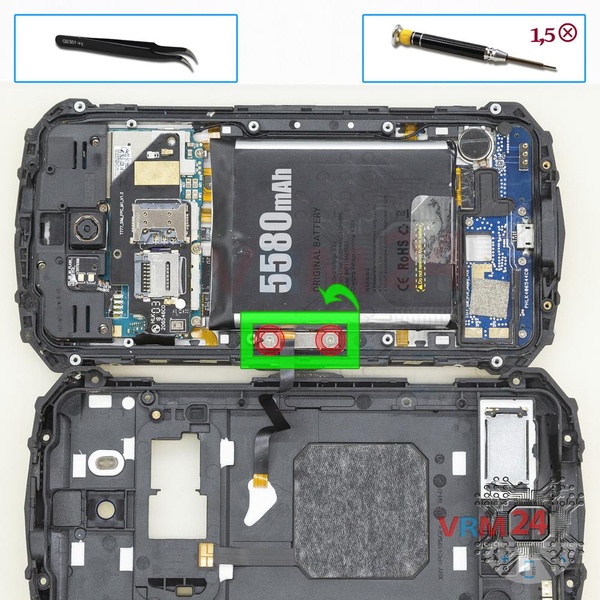

Шаг 9

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта. Отсоединяем коннектор датчика отпечатка пальцев и убираем крышку.

Как разобрать Doogee S60 Lite, Шаг 10/1

Как разобрать Doogee S60 Lite, Шаг 10/1

Шаг 10

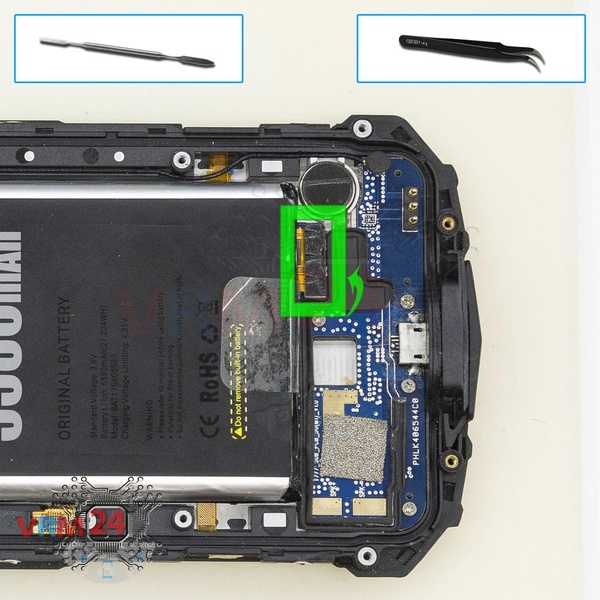

Отсоединяем коннектор аккумуляторной батареи. Модель батареи Doogee S60 Lite - BAT17S605580.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Doogee S60 Lite, Шаг 11/1

Как разобрать Doogee S60 Lite, Шаг 11/2

Как разобрать Doogee S60 Lite, Шаг 11/1

Как разобрать Doogee S60 Lite, Шаг 11/2

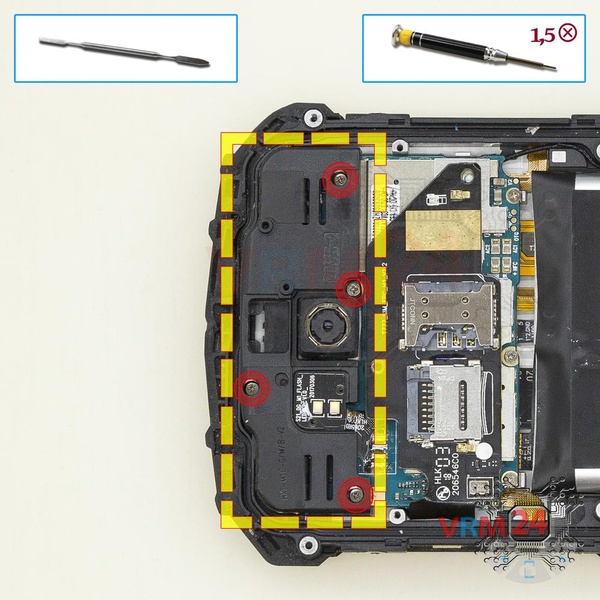

Шаг 11

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта и отсоединяем крышку.

Как разобрать Doogee S60 Lite, Шаг 12/1

Как разобрать Doogee S60 Lite, Шаг 12/2

Как разобрать Doogee S60 Lite, Шаг 12/1

Как разобрать Doogee S60 Lite, Шаг 12/2

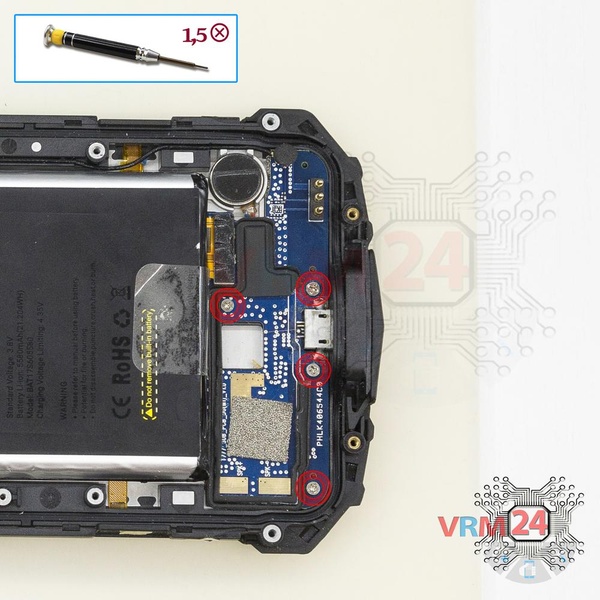

Шаг 12

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта на дополнительной плате.

Как разобрать Doogee S60 Lite, Шаг 13/1

Как разобрать Doogee S60 Lite, Шаг 13/1

Шаг 13

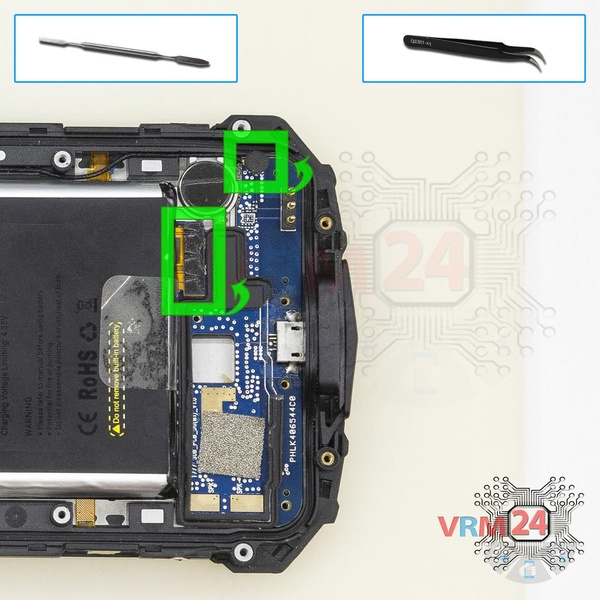

Отсоединяем коннектор на дополнительной печатной плате.

Как разобрать Doogee S60 Lite, Шаг 14/1

Как разобрать Doogee S60 Lite, Шаг 14/2

Как разобрать Doogee S60 Lite, Шаг 14/1

Как разобрать Doogee S60 Lite, Шаг 14/2

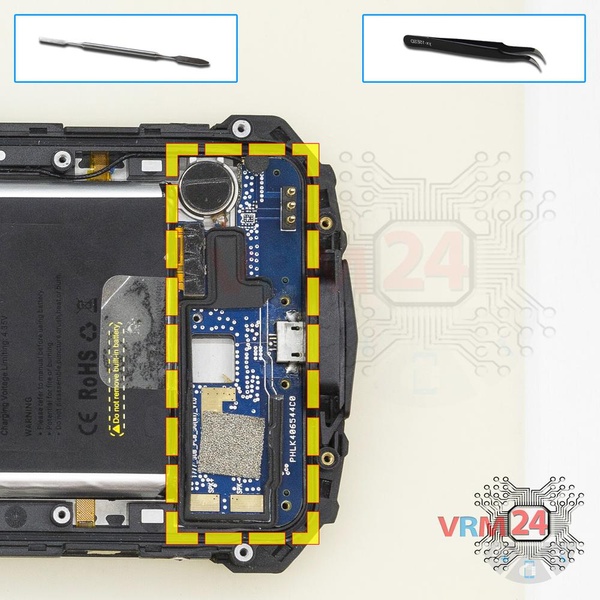

Шаг 14

Снимаем печатную плату.

Как разобрать Doogee S60 Lite, Шаг 15/1

Как разобрать Doogee S60 Lite, Шаг 15/2

Как разобрать Doogee S60 Lite, Шаг 15/1

Как разобрать Doogee S60 Lite, Шаг 15/2

Шаг 15

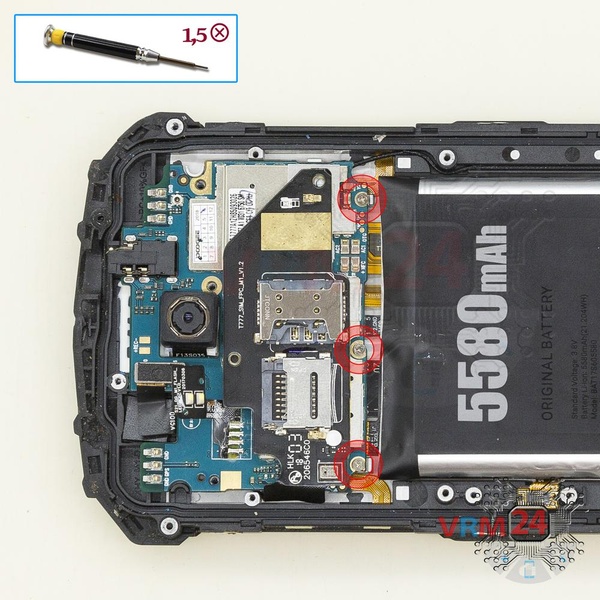

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта на основной печатной плате.

Как разобрать Doogee S60 Lite, Шаг 16/1

Как разобрать Doogee S60 Lite, Шаг 16/1

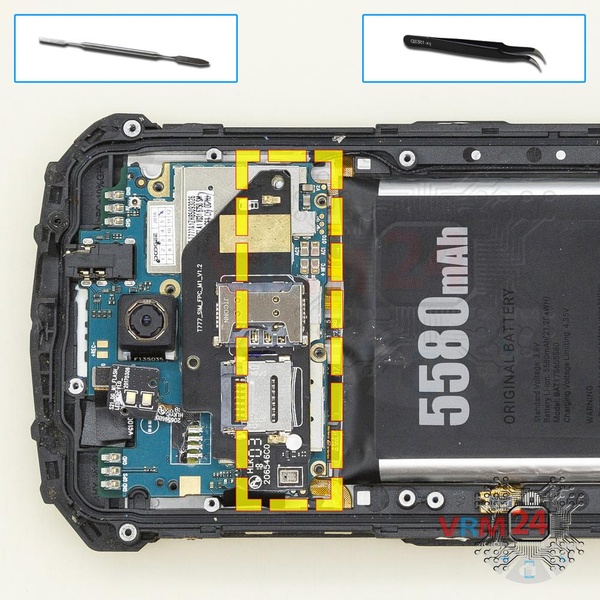

Шаг 16

Отсоединяем коннекторы на печатной плате.

⚠️ Обратите внимание!

Все коннекторы расположены с внутренней стороны.

Как разобрать Doogee S60 Lite, Шаг 17/1

Как разобрать Doogee S60 Lite, Шаг 17/2

Как разобрать Doogee S60 Lite, Шаг 17/1

Как разобрать Doogee S60 Lite, Шаг 17/2

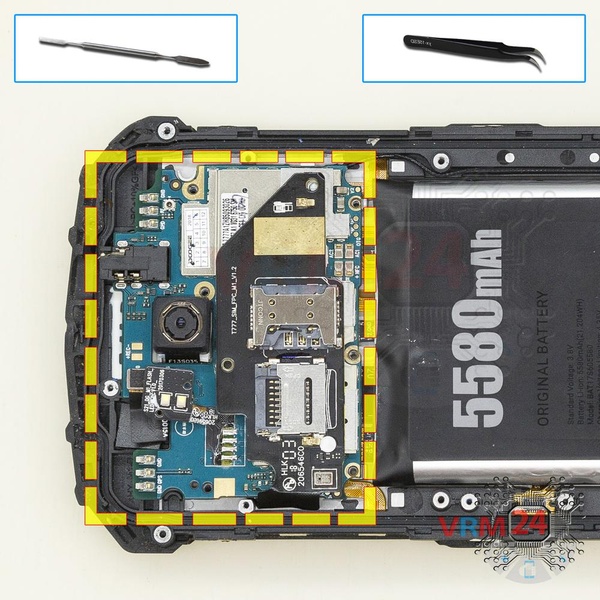

Шаг 17

Снимаем печатную плату.

Как разобрать Doogee S60 Lite, Шаг 18/1

Как разобрать Doogee S60 Lite, Шаг 18/2

Как разобрать Doogee S60 Lite, Шаг 18/1

Как разобрать Doogee S60 Lite, Шаг 18/2

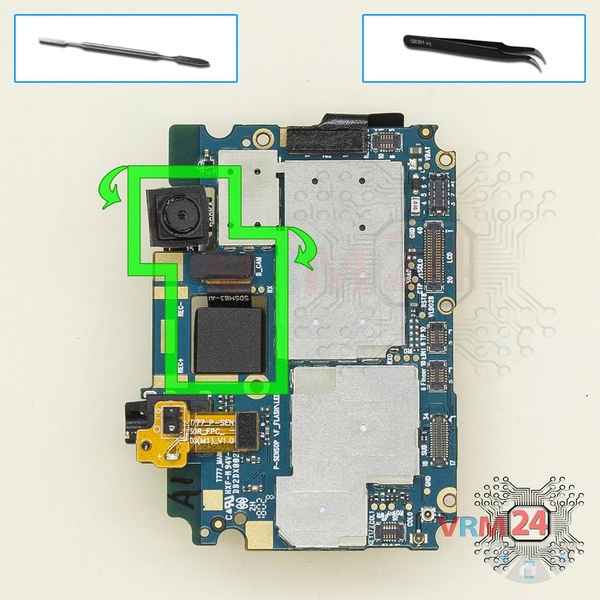

Шаг 18

Отсоединяем коннекторы на печатной плате и снимаем основную и фронтальную камеры.

Задать вопрос

Подробные видео инструкции по разборке и ремонту Doogee S60 Lite от нашего сервисного центра:

#инструкции #Doogee #Doogee S60 Lite

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 15 минут.
Наше руководство подходит для всех моделей Doogee S60 Lite , выпущенных для рынков разных стран.
