Doogee T3
Doogee T3 206 0
Сложность разборки:
Легко

Рекомендованные инструменты

Разборка мобильного девайса Doogee T3 (Дуги Т3) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию, распространению и управлению контентом.


Как разобрать Doogee T3, Шаг 1/1 Как разобрать Doogee T3, Шаг 1/2

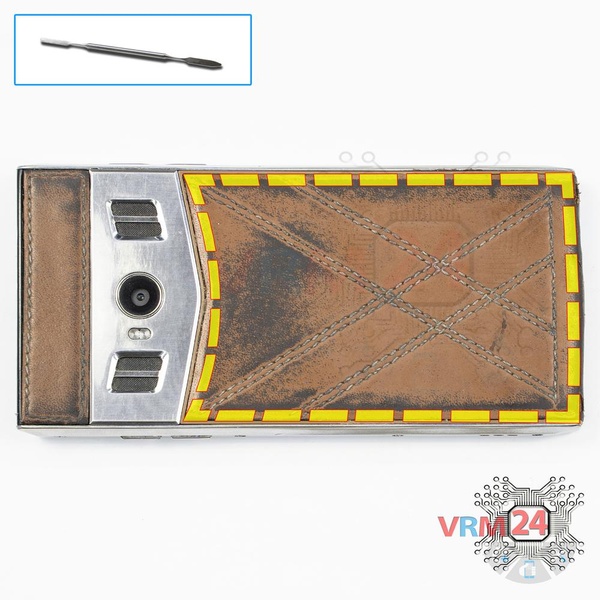

Шаг 1. Отсоединяем крышку

Сдвигаем заднюю крышку вниз.

Как разобрать Doogee T3, Шаг 2/1 Как разобрать Doogee T3, Шаг 2/2

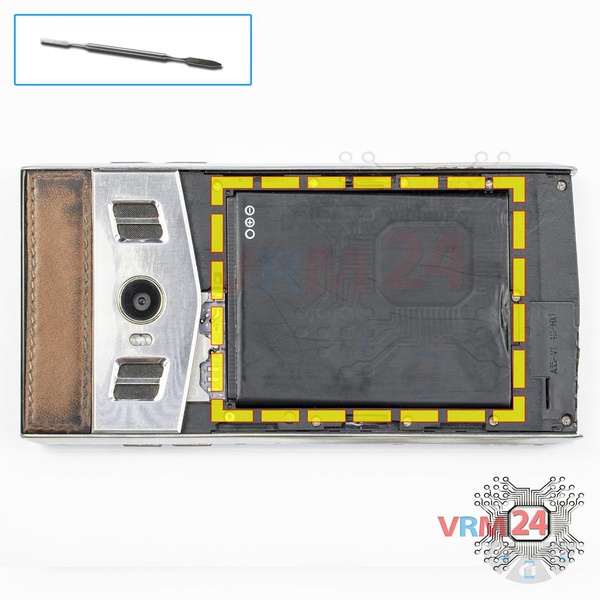

Шаг 2. Вынимаем АКБ

Вынимаем аккумуляторную батарею.

Как разобрать Doogee T3, Шаг 3/1 Как разобрать Doogee T3, Шаг 3/2

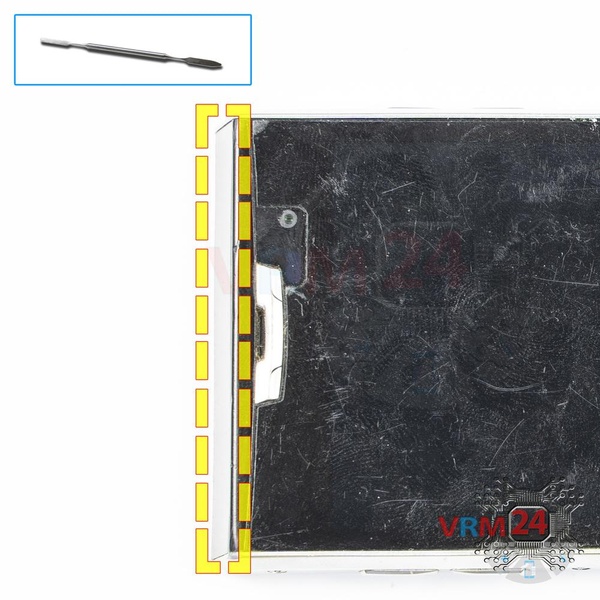

Шаг 3. Отклеиваем крышку

Отклеиваем крышку в верхней части.
Как разобрать Doogee T3, Шаг 4/1 Как разобрать Doogee T3, Шаг 4/2

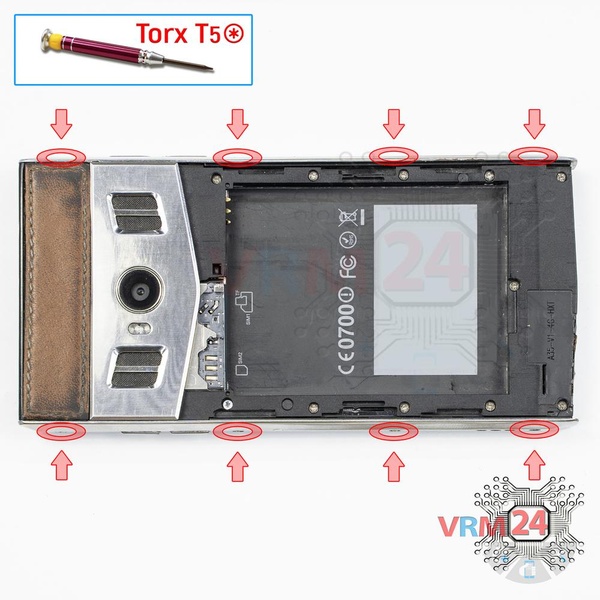

Шаг 4. Откручиваем винты

При помощи отвертки (шестигранная Torx Т5) откручиваем 8 винтов на ребрах телефона и снимаем крышки с боковыми кнопками.
Как разобрать Doogee T3, Шаг 5/1 Как разобрать Doogee T3, Шаг 5/2

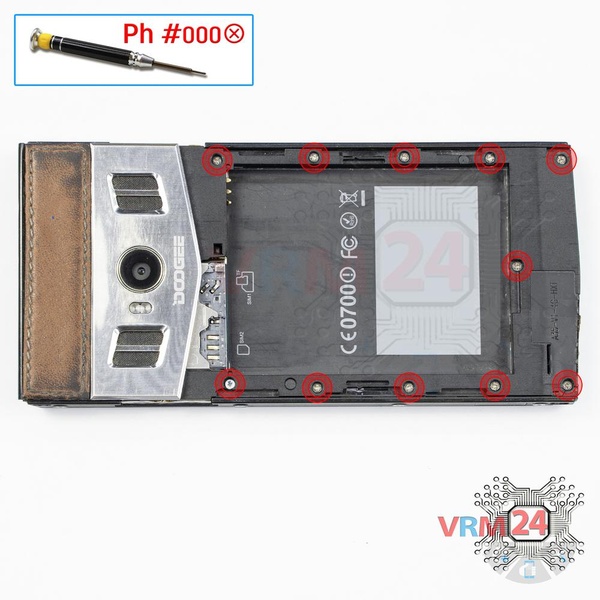

Шаг 5. Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 11 винтов.
Как разобрать Doogee T3, Шаг 6/1 Как разобрать Doogee T3, Шаг 6/2

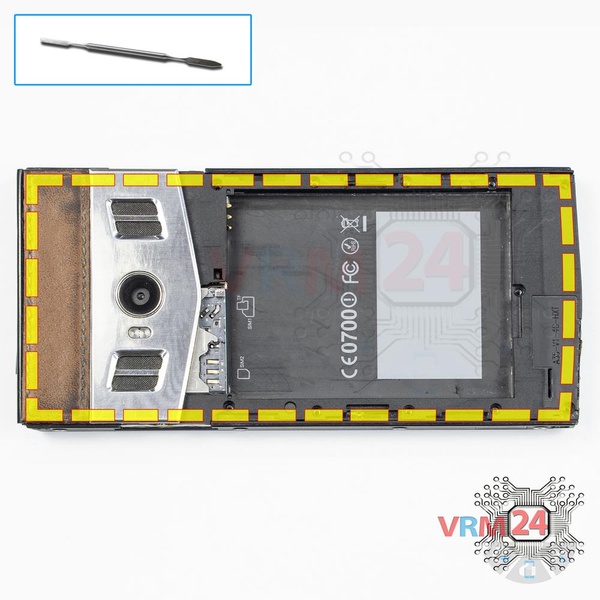

Шаг 6. Отсоединяем крышку

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления средней крышки и снимаем ее.

Старайтесь не вставлять инструмент слишком глубоко, или отгибать, иначе на корпусе могут остаться следы вскрытия или повреждения.

⚠️ Заранее посмотрите на картинке расположение шлейфов: межплатного, сенсора, дисплея, кнопок (если есть) под крышкой, чтобы не повредить их случайно.

Как разобрать Doogee T3, Шаг 7/1 Как разобрать Doogee T3, Шаг 7/2

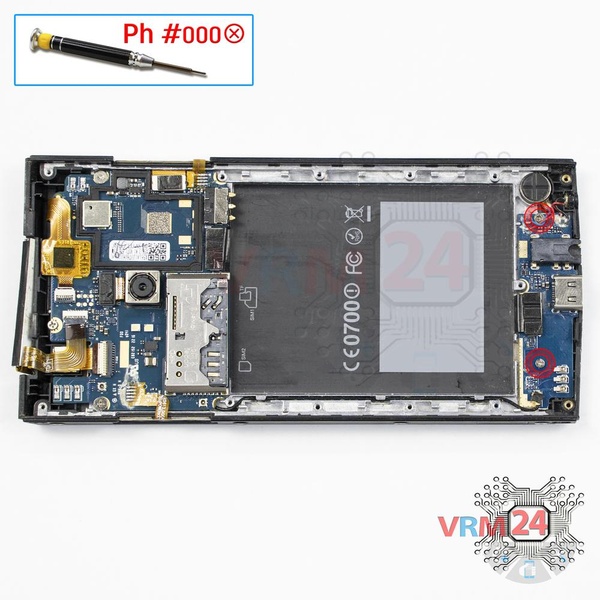

Шаг 7. Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта на дополнительной плате.

ⓘ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.

Как разобрать Doogee T3, Шаг 8/1

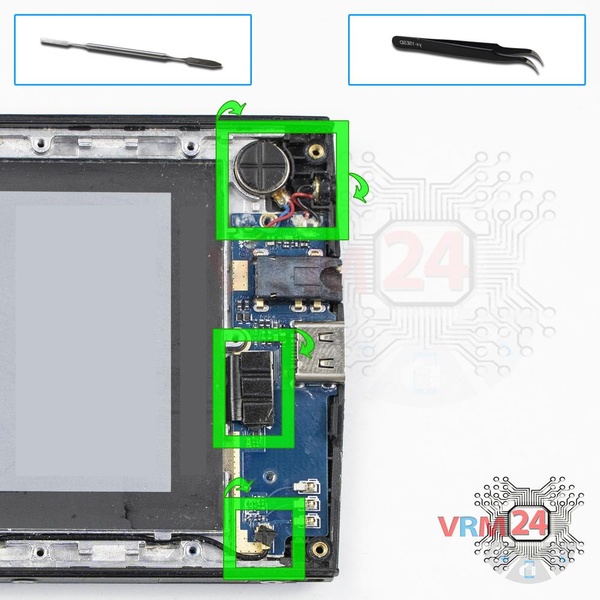

Шаг 8. Отсоединяем коннекторы

Отсоединяем коннекторы коаксиального кабеля и межплатного шлейфа. Также вынимаем из отверстий в рамке дисплейного модуля вибромотор и микрофон.

⚠️ Не стоит тянуть за кабель/шлейф или поддевать чем-то острым, коннекторы очень слабые и легко ломаются, или кабель/шлейф выпадает из обжимного наконечника.

⚠️ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.

Как разобрать Doogee T3, Шаг 9/1 Как разобрать Doogee T3, Шаг 9/2

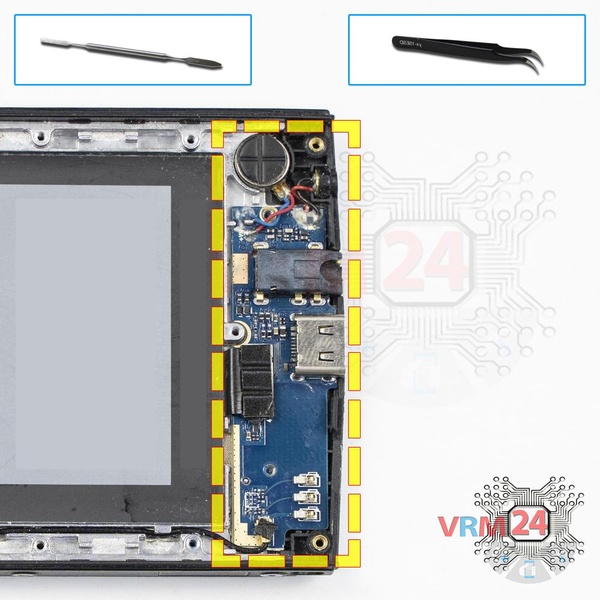

Шаг 9. Снимаем субплату

Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ⓘ На плате расположены разъем для зарядки Micro USB, микрофон и вибромотор, прижимные контакты на динамик и антенный блок.

⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

Как разобрать Doogee T3, Шаг 10/1 Как разобрать Doogee T3, Шаг 10/2

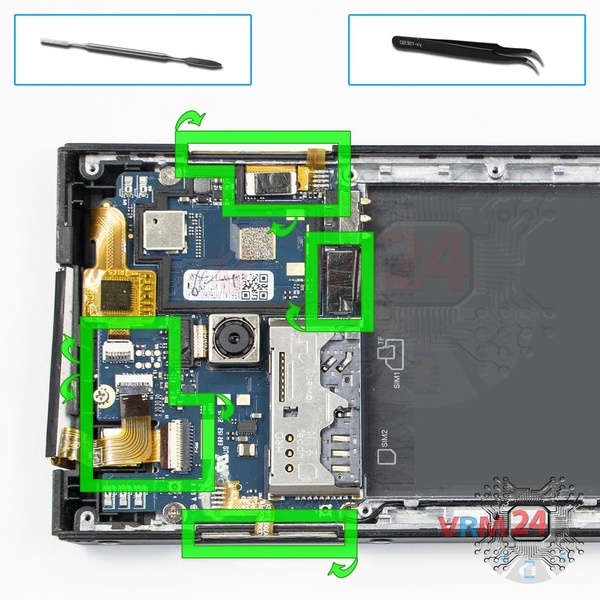

Шаг 10. Отсоединяем коннекторы

Отсоединяем коннекторы дисплея, кнопки питания, кнопок регулировки громкости, межплатного кабеля, сенсорного экрана и камер.
Как разобрать Doogee T3, Шаг 11/1 Как разобрать Doogee T3, Шаг 11/2

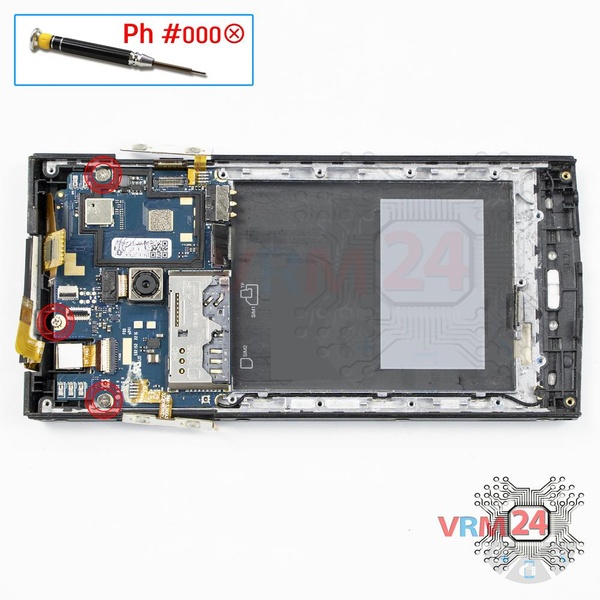

Шаг 11. Откручиваем винты

При помощи отвертки (крестовая 1.5 мм, она же Phillips PH000) откручиваем 3 винта на печатной плате.

ⓘ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.

Как разобрать Doogee T3, Шаг 12/1 Как разобрать Doogee T3, Шаг 12/2

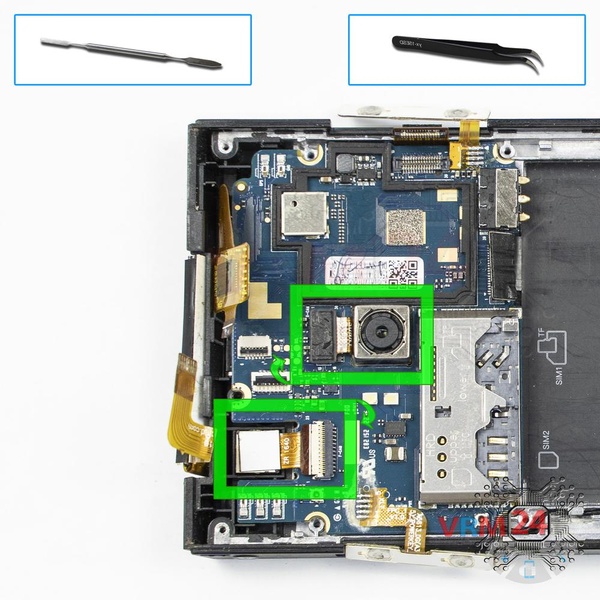

Шаг 12. Отсоединяем камеры

Отсоединяем коннекторы на печатной плате и снимаем основную и фронтальную камеры.
Как разобрать Doogee T3, Шаг 13/1 Как разобрать Doogee T3, Шаг 13/2

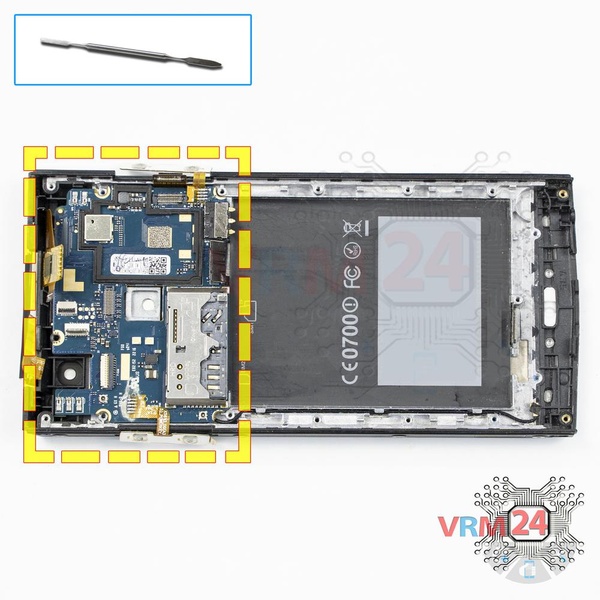

Шаг 13. Переворачиваем основную плату

Переворачиваем печатную плату.
Как разобрать Doogee T3, Шаг 14/1 Как разобрать Doogee T3, Шаг 14/2

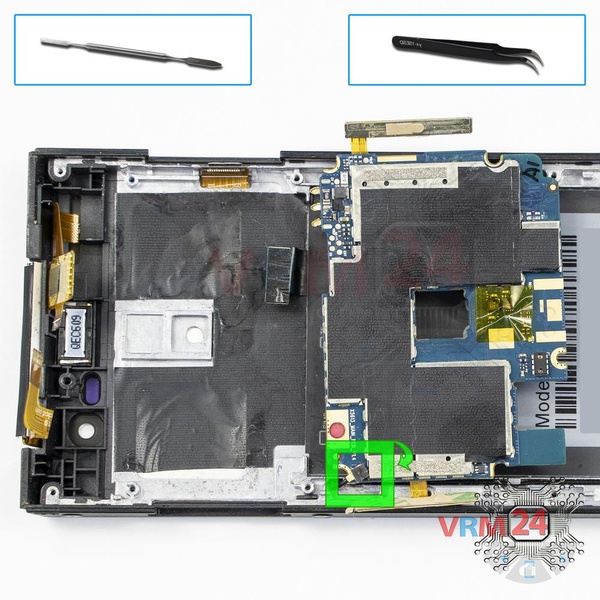

Шаг 14. Отсоединяем коннектор

Отсоединяем коннектор коаксиального кабеля и убираем плату.
Как разобрать Doogee T3, Шаг 15/1 Как разобрать Doogee T3, Шаг 15/2 Как разобрать Doogee T3, Шаг 15/3

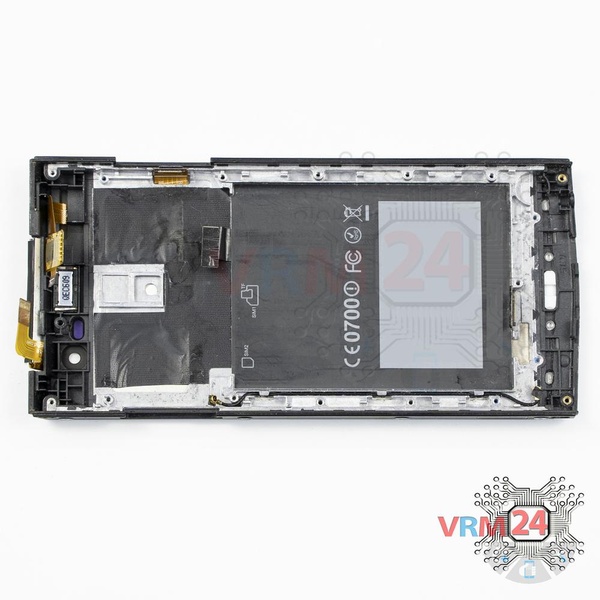

Шаг 15. Элементы в рамке модуля

В рамке модуля, в верхней части остается слуховой динамик.

Подробные видео инструкции по разборке и ремонту Doogee T3 от нашего сервисного центра:


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно минут. Наше руководство подходит для всех моделей Doogee T3 , выпущенных для рынков разных стран.
