Explay Craft
Explay Craft
Сложность разборки:
Легко
Время разборки:
6 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Explay Craft (Эксплей Крафт) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать Explay Craft, Шаг 1/1 Как разобрать Explay Craft, Шаг 1/2

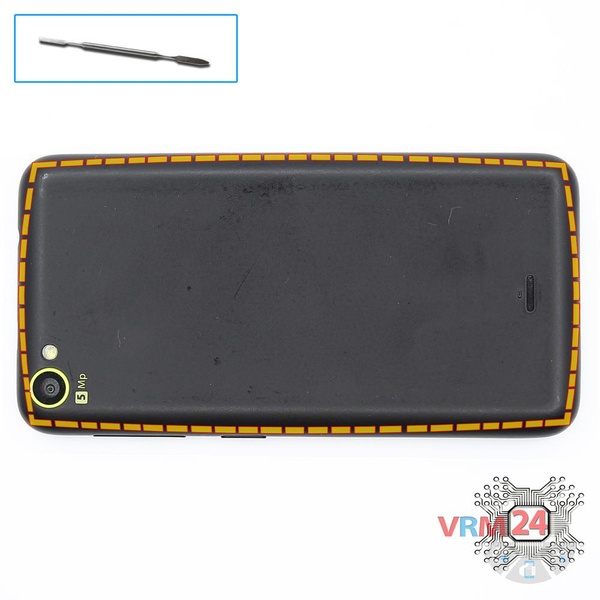

Шаг 1.

Открываем заднюю крышку.

Как разобрать Explay Craft, Шаг 2/1

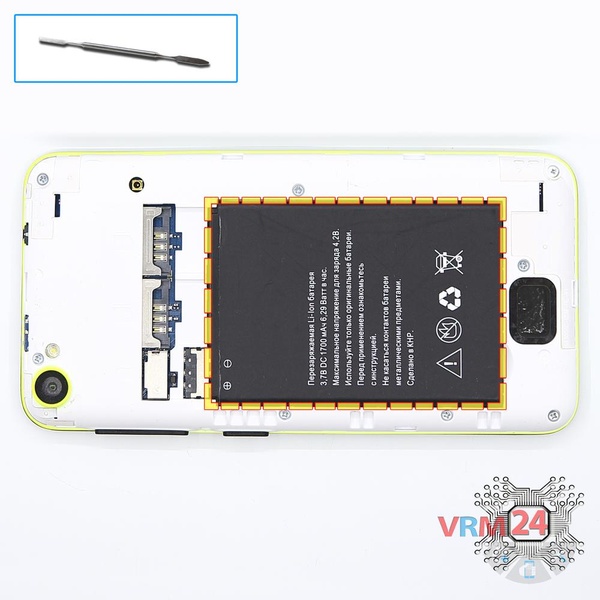

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать Explay Craft, Шаг 3/1 Как разобрать Explay Craft, Шаг 3/2

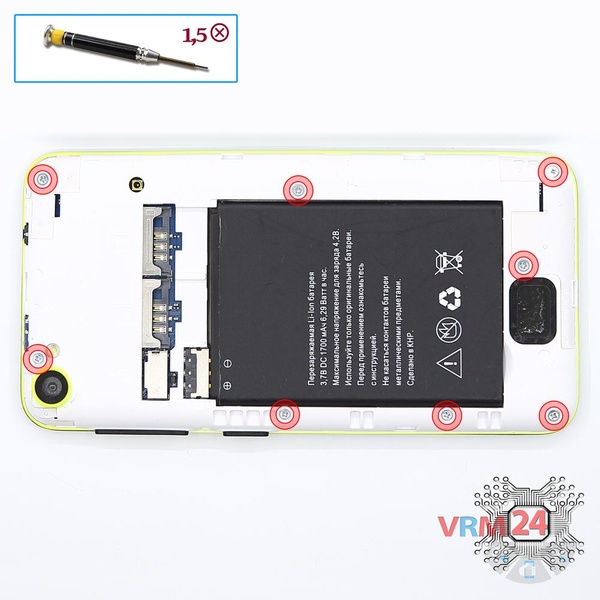

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 8 болтов по периметру телефона.

Как разобрать Explay Craft, Шаг 4/1 Как разобрать Explay Craft, Шаг 4/2

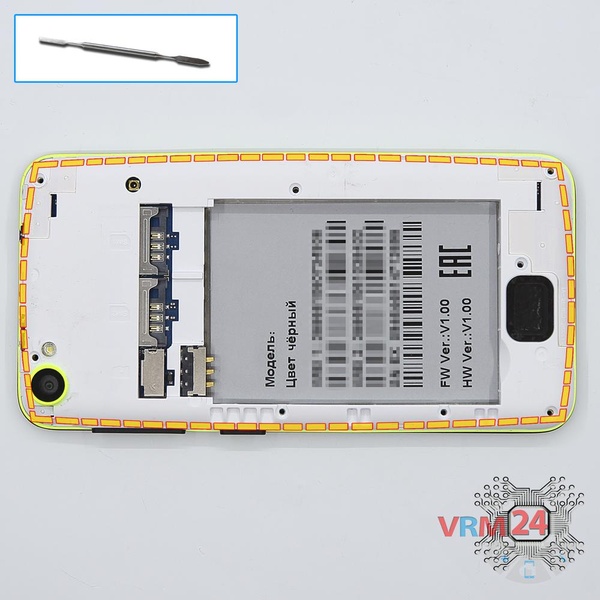

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать Explay Craft, Шаг 5/1

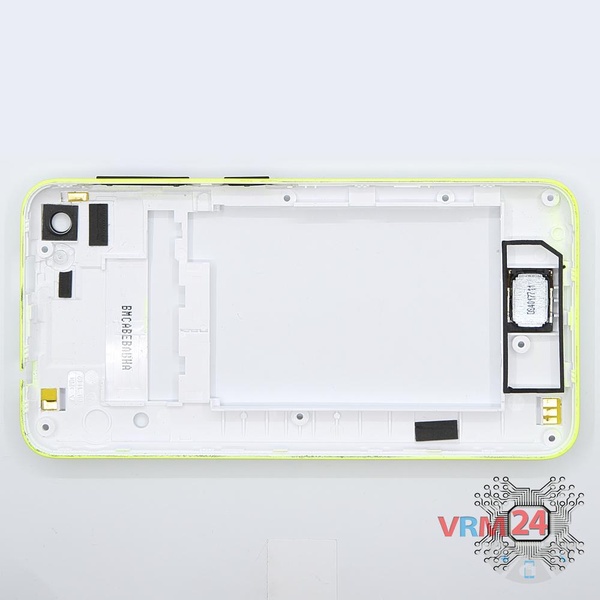

Шаг 5.

Средняя рамка с динамиком.

Как разобрать Explay Craft, Шаг 6/1 Как разобрать Explay Craft, Шаг 6/2

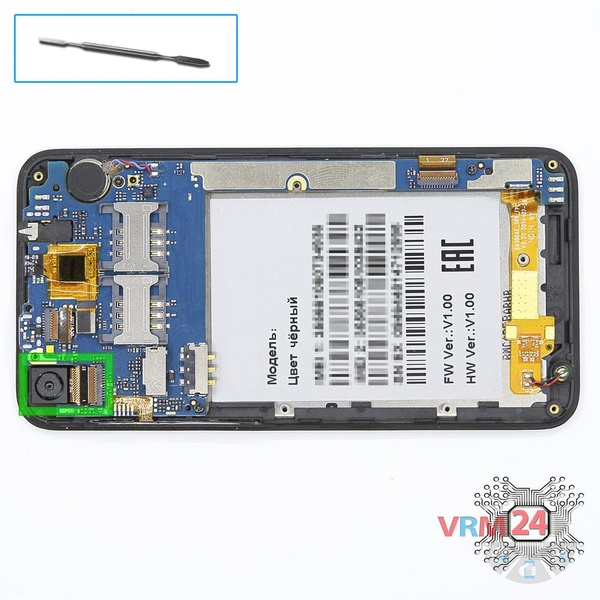

Шаг 6.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Как разобрать Explay Craft, Шаг 7/1 Как разобрать Explay Craft, Шаг 7/2

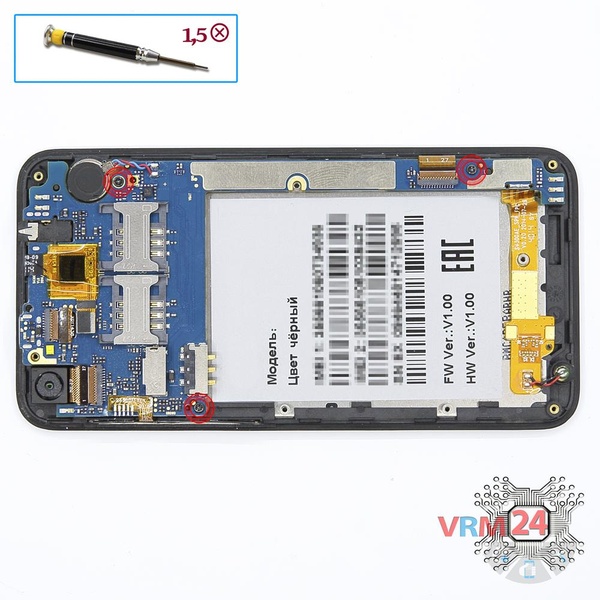

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта на основной плате.

Как разобрать Explay Craft, Шаг 8/1 Как разобрать Explay Craft, Шаг 8/2 Как разобрать Explay Craft, Шаг 8/3

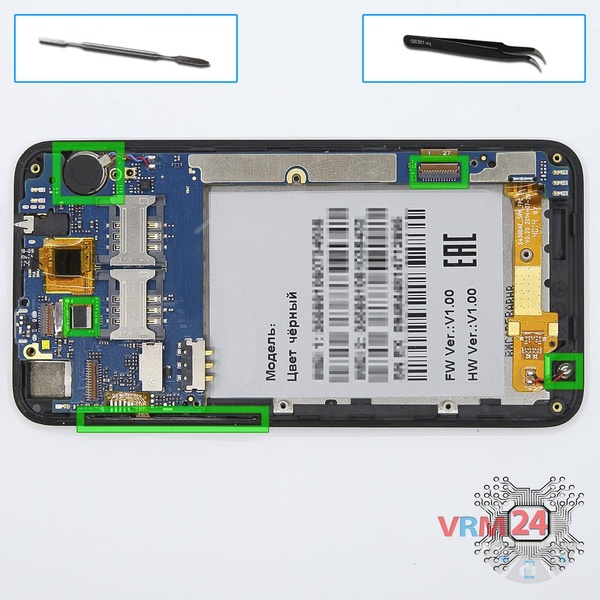

Шаг 8.

Отсоединяем коннекторы на печатной плате и из фиксирующих отверстий в рамке модуля вынимаем шлейф кнопок громкости и включения, вибромотор и микрофон.

Как разобрать Explay Craft, Шаг 9/1 Как разобрать Explay Craft, Шаг 9/2

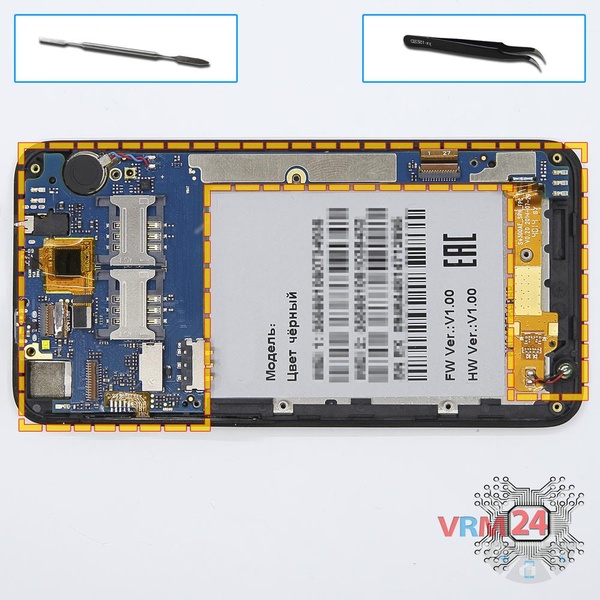

Шаг 9.

Снимаем печатную плату.

Как разобрать Explay Craft, Шаг 10/1 Как разобрать Explay Craft, Шаг 10/2 Как разобрать Explay Craft, Шаг 10/3

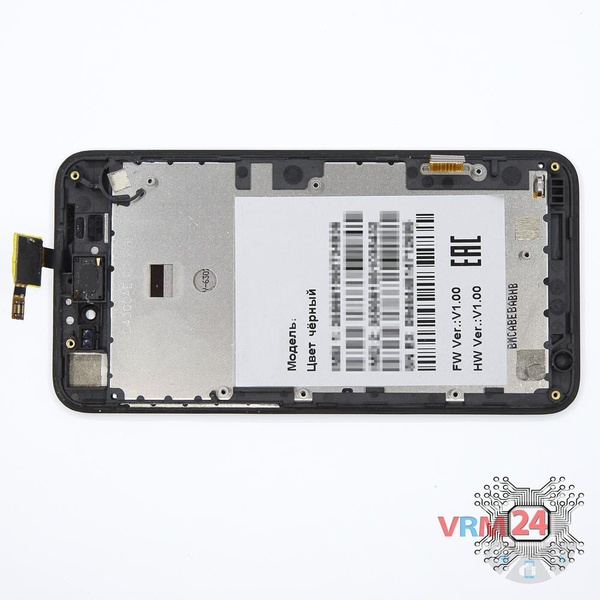

Шаг 10.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Explay Craft от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Explay #Explay Craft
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей Explay Craft — Эксплей Крафт, выпущенных для рынков разных стран.
