Сложность разборки:
Легко
Время разборки:
6 мин

Рекомендованные инструменты

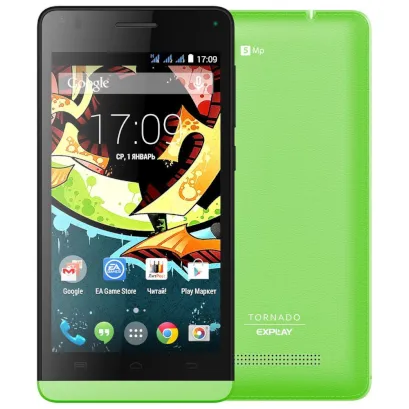

Разборка/Ремонт мобильного девайса Explay Tornado (Эксплей Торнадо) с описанием каждого шага и необходимого набора инструментов.


Специалист по созданию контента.


Как разобрать Explay Tornado, Шаг 1/1

Шаг 1.

Открываем заднюю крышку.


Как разобрать Explay Tornado, Шаг 2/1

Шаг 2.

Отсоединяем аккумуляторную батарею.


Как разобрать Explay Tornado, Шаг 3/1 Как разобрать Explay Tornado, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 8 болтов по периметру телефона.


Как разобрать Explay Tornado, Шаг 4/1 Как разобрать Explay Tornado, Шаг 4/2

Шаг 4.

Отсоединяем среднюю рамку.


Как разобрать Explay Tornado, Шаг 5/1

Шаг 5.

Средняя рамка.


Как разобрать Explay Tornado, Шаг 6/1 Как разобрать Explay Tornado, Шаг 6/2

Шаг 6.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.


Как разобрать Explay Tornado, Шаг 7/1 Как разобрать Explay Tornado, Шаг 7/2

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на основной плате.


Как разобрать Explay Tornado, Шаг 8/1 Как разобрать Explay Tornado, Шаг 8/2

Шаг 8.

Отсоединяем коннекторы на печатной плате.


Как разобрать Explay Tornado, Шаг 9/1 Как разобрать Explay Tornado, Шаг 9/2 Как разобрать Explay Tornado, Шаг 9/3

Шаг 9.

Переворачиваем плату, отсоединяем коннекторы с внутренней стороны и снимаем ее.


Как разобрать Explay Tornado, Шаг 10/1 Как разобрать Explay Tornado, Шаг 10/2

Шаг 10.

Снимаем нижнюю печатную плату с коаксиальным кабелем.


Как разобрать Explay Tornado, Шаг 11/1 Как разобрать Explay Tornado, Шаг 11/2 Как разобрать Explay Tornado, Шаг 11/3

Шаг 11.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Explay Tornado от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.


Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей Explay Tornado — Эксплей Торнадо, выпущенных для рынков разных стран.
